Prečo sa modulárny stykač stáva nevyhnutným v moderných elektrických riadiacich systémoch?

Obsah

• 1. Úvod do modulárneho stýkača
• 2. Štruktúra a pracovný princíp
• 3. Kľúčové výhody moderných systémov
• 4. Modulárny stýkač vs. tradičný stýkač
• 5. Aplikačné scenáre v jednotlivých odvetviach
• 6. Ako si vybrať správny modulárny stykač
• 7. Úvahy o inštalácii a údržbe
• 8. Bežné problémy a odstraňovanie problémov
• 9. Budúce trendy v modulárnej spínacej technológii
• 10. Často kladené otázky
• 11. Záver a kontakt

1. Úvod do modulárneho stýkača

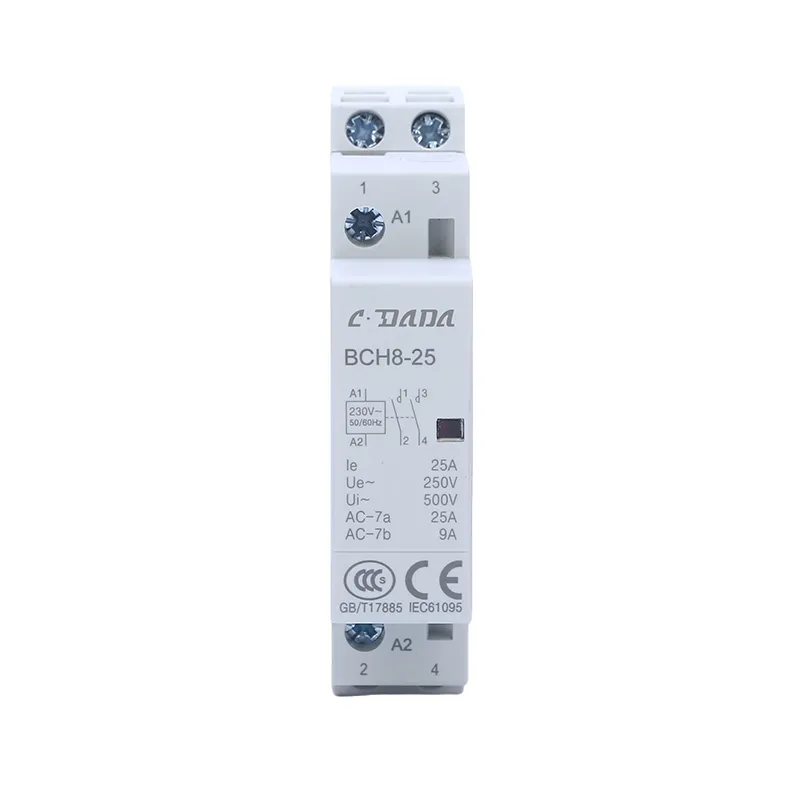

Modulárny stykač je elektricky ovládané spínacie zariadenie určené na riadenie silových obvodov v kompaktnom, modulárnom formáte, ktorý vyhovuje štandardným systémom na lištu DIN. Na rozdiel od tradičných objemných stýkačov sú modulárne stýkače špeciálne navrhnuté pre efektívne elektrické rozvodné panely, kde sú kritické priestorová efektivita, bezpečnosť a jednoduchá inštalácia.

Široko sa používajú v oblasti riadenia osvetlenia, systémov HVAC, priemyselnej automatizácie a infraštruktúry inteligentných budov. Ich dizajn je v súlade s modernými požiadavkami na automatizáciu, energetickú účinnosť a centralizované ovládanie.

Ako sa elektrické systémy vyvíjajú smerom k inteligentnému riadeniu a distribuovanému manažmentu energie, modulárne stýkače sa čoraz častejšie stávajú skôr štandardným komponentom ako voliteľným vylepšením.

2. Štruktúra a pracovný princíp

Modulárny stykač pracuje na jednoduchom, ale vysoko účinnom elektromagnetickom princípe. Keď je na cievku privedené riadiace napätie, generuje magnetické pole, ktoré sťahuje kontakty k sebe, čím umožňuje prúdenie prúdu cez hlavný obvod.

Medzi kľúčové komponenty patria:

• Cievka:Pri napájaní vytvára elektromagnetickú silu
• Kontakty:Otvorte alebo zatvorte okruh
• Príloha:Poskytuje izoláciu a bezpečnostnú ochranu
• Puzdro na DIN lištu:Umožňuje modulárnu inštaláciu

Konštrukcia zaisťuje rýchle spínanie, nízku spotrebu energie a stabilnú prevádzku pri premenlivom zaťažení.

3. Kľúčové výhody moderných systémov

Rastúca popularita modulárnych stýkačov je poháňaná niekoľkými dôležitými výhodami, ktoré riešia výzvy modernej elektrotechniky.

• Priestorovo úsporný dizajn:Ideálne pre kompaktné rozvádzače
• Energetická účinnosť:Nízka spotreba energie cievky znižuje prevádzkové náklady
• Tichá prevádzka:Vhodné pre obytné a komerčné prostredie
• Jednoduchá inštalácia:Montáž na DIN lištu zjednodušuje nastavenie
• Vysoká spoľahlivosť:Navrhnuté pre dlhé cykly spínania
• Flexibilné ovládanie:Kompatibilné s automatizačnými systémami

Vďaka týmto výhodám sú modulárne stykače obzvlášť cenné v systémoch inteligentných budov, kde sú najvyššími prioritami efektívnosť a automatizácia.

4. Modulárny stýkač vs. tradičný stýkač

Pochopenie rozdielu medzi modulárnymi stýkačmi a tradičnými stýkačmi je nevyhnutné pre výber správneho riešenia.

Zatiaľ čo tradičné stýkače stále dominujú v náročných priemyselných prostrediach, modulárne stýkače sú jednoznačne lepšie v moderných automatizačných systémoch.

5. Aplikačné scenáre v jednotlivých odvetviach

Modulárne stýkače sa používajú v širokej škále aplikácií vďaka ich všestrannosti a kompaktnému dizajnu.

• Obytné budovy:Ovládanie osvetlenia, ohrievačov vody a inteligentných domácich systémov
• Obchodné vybavenie:Riadenie HVAC, eskalátory a výťahové systémy
• Priemyselná automatizácia:Spínanie motora a riadenie stroja
• Energetické systémy:Solárne invertory a batériové skladovacie systémy
• Infraštruktúra:Verejné osvetlenie a systémy riadenia dopravy

V inteligentných budovách modulárne stykače často slúžia ako chrbtica centralizovaných systémov energetického manažmentu, ktoré umožňujú automatizované riadenie záťaže a plánovanie.

6. Ako si vybrať správny modulárny stykač

Výber správneho modulárneho stýkača je rozhodujúci pre spoľahlivosť a efektivitu systému. Je potrebné zvážiť niekoľko kľúčových faktorov.

• Menovitý prúd:Musí spĺňať požiadavky na zaťaženie
• Riadiace napätie:Zabezpečte kompatibilitu s riadiacimi systémami
• Počet pólov:Jednofázové alebo trojfázové systémy
• Pracovný cyklus:Frekvencia spínacích operácií
• Podmienky prostredia:Teplota, vlhkosť a prašnosť

Nižšie je uvedený zjednodušený sprievodca výberom:

7. Úvahy o inštalácii a údržbe

Správna inštalácia zaručuje optimálny výkon a dlhú životnosť. Modulárne stykače sú navrhnuté pre jednoduché použitie, ale stále je potrebné dodržiavať správne postupy.

• Pred inštaláciou sa uistite, že je odpojené napájanie
• Bezpečne namontujte na DIN lištu
• Skontrolujte zapojenia podľa schém
• Skontrolujte kompatibilitu napätia cievky
• Pred úplným nasadením otestujte prevádzku spínania

Údržba je vo všeobecnosti minimálna, ale odporúča sa pravidelná kontrola, aby kontakty zostali čisté a bez opotrebovania.

8. Bežné problémy a odstraňovanie problémov

Dokonca aj vysokokvalitné modulárne stykače môžu mať problémy, ak sú nesprávne používané alebo inštalované.

• Kontaktné zváranie:Často spôsobené stavmi preťaženia
• Porucha cievky:V dôsledku nesprávneho napájania
• Prehrievanie:Zlé vetranie alebo nadmerné zaťaženie
• Mechanické opotrebovanie:Časté spínacie cykly v priebehu času

Riešenie problémov by malo vždy začať overením podmienok zaťaženia, po ktorom nasleduje elektrické testovanie cievky a integrity kontaktu.

9. Budúce trendy v modulárnej spínacej technológii

Budúcnosť modulárnych stýkačov je úzko spätá s vývojom inteligentných sietí a systémov inteligentných budov. Ich vývoj ovplyvňuje niekoľko trendov:

• Integrácia s riadiacimi systémami založenými na IoT
• Diaľkové monitorovanie a diagnostika
• Algoritmy optimalizácie spotreby energie
• Miniaturizácia a dizajn s vyššou hustotou
• Vylepšená technológia potlačenia oblúka

Keďže automatizácia sa neustále rozširuje, modulárne stykače budú hrať čoraz dôležitejšiu úlohu pri umožňovaní efektívnej a inteligentnej distribúcie energie.

10. Často kladené otázky

Q1: Aký je hlavný účel modulárneho stýkača?
Používa sa na spínanie elektrických záťaží v riadiacich systémoch, najmä v aplikáciách automatizácie a správy budov.

Q2: Môžu byť modulárne stykače použité v priemyselnom prostredí?
Áno, ale sú najvhodnejšie pre ľahké až stredné priemyselné zaťaženie, a nie pre ťažké stroje.

Q3: Ako dlho vydrží modulárny stykač?
Pri správnom používaní vydrží státisíce až milióny spínacích cyklov v závislosti od podmienok zaťaženia.

Q4: Sú modulárne stýkače energeticky účinné?
Áno, sú navrhnuté s nízkou spotrebou energie cievky, vďaka čomu sú v porovnaní s tradičnými modelmi vysoko účinné.

11. Záver a kontakt

Modulárne stýkače predstavujú významný pokrok v technológii elektrického spínania. Ich kompaktná štruktúra, účinnosť a prispôsobivosť z nich robí nevyhnutnú súčasť moderných elektrických systémov od automatizácie v domácnostiach až po priemyselné riadiace siete. Ako sa infraštruktúra stáva čoraz inteligentnejšou, dopyt po spoľahlivých a flexibilných spínacích zariadeniach bude naďalej rásť.

Výrobcovia majú radiShanghai DaDa Electric Co., Ltd.K tomuto vývoju prispievajú vývojom vysokovýkonných modulárnych riešení stýkačov prispôsobených globálnym priemyselným štandardom.

Ak hľadáte stabilné, efektívne a nákladovo efektívne modulárne riešenia stýkačov, náš inžiniersky tím je pripravený podporiť vaše projektové požiadavky.

Kontaktujte násdnespreskúmať prispôsobené riešenia a technickú podporu pre vaše elektrické riadiace systémy.
