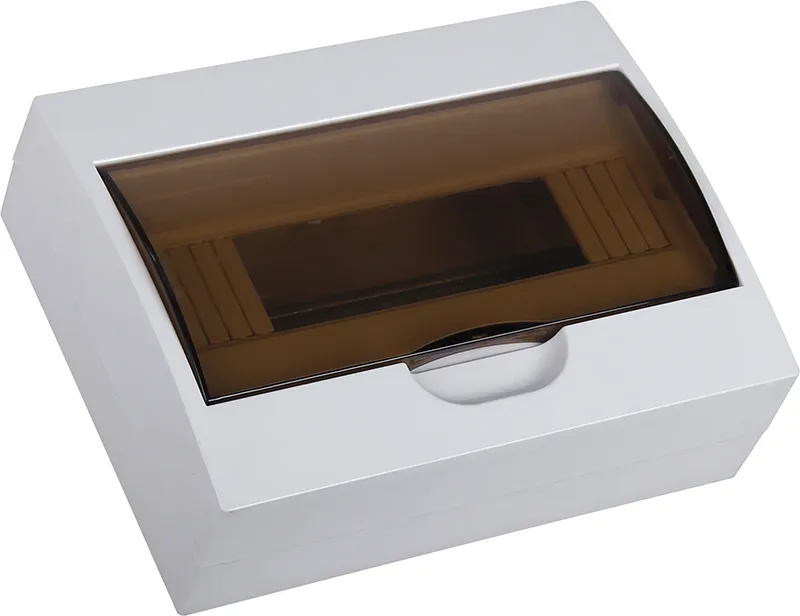

Plastová rozvodná skriňa TSM

V Shanghai DADA Electric CO., LTD, profesionálnej továrni v Číne, navrhujeme plastovú rozvodnú skriňu TSM nielen ako komponent, ale aj ako prvý rad bezpečnosti a štýlu vo vašom elektrickom systéme. Či už ste elektrikár, dodávateľ alebo projektant, vieme, že potrebujete krabicu, ktorá sa ľahko inštaluje, je spoľahlivá a je vizuálne kompatibilná s modernými interiérmi. Preto sme sériu TSM skonštruovali s vysoko pevným ABS, krištáľovo čistým polykarbonátovým krytom a inteligentným modulárnym dimenzovaním, aby ste si mohli vybrať, nainštalovať a zabudnúť.

Naše odporúčanie: Pre rezidenčné byty, vily alebo rekonštrukcie kancelárií zvoľte podomietkový (R-typ) model pre čistú povrchovú úpravu stien. Pre dielne, pivnice alebo rýchle inštalácie použite povrchovú montáž (typ M) – nevyžaduje sa žiadne rezanie.

Najdôležitejšie produkty

Materiál: Vysoko odolný, nehorľavý ABS polymérový plášť + priehľadný PC kryt

Typ základne: Plastová základňa (P) – ľahká, ale odolná pre štandardné vnútorné použitie

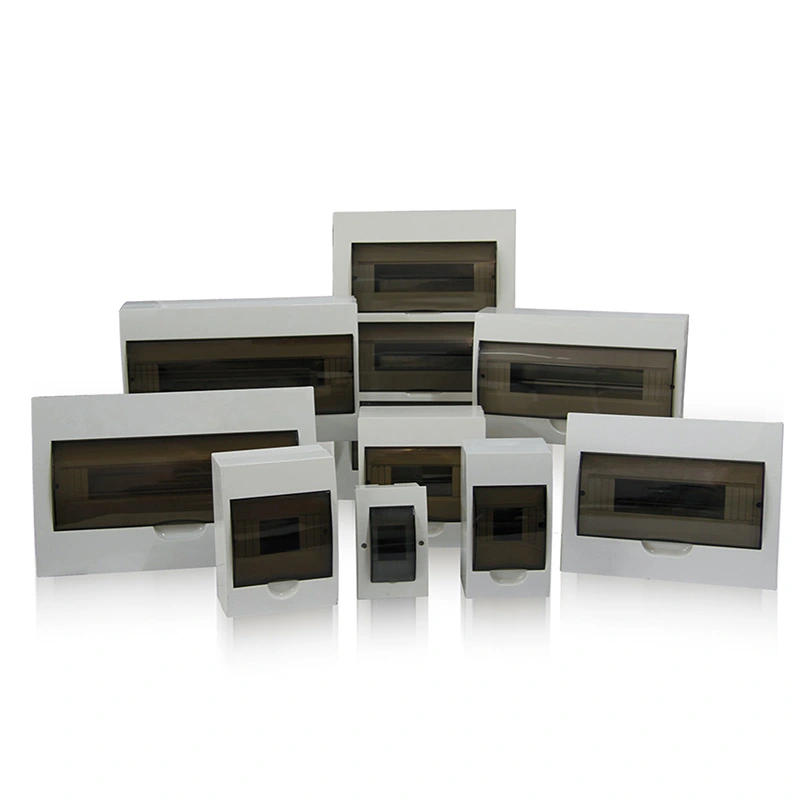

Možnosti obvodu: 4, 6, 8, 12, 15, 18, 24, 36 pólov – prispôsobiteľné pre akúkoľvek záťaž

Montáž:

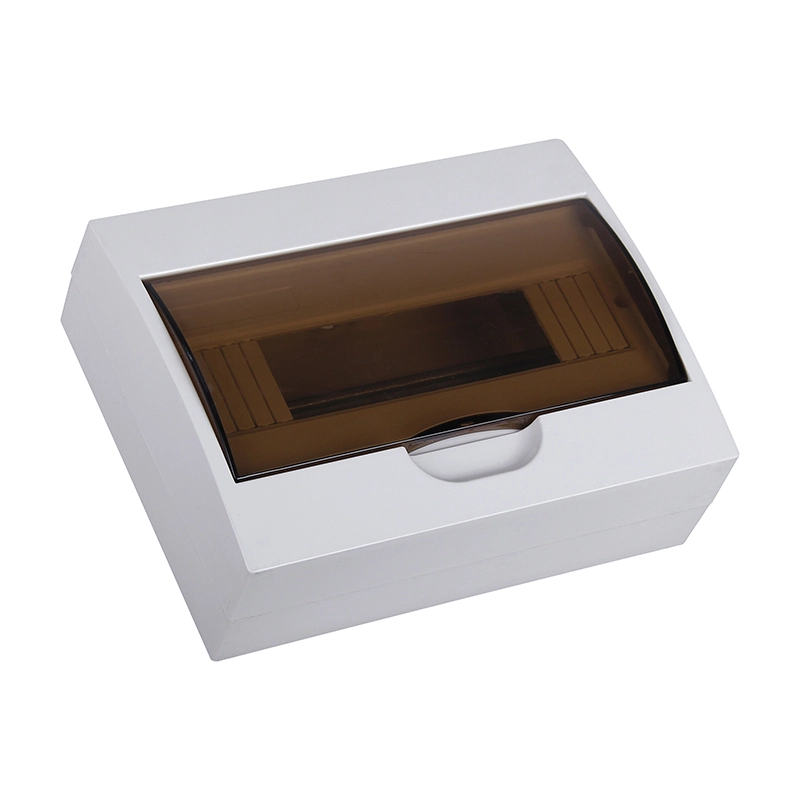

M = povrchová montáž (otvorená)

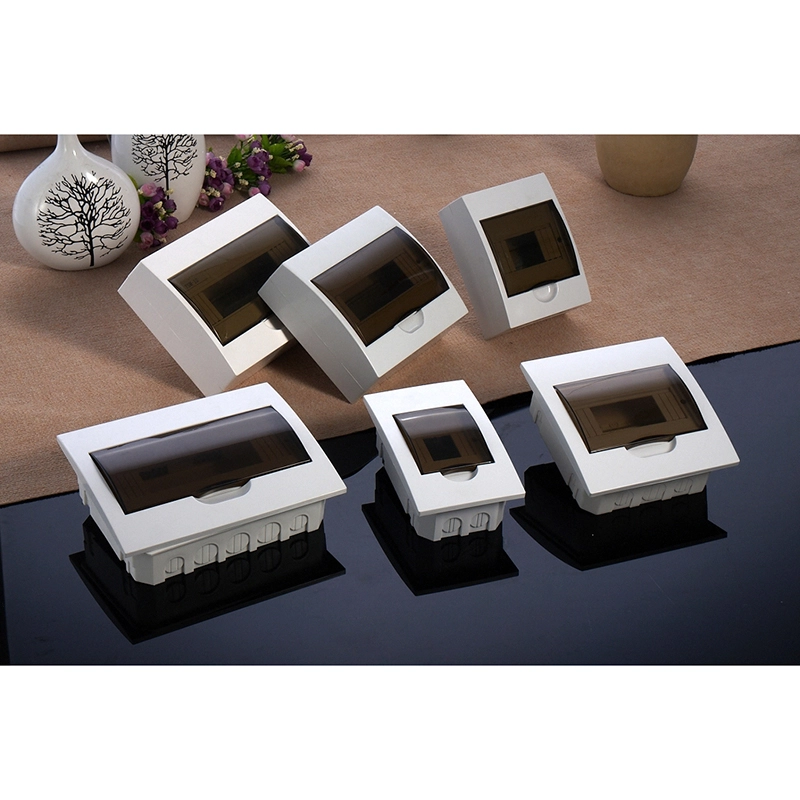

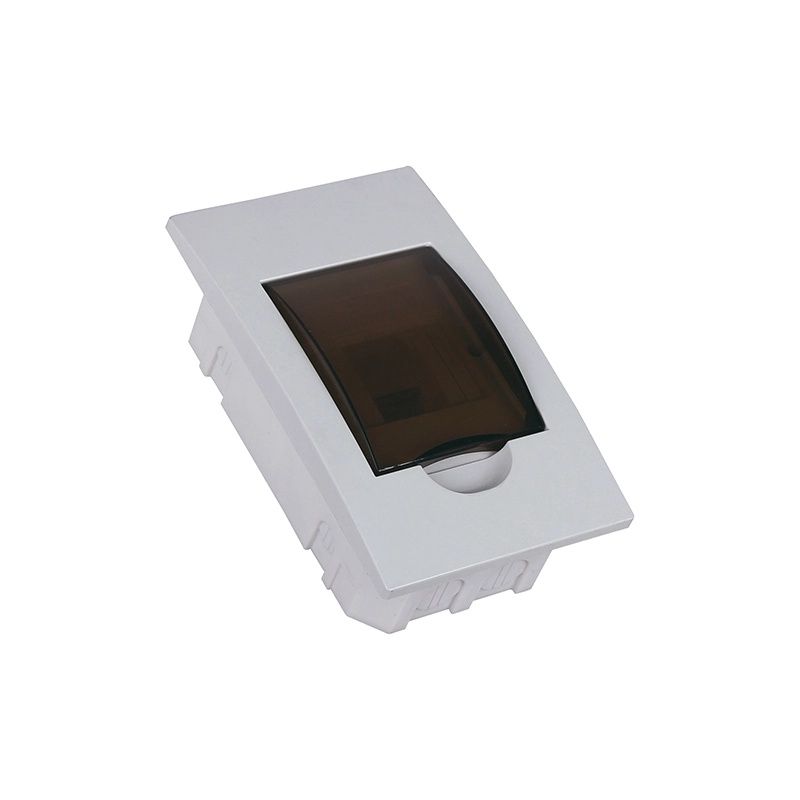

R = Skrytá montáž (zapustená)

Kryt: Priehľadný (A) – umožňuje vám vidieť stav ističa na prvý pohľad

Menovitý prúd: 63A | Skratová kapacita: 10kA

Stupeň krytia: IP40 (iba v suchých vnútorných priestoroch)

Štandardná farba: biela

Vlastné povrchové úpravy: Tmavo zelené, hnedé, slonovinové poťahy na tvár dostupné pre projekty integrované s dizajnom

Tip na inštaláciu od našich inžinierov: Vždy ponechajte 10–15 mm voľného priestoru okolo skrytých škatúľ počas výrezu v stene, aby sa umožnila tolerancia omietky. Použite naše predvŕtané montážne príruby – dokonale sa zhodujú so štandardným rozstupom kolíkov.

Sprievodca výberom modelu

Poznámka: „P“ v názve modelu = Plastová základňa (v porovnaní so železnou základňou „I“). Vyberte si P pre nákladovo efektívne, ľahké vnútorné aplikácie, kde sa neočakáva extrémne mechanické zaťaženie.

Rozmery a balenie (kľúčové modely)

Logistické rady: Pre nakladanie kontajnerov zmiešajte malé a veľké krabice, aby ste optimalizovali priestor. Poskytujeme stohovateľné kartóny so zosilnenými rohmi – ideálne na prepravu na dlhé vzdialenosti.

Estetický a funkčný dizajn

Veríme, že elektrické panely by nemali byť skryté – mali by do seba krásne zapadať. To je dôvod, prečo má plastový distribučný box TSM:

★ Lure Ivory alebo vlastné farebné rámy na tvár, ktoré dopĺňajú drevené, mramorové alebo maľované steny

★ Nežltnúci kryt PC – zostáva čistý viac ako 10 rokov v interiéri

★ Hladký zaklapávací mechanizmus – pri každodennej kontrole nie sú potrebné žiadne skrutky

Pokyny pre údržbu a bezpečnosť (od CDADA R&D Team)

✅ Urobte:

★ Kontrolujte ističe štvrťročne cez priehľadný kryt

★ Pri úvodnej inštalácii sa uistite, že sú všetky svorky dotiahnuté podľa špecifikácie

★ Obvody jasne označte na vnútorných dverách

❌ Nerobte:

★ Inštalácia v kúpeľniach, vonku alebo v prašných dielňach (IP40 ≠ odolnosť proti vlhkosti/prachu)

★ Preťaženie nad 63A celkového prúdu

★ Používajte neštandardné príslušenstvo na lištu DIN

Pamätajte: Toto je prázdna schránka. Vždy spárujte s certifikovanými MCB (ako je séria CDADA DAB7) určenými pre vašu záťaž.

Často kladené otázky

Otázka 1: Aký je rozdiel medzi modelmi TSM Plastic (P) a Iron Base (I)?

A1: Plastová základňa (P) je ľahšia a ekonomickejšia – ideálna na bežné domáce použitie. Železná základňa (I) ponúka vyššiu tuhosť a uzemnenie – odporúčané pre priemyselné miesta alebo miesta s vysokými vibráciami. Pre väčšinu domácností je P postačujúce a cenovo výhodné.

Q2: Môžem použiť tento box vonku alebo v garáži?

A2: Nie. S krytím IP40 je vhodný len pre suché vnútorné prostredie. Pre garáže, prístrešky alebo vonkajšie metrové miestnosti zvážte naše kovové kryty s krytím IP65.

Q3: Je priehľadný kryt vymeniteľný?

A3: Áno! Kryt je modulárny a zaklapávací. Dodávame náhradné kryty v bielej alebo vlastnej farbe – stačí, ak sa zhoduje s číslom vášho modelu.

Q4: Zahŕňate prípojnice alebo neutrálne tyče?

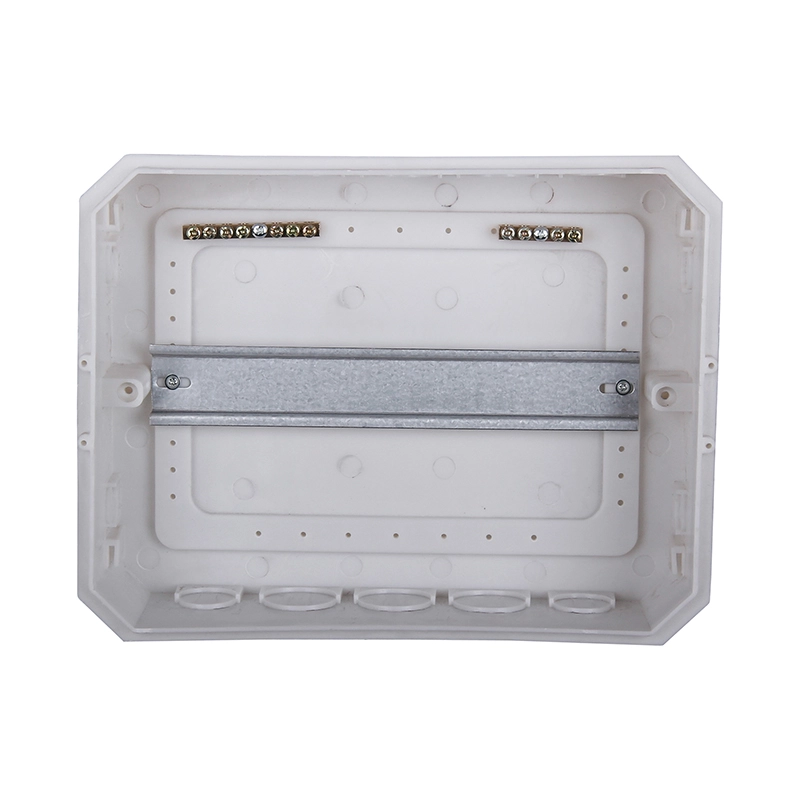

A4: Štandardné jednotky obsahujú neutrálne a uzemňovacie svorkovnice. Fázové prípojnice (pre vstup MCB) sú voliteľné – dajte nám vedieť vašu konfiguráciu a my ju vopred zmontujeme.

Otázka 5: Prečo si vybrať CDADA TSM Plastic DB pred miestnymi značkami?

A5: Pretože ponúkame:

● Konzistentná kvalita materiálu (žiadny krehký recyklovaný plast)

● Presné zarovnanie na DIN lištu – žiadne kolísanie pri vkladaní ističov

● Globálna dokumentácia o zhode (RoHS, IEC-ready)

● Flexibilita dizajnu (farby, veľkosti, montáž)

● Priama podpora z výroby – žiadni sprostredkovatelia, rýchlejšia odozva
