Táto príručka vysvetľuje, ako funguje miniatúrny istič 6kA AC, čo vlastne znamená menovitý prúd 6kA, ako vypínacie krivky B, C a D ovplyvňujú výkon a ako vybrať vhodný menovitý prúd a konfiguráciu pólov. Tiež identifikuje bežné chyby pri nákupe a poskytuje praktický kontrolný zoznam pre inžinierov, dodávateľov a nákupcov, ktorí hodnotia riešenia MCB od výrobcov ako napr.Shanghai DaDa Electric Co., Ltd.
Obsah
- Čo je to 6kA AC miniatúrny istič?
- Prečo záleží na vypínacej kapacite 6kA?
- Ako AC miniatúrny istič chráni obvod?
- Ktoré technické parametre by si kupujúci mali skontrolovať?
- Ako ovplyvňujú výletové krivky B, C a D výber?
- Kde sa bežne používajú 6kA AC miniatúrne ističe?
- Akým problémom môže správny MCB pomôcť zabrániť?
- Ako si môžu kupujúci vybrať vhodný 6kA MCB?
- Bežné chyby pri výbere, ktorým sa treba vyhnúť
- Prečo spolupracovať so skúseným výrobcom MCB?
- Často kladené otázky
- Kontaktujte Shanghai DaDa Electric Co., Ltd.

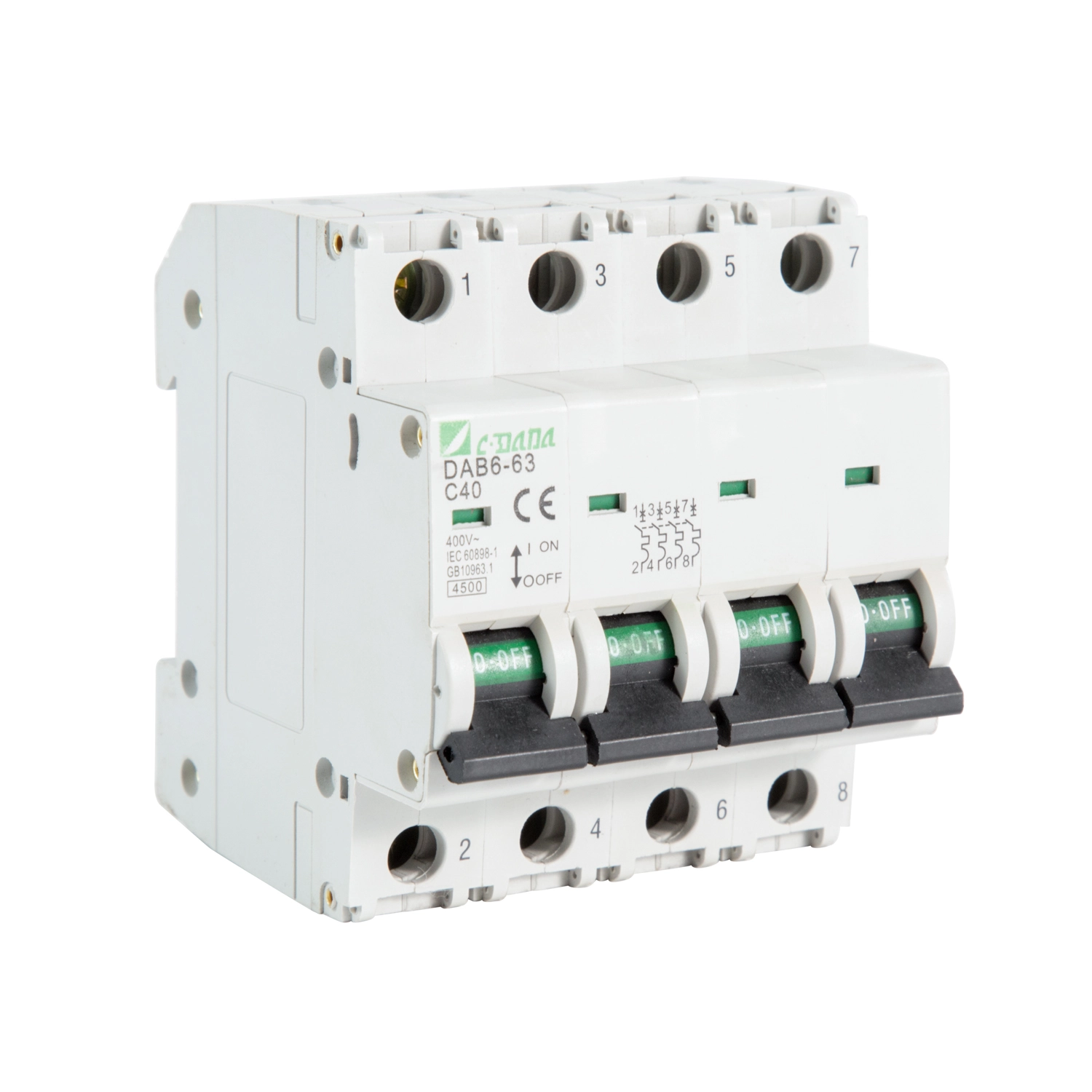

Čo je to 6kA AC miniatúrny istič?
Miniatúrny istič, bežne nazývaný MCB, je ochranné spínacie zariadenie určené na automatické odpojenie elektrického obvodu, keď nastanú abnormálne prúdové podmienky. Na rozdiel od tradičnej poistky môže byť MCB normálne resetovaný po odstránení poruchy, čo umožňuje opakovanú prevádzku a údržbu.
Termín6 kAsa vzťahuje na menovitú skratovú vypínaciu schopnosť ističa za príslušných skúšobných podmienok. Jednoducho povedané, 6kA MCB je navrhnutý tak, aby bezpečne prerušil potenciálny skratový prúd až do 6 000 ampérov, keď sú splnené špecifikované požiadavky.
Produkty vyhovujúce norme IEC/EN 60898-1 bežne špecifikujú parametre, ako je menovitý prúd, menovité napätie, frekvencia, vypínacia schopnosť a okamžité vypínacie charakteristiky. Komerčné rady MCB môžu ponúkať menovité hodnoty 6 kA naprieč rôznymi menovitými prúdmi a konfiguráciami pólov.
6 kA nie je normálny prevádzkový prúd ističa. Napríklad 16A MCB je určený na prenášanie svojho menovitého prúdu za špecifikovaných podmienok, zatiaľ čo údaj 6kA popisuje jeho schopnosť skratového prerušenia. Tieto dve špecifikácie odpovedajú na úplne odlišné technické otázky.
Prečo záleží na vypínacej kapacite 6kA?
Skrat môže produkovať extrémne vysoké prúdy vo veľmi krátkom čase. Ak ochranné zariadenie nemôže bezpečne prerušiť poruchový prúd dostupný v mieste jeho inštalácie, následky môžu zahŕňať vážne poškodenie kontaktu, nadmerné teplo, poruchu zariadenia alebo nebezpečný elektrický oblúk.
Preto by sa vypínacia kapacita nemala voliť len preto, že 6kA je bežne dostupná špecifikácia. Potenciálny skratový prúd v mieste inštalácie sa musí vyhodnotiť a vybraný istič musí mať primeranú schopnosť prerušenia pre tento systém.
| Parameter | Čo to znamená | Prečo na tom záleží |
|---|---|---|
| 6 kA | Menovitá skratová vypínacia schopnosť | Určuje, či istič môže bezpečne prerušiť špecifikovanú úroveň poruchového prúdu |
| Menovitý prúd (In) | Normálne prúdové hodnotenie MCB | Musí zodpovedať kapacite vodiča a očakávanému zaťaženiu |
| Menovité napätie (Ue) | Prevádzkové napätie pre aplikáciu | Musí byť kompatibilný s elektrickým systémom |
| Krivka cesty | Definuje okamžitý rozsah magnetického vypnutia | Pomáha predchádzať nepríjemnému vypínaniu pri zachovaní ochrany pred poruchami |
| Počet Poliakov | Počet spínaných/chránených vodičov | Musí zodpovedať konfigurácii obvodu |
Špecifikácie výrobcu ilustrujú, že 6kA MCB sú dostupné pre rad prúdových menovitých a napäťových konfigurácií, vrátane bežných 230V a 400V AC distribučných systémov.
Ako AC miniatúrny istič chráni obvod?
Typický MCB kombinuje tepelné a magnetické ochranné mechanizmy. Tieto dve funkcie riešia rôzne elektrické problémy.
- Tepelná ochrana:Trvalé preťaženie zahrieva bimetalový prvok. Keď teplota dosiahne prevádzkový prah, mechanizmus sa uvoľní a otvorí okruh.
- Magnetická ochrana:Vysoký skratový prúd vytvára silný magnetický efekt, ktorý aktivuje mechanizmus okamžitého vypnutia a rýchlo odpojí obvod.
- Manuálne prepínanie:MCB je možné za normálnych okolností manuálne prepnúť na izoláciu okruhu počas údržby alebo inštalačných prác.
Táto kombinácia robí MCB vhodným pre obvody, kde je potrebné riešiť dlhodobé preťaženie aj náhle skratové poruchy. Moderné produktové rady MCB bežne kombinujú tepelné a magnetické spúšte a môžu poskytovať charakteristiky B, C alebo D v závislosti od zamýšľaného zaťaženia.
Ktoré technické parametre by si kupujúci mali skontrolovať?
Kupujúci sa často zameriavajú na aktuálne hodnotenie a cenu, pričom prehliadajú ostatné parametre. Pre spoľahlivú špecifikáciu projektu by sa mali spoločne skontrolovať nasledujúce charakteristiky.
| Špecifikácia | Typická úvaha | Kontrolný bod kupujúceho |
|---|---|---|
| Breaking Capacity | 6 kA | Potvrďte, že je adekvátna pre potenciálny poruchový prúd |
| Rated Current | Závisí od aplikácie | Koordinujte so zaťažením a kapacitou vodiča |
| Menovité napätie | Bežné striedavé rozvodné napätia | Prispôsobte napätie systému |
| Frekvencia | 50/60 Hz bežne špecifikované | Potvrďte kompatibilitu s miestnou sieťou |
| Charakteristika výletu | B/C/D | Prispôsobte krivku charakteristikám nábehu záťaže |
| Konfigurácia pólov | 1P, 1P+N, 2P, 3P, 4P v závislosti od produktu | Zlaďte usporiadanie elektroinštalácie |
| Montáž | DIN lišta je bežná | Potvrďte kompatibilitu s rozvodnou doskou |
| Normy | IEC/EN 60898-1 alebo iná platná norma | V prípade potreby si vyžiadajte technickú dokumentáciu a certifikáciu |
Produktová dokumentácia od etablovaných výrobcov bežne poskytuje tieto parametre spoločne, namiesto toho, aby sa vypínacia schopnosť považovala za izolovanú špecifikáciu.
Ako ovplyvňujú výletové krivky B, C a D výber?
Vypínacia krivka je jedným z najdôležitejších rozhodnutí pri špecifikácii MCB. Písmeno popisuje približný rozsah, v ktorom pôsobí magnetické okamžité uvoľnenie vzhľadom na menovitý prúd ističa.
| Krivka | Typický rozsah magnetického vypínania | Typická aplikácia |
|---|---|---|
| B | 3–5 × In | Nízkonárazové záťaže, osvetlenie, odporové obvody |
| C | 5–10 × In | Univerzálne a stredne indukčné záťaže |
| D | 10–20 × In | Vyššie nábehové zaťaženie, ako sú niektoré motory a transformátory |
Tieto rozsahy sú bežne spojené s charakteristikami MCB IEC 60898-1.
Napríklad, ak motor produkuje dočasný štartovací prúd niekoľkonásobne vyšší ako je jeho normálny prevádzkový prúd, veľmi citlivá krivka sa môže počas štartovania zbytočne vypnúť. C-krivka alebo D-krivka môže byť vhodnejšia v závislosti od vybavenia a celkového návrhu obvodu.
Kde sa bežne používajú 6kA AC miniatúrne ističe?
Miniatúrny istič 6kA AC môže byť vhodný pre mnohé nízkonapäťové aplikácie, keď skutočná úroveň poruchy, napätie, prúd a požiadavky na inštaláciu spadajú do špecifikácií zariadenia.
- Obytná distribúcia:svetelné obvody, zásuvkové obvody, domáce spotrebiče a odbočkové obvody.
- Obchodné budovy:kancelárske rozvodné dosky, osvetľovacie systémy, maloobchodné zariadenia a obvody malých zariadení.
- Priemyselné ovládacie panely:pomocné obvody, riadiace zariadenia, malé motory a iné vhodné nízkonapäťové záťaže.
- Stavebné služby:Pomocné obvody súvisiace s HVAC, čerpadlá, osvetlenie a všeobecná distribúcia energie tam, kde sú vhodné špecifikácie.
- Elektrické rozvodné skrine:ochrana odbočiek a modulárne rozvody.
Skutočná aplikácia by mala byť vždy overená v porovnaní s dokumentáciou výrobcu a požiadavkami inštalácie. Hodnota 6kA by sa nikdy nemala považovať za vhodnú pre každé elektrické prostredie.
Akým problémom môže správny MCB pomôcť zabrániť?
Jednou z najväčších obáv pri nákupe nie je len to, či istič funguje, ale či funguje konzistentne za podmienok, pre ktoré bol vybraný.
1. Trvalé preťaženie
Obvod prenášajúci nadmerný prúd príliš dlho môže spôsobiť zahrievanie vodiča a predčasné poškodenie zariadenia. Tepelné uvoľnenie je navrhnuté tak, aby reagovalo na podmienky trvalého preťaženia.
2. Poškodenie skratom
Vhodná vypínacia schopnosť umožňuje MCB prerušiť nadmerný poruchový prúd bez prekročenia špecifikovanej schopnosti prerušenia zariadenia.
3. Nepríjemné zakopnutie
Nevhodná vypínacia krivka môže spôsobiť zbytočné prerušenia pri spustení zariadenia. Priradenie charakteristík B, C alebo D k záťaži pomáha riešiť tento problém.
4. Náročná údržba
Modulárny MCB môže poskytnúť pohodlnú manuálnu izoláciu, ktorá pomáha elektrikárom identifikovať a pracovať na jednotlivých okruhoch bez toho, aby museli nutne vypnúť celý distribučný systém.
5. Neistota pri obstarávaní
V B2B projektoch môžu neúplné technické špecifikácie viesť k nesprávnym produktom, oneskoreným schváleniam alebo nákladom na výmenu. Prehľadný produktový list a definované technické parametre tieto riziká znižujú.
Ako si môžu kupujúci vybrať vhodný 6kA MCB?
Praktický výberový proces možno rozdeliť do niekoľkých krokov. To pomáha inžinierom a nákupným tímom vyhnúť sa výberu produktu výlučne z názvu katalógu.
-
Určite napätie systému.
Potvrďte menovité striedavé napätie a či je aplikácia jednofázová alebo trojfázová. -
Vypočítajte alebo potvrďte návrhový prúd.
Menovitý prúd MCB by mal byť koordinovaný s očakávaným zaťažením obvodu a prípustným prúdom vodiča. -
Určte potenciálny skratový prúd.
Skontrolujte dostupný poruchový prúd v mieste inštalácie a potvrďte, že zvolená vypínacia kapacita 6 kA je dostatočná. -
Vyhodnoťte nápor zaťaženia.
Zistite, či obvod obsahuje motory, transformátory, kapacitné zariadenia, spínané zdroje napájania alebo iné záťaže, ktoré produkujú významný štartovací prúd. -
Vyberte vhodnú krivku jazdy.
Vyberte si B, C alebo D na základe skutočnej záťaže a požiadaviek na ochranu, namiesto toho, aby ste jednoducho vybrali najbežnejšiu možnosť. -
Vyberte konfiguráciu pólov.
Potvrďte, či projekt vyžaduje 1P, 1P+N, 2P, 3P, 3P+N alebo inú konfiguráciu podporovanú sériou produktov. -
Overte si štandardy a dokumentáciu.
Vyžiadajte si príslušný údajový list, informácie o skúškach, certifikáty, rozmerové výkresy a pokyny na inštaláciu. -
Skontrolujte kompatibilitu panela.
Skontrolujte rozmery DIN lišty, usporiadanie svoriek, rozsah vodičov, príslušenstvo a dostupný priestor na inštaláciu.
- □ Potvrdené menovité napätie
- □ Potvrdený menovitý prúd
- □ Overená vypínacia schopnosť 6 kA
- □ Krivka B/C/D zvolená podľa zaťaženia
- □ Potvrdená konfigurácia pólov
- □ Potvrdená platná norma
- □ Skontrolované rozmery a montáž na DIN lištu
- □ Požadovaná dokumentácia o certifikácii a testoch
- □ Skontrolované prevádzkové prostredie
- □ Zvažuje sa koordinácia s ochranou proti prúdu a po prúde
Bežné chyby pri výbere, ktorým sa treba vyhnúť
Aj keď sa základné špecifikácie zdajú byť správne, niekoľko chýb môže po inštalácii spôsobiť problémy.
| Omyl | Potenciálny problém | Lepšia prax |
|---|---|---|
| Výber iba podľa prúdu | Ostatné kritické parametre sa nemusia zhodovať | Spoločne vyhodnoťte napätie, krivku, vypínaciu schopnosť, póly a normy |
| Za predpokladu, že každý 6kA istič je zameniteľný | Rôzne produkty môžu mať rôzne rozmery a špecifikácie výkonu | Porovnajte kompletné dátové listy |
| Použitie nesprávnej vypínacej krivky | Nepríjemné vypínanie alebo neadekvátna vhodnosť použitia | Vyhodnoťte skutočný nápor zaťaženia |
| Ignorovanie potenciálneho poruchového prúdu | Vypínacia schopnosť môže byť nedostatočná | Skontrolujte úroveň poruchy v mieste inštalácie |
| Prehliadajúc koordináciu vodičov | Ochrana sa nemusí správne zhodovať s elektroinštaláciou | Koordinujte hodnotenie MCB s kapacitou vodiča |
| Nákup bez dokladov | Schválenie a inštalácia môžu byť náročné | Pred nákupom si vyžiadajte technické dokumenty a dokumenty o zhode |
Správna koordinácia medzi menovitým prúdom, kapacitou vodiča, vypínacou charakteristikou a úrovňou poruchy je základom spoľahlivého výberu MCB.
Prečo spolupracovať so skúseným výrobcom MCB?
Pri veľkoobjemovom obstarávaní, projektoch OEM, distribučných partnerstvách a výrobe elektrických panelov je kvalita produktu len jedným kritériom. Kupujúci tiež potrebujú konzistentné špecifikácie, stabilnú výrobu, citlivú technickú komunikáciu a dokumentáciu, ktorá podporuje schválenie projektu.
Shanghai DaDa Electric Co., Ltd.možno považovať za výrobného partnera pre zákazníkov, ktorí hľadajú riešenia pre miniatúrne ističe a súvisiace produkty nízkonapäťovej elektrickej ochrany. Pre B2B nákupcov by sa najužitočnejšie hodnotenie dodávateľa malo zamerať skôr na merateľné technické informácie ako na samotné marketingové tvrdenia.
- Jasné špecifikácie produktu a technické parametre
- Definované rozsahy menovitého prúdu a napätia
- Dostupné možnosti vypínacej kapacity
- Informácie o jazdnej krivke pre rôzne podmienky zaťaženia
- Výkresy produktu a informácie o inštalácii
- Príslušná dokumentácia o certifikácii a zhode
- Stabilná výroba a postupy kontroly kvality
- Technická komunikácia pre špecifické požiadavky projektu
- V prípade potreby podpora OEM/ODM
Pre dovozcov a distribútorov elektrickej energie môžu byť tieto faktory obzvlášť dôležité, keď je potrebné produkty integrovať do rôznych distribučných systémov alebo predávať na viacerých trhoch.
Často kladené otázky
6 kA sa vzťahuje na menovitú skratovú vypínaciu schopnosť za príslušných skúšobných podmienok. Predstavuje 6 000 ampérov a nemal by sa zamieňať s normálnym menovitým prúdom MCB.
Nie. Vhodnosť závisí od potenciálneho skratového prúdu, napätia systému, menovitého prúdu, vypínacej charakteristiky, konfigurácie pólov, podmienok inštalácie a platných predpisov. Pred výberom ističa by sa mal skontrolovať dostupný poruchový prúd.
Tieto dve čísla popisujú rôzne parametre. 6kA je menovitá vypínacia kapacita, zatiaľ čo 6A je hodnota menovitého prúdu. Istič môže mať menovitý prúd 6A a vypínaciu kapacitu 6kA.
Identifikujú rôzne okamžité magnetické vypínacie charakteristiky. Podľa IEC 60898-1 je B vo všeobecnosti spojený s približne 3-5-násobkom menovitého prúdu, C s približne 5-10-násobkom a D s približne 10-20-násobkom.
Motory môžu mať značný štartovací prúd, takže charakteristiky C alebo D môžu byť vhodné v závislosti od motora a obvodu. Konečný výber by mal zvážiť štartovací prúd, poruchový prúd, impedanciu kábla a koordináciu s inými ochrannými zariadeniami.
Nie automaticky. Ak potenciálny skratový prúd prekročí menovitú vypínaciu schopnosť ističa, zariadenie 6kA nemusí byť vhodné. Istič sa musí vybrať podľa úrovne poruchy a príslušných požiadaviek na inštaláciu.
Kupujúci by si za normálnych okolností mali vyžiadať podrobný údajový list, technické špecifikácie, rozmerové výkresy, pokyny na inštaláciu, príslušné skúšobné alebo certifikačné dokumenty a príslušné normy produktu. Požiadavky špecifické pre projekt môžu vyžadovať dodatočnú dokumentáciu.
Konzistencia medzi výrobnými dávkami, sledovateľnosť, technická dokumentácia, kontrola kvality, schopnosť dodávky a popredajná technická podpora môžu výrazne ovplyvniť celkové náklady a spoľahlivosť B2B elektro projektu.
Vytvorte spoľahlivejšie riešenie ochrany obvodov
Výber a6 kA AC miniatúrny ističby sa malo začať skôr elektrickými podmienkami aplikácie než samotným štítkom produktu. Menovitý prúd, vypínacia schopnosť, vypínacia krivka, napätie, konfigurácia pólov, prostredie inštalácie a technická dokumentácia prispievajú k spoľahlivému riešeniu ochrany.
Ak získavate MCB pre projekty elektrických rozvodov, ovládacie panely, komerčné budovy, obytné aplikácie alebo veľkoobchodnú distribúciu,Shanghai DaDa Electric Co., Ltd.vám môže pomôcť vyhodnotiť vhodné špecifikácie produktu podľa požiadaviek vášho projektu.
Potrebujete technické špecifikácie, informácie o produkte alebo podporu pre projekt hromadného nákupu?Kontaktujte násprediskutovať vašu aplikáciu a nájsť vhodné riešenie miniatúrneho ističa.
