Čo je to zemný istič (CBR)?

AnZemný istič (CBR), tiež známy akoPrúdový istič s integrovanou nadprúdovou ochranou (CBR) podľa IEC 60947-2 prílohy B je sofistikované nízkonapäťové ochranné zariadenie, ktoré kombinujeochrana pred zvyškovým prúdom (uzemnenie). sochrana proti preťaženiu a skratu v jednej formovanej jednotke. Prevádzka pri menovitých napätiach až415 V AC (50/60 Hz) s aktuálnymi hodnoteniami od16A až 800A, CBR slúžia ako komplexné ochranné zariadenia pre priemyselné, komerčné a kritické infraštruktúrne aplikácie.

Na rozdiel od samostatnýchPrúdové ističe (RCCB)ktoré poskytujú iba ochranu proti zemnému zvodu, CBR integrujú:

Tepelno-magnetická alebo elektronická nadprúdová ochrana (krivky L-S-I)

Detekcia zvyškového prúdu (citlivosť 10mA až 1000mA)

Skratová vypínacia schopnosť do 85 kA

Táto integrácia eliminuje potrebu samostatných kombinácií MCB/RCCB, čím sa znižuje inštalačný priestor a zlepšuje sa spoľahlivosť koordinácie.

Kategórie produktov a konfigurácie

Klasifikácia	Typ	Aktuálny rozsah	Kľúčové vlastnosti
Typ zvyškového prúdu	Typ AC	16A – 800A	Detekuje iba sínusové striedavé zvyškové prúdy, univerzálne aplikácie
Typ zvyškového prúdu	Typ A	16A – 800A	Detekuje AC + pulzujúci DC (usmernený AC), moderné elektronické záťaže
Citlivosť (IΔn)	Vysoká citlivosť	10 mA – 30 mA	Ochrana personálu, lekárske miesta, vlhké priestory
	Stredná citlivosť	100 mA – 300 mA	Požiarna ochrana, všeobecná priemyselná
	Nízka citlivosť	500 mA – 1 000 mA	Protipožiarna ochrana v inštaláciách s vysokou netesnosťou, selektívna ochrana
Časové oneskorenie	Okamžité	Všetky hodnotenia	Všeobecné použitie, < 40 ms pri 5 × IΔn
Časové oneskorenie	Selektívne (S-Type)	100 mA – 1 000 mA	Oneskorené vypínanie (130-500 ms pri 1×IΔn), diskriminácia proti prúdu
Konfigurácia pólov	4-pólový	16A – 800A	Trojfázová + neutrál, nastaviteľná ochrana proti neutrálu (50-100%)
Montáž	Opravené	16A – 800A	Priame pripojenie prípojnice, nákladovo efektívne

Prelomové stupne kapacity:

Štandardné (N): 25kA – 36kA (distribučné siete)

vysoká (S): 50kA – 70kA (priemyselná sieť)

Ultra-vysoké (H): 85 kA (napájacia infraštruktúra)

Základné funkcie a ochranné schopnosti

Integrované ochranné funkcie

Funkcia	Princíp detekcie	Technické parametre
Ochrana proti preťaženiu (L)	Bimetalická tepelná rozťažnosť alebo elektronické snímanie RMS	0,8 – 1,0 × V nastavení, inverzná časová krivka, presnosť ±10 %.
Oneskorenie pri skrate (S)	Elektronické časovanie alebo magnetické oneskorenie	2-10 × In, oneskorenie 0,1s – 0,5s, selektívna koordinácia
Okamžitý výlet (I)	Magnetický solenoid alebo elektronický okamžitý	5-20 × In, <20ms prevádzka, prúdové obmedzenie
Zemný únik (G/Δ)	Transformátor prúdu v jadre (CBCT)	10mA – 1000mA IΔn, presnosť citlivosti ±10%.
Ground Fault (GF)	Vektorové snímanie súčtu prúdu	20 – 100 % In, oneskorenie 0,1 s – 1,0 s, metóda jadrovej rovnováhy
Vlastné monitorovanie	Kontrola integrity vnútorného okruhu	Nepretržité monitorovanie CBCT a vypínacej cievky, výstup poruchového alarmu

Technológia detekcie zvyškového prúdu

TheTransformátor prúdu v jadre (CBCT) aleboToroidný transformátor tvorí srdce ochrany proti zemnému úniku:

Normálna prevádzka: Všetky živé vodiče (fáza + nulový vodič) prechádzajú cez toroidné jadro. Vyvážené prúdy generujú protichodné magnetické polia, ktoré sa rušia na nulový čistý tok – nie je indukovaný sekundárny prúd.

Poruchový stav: Keď zvodový prúd tečie do zeme (cez zlyhanie izolácie alebo ľudský kontakt), nerovnováha prúdu vytvára zvyškový magnetický tok v toroidnom jadre. Tento tok indukuje napätie v sekundárnom vinutí a napája citlivé relé alebo elektronický vypínací obvod.

Charakteristiky jazdy podľa IEC 61008/61009:

1 × IΔn: Trip ≤ 300 ms (okamžitý), ≤ 500 ms (selektívny typ S)

2 × IΔn: Vypnutie ≤ 150 ms (okamžité), ≤ 200 ms (typ S)

5 × IΔn: Vypnutie ≤ 40 ms (okamžité), ≤ 150 ms (typ S)

Aplikačné prostredia a prípady použitia

Priemyselný sektor	Špecifická aplikácia	Typické špecifikácie
Dátové centrá	Hlavný rozvod, bypass UPS, ochrana zbernicovej spojky	250A-500A, typ A, 300mA selektívny typ S, 70kA Icu, s podporou komunikácie
Zdravotnícke zariadenia	Nemocničná hlavná distribúcia, medicínske IT systémy, operačné sály	100A-400A, typ A, vysoká citlivosť 10mA/30mA, monitorovanie izolácie
Výrobné závody	Motorové riadiace centrá, zváracie zariadenia, pohony s premenlivými otáčkami	160A-500A, Typ B (pre VFD), 300mA, 50kA Icu, elektronická spúšť
Obchodné budovy	Výškové rozvody, nákupné centrá, letiská	125A-400A, typ A, 100mA/300mA, 36kA Icu
Ropa a plyn / Marine	Pobrežné plošiny, vrtné súpravy, lodné energetické systémy	250A-500A, typ A, 500mA, tropické (T2), odolné voči korózii

Výrobný proces a pracovný postup výroby

Presná výrobná sekvencia

IQC suroviny → Výroba toroidného transformátora → Výroba lisovaného puzdra → Montáž kontaktného systému → Integrácia elektronickej spúšte → Kalibrácia modulu zvyškového prúdu → Primárna zostava → Komplexné testovanie → Finálna kontrola kvality → Balenie

Kritické fázy výroby

Etapa	Podrobnosti o procese	Body kontroly kvality
Vinutie toroidného transformátora	Vysokopermeabilné nanokryštalické alebo feritové jadro (µr > 10 000), presné navíjanie primárneho (priechodného) a sekundárneho (snímacieho) vinutia, vákuová impregnácia	Overenie krivky magnetizácie jadra, sekundárne napätie pri 1×IΔn ±5 %, izolačný odpor >100MΩ
Integrácia CBCT	Montáž toroidného jadra okolo všetkých fázových/nulových vodičov, tienenie proti vonkajším magnetickým poliam, pripojenie k vypínaciemu relé/elektronike	Test vyváženia so záťažou 6×In (bez rušivého vypnutia), odolnosť voči 3. harmonickým
Mechanizmus spustenia zvyškového prúdu	Citlivé polarizované relé (vypínací výkon 5-50 mW) alebo elektronická spúšť MOSFET, mechanické spojenie s hlavnou vypínacou lištou	Overenie vypínacieho výkonu, doba odozvy <20ms, teplotná stabilita -25°C až +70°C
Výroba lisovaných puzdier	BMC termosetový plast (DMC-2) vstrekovanie, vytvrdzovanie pri 150-180°C, vysoká odolnosť proti pohybu >600V	Rozmerová tolerancia ±0,1mm, dielektrická pevnosť >15kV/mm, retardér horenia UL 94 V-0
Zostava hlavného kontaktu	Postriebrené medené (AgNi 90/10) kontakty, CNC opracované ramená, spájkovanie v dusíkovej atmosfére	Kontaktný odpor <50μΩ, hrúbka striebra 8-12μm (XRF), tvrdosť HV 100-150
Elektronické programovanie Trip Unit	Mikroprocesorová ochrana LSIG+Δ, nahrávanie firmvéru, kalibrácia krivky, nastavenie komunikačného protokolu	±5% presnosť prúdu, ±10% presnosť času, overenie ZSI (Zone Selective Interlocking).
Konečná integrácia a kalibrácia	Montáž termomagnetického alebo elektronického spúšťacieho systému s modulom zvyškového prúdu, mechanickým blokovaním, madlovým mechanizmom	Overenie kombinovaného nadprúdu + zvodového prúdu, dielektrická odolnosť 3kV/1min

Primárne suroviny a špecifikácie komponentov

Komponent	Špecifikácia materiálu	Dodávateľské štandardy	Vlastnosti kľúča
Toroidné jadro (CBCT)	Nanokryštalická zliatina (Finemet) alebo Mn-Zn ferit (PC40)	IEC 60404-8, JIS C 2531	Vysoká permeabilita µr > 10 000, nízka koerciivita <2A/m, saturačná hustota toku >1,2T
Drôt snímacej cievky	Smaltovaný medený drôt (0,05-0,1mm), Trieda F 155°C	IEC 60317	Prierazné napätie >1kV, flexibilita >10× priemer, spájkovateľnosť 390°C
Výjazdové relé	Polarizované západkové relé, citlivosť 5-50mW	IEC 61810	Doba odozvy <10ms, odpor cievky 1-5kΩ, mechanická životnosť >10⁶ operácií
Tvarované puzdro	BMC (Bulk Molding Compound) DMC-2, vystužená sklenenými vláknami	IEC 60664-1, UL 94 V-0	Index sledovania >600V, tepelná odolnosť 180°C, rázová húževnatosť >8 kJ/m²
Hlavné kontakty	Elektrolytická meď (Cu-ETP) + pokovovanie striebrom a niklom (AgNi 90/10)	ASTM B152	Vodivosť ≥100% IACS, odolnosť proti erózii oblúkom, vlastnosti proti zváraniu
Bimetalické prvky	Inconel/pasivovaný oceľový kompozit (ASTM TM2)	ASTM B388	Miera priehybu 0,15-0,25 mm/°C, dlhodobá stabilita ±3 %, odolnosť proti tečeniu
Elektronické komponenty	DPS priemyselnej kvality, snímače s Hallovým efektom, procesory ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Prevádzková teplota -25°C až +70°C, EMC odolnosť Level 4, SIL 2 schopná
Terminály	T2 meď (C11000) s pocínovaním (8-12μm)	ASTM B187/B16	Prúdová hustota 1,2-1,5 A/mm², krútiaci moment 5-15 Nm, odolnosť proti korózii
Operačný mechanizmus	Pružinová oceľ (SWOSC-V) alebo nehrdzavejúca oceľ (301)	JIS G 3560	Únavová životnosť >20 000 cyklov, pevnosť v ťahu 1800-2000MPa, relaxácia <5%

Súlad s normami a protokoly testovania

Medzinárodný rámec noriem

Štandardné	Rozsah	Platné hodnotenia
IEC 60947-2 príloha B	Ističe s ochranou proti zvyškovému prúdu (CBR)	Priemyselné CBR >80A, komplexná ochrana
EN 60947-2	Európska harmonizovaná verzia IEC 60947-2	Označenie CE, súlad s trhom EÚ
GB/T 14048.2	Ekvivalent čínskej národnej normy	Certifikácia CCC, čínsky trh

Povinné typové skúšky (IEC 60947-2 + príloha B)

Kategória testu	Špecifický test	Kritériá prijatia
Výkon reziduálneho prúdu	Vypínací čas pri 1×IΔn, 2×IΔn, 5×IΔn	≤ 300 ms, ≤ 150 ms, ≤ 40 ms (okamžité); Typ S: ≤ 500 ms, ≤ 200 ms, ≤ 150 ms
	Bez vypnutia pri 0,5 × IΔn	Žiadna cesta pre 2× menovitý čas oneskorenia
	Odolnosť voči rázovému prúdu (8/20μs, 3kA)	Bez rušivého spustenia, Typ A: impulz 250A, Typ F: 1000A, Typ B: 3000A
Nadprúdová ochrana	Nárast teploty pri menovitom In	Svorky ≤80K, puzdro ≤40K
	Skratové prerušenie (Icu/Ics)	3 operácie, úspešné prerušenie, obnovenie dielektrika
	Overenie krivky jazdy (L-S-I)	±10% aktuálna presnosť, ±20% presnosť času
Dielektrické vlastnosti	Odolnosť výkonu a frekvencie (2,5kV-3,5kV/1min)	Žiadna porucha, žiadny flashover
Dielektrické vlastnosti	Odolnosť impulzu (8kV 1,2/50μs)	Žiadny rušivý výboj
Mechanické a environmentálne	Mechanická odolnosť (10 000 - 20 000 cyklov)	Posun parametrov < 5 %, žiadna porucha
Mechanické a environmentálne	EMC imunita (séria IEC 61000-4)	Žiadne rušivé vypínanie z vyžarovaného/vodeného rušenia

Normy kontroly kvality a inšpekcie vo výrobe

Kontrola kvality vstupného materiálu (IQC)

Materiál	Kontrolné položky	Plán odberu vzoriek	Vybavenie
Toroidné jadrá	Magnetická permeabilita, saturačný tok, straty v jadre	Na šaržu, testovanie krivky B-H	B-H analyzátor, analyzátor impedancie
Snímací drôt	Priemer, hrúbka izolácie, prierazné napätie	AQL 0,65	Mikrometer, dielektrický tester
BMC plastová zmes	Obsah skla, viskozita, charakteristiky vytvrdzovania, index sledovania	Na šaržu, COA + testovanie	Reometer, DSC analyzátor, sledovacie testovacie zariadenie
Roztok na pokovovanie striebrom	Koncentrácia kovov, pH, nečistoty	Denné sledovanie	Atómový absorpčný spektrometer
Elektronické komponenty	Funkčný test, overenie parametrov, verzia firmvéru	100% AOI, 5% funkčné	LCR meter, osciloskop, boundary scan

Priebežná kontrola kvality (IPQC)

Stanica	Riadiace parametre	Frekvencia	Metóda
Toroidné vinutie transformátora	Pomer závitov, indukčnosť, izolačný odpor	Každá jednotka	LCR meter, tester izolácie
CBCT zostava	Skúška vyváženia s menovitým zaťažením, odolnosť voči harmonickým	Každých 100 jednotiek	Primárny vstrekovací test, harmonický generátor
Kalibrácia zvyškového prúdu	Prahová hodnota vypnutia pri IΔn, čas odozvy, nevypnutie pri 0,5 × IΔn	Každá jednotka	Automatizovaný tester RCD (programovateľný 0,5-1000 mA)
Zostava hlavného kontaktu	Kontaktná medzera, tlak, zarovnanie, odpor	Každých 100 jednotiek	Silomer, mikroohmmeter
Konečná integrácia	Overenie kombinovaného nadprúdu + zvodového prúdu	Každá jednotka	Integrovaná testovacia stolica (primárne vstrekovanie + simulácia úniku)

Konečná kontrola kvality (FQC) a odchádzajúca kontrola kvality (OQC)

Testovacia položka	Štandardné	Veľkosť vzorky
Residual current trip time	1×IΔn, 2×IΔn, 5×IΔn podľa IEC 61008/61009	100%
Skúška bez vypnutia pri 0,5 × IΔn	2× menovitý čas oneskorenia	100%
Vypínacia krivka nadprúdu	1,05×In, 1,25×In, 5×In, 10×In	100%
Dielektrické odolné napätie	2,5kV AC/1min	100%
Izolačný odpor	>100MΩ @ 500V DC	100%
Kontaktný odpor	<50μΩ na pól	100%
Overenie označenia krútiaceho momentu	Utiahnutie svoriek podľa špecifikácie	100%
Vizuálna a rozmerová kontrola	Nulové chyby na kritických rozmeroch	100%
Značkovacia stálosť	Utieranie rozpúšťadlom, test oderu	AQL 1.0
Integrita balenia	Pádový test, vibrácie (ISTA 3A)	Za kus

Výrobná infraštruktúra a výrobné kapacity

Pokročilé výrobné zariadenia

Kategória vybavenia	Špecifikácia stroja	Funkcia	Kapacita
Toroidné navíjacie stroje	Automatizované toroidné navíjanie s reguláciou napätia	CBCT primárne/sekundárne vinutie, presné vrstvenie	5 000 transformátorov/deň
Pec na žíhanie jadra	Vákuové žíhanie v dusíkovej atmosfére	Tepelné spracovanie nanokryštalického jadra, zmiernenie stresu	2 000 jadier/šaržu
Vstrekovanie	300-tonový termosetový lis BMC	Kryt CBR, oblúkový žľab, svorkovnice	3000 prípadov/deň
CNC obrábanie	5-osové vertikálne obrábacie centrum	Presné kontaktné obrábanie, zložité geometrie	8 000 sád kontaktov/mesiac
Povrchová úprava	Automatizovaná linka na postriebrenie	Kontaktné pokovovanie 8-12μm, rovnomernosť hrúbky ±1μm	4 000 kg/deň
Montáž	Pracovné montážne bunky	Montáž mechanizmu, integrácia CBCT, kalibrácia	1 500 jednotiek/deň na riadok
Testovacie zariadenia	Integrovaná testovacia stolica CBR	Overenie kombinovaného nadprúdu + zvyškového prúdu	300 jednotiek/hodinu
	EMC testovacia komora (3m/10m, Teseq)	Testovanie odolnosti/emisie elektronických jednotiek	50 jednotiek/deň

Výrobná kapacita a dodacie lehoty

Kategória produktu	Mesačná kapacita	Štandardná dodacia lehota	Schopnosť urgentnej objednávky
CBR 4P (16A-125A)	10 000 jednotiek	4 – 5 týždňov	3 dni (skladové komponenty)
CBR Industrial (160A-400A)	8 000 jednotiek	4 – 5 týždňov	5 dní
CBR Heavy Industrial (630A-800A)	3 000 jednotiek	4 – 5 týždňov	7 dní
Vlastné konfigurácie (špeciálne IΔn, krivky)	Projektový základ	5 – 6 týždňov	2 týždne

Štruktúra inžiniersko-technického tímu

oddelenie	personál	Odbornosť	Zodpovednosti
R&D Engineering	5 inžinierov	Technológia zvyškového prúdu, dizajn magnetických snímačov, vstavané systémy, výkonová elektronika	Nový vývoj CBR, inovácie typu B/F/B+, portfólio patentov (40+ patentov)
Procesné inžinierstvo	18 inžinierov	Výroba toroidných transformátorov, lisovanie BMC, presná montáž, štíhla výroba	Optimalizácia výroby, dokumentácia SOP, zlepšenie výnosu (> 99,5 %)
Testovanie a validácia	15 inžinierov	Vysokoprúdové testovanie, simulácia zvyškového prúdu, EMC, testovanie prostredia	Koordinácia typových skúšok (IEC 60947-2 príloha B, IEC 61008/61009), analýza porúch
Aplikačné inžinierstvo	10 inžinierov	Selektívna koordinácia, schémy zemnej ochrany, EV/obnoviteľné aplikácie	Technická podpora pre zákazníkov, diskriminačné štúdie, uvedenie lokality do prevádzky
Zabezpečenie kvality	30 technikov	ISO 9001, ISO 14001, štatistické riadenie procesov, metrologické laboratórium	Audit dodávateľov, procesný audit, nápravné opatrenia, riadenie kalibrácie

Certifikácia a dokumentácia o zhode

Certifikácia	Vydávajúci orgán	Rozsah	Platnosť
ISO 9001:2015	ZHONGDA HUAYUAN	Systém manažérstva kvality	Ročný dohľad
IEC 60947-2 Príloha B Typová skúška	Intertek	Priemyselná výkonnosť CBR	Podľa produktovej série
Označenie CE	Notifikovaný orgán	prístup na trh EÚ	Dizajnovo závislé
CCC (Čína)	CQC	Čínska povinná certifikácia	5-ročná platnosť
CB schéma	IECEE	Medzinárodná certifikácia	Podľa produktovej série

Prečo sa naša výroba CBR odlišuje

Naše výrobné zariadenie predstavuje40 rokov špecializácie v technológii ochrany pred zvyškovým prúdom a zemným zvodom, ktorá poskytuje CBR, ktoré presahujú globálne štandardy prostredníctvom:

Odbornosť v oblasti toroidných transformátorov: Vlastná výroba nanokryštalického jadra, presná automatizácia navíjania a komplexné testovanie CBCT zaisťujúce presnosť citlivosti < ± 5 %

Vertikálna integrácia: Od spracovania základného materiálu až po konečnú montáž, úplná kontrola nad kritickými komponentmi (toroidné transformátory, elektronické vypínacie jednotky, lisované puzdrá)

Pokročilá testovacia infraštruktúra: viac ako 3 milióny USD investované do integrovaných testovacích systémov CBR schopných simultánneho overovania nadprúdu a zvyškového prúdu, testovania citlivosti DC typu B a zhody s EMC

Globálna certifikačná stratégia: Zhoda s viacerými štandardmi umožňuje bezproblémový vstup na trh vo viac ako 100 krajinách bez zbytočného testovania

Pokiaľ ide o technické špecifikácie, selektívne koordinačné štúdie, usmernenia pre aplikácie typu B alebo plánovanie auditu vo výrobnom závode, náš inžiniersky tím poskytuje priame konzultácie s cieľom zabezpečiť, aby vaša architektúra ochrany proti zemnému úniku spĺňala požiadavky na bezpečnosť personálu a ciele kontinuity prevádzky.

View as

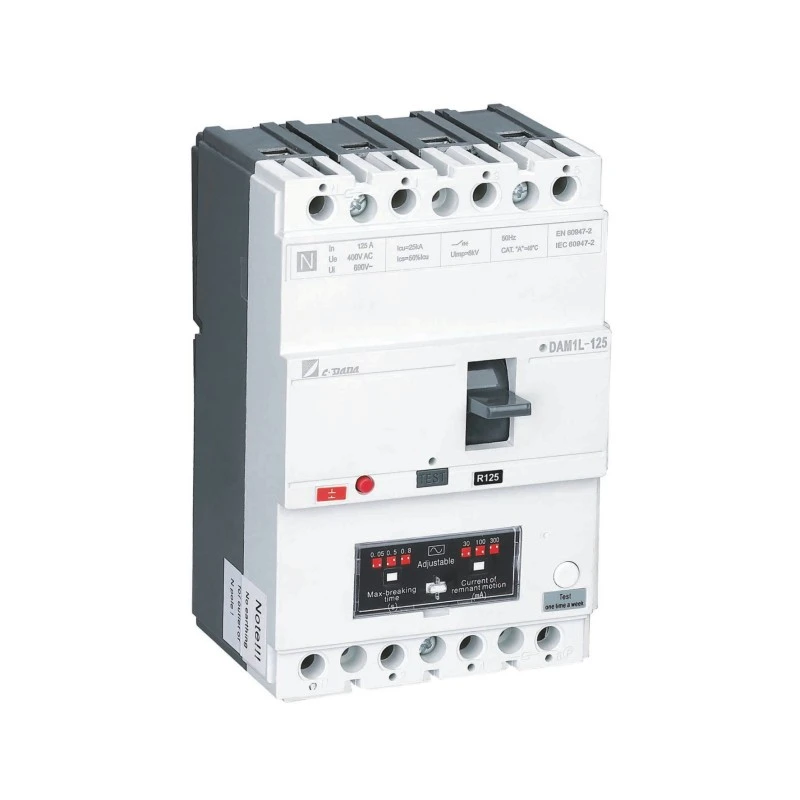

MCCB s ochranou proti úniku

Zdroj CDADA MCCB s ochranou proti úniku (DAM1L Series) od Shanghai DADA Electric, ako spoľahlivá továreň, môžeme ponúknuť technickú podporu a OEM služby. 4P, 16–500A, nastaviteľný zemný zvod (30mA–1000mA), certifikovaný CE/CB/SEMKO. Ideálne pre požiarnu a osobnú bezpečnosť v budovách, tuneloch a priemyselných areáloch.

Vidieť viac >> Odoslať dopyt >>

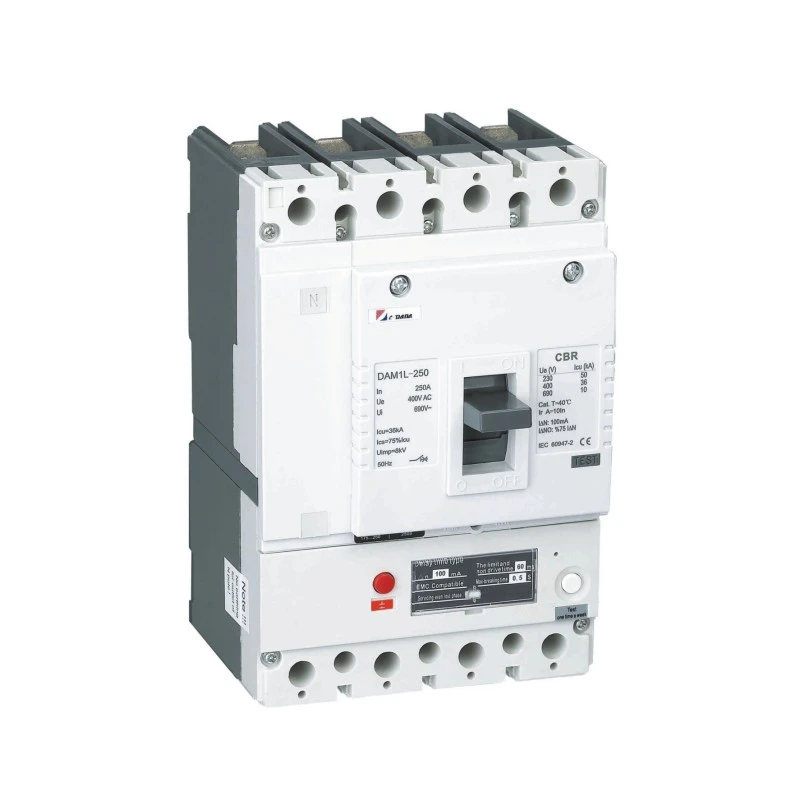

Istič typu AC s prevádzkou na zvyškový prúd
