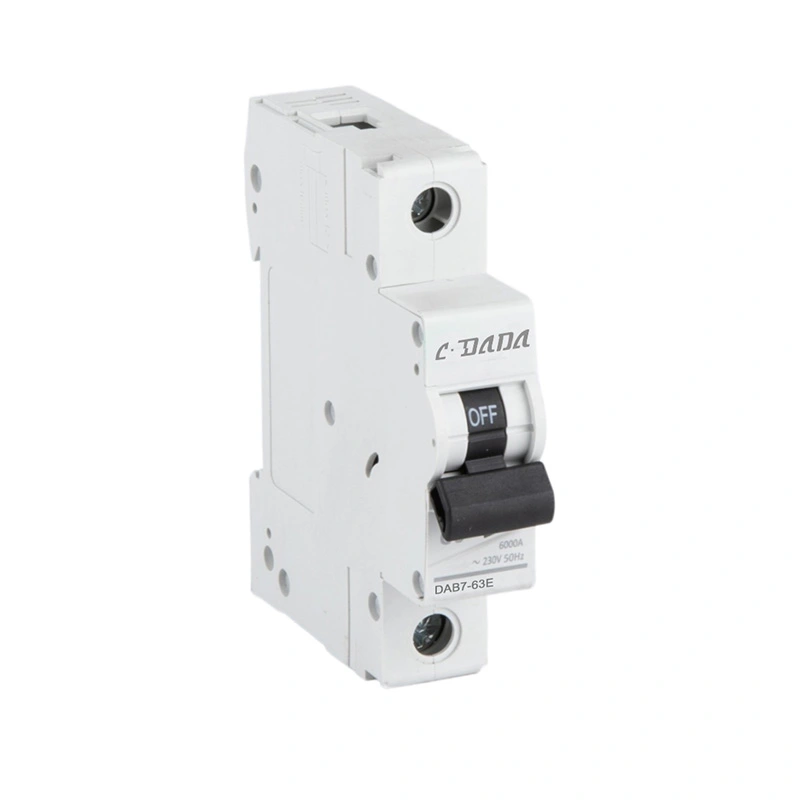

1P 6kA AC miniatúrny istič
Model:CDADA Series AC MCB
Neváhajte kontaktovať CDADA a získajte náš 1P 6kA AC miniatúrny istič s priamou cenou z výroby, ktorý ponúka spoľahlivú ochranu proti preťaženiu a skratu s kompaktným dizajnom na DIN lištu. Tento produkt sa vyznačuje presným tepelno-magnetickým vypínaním a jasnou indikáciou stavu, jednoduchou inštaláciou a údržbou. Poskytuje stabilný výkon pre obytné a ľahké komerčné okruhy, čím zaisťuje bezpečné napájanie s dlhou životnosťou.
AC miniatúrny istič CDADA 1P 6kA je vysoko kvalitný jednopólový miniatúrny istič určený pre striedavé nízkonapäťové systémy. Poskytuje spoľahlivú ochranu proti preťaženiu a skratu, účinne chráni elektrické obvody a pripojené zariadenia. Tento AC MCB vyrobený podľa prísnych medzinárodných noriem je ideálny pre distribútorov, OEM a dodávateľov elektrických zariadení, ktorí hľadajú odolné a nákladovo efektívne riešenia ochrany.
Vlastnosti a výhody produktu
★ Kompaktný dizajn: Priestorovo úsporná konštrukcia vhodná pre štandardné rozvodnice
★ Vysoká vypínacia kapacita: 6kA schopnosť skratového prerušenia pre zvýšenú bezpečnosť
★ Presné vypínanie: Tepelno-magnetická spúšť zaisťuje presnú ochranu proti preťaženiu a skratu
★ Clear Status Indication: Viditeľné okno ON/OFF pre rýchle overenie stavu okruhu
★ Bezpečné zapojenie: Vysokokvalitné koncovky so stabilným pripojením, ktoré znižujú prechodový odpor
★ Odolná konštrukcia: Puzdro spomaľujúce horenie s vysokou teplotnou odolnosťou
★ Jednoduchá inštalácia: Štandardný 35mm držiak na DIN lištu pre rýchlu montáž
★ Spoľahlivá kvalita: 100% úplná kontrola pred odoslaním, konzistentný výkon
Aplikácie
★ CDADA 1P 6kA AC miniatúrny istič je široko používaný v:
★ Obytné budovy, byty a vily
★ Administratívne budovy, nákupné centrá a obchodné zariadenia
★ Dielne a výrobné závody ľahkého priemyslu
★ Nákupné centrá, hotely a reštaurácie
★ Projekty verejných zariadení a infraštruktúry
★ Ochrana osvetľovacích obvodov a malých energetických zariadení
Technické parametre
|
Položka |
Špecifikácia |
|
Model |
CDADA séria AC MCB |
|
Štandardné |
IEC60898 |
|
Typ |
AC MCB (miniatúrny istič) |
|
Poliaci |

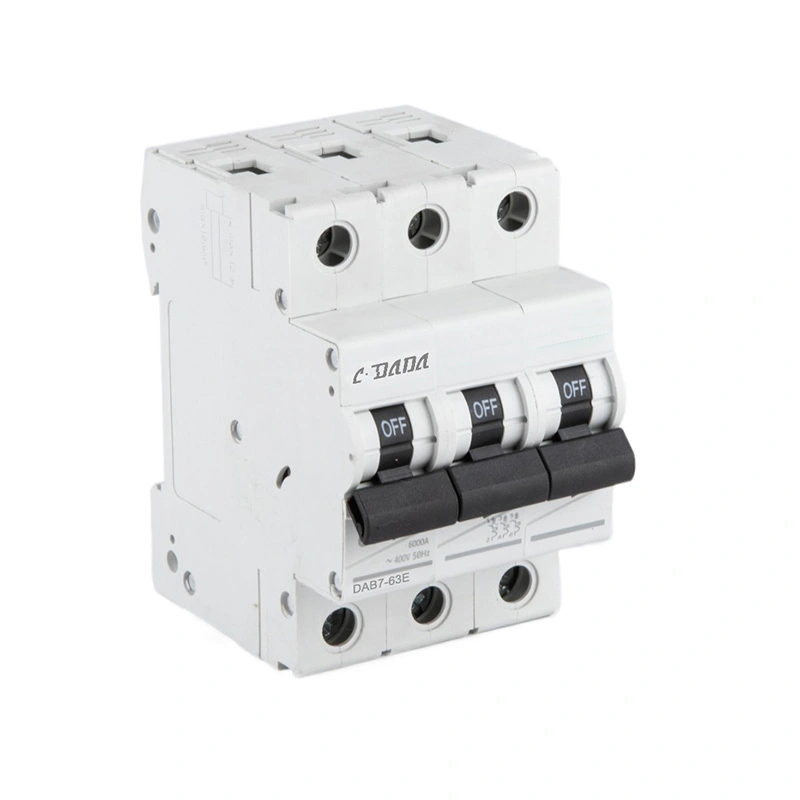

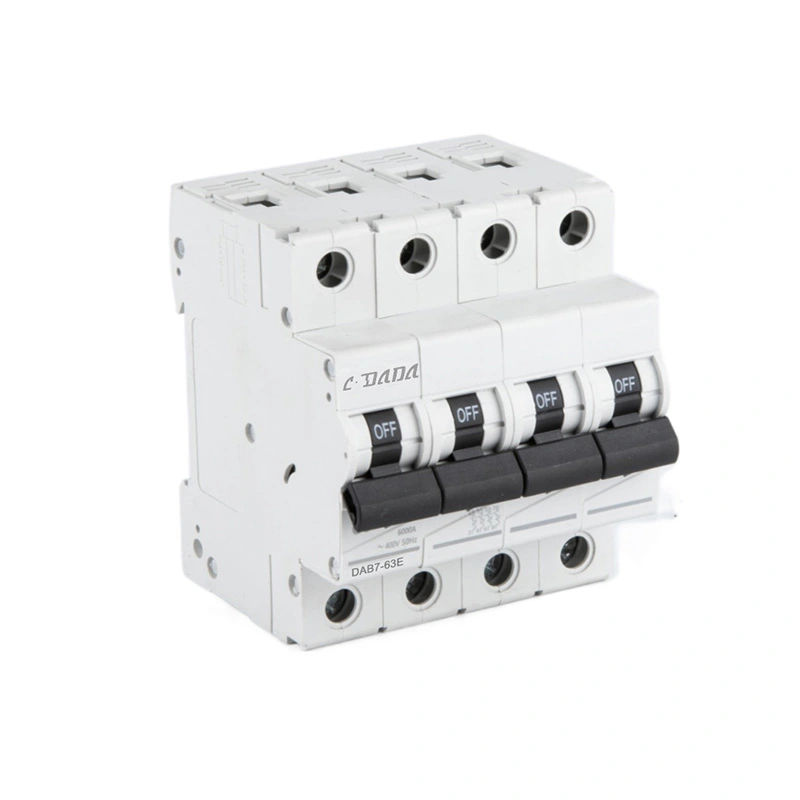

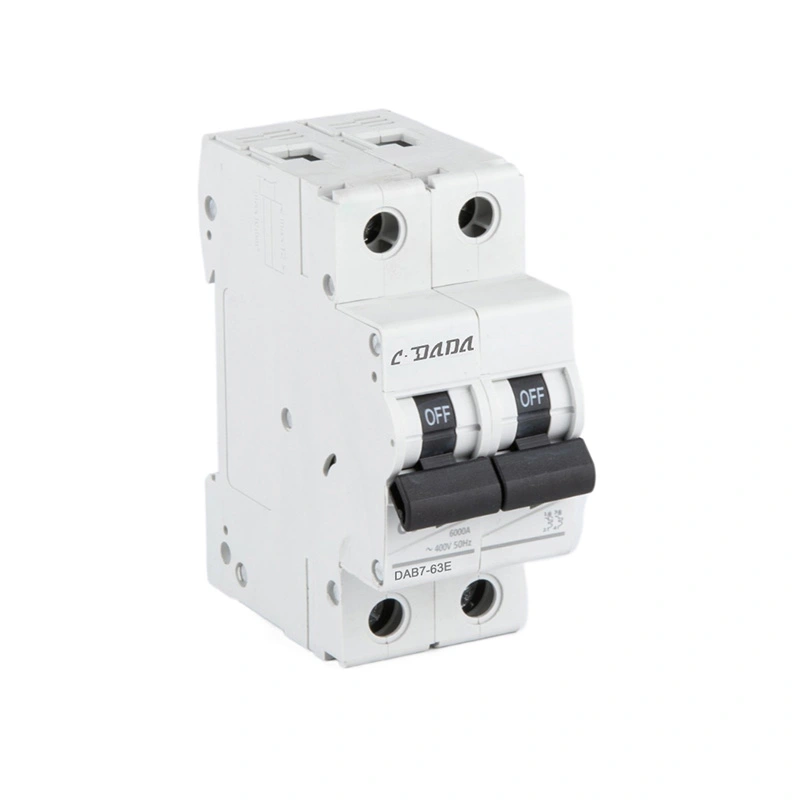

1P, 2P, 3P, 4P |
|
Breaking Capacity |
6 kA |
|
Rated Current |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Vypínacia krivka |
B, C, D (voliteľné) |
|
Menovité napätie |
AC 230V, 400V |
|
Izolačné napätie |
600 V |
|
Impulzné napätie |
6 kV |
|
Stupeň ochrany |
IP20 |
|
Inštalácia |
35 mm DIN lišta |
|
Prevádzková teplota |
-5 ℃ ~ +40 ℃ |
|
Mechanický život |
≥20 000 operácií |
|
Elektrická životnosť |
≥ 4 000 operácií (pri menovitom prúde) |
|
Súlad s normami |
IEC60898-1, IEC60898-2 |
Obrysové rozmery
★ Šírka: 17,8 mm na tyč (štandardná veľkosť s jednou tyčou)
★ Výška: Približne 85-92 mm (líši sa podľa aktuálneho hodnotenia)
★ Hĺbka: Približne 68-72 mm
★ Kapacita zapojenia: 1,5-16mm² flexibilný alebo pevný medený kábel
★ Štandardná kompatibilita: Hodí sa pre všetky 35 mm systémy DIN lišty (TS35/7,5, TS35/15)
IEC 60898-1

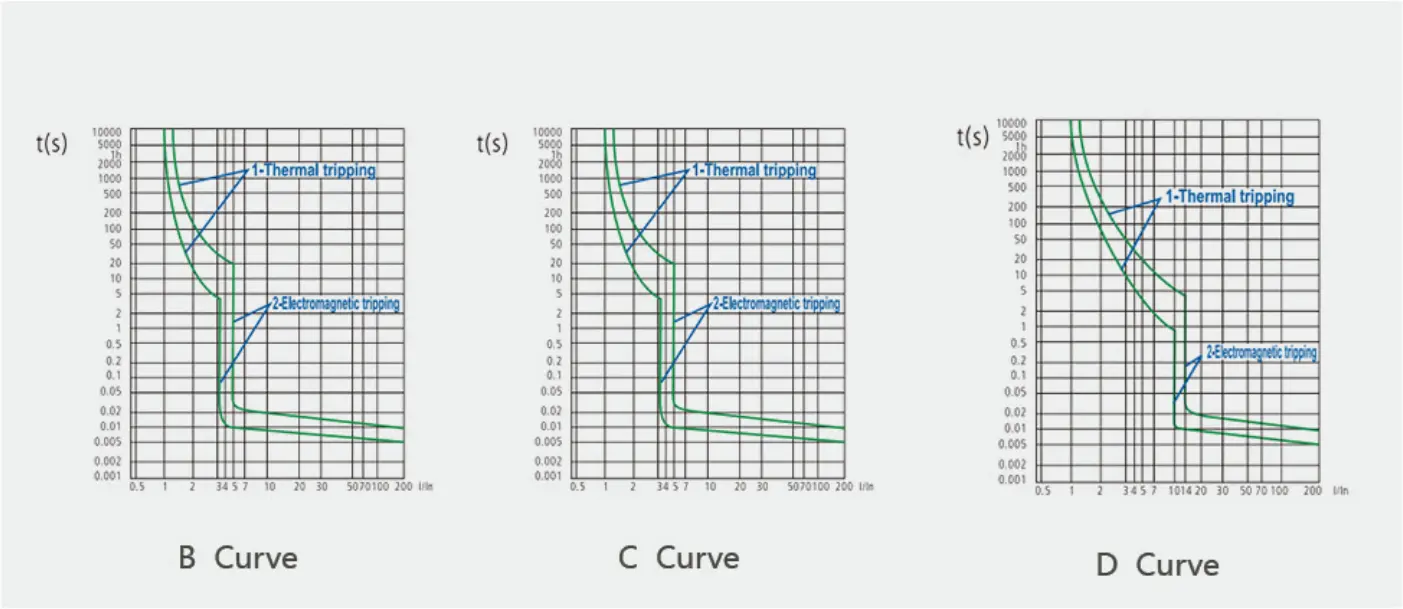

Magnetické uvoľnenie
Keď dôjde k skratu obvodu, okamžité vypnutie sa dosiahne magnetom so železným jadrom. Podľa normy 1EC60898 možno tento produkt rozdeliť do troch typov: B, C a D.
|
|
Testovací prúd |
Čas výletu |
Aplikácie |
|
Krivka B |
3ln 5 ln |
0,1 |
Typ B je použiteľný len pre aktívne záťaže: -Elektrický ohrievač-Ohrievač vody-Elektrická pec |
|
Krivka C |
5 palcov 10 ln |
0,1 |
Typ C je vhodný pre bežné zaťaženie: -Lampa - Napájacia zásuvka - Malý výkonný motor |
|
D krivka |
10 ln 20In |
0,1 |
Ovládajte a chráňte obvody pomocou okamžitého nárazového prúdu (veľké motory) |
Tepelné uvoľnenie
●Keď v obvode dôjde k preťaženiu, bimetalový pásik ističa sa vplyvom tepla ohne, čo spôsobí odpojenie kontaktov a tepelné vypnutie;
●Norma IEC definuje časový rozsah vypínania pre rôzne prúdy preťaženia;
●Referenčná teplota testovacieho prostredia je 30 °C.
|
Testovací prúd |
Čas výletu |
|
1,13 ln |
t z 1h (v ≦ 63A) |
|
1,45 ln |
t<1h(In ≦ 63A) |
|
2,55 ln |
1s<1h<60s(In≤32A)1s |

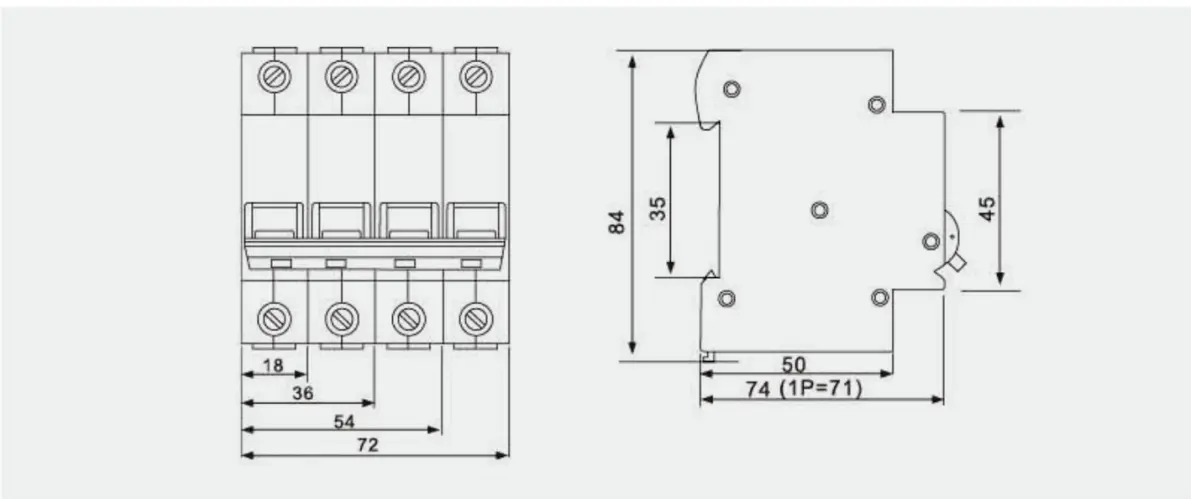

●Rozmery produktu a inštalácie (MM)
Výrobok je namontovaný na vodiacej lište s maximálnou kapacitou pripojenia 25 mm2.
Kontrola kvality

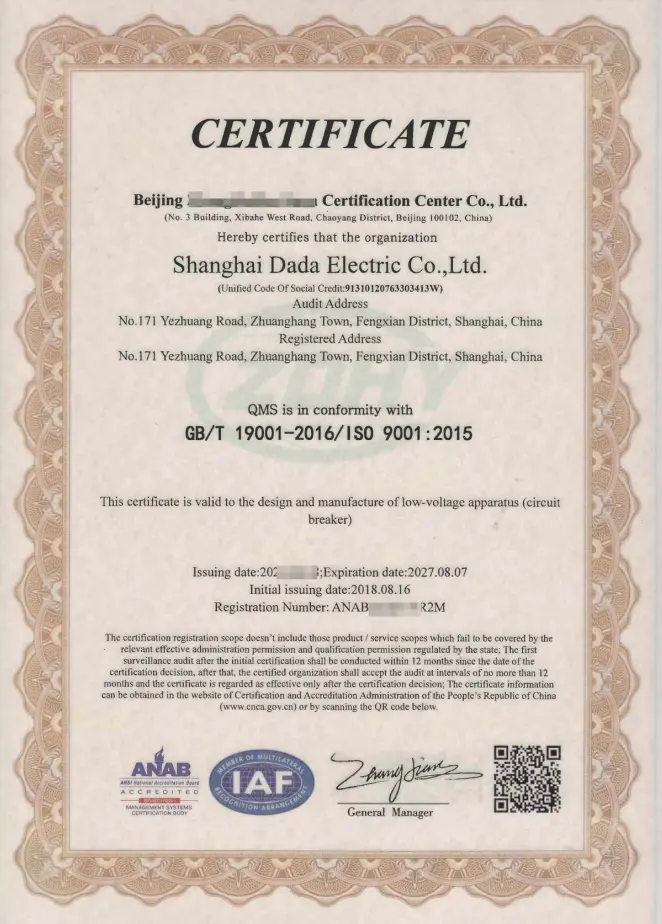

★ ISO9001 Certified Manufacturing: Prísny systém riadenia kvality počas výroby
★ Komplexné testovanie: 100% kontrola vrátane vypínacích charakteristík, nárastu teploty a testov napätia
★ Vlastná výroba: 90 % kľúčových komponentov sa vyrába interne pre konzistentnosť kvality
★ Environmentálne testovanie: Prevádzka pri vysokej/nízkej teplote, overenie odolnosti voči vlhkosti
★ Zabezpečenie spoľahlivosti: Dlhodobé testovanie odolnosti pre predĺženú životnosť
Balenie a doprava
★ Štandardné exportné balenie: Vlnité kartóny s ochranou
★ Jasné označenie: Číslo modelu, prúdové hodnotenie, počet pólov, množstvo a informácie o certifikácii
★ Ochranné balenie: skupinová krabica pre 12 jednotiek, aby sa zabránilo poškodeniu počas prepravy
★ Možnosti dopravy: Vhodné pre námornú, leteckú a pozemnú dopravu; k dispozícii na hromadnú prepravu
★ Vlastné balenie: Možnosti balenia OEM dostupné pre značkových partnerov
Prípady úspechu zákazníkov
★ CDADA 1P 6kA AC miniatúrny istič nadviazal dlhodobú spoluprácu s klientmi po celom svete:
★ Rezidenčné projekty: Dodáva sa developerom bytov v juhovýchodnej Ázii, na Strednom východe a v Južnej Amerike
★ Komerčné inštalácie: Partnerstvo s dodávateľmi elektrických zariadení v Európe, Afrike a Ázii pre komerčné stavebné projekty
★ OEM partnerstvá: Spolupráca s globálnymi elektrickými značkami pre súkromné označovanie a prispôsobené riešenia
★ Priemyselné aplikácie: Poskytuje sa výrobným zariadeniam na ochranu strojov a zariadení
★ Siete distribútorov: Spolupráca s regionálnymi distribútormi vo viac ako 30 krajinách na splnenie miestneho trhu
