Prečo je istič ochrany motora nevyhnutný pre spoľahlivú prevádzku motora?

Elektromotory sú hnacou silou priemyselnej automatizácie, výrobných systémov, zariadení HVAC, čerpadiel, dopravníkov, kompresorov a nespočetných komerčných aplikácií. Motory však čelia rôznym elektrickým rizikám vrátane preťaženia, skratu, výpadku fázy, stavu zablokovaného rotora a kolísania napätia. Bez náležitej ochrany môžu tieto problémy viesť k nákladným prestojom, poškodeniu zariadenia, bezpečnostným rizikám a zníženej prevádzkovej efektívnosti.

Tento komplexný sprievodca vysvetľuje všetko, o čom potrebujete vedieťOchranné ističe motora(MPCB), vrátane ich pracovných princípov, výhod, kritérií výberu, úvah o inštalácii, aplikácií, postupov údržby a bežných chýb, ktorým sa treba vyhnúť. Či už ste inžinier, dodávateľ, správca zariadenia alebo výrobca zariadení, tento článok vám pomôže robiť informované rozhodnutia pri ochrane cenných motorových aktív.

Čo je to istič ochrany motora?

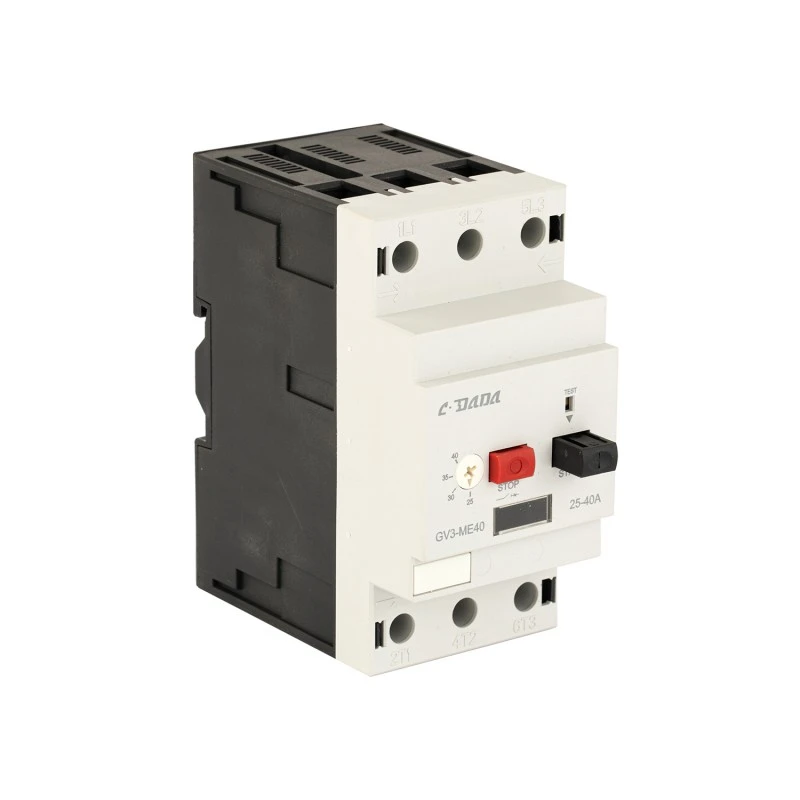

Motor Protection Circuit Breaker (MPCB) je špecializované elektrické ochranné zariadenie navrhnuté špeciálne na ochranu elektromotorov pred abnormálnymi prevádzkovými podmienkami. Na rozdiel od štandardných ističov, MPCB kombinuje ochranu proti preťaženiu, ochranu proti skratu a ochranu pred stratou fázy do jedného kompaktného zariadenia.

Jeho primárnym účelom je odhaliť škodlivé elektrické podmienky predtým, ako poškodia vinutia motora, izolačné systémy, ložiská a pripojené zariadenia. MPCB ​​sa bežne inštalujú v riadiacich centrách motorov, priemyselných ovládacích paneloch, výrobných zariadeniach, komerčných budovách a automatizačných systémoch.

Integráciou viacerých ochranných funkcií do jedného zariadenia MPCB zjednodušujú návrh elektrického systému a zároveň zlepšujú spoľahlivosť a bezpečnosť.

Prečo potrebujú elektromotory ochranu?

Elektromotory predstavujú pre podniky významnú investíciu. Aj jediná porucha motora môže mať za následok oneskorenie výroby, drahé opravy a prerušenie prevádzky.

Bežné motorické ohrozenia zahŕňajú:

• Podmienky preťaženia
• Skraty
• Fázová nerovnováha
• Strata fázy
• Situácia so zablokovaným rotorom
• Udalosti podpätia
• Nadmerné štartovacie prúdy
• Mechanické zaseknutia
• Poruchy elektroinštalácie
• Rozpad izolácie

Bez primeranej ochrany môžu tieto problémy vytvárať nadmerné teplo, ktoré poškodzuje vinutia motora a výrazne skracuje životnosť zariadenia.

Ako funguje istič ochrany motora?

MPCB ​​nepretržite monitoruje elektrický prúd pretekajúci obvodom motora. Keď nastanú abnormálne podmienky, istič automaticky odpojí napájanie skôr, ako môže dôjsť k poškodeniu.

Zariadenie vo všeobecnosti využíva dva ochranné mechanizmy:

• Tepelná ochrana:Reaguje na predĺžené prúdy preťaženia.
• Magnetická ochrana:Okamžite reaguje na skratové poruchy.

Tepelné prvky reagujú na teplo generované nadmerným prúdom, zatiaľ čo magnetické prvky detekujú náhle prúdové špičky a takmer okamžite sa vypnú.

Tento prístup dvojitej ochrany zaisťuje efektívne riešenie postupných aj náhlych elektrických porúch.

Kľúčové komponenty MPCB

Moderné ističe na ochranu motora obsahujú niekoľko integrovaných komponentov:

• Mechanizmus tepelného preťaženia
• Magnetická skratová spúšť
• Volič aktuálneho nastavenia
• Manuálny vypínač ON/OFF
• Indikátor cesty
• Komora na zhášanie oblúka
• Spojovacie svorky
• Kompatibilita s pomocnými kontaktmi

Spoločne tieto komponenty poskytujú komplexnú ochranu motora pri zachovaní jednoduchosti obsluhy a údržby.

Hlavné výhody používania MPCB

Podniky v rôznych odvetviach si vyberajú MPCB, pretože ponúkajú významné prevádzkové výhody.

Finančné výhody často prevažujú nad počiatočnou investíciou, pretože bránia nákladným výmenám motorov a prerušeniam výroby.

Ochranný istič motora vs. tradičné ochranné zariadenia

Toto porovnanie jasne ukazuje, prečo sú špeciálne zariadenia na ochranu motora uprednostňované pre kritické aplikácie motora.

Bežné priemyselné aplikácie

Ochranné ističe motora sa používajú v mnohých priemyselných odvetviach:

• Výrobné závody
• Zariadenia na úpravu vody
• HVAC systémy
• Ťažobné operácie
• Ropné a plynové zariadenia
• Závody na spracovanie potravín
• Baliace stroje
• Dopravníkové systémy
• Čerpacie stanice
• Obchodné budovy

Všade, kde hrajú elektromotory rozhodujúcu prevádzkovú úlohu, MPCB pomáhajú zabezpečiť spoľahlivosť a kontinuitu.

Ako vybrať správny istič na ochranu motora

Výber správneho MPCB si vyžaduje starostlivé zhodnotenie niekoľkých faktorov.

Správne dimenzovanie zabraňuje nepríjemnému vypínaniu pri zachovaní účinnej ochrany.

Najlepšie postupy inštalácie

• Postupujte podľa pokynov výrobcu.
• Skontrolujte zapojenie vodičov.
• Zabezpečte správne vetranie.
• Použite odporúčané veľkosti káblov.
• Vykonajte test izolácie.
• Skontrolujte špecifikácie krútiaceho momentu.
• Jasne označte všetky okruhy.
• Vykonajte skúšky pri uvedení do prevádzky.

Profesionálna inštalácia výrazne zlepšuje prevádzkovú spoľahlivosť a bezpečnosť.

Údržba a odstraňovanie problémov

Bežná údržba pomáha maximalizovať výkon a životnosť ističa.

• Pravidelne kontrolujte terminály.
• Skontrolujte známky prehriatia.
• Overte nastavenia cesty.
• Pravidelne testujte prevádzku.
• Odstráňte nahromadený prach.
• Monitorujte nepríjemné výlety.
• Skontrolujte podmienky zaťaženia.

Včasná detekcia potenciálnych problémov zabráni neočakávaným poruchám a nákladným prestojom.

Bežné chyby, ktorým sa treba vyhnúť

• Predimenzovanie ističa
• Ignorovanie údajov na typovom štítku motora
• Nesprávne aktuálne nastavenia
• Slabé pripojenia terminálov
• Nedostatok údržby
• Použitie štandardných ističov namiesto MPCB
• Ignorovanie podmienok prostredia

Vyhýbanie sa týmto chybám môže výrazne zlepšiť účinnosť ochrany motora.

Budúce trendy v technológii ochrany motora

Priemyselná automatizácia naďalej poháňa inovácie v systémoch ochrany motorov.

Medzi nové vývojové trendy patrí:

• Inteligentná integrácia monitorovania
• Priemyselná konektivita IoT
• Možnosti prediktívnej údržby
• Diaľková diagnostika
• Analytika energetickej účinnosti
• Cloudové monitorovacie platformy
• Vylepšené algoritmy digitálnej ochrany

Tieto technológie poskytujú lepší prehľad o zdraví motora a prevádzkovom výkone.

Často kladené otázky

Q1: Aký je primárny účel ističa na ochranu motora?

Ochranný istič motora chráni motory pred preťažením, skratom a výpadkom fáz.

Q2: Môže MPCB nahradiť poistku?

V mnohých aplikáciách áno. MPCB ​​ponúkajú resetovateľnú ochranu a ďalšie funkcie špecifické pre motor.

Q3: Ako určím správnu veľkosť MPCB?

Použite menovitý prúd motora a prevádzkové charakteristiky uvedené na typovom štítku.

Q4: Sú MPCB vhodné pre trojfázové motory?

áno. Väčšina priemyselných MPCB je špeciálne navrhnutá na ochranu trojfázových motorov.

Otázka 5: Ako často by sa mal MPCB kontrolovať?

Frekvencia kontrol závisí od prevádzkových podmienok, ale vo všeobecnosti sa odporúčajú každoročné kontroly.

Otázka 6: Môžu MPCB pomôcť znížiť náklady na údržbu?

áno. Zabránením poškodeniu motora a neočakávaným poruchám môžu MPCB výrazne znížiť náklady na údržbu.

Záver

Ochranný istič motora je jedným z najdôležitejších komponentov v akomkoľvek elektrickom systéme poháňanom motorom. Poskytuje komplexnú ochranu proti preťaženiu, skratom, výpadkom fáz a iným potenciálne škodlivým stavom a zároveň zlepšuje prevádzkovú spoľahlivosť a životnosť zariadenia.

Či už prevádzkujete výrobné zariadenie, komerčnú budovu, úpravňu vody alebo systém priemyselnej automatizácie, investícia do správneho riešenia ochrany motora pomáha chrániť kritické aktíva, znižovať prestoje a zvyšovať bezpečnosť na pracovisku.

Shanghai DaDa Electric Co., Ltd.sa zaviazala poskytovať spoľahlivé produkty na ochranu obvodov navrhnuté tak, aby spĺňali náročné požiadavky priemyselných a komerčných aplikácií na celom svete.

Kontaktujte násdnes, aby ste prediskutovali svoje projektové požiadavky, získali technickú podporu a objavili ideálne riešenie ochrany motora pre vaše podnikanie.
