MCCB s ochranou proti úniku

Vylepšite elektrickú bezpečnosť nad rámec ochrany proti preťaženiu a skratu s MCCB radu CDADA DAM1L s ochranou proti úniku, integrovaným ističom so zabudovanou funkciou zvyškového prúdu (RCD/ELCB). Tento únikový MCCB 4P, navrhnutý profesionálnym výrobcom Shanghai DADA Electric CO., LTD podľa medzinárodných štandardov, kombinuje vysokovýkonnú distribúciu energie s detekciou zemných porúch, ktorá šetrí život a požiar.

Dimenzovaný od 10A do 500A pri 400V/415V ponúka nastaviteľný zvyškový prevádzkový prúd (30mA–1000mA) a voliteľné časové oneskorenie – umožňujúce ochranu na mieru pre osobnú bezpečnosť (≤30mA) alebo protipožiarnu ochranu (100mA–500mA+). S viacfázovo napájanou elektronikou zostáva funkčný, aj keď jedna fáza zlyhá alebo napätie klesne na 50 V, čo zaisťuje bezkonkurenčnú spoľahlivosť v kritickej infraštruktúre, ako sú tunely, výškové budovy, dopravné uzly a priemyselné závody.

Kľúčové špecifikácie

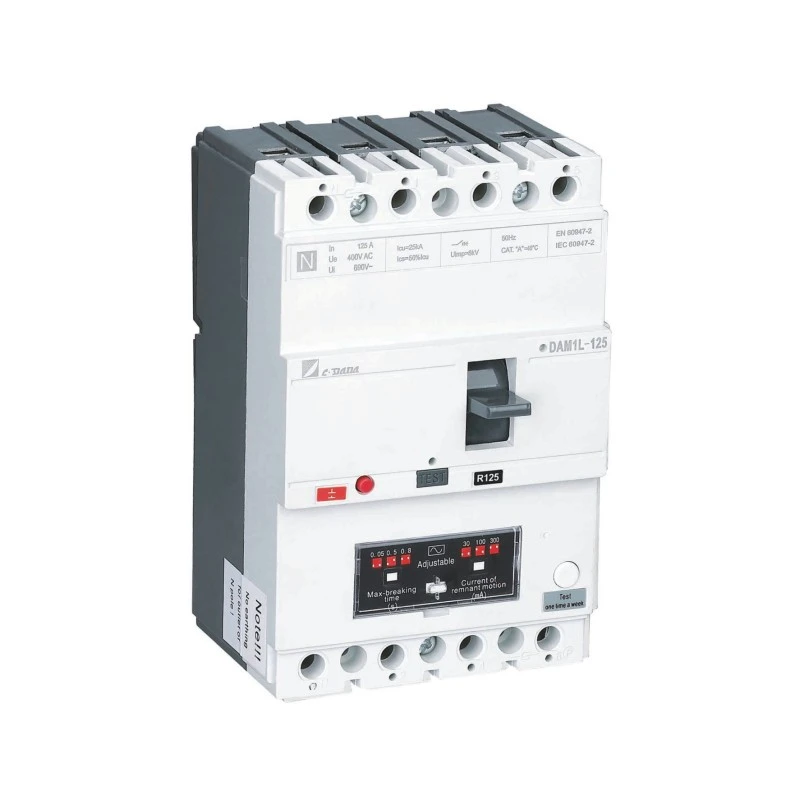

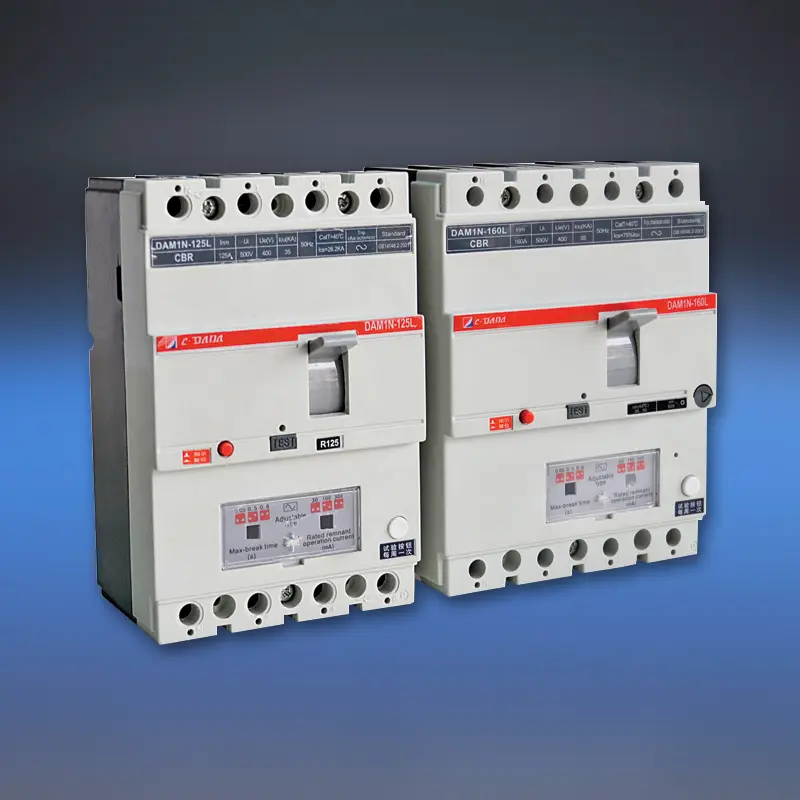

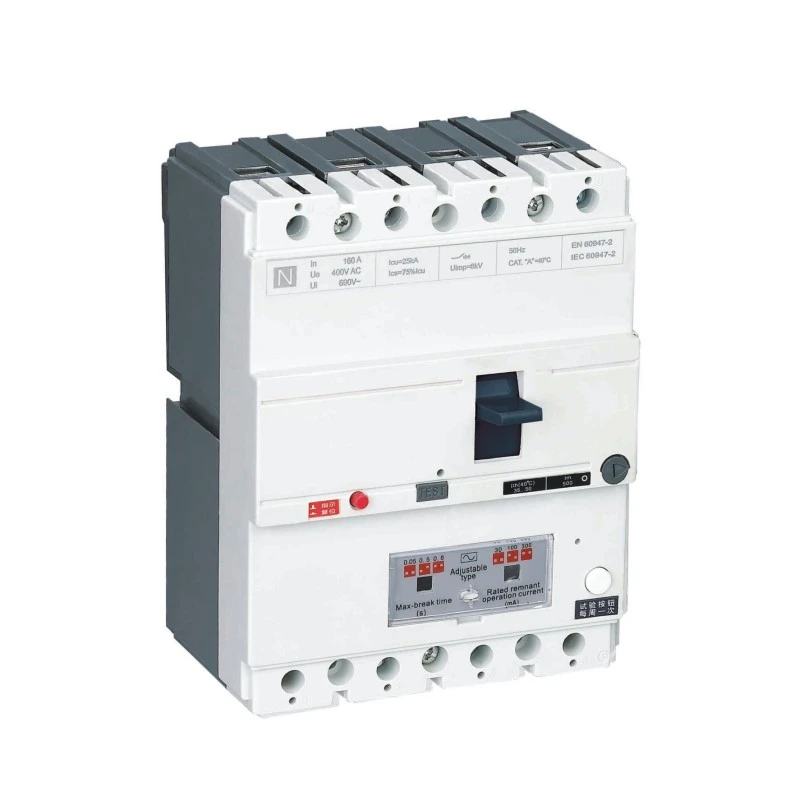

Model: Séria DAM1L – MCCB s únikom uzemnenia (MCCB typu CBR)

Palice: 4P (štandardné; 3P dostupné na požiadanie)

Menovitý prúd (In): 10A – 500A

Menovité napätie: 400V / 415V AC, 50Hz

Izolačné napätie (Ui): 400V (≤160A), 690V (>250A)

Nastavenia zvyškového prúdu (I△n): 30 mA, 100 mA, 300 mA, 500 mA, 1 000 mA

Nastaviteľnosť: Nastavenie I△n a času vypnutia na mieste (okamžité alebo oneskorené)

Typy vypínacej kapacity:

Typ B: Základný (Inm < 100 A)

Typ S: Štandardný

Typ H: Vysoká odolnosť (>160A)

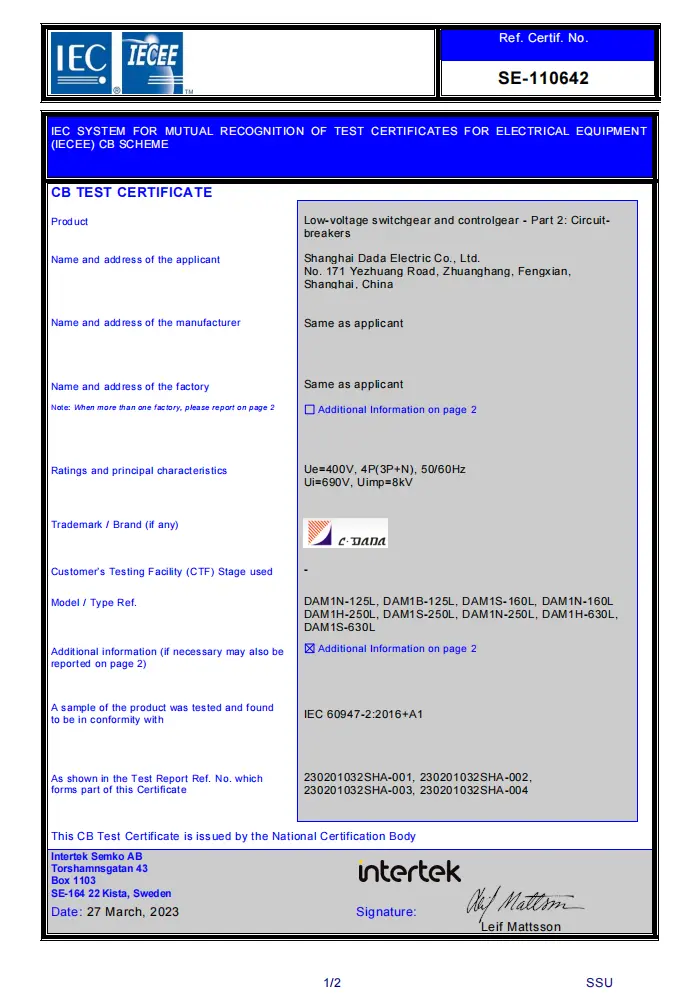

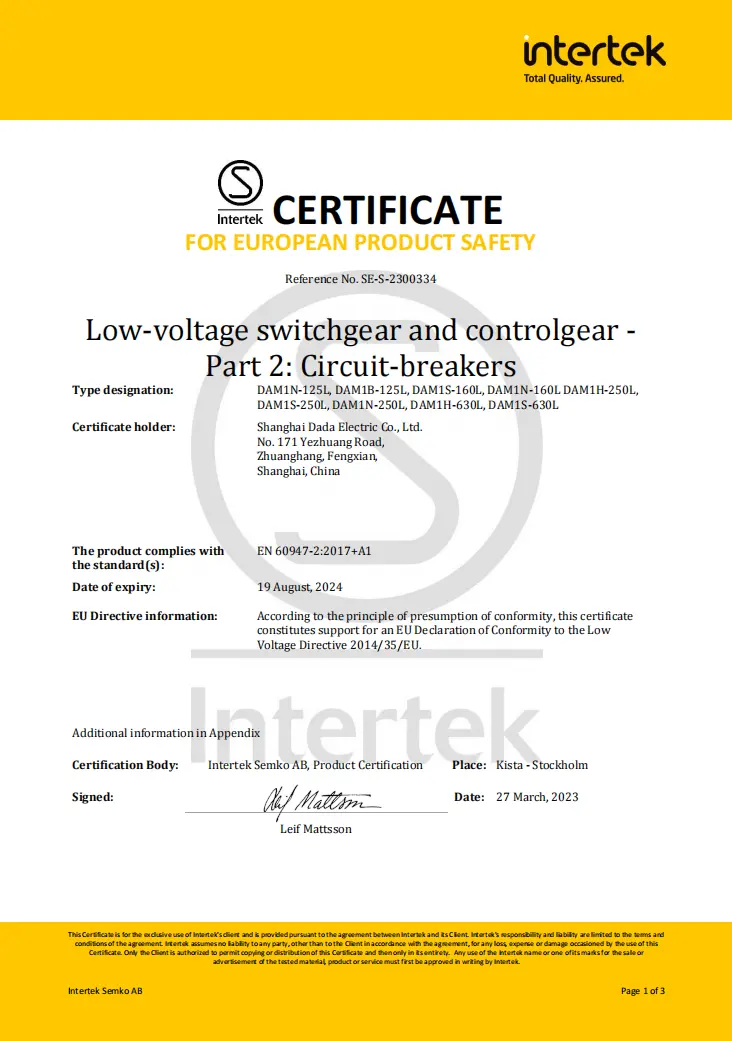

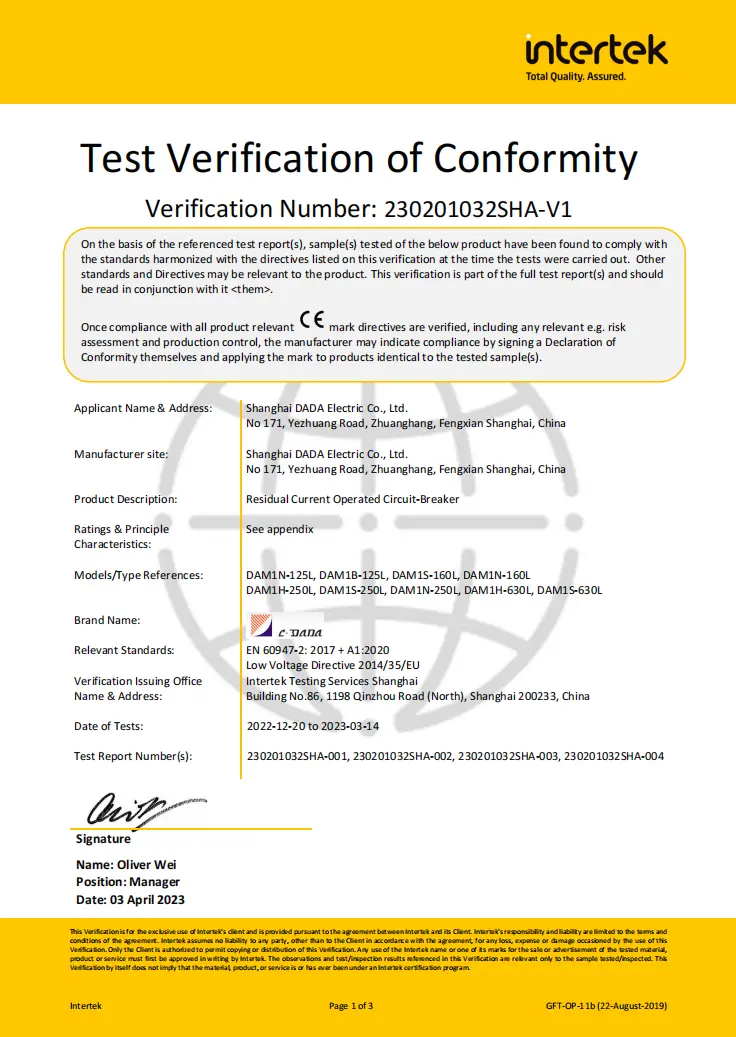

Certifikáty: CE, CB, SEMKO

Kľúčové vlastnosti:

★ Obvod RCD s viacfázovým napájaním → funguje až do 50V

★ Samostatné hlavné a oblúkové kontakty

★ Tlačidlo na testovanie stlačením

★ Nastaviteľné magnetické nastavenie (0,8–1,0 × In)

★ Silná schopnosť EMI/RFI proti rušeniu

★ Kompletný sortiment príslušenstva: vypínacia spúšť, pomocné/poplachové kontakty, otočná rukoväť

Technický list

Ističe zemného prúdu (ELCB)
Model			DAM1-125L			DAM1-160L
Kód Breaking Capacity			B	N	S	B	N	S
Menovitý prúd veľkosti rámu – Inm (A)			125A			160A
Menovitý prúd (40, 50 alebo 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125 A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160 (150) A
Ui (V)			690 V			690 V
Ue (V)			400 V			400/415V
Počet pólov			4P			4P
ICU (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (vrchol)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Prahová hodnota zvyškového prúdu (mA)			100-300-500			100-300-500
Časové oneskorenie (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrické vlastnosti (V)			2500			3000
lonizačná vzdialenosť (mm)			≤30/0			≤30/0
Vytrvalosť	Celkový počet cyklov		8000			8000
	Elektrická životnosť		1000			1000
	Mechanický život		7000			7000
Kategória (EN 60947-2/IEC 60947-2)	Hlavný okruh		A/0			A/0
	Pomocný okruh		AC-15			AC-15
Uvoľnenie pod napätím			√			√
Spúšťač			√			√
Pomocný kontakt			√			√
Poplachový kontakt			√			√
Pomocný kontakt a poplachový kontakt			√			√
Mechanizmus ovládania rukoväte			√			√
Elektrický operačný mechanizmus			√			√
Kryt terminálu			√			√
Oddeľovač fáz			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Hmotnosť	Opravená verzia 3P/4P		-			-
	Verzia zásuvného modulu 3P/4P		-			-
	Vytiahnite verziu 3P/4P		-			-

Prečo si vybrať CDADA MCCB s ochranou proti úniku?

★ Skutočná integrovaná bezpečnosť

Na rozdiel od prídavných modulov RCD má DAM1L zabudovanú, továrensky kalibrovanú ochranu proti úniku – zaisťuje dokonalú koordináciu a odstraňuje problémy s kompatibilitou.

★ Viacfázové napájanie pre obvod RCD

Skoré RCD zlyhali, ak došlo k strate jednej fázy. Dizajn CDADA využíva všetky fázy na napájanie ochrannej elektroniky, takže funguje aj počas straty fázy alebo silného podpätia.

★ Ciele dvojitej ochrany v jednom zariadení

◆ 30 mA: Spĺňa požiadavky IEC na ochranu osôb pred úrazom

◆ 100 mA – 1 000 mA: Zabraňuje požiarom spôsobeným degradáciou izolácie z malých, pretrvávajúcich zemných porúch

★ Nastaviteľné v teréne pre podmienky skutočného sveta

Jemne dolaďte citlivosť a časové oneskorenie, aby ste predišli nepríjemnému zakopávaniu vo vlhkom prostredí (napr. autoumyvárne, farmy) pri zachovaní bezpečnosti.

★ Spoľahlivosť priemyselnej triedy

Vysoká vypínacia schopnosť (typ H), robustné oddelenie oblúka a ochrana svoriek IP20+ ho predurčujú do náročných komerčných a priemyselných prostredí.

★ Globálna zhoda, miestna hodnota

Certifikované pre Európu (CE/CB), severské krajiny (SEMKO) – ideálne pre exportné projekty – s konkurenčnými cenami od dôveryhodného čínskeho výrobcu.

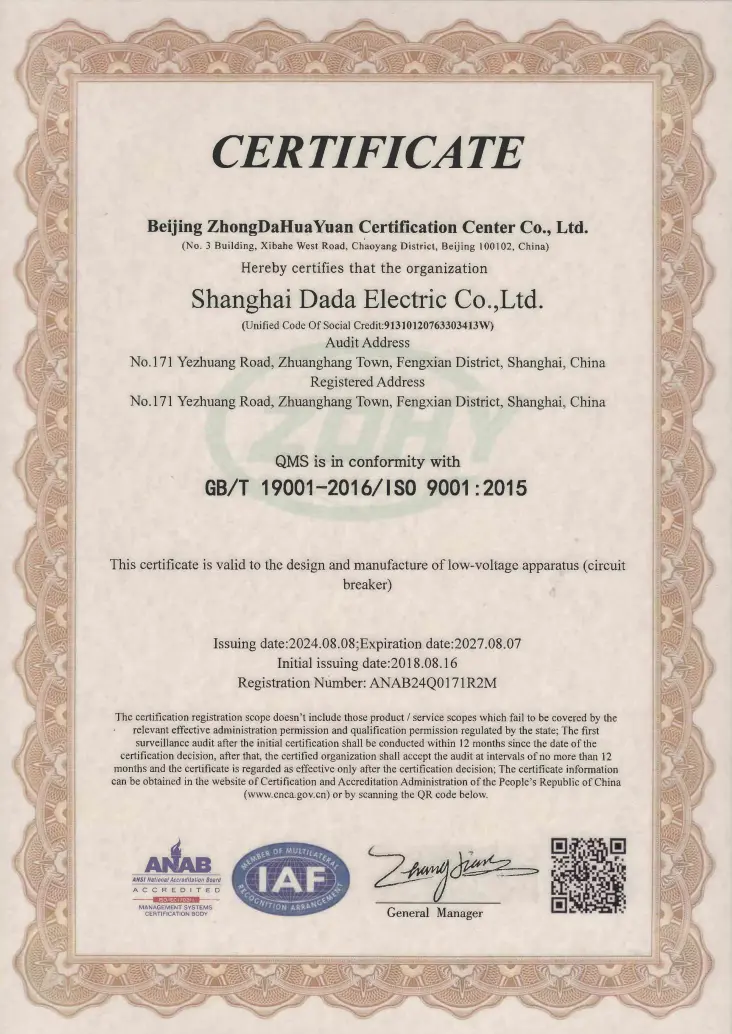

★ Náš výrobný závod je certifikovaný podľa systému manažérstva kvality ISO9001:2015.

Typické aplikácie

Výškové obytné budovy: Hlavný vchod alebo podlahové panely (300 mA na zníženie rizika požiaru)

Tunely a podchody: Kritická infraštruktúra vyžadujúca bezpečnú detekciu úniku

Nemocnice a školy: 30mA ochrana vo vlhkých priestoroch (laboratóriá, toalety)

Priemyselné závody: Motorové napájače s monitorovaním zemného spojenia

Stavenisko: Dočasný rozvod elektriny s ochranou osôb

FAQ

Q1: Aký je rozdiel medzi štandardným MCCB a MCCB s ochranou proti úniku?

A1: Štandardný MCCB chráni iba pred preťažením a skratom. DAM1L pridáva detekciu zvyškového prúdu (úniku zeme) – vypnutie, keď prúd uniká do zeme (napr. cez osobu alebo poškodenú izoláciu), čím zabraňuje úrazu elektrickým prúdom alebo požiaru.

Q2: Môžem použiť 100A MCCB RCD na osobnú ochranu?

A2: Len ak je nastavený na 30 mA. Menovitý prúd (100A) definuje nosnosť; zvyškové nastavenie (I△n) definuje bezpečnostnú funkciu. Na ochranu proti šoku musí byť I△n ≤30 mA bez ohľadu na hodnotu In.

Otázka 3: Prečo obvod RCD potrebuje viacfázové napájanie?

A3: Ak je napájaný iba jednou fázou, jednofázové zlyhanie by deaktivovalo ochranu proti úniku. Viacfázový dizajn CDADA zaisťuje, že RCD zostane aktívny aj počas straty fázy alebo nízkeho napätia (až do 50 V), čo je dôležité pre bezpečnú kontinuitu.

Otázka 4: Je MCCB s únikom 4P vhodný pre systémy TT alebo TN-S?

Odpoveď 4: Áno – je určený pre systémy TT, TN-S a IT. Dizajn 4P preruší všetky fázy a neutrál, čo je nevyhnutné pre systémy TT, kde neutrál nie je spoľahlivo uzemnený proti prúdu.

Otázka 5: Prečo zvoliť CDADA pred modulárnymi kombináciami RCD + MCCB?

A5: CDADA DAM1L ponúka:

● Menší priestor (integrované v porovnaní s dvoma zariadeniami)

● Zaručená koordinácia (žiadne riziko nesúladu)

● Nižšie náklady a zložitosť zapojenia

● Vyššia spoľahlivosť (jedna zapečatená jednotka)

● Nastaviteľnosť na mieste nie je možná pri RCD s pevnou citlivosťou
