Prečo sa ochrana DC obvodu stáva kritickou pre budúcnosť energetických systémov?

Globálna energetika je čoraz viac závislá od jednosmerného prúdu. Solárne fotovoltaické polia, systémy na ukladanie energie z batérií, nabíjacie stanice pre elektrické vozidlá, telekomunikačné zariadenia a dátové centrá, všetky obsahujú dôležité sekcie jednosmerného prúdu. Ako sa tieto aplikácie rozširujú, ochrana obvodov sa presúva z podporného komponentu na centrálnu časť bezpečnosti systému. ADC ističmusí rýchlo a bezpečne odpojiť abnormálny prúd, čím sa obmedzí poškodenie káblov, konvertorov, batérií a pripojených zariadení.

Prerušenie DC je technicky odlišné od prerušenia AC. V striedavom obvode prúd prirodzene prekročí nulu mnohokrát za sekundu, čo pomáha uhasiť elektrický oblúk. DC nemá prirodzené prekročenie nuly, takže oblúk môže zostať stabilný aj po oddelení kontaktov. Ističe navrhnuté pre jednosmerný prúd preto vyžadujú vhodné kontaktné štruktúry, zhášacie komory, usporiadanie magnetického vyfukovania, izolačné vzdialenosti a konfigurácie vodičov. Striedavý istič by sa nikdy nemal považovať za vhodný pre jednosmerný prúd len preto, že jeho prúdová hodnota sa zdá byť primeraná.

Jedným z jasných trendov v odvetví je posun smerom k vyššiemu systémovému napätiu a väčšej hustote výkonu. Vyššie jednosmerné napätie môže znížiť prúd pri rovnakom prenášanom výkone, čo pomáha znižovať straty vodičov a požiadavky na káble. To však tiež zvyšuje nároky na koordináciu izolácie a prerušenie oblúka. Výber produktu musí brať do úvahy menovité prevádzkové napätie, menovitý prúd, počet pólov, vypínaciu schopnosť skratu, prostredie použitia a výrobcom špecifikovaný spôsob pripojenia. Požiadavky na polaritu sú obzvlášť dôležité pre niektoré konštrukcie DC ističov.

Ďalším trendom je užšia koordinácia medzi ističmi a elektronickým monitorovaním. Moderné energetické systémy čoraz viac využívajú senzory, ovládače a komunikačné siete na identifikáciu prehriatia, preťaženia, porúch izolácie a abnormálnych prevádzkových vzorov. Mechanická ochrana zostáva nevyhnutná, ale stáva sa súčasťou širšej architektúry ochrany, ktorá môže zahŕňať poistky, prepäťové ochrany, stýkače, zariadenia na monitorovanie izolácie a systémy správy batérií. Selektivita medzi upstream a downstream zariadeniami sa tiež venuje väčšej pozornosti, pretože zbytočné vypnutie môže ovplyvniť celý solárny reťazec, skladovací stojan, nabíjaciu skriňu alebo priemyselný proces.

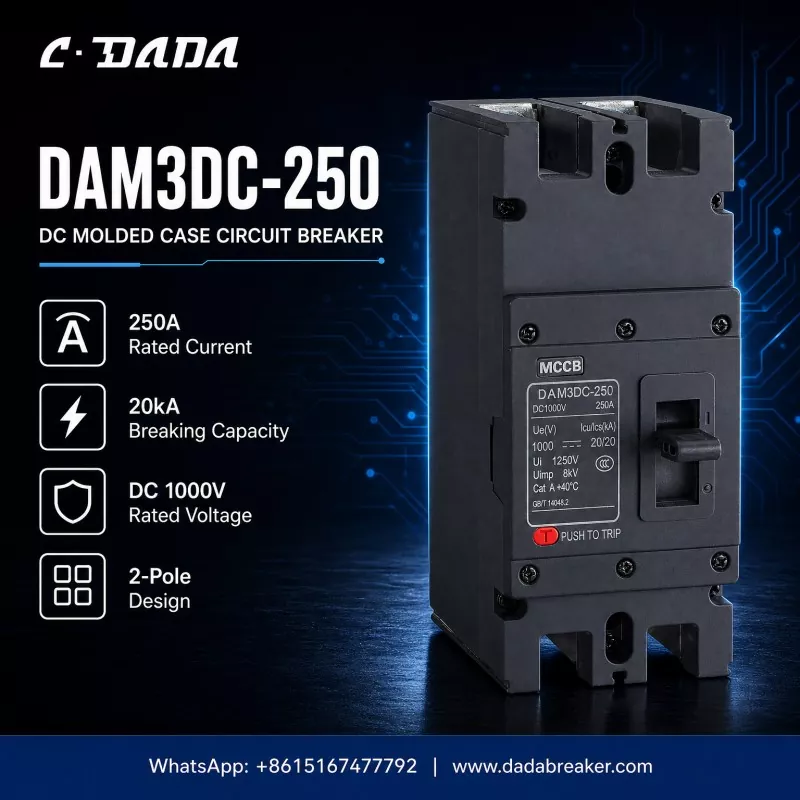

DAM3DC-250 zobrazený podľaShanghai Dada Electricilustruje typ lisovaného jednosmerného ističa používaného v distribúcii vyššieho prúdu. Viditeľné špecifikácie označujú menovitý prúd 250 A, jednosmerné menovité napätie 1000 V, vypínaciu schopnosť 20 kA a dvojpólové prevedenie. Tieto hodnoty popisujú zamýšľaný elektrický rozsah; samy o sebe neurčujú vhodnosť pre každú inštaláciu. Inžinieri musia stále overiť skutočnú úroveň skratu, veľkosť vodiča, teplotu okolia, podmienky krytu, charakteristiky zaťaženia, nadmorskú výšku inštalácie, príslušné normy a požadovanú koordináciu ochrany.

Pre koncových používateľov sú jasné označenia a dokumentácia rovnako cenné, pretože správne rozhodnutia o inštalácii, údržbe a výmene závisia od znalosti overených hodnotení zariadenia a obmedzení v prevádzke.

Pri pohľade do budúcnosti budú kupujúci klásť väčší dôraz na overenie špecifické pre aplikáciu, než na výber zariadení iba podľa aktuálneho hodnotenia. Spoľahlivá ochrana jednosmerného prúdu závisí od správneho prispôsobenia napätia, primeranej schopnosti prerušenia, správnej konfigurácie pólov, riadenej inštalácie a pravidelnej kontroly. Keďže výroba obnoviteľných zdrojov energie, skladovanie a elektrifikovaná doprava sa neustále rozvíja, pochopenie týchto základov pomôže návrhárom systémov znížiť riziko a vybudovať spoľahlivejšie siete jednosmerného prúdu.
