Praktický sprievodca prúdovými ističmi s nadprúdovou ochranou

čo je RCBO?

AnRCBO— Prúdový istič s nadprúdovou ochranou — je nízkonapäťové ochranné zariadenie, ktoré kombinuje ochranu proti preťaženiu, ochranu proti skratu a detekciu zvyškového prúdu (úniku) v jednej lisovanej jednotke. Vo vnútri kompaktného puzdra tepelno-magnetický vypínací mechanizmus zvláda preťaženie a skraty, zatiaľ čo prúdový transformátor s nulovou sekvenciou nepretržite porovnáva prúd tečúci v živom a neutrálnom vodiči. Keď rozdiel prekročí menovitý zvyškový prúd (IΔn), zariadenie sa vypne v priebehu milisekúnd a preruší napájanie skôr, než unikajúci prúd môže poškodiť ľudí alebo spôsobiť požiar.

Kedy zvoliť RCBO: koncové podokruhy, ktoré potrebujú ochranu proti nadprúdu aj ochranu pred únikom osôb – vonkajšie nádoby, obvody spotrebičov, garáže, pivnice, kúpeľne a iné vlhké alebo ľahko dostupné miesta.

DABL-63 patrí do triedy RCBO: jedno zariadenie, tri ochrany – priestorovo a nákladovo najefektívnejšia voľba pre jednofázové koncové obvody v domácnostiach.

Ako si vybrať správne RCBO?

1. Menovitý prúd (In): zodpovedá trvalému zaťaženiu obvodu so svetlou výškou pre nábehové prúdy spotrebičov (napr. 40 A pokrýva štandardné obvody domácich spotrebičov).

2. Vypínacia schopnosť (Icn): musí byť vyššia ako predpokladaný skratový prúd v mieste inštalácie; 6kA pokrýva typické úrovne porúch v obytných a ľahkých komerčných priestoroch.

3. Póly: 1P+N pre jednofázové koncové obvody s kompaktnou montážou na DIN lištu.

4. Vypínacia charakteristika: C-krivka (5–10× In) pre bežné zaťaženie domácností a spotrebičov; B-krivka pre citlivú elektroniku; D-krivka pre štartovanie motora.

5. Normy a certifikácia: Zhoda s normou IEC/EN 61009-1 a označenie CE sú základom pre medzinárodné projekty.

6. Použitie: vonkajšie zásuvky, obvody spotrebičov a osvetlenie garáže/pivnice môžu vyžadovať vyššiu citlivosť ako bežné vnútorné obvody.

Ako vyzerá dobre špecifikovaný RCBO

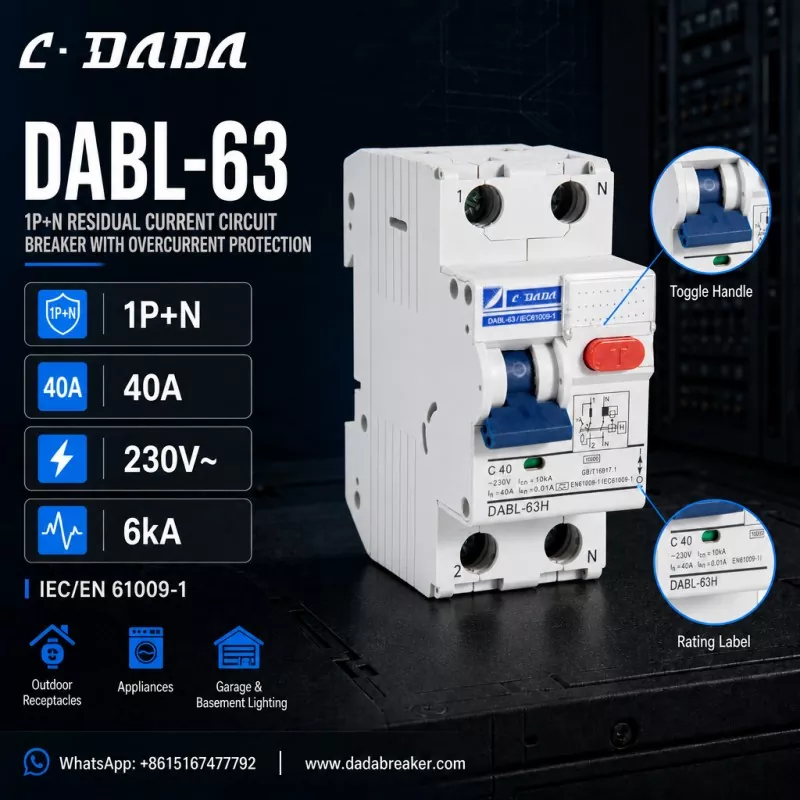

Ak chcete urobiť tento konkrétny, zvážte DABL-63 zC·DADA Electric, prúdový chránič 1P+N s nadprúdovou ochranou, ktorý ilustruje, čo treba hľadať v tejto triede zariadení: konfigurácia 1P+N

● Živý pól spínaný a nasledovaný neutrálom, kompaktný pre štandardné rozvodné dosky na lištu DIN 40A menovitý prúd (In)

● S vypínaním podľa krivky C (C40) menovité napätie 230 V~

● Vypínacia kapacita 6 kA (Icn)

● IΔn = 0,01A (10mA) vysokocitlivá ochrana proti zvyškovému prúdu

● Súlad s normou IEC/EN 61009-1

● Červené T testovacie tlačidlo pre pravidelné funkčné kontroly, svorky označené 1/2/N, štítok s menovitým výkonom a schéma zapojenia vytlačené na kryte

● Určené pre vonkajšie nádoby, domáce spotrebiče, osvetlenie garáže a pivnice

Logika tejto špecifikácie

40A, 1P+N rám s 10mA vysokocitlivou ochranou zvodu pokrýva väčšinu rezidenčných koncových obvodov: 40A zodpovedá zaťaženiu bežných spotrebičov a zásuvkových obvodov, 1P+N udržuje zariadenie kompaktné pre preplnené rozvodnice a 10mA citlivosť poskytuje ďalšiu vrstvu osobnej ochrany presne tam, kde si to vyžaduje vedenie IEC – vonku, vo vlhkých priestoroch a okolo detí.

FAQ

Otázka: Čo je to RCBO?

Odpoveď: RCBO – prúdový chránič s nadprúdovou ochranou – je nízkonapäťové ochranné zariadenie s resetovacím stolom, ktoré kombinuje ochranu proti preťaženiu, ochranu proti skratu a ochranu proti zvyškovému prúdu (úniku) v jednej jednotke, zvyčajne do 63A pre koncové obvody.

Otázka: Aký je rozdiel medzi RCBO a MCB?

Odpoveď: MCB poskytuje iba ochranu proti preťaženiu a skratu. RCBO pridáva detekciu zvyškového prúdu (úniku) navrchu, odpája obvod, keď zvodový prúd prekročí IΔn - chráni ľudí a zabraňuje elektrickým požiarom.

Otázka: Čo znamená IΔn = 10 mA?

A: IΔn je menovitý zvyškový prevádzkový prúd. 10 mA je hodnota vysokej citlivosti: zariadenie sa vypne, keď zvodový prúd dosiahne 10 mA, čo poskytuje rýchlejšiu osobnú ochranu ako 30 mA všeobecné hodnotenie.

Otázka: Čo je DABL-63 RCBO?

Odpoveď: DABL-63 je prúdový chránič 1P+N s nadprúdovou ochranou od C·DADA Electric — 40A, krivka C, vypínacia kapacita 230V~, 6kA a 10mA vysokocitlivá ochrana proti úniku prúdu, v súlade s IEC/EN 61009-1, pre vonkajšie a garážové osvetlenie, domáce spotrebiče.
