Prispôsobená továreň na tepelné preťaženie

CDADA, výrobca a dodávateľ so sídlom v Číne, ponúka široký sortiment nízkonapäťových elektrických zariadení vrátane tepelných relé proti preťaženiu. Náš technický tím poskytuje komplexné služby prispôsobenia OEM, ako aj popredajnú technickú podporu. Vítame vaše otázky.

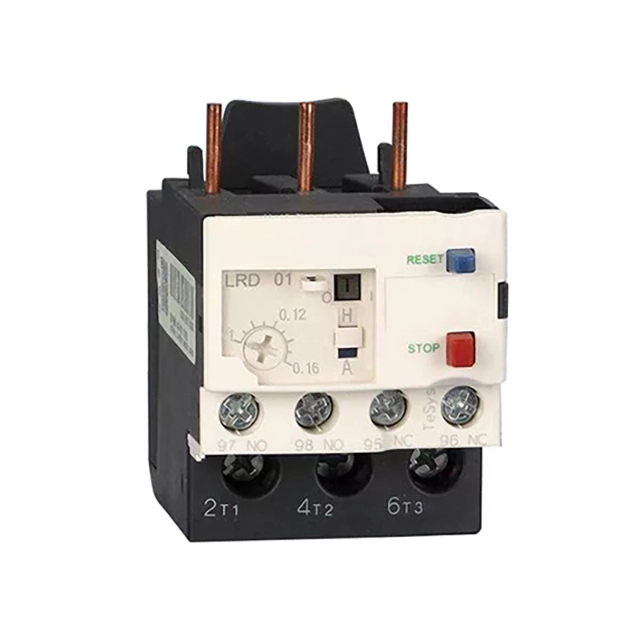

Čo je tepelné preťaženie relé?

Relé tepelného preťaženia je ochranné zariadenie určené na vypnutie elektrického motora, keď odoberá príliš veľa prúdu na dlhší čas, čo spôsobí jeho prehriatie. Na rozdiel od poistky alebo štandarduističktorý reaguje na okamžitý vysoký prúd (skrat), TOR využíva inverznú časovou charakteristiku. To znamená, že čas vypnutia sa znižuje so zvyšujúcim sa prúdom, čo dokonale odráža tepelnú kapacitu vinutia motora.

Jadro našej technológie je založené na princípe bimetalického pásika: dva kovy s rôznymi koeficientmi tepelnej rozťažnosti spojené dohromady. Pri zahrievaní prúdom motora sa pás ohýba. Ak prúd po určitú dobu prekročí bezpečné nastavenie, pásik sa ohne natoľko, že mechanicky vypne pomocné kontakty a preruší napájanie cievky štartéra motora.

Typy a klasifikácie

Naše výrobné možnosti zahŕňajú celé spektrum technológií ochrany proti preťaženiu, prispôsobené rôznym priemyselným potrebám.

Základné funkcie a inteligentná ochrana

Naše relé tepelného preťaženia nie sú len jednoduché spínače; sú to inteligentní strážcovia motora.

● Ochrana proti preťaženiu: Primárna funkcia. Integráciou prúdu v priebehu času ( I2tI2t ) chráni relé izoláciu motora pred tepelnou degradáciou. Umožňuje dočasné nábehové prúdy (spustenie motora) bez rušivého vypínania, ale rozhodne reaguje na trvalé preťaženie.

● Ochrana proti zlyhaniu fázy (jednofázové): V trojfázovom systéme, ak dôjde k strate jednej fázy, motor odoberá nadmerný prúd na zvyšné dve fázy, aby udržal krútiaci moment. Naše relé obsahujú diferenciálny mechanizmus (alebo elektronické snímanie), ktorý rozpozná túto nerovnováhu a okamžite sa vypne, čím zabráni vyhoreniu motora.

● Teplotná kompenzácia: Kritická funkcia pre priemyselné prostredia. Naše relé sú vybavené kompenzačným bimetalickým pásikom, ktorý pôsobí proti účinkom zmien okolitej teploty. To zaisťuje, že bod vypnutia zostane presný bez ohľadu na to, či je panel v mraziarenskom sklade alebo v horúcej továrni (-20 °C až +60 °C).

Výber triedy výletu

Vyrábame relé vyhovujúce štandardným triedam vypínania:

◆ Trieda 10: Pre motory s nízkou tepelnou kapacitou (napr. ponorné čerpadlá).

◆ Trieda 10A/20: Norma pre všeobecné priemyselné motory.

◆ Trieda 30: Pre záťaže s vysokou zotrvačnosťou (napr. veľké ventilátory, odstredivky), ktorých spustenie trvá dlhšie.

◆ Primárne aplikácie a prípady použitia

◆ Priemyselná výroba: Ochrana dopravníkových pásov, robotických ramien a vretien CNC strojov pred zaseknutím alebo preťažením.

◆ Systémy HVAC: Zabezpečenie veľkých odstredivých ventilátorov a motorov kompresorov v komerčných budovách.

◆ Úprava vody: Je nevyhnutná na ochranu ponorných čerpadiel a prevzdušňovačov pred chodom nasucho alebo zanesením.

◆ OEM Machinery: Integrované do ovládacích panelov pre baliace stroje, textilné krosná a zariadenia na spracovanie potravín.

Precízna výroba

Náš výrobný proces je majstrovskou triedou v tepelnej technike a mechanickej presnosti.

1. Hlavné suroviny:

◆ Bimetalické pásy: Srdce zariadenia. Používame vysokokvalitné zliatiny (napr. nikel-železo/mangán-meď) s presne vypočítanými koeficientmi rozťažnosti, aby sme zaistili konzistentné ohýbanie pri špecifických teplotách.

◆ Ohrievacie prvky: Presne navinutý odporový drôt (Nichrome) alebo medené tyče pre veľké zaťaženie, ktoré generujú teplo úmerné druhej mocnine prúdu ( I2RI2R ).

◆ Kontakty: Striebro-Nikel (AgNi) alebo Striebro-Kadmium-Oxide (AgCdO) pre pomocné kontakty (NC/NO), ktoré zaisťujú spoľahlivú signalizáciu do PLC alebo stykača.

◆ Plášť: Vysoko pevný, nehorľavý polyamid (PA66) alebo bakelit, navrhnutý tak, aby odolal vysokému tepelnému namáhaniu.

2. Pracovný postup výroby a spracovania:

◆ Výroba komponentov: Presné lisovanie bimetalových pásikov a vykurovacích špirál.

◆ Kalibrácia: Najdôležitejší krok. Relé prechádza cez vysokoprúdový kalibračný tunel. Technici nastavujú "volič prúdu" tak, aby mechanicky predpínal bimetalový pásik, čím zaisťujú, že sa spustí pri presnej intenzite prúdu (napr. 10A, 16A).

◆ Montáž: Bimetalový pásik, ohrievač a spúšťací mechanizmus (vrátane páčky diferenciálu na ochranu pred stratou fázy) sú zostavené s mikroskopickými toleranciami.

◆ Zalievanie (voliteľné): Pre drsné prostredia je vnútorný mechanizmus zapuzdrený v epoxidovej živici, aby sa zabránilo poškodeniu koróziou a vibráciami.

◆ Prísne štandardy kontroly kvality a testovania

Dodržiavame normy IEC/EN 60947-4-1 a GB/T 14048.4 . Naše protokoly zabezpečenia kvality sú navrhnuté tak, aby zabezpečili, že relé dokonale napodobňuje tepelnú krivku motora.

Štandardné testovacie položky a kritériá kontroly výroby:

Naša produkčná schopnosť

Naše zariadenie je vybavené na zvládnutie jemnej fyziky tepelného manažmentu.

◆ Výrobná linka: Používame poloautomatické montážne linky špecificky navrhnuté na citlivú manipuláciu s bimetalovými pásmi, čím sa predchádza mechanickému namáhaniu, ktoré by mohlo zmeniť ich tepelné vlastnosti.

Pokročilé vybavenie:

◆ Vysokoprúdové kalibračné lavice: Schopné vstrekovať až 1 000 A, aby simulovali veľké preťaženie a overili časy vypnutia s presnosťou na milisekundy.

◆ Environmentálne klimatické komory: Používajú sa na testovanie mechanizmu teplotnej kompenzácie v celom rozsahu priemyselných teplôt.

◆ Laserové zváracie stanice: Na vytváranie robustných spojení s nízkym odporom medzi vykurovacími prvkami a svorkami.

Expertný tím:

◆ Tepelní inžinieri: Špecialisti na prenos tepla a materiálové vedy, ktorí navrhujú bimetalickú geometriu.

◆ Calibrační technici: Vysoko kvalifikovaný personál, ktorý dolaďuje vypínacie mechanizmy, aby zabezpečili, že každé relé spĺňa prísne normy triedy 10A/20/30.

◆ Zabezpečenie kvality: Venuje sa analýze konzistencie „krivky vypínania“, aby sa predišlo nepríjemnému zakopávaniu v teréne.

Vyberte si naše tepelné relé na preťaženie. Nevyrábame len komponenty; navrhneme spoľahlivosť, ktorá udrží vaše motory v chode a vaše výrobné linky v pohybe.
