Čo je MCCB?

MCCB -istič tvarovaného puzdra— je nízkonapäťové ochranné zariadenie, ktoré automaticky odpojí obvod, keď zistí preťaženie alebo skrat. Na rozdiel od poistky ju možno po výlete resetovať a znova použiť. Vo vnútri tvarovaného puzdra zaisťuje tepelno-magnetický spúšťací mechanizmus dve úlohy: tepelný prvok reaguje na trvalé preťaženie, zatiaľ čo magnetický prvok reaguje okamžite na skratové poruchy. Výsledkom je ochrana, ktorá zodpovedá spôsobu, akým sa správajú skutočné elektrické záťaže.

Kedy zvoliť MCCB: hlavné vstupné napájače, trojfázové rozvodné panely, veľké obvody motora alebo akékoľvek miesto, kde potenciálny skratový prúd presahuje to, čo môže istič prerušiť.

Keď MCB stačí: konečné čiastkové obvody s miernym zaťažením a nízkou úrovňou porúch — obytné dosky, osvetľovacie a zásuvkové obvody.

250A three-pole MCCB

Ako vybrať správny MCCB

Menovitý prúd (In)

1. — prispôsobiť trvalému zaťaženiu a poskytnúť priestor pre rozbehové prúdy motorov.

Vypínacia schopnosť (Icu / Ics)

2. — musí byť vyšší ako predpokladaný skratový prúd v mieste inštalácie. Čím vyššia je úroveň poruchy, tým vyššie Icu potrebujete.

Poliaci

3. — 3P pre trojfázové systémy, 4P, kde nulový vodič tiež potrebuje odpojenie.

Hodnoty napätia

4. — skontrolujte menovité prevádzkové napätie (Ue), izolačné napätie (Ui) a odolnosť voči impulzom (Uimp) voči systému.

Normy a certifikácia

5. — Zhoda s normou IEC/EN 60947-2 a označenie CE sú základom pre medzinárodné projekty.

Aplikácia

6. — ochrana motora, distribúcia energie a priemyselné inštalácie si môžu vyžadovať rôzne hodnoty rámu a vypínacie charakteristiky.

Ako vyzerá dobre špecifikovaný 250A MCCB:

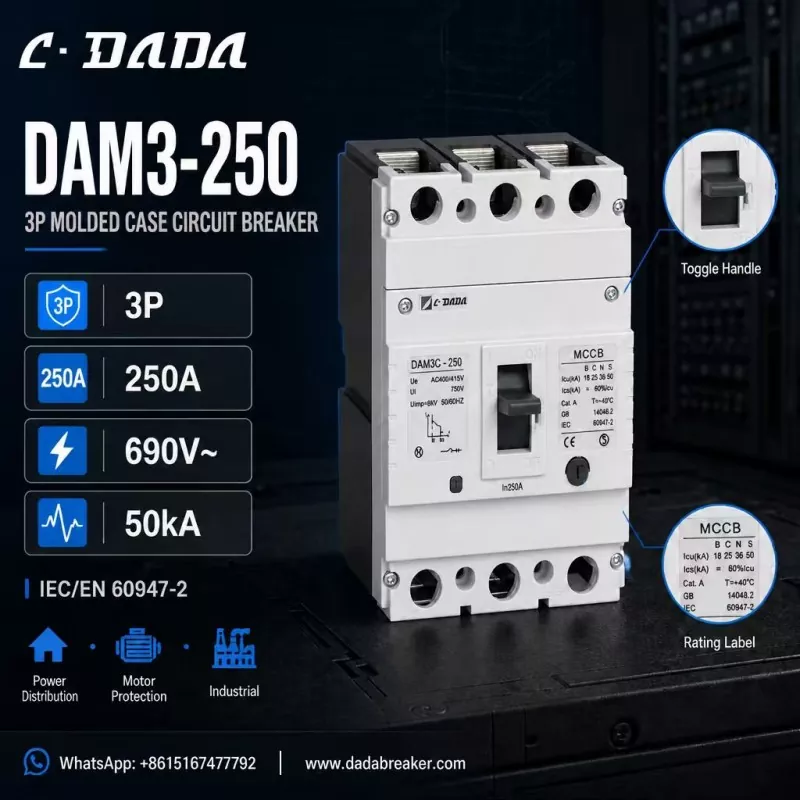

Aby to bolo konkrétne, zvážte DAM3-250 od C·DADA Electric — 250A trojpólový MCCB, ktorý ilustruje, čo treba hľadať v tejto triede zariadení:

3P konfigurácia

● s menovitým prúdom 250A (In), vhodný pre trojfázové rozvodnice

Hodnoty napätia:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Vypínacia schopnosť až 50 kA

● — Icu 18 / 25 / 36 / 50 kA naprieč variantmi B / C / N / S, takže inštalatéri môžu porovnávať úrovne porúch v rôznych bodoch siete

Súlad s normami IEC/EN 60947-2 a GB 14048.2

● Označenie CE, s prehľadnou prepínacou rukoväťou ON/OFF pre viditeľný prevádzkový stav

● Vyrobené pre rozvod energie, ochranu motora a priemyselné aplikácie

Logika tejto špecifikácie: 250A, 3-pólový rám s vypínacou kapacitou triedy 50kA pokrýva väčšinu potrieb výrobcov panelov a dodávateľov – od hlavných rozvodných dosiek až po obvody napájania motora – zatiaľ čo viaceré varianty Icu vám umožňujú správne odhadnúť náklady vzhľadom na skutočné úrovne porúch.

Odporúčanie výberu

● Pre koncové obvody do ~125A s nízkou úrovňou porúch je ekonomickou voľbou MCB.

● Pre hlavný rozvod, ochranu motora a priemyselné rozvádzače zvoľte istič s vypínacou schopnosťou, ktorá presahuje potenciálny skratový prúd inštalácie.

● Ak máte pochybnosti, zvýšte vypínaciu kapacitu o jednu triedu: rozdiel v nákladoch je malý, zatiaľ čo ochranná rezerva môže predstavovať rozdiel medzi malou poruchou a veľkým výpadkom.

Často kladené otázky

Otázka: Čo je MCCB?

A: Aistič tvarovaného puzdraje resetovateľné nízkonapäťové ochranné zariadenie, ktoré odpojí obvod pri preťažení alebo skrate, určené pre vyššie prúdy a poruchové úrovne ako miniatúrny istič.

Otázka: Čo znamená Icu na MCCB?

Odpoveď: Icu je maximálna skratová vypínacia schopnosť – maximálny poruchový prúd, ktorý môže istič prerušiť. Ics je kapacita prerušenia služby, úroveň, ktorú môže opakovane prerušiť a zostať v prevádzke.

Otázka: Ako si vyberiem vypínaciu kapacitu pre môj MCCB?

Odpoveď: Zvoľte hodnotu Icu vyššiu, ako je potenciálny skratový prúd v mieste inštalácie. Distribučné dosky s vysokou kapacitou transformátora alebo dlhé priemyselné napájače zvyčajne potrebujú zariadenia triedy 36–50 kA.

Otázka: Čo je DAM3-250 MCCB?

Odpoveď: DAM3-250 je 250A trojpólový istič od C·DADA Electric, dimenzovaný až do 690 V s vypínacou kapacitou až 50 kA, pre distribúciu energie, ochranu motora a priemyselné aplikácie.
