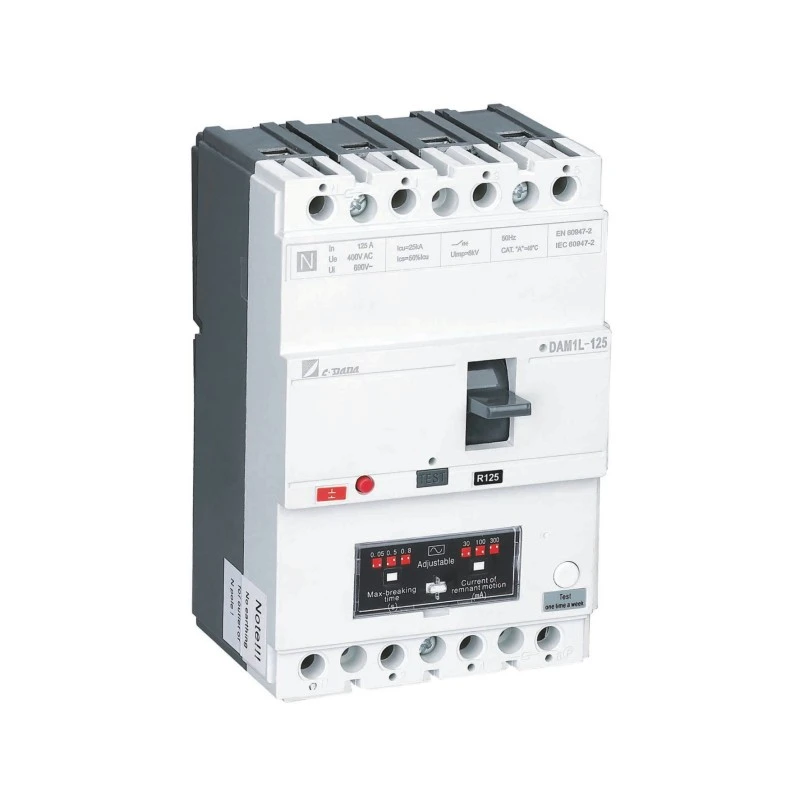

AnMCCB s ochranou proti únikukombinuje bežné funkcie ističa s tvarovaným puzdrom s ochranou proti zvyškovému prúdu v jednom koordinovanom riešení. Pre komerčné budovy, priemyselné zariadenia, výrobcov zariadení a dodávateľov elektrických zariadení to môže riešiť spoločnú výzvu: chrániť napájací obvod pred preťažením a skratom a zároveň odhaliť potenciálne nebezpečný zvodový prúd.
Kľúčom nie je len výber ističa s viacerými funkciami. Zariadenie musí zodpovedať systémovému napätiu, menovitému prúdu, podmienkam skratu, konfigurácii pólov, nastaveniu zvodového prúdu, inštalačnému prostrediu a požiadavkám na koordináciu. Táto príručka vysvetľuje, ako technológia funguje, aké problémy rieši a čo by si kupujúci mali overiť pred špecifikovaním MCCB s ochranou proti úniku.
Obsah
- 1. Čo je MCCB s ochranou proti úniku?
- 2. Ako funguje ochrana proti úniku?
- 3. Ktoré elektrické problémy dokáže riešiť?
- 4. Prečo kombinovať MCCB a ochranu proti úniku?
- 5. Kde sa používa MCCB s ochranou proti úniku?
- 6. Čo by si mali kupujúci pred výberom skontrolovať?
- 7. Vysvetlenie kľúčových parametrov
- 8. MCCB s ochranou proti úniku vs. samostatné ochranné zariadenia
- 9. Úvahy o inštalácii a údržbe
- 10. Shanghai DaDa Electric Co., Ltd. a riešenia ochrany proti úniku
- 11. Často kladené otázky
- 12. Záver
1. Čo je MCCB s ochranou proti úniku?
Lisovaný istič, bežne nazývaný MCCB, je navrhnutý tak, aby chránil nízkonapäťové elektrické obvody pred podmienkami, ako je preťaženie a skrat. Na rozdiel od základného ochranného spínača je možné MCCB vybrať v širokom rozsahu prúdových menovitých hodnôt a vypínacích kapacít, vďaka čomu je vhodný pre komerčné a priemyselné distribučné systémy.
AnMCCB s ochranou proti únikupridáva k týmto konvenčným ochranným funkciám detekciu zvyškového prúdu alebo zemného zvodu. Keď sa zistí abnormálny zvodový prúd a dosiahne nakonfigurovanú prevádzkovú úroveň, ochranný mechanizmus môže spustiť vypnutie a odpojiť postihnutý obvod.
Táto kombinácia je užitočná najmä vtedy, keď dizajnéri elektrických zariadení chcú viac vrstiev ochrany bez vytvárania zbytočne komplikovaného usporiadania panelov. Komerčné produkty sú dostupné ako integrované MCCB plus riešenia pre zvyškový prúd alebo ako MCCB kombinované s kompatibilnými modulmi pre zvyškový prúd. IEC 60947-2 obsahuje požiadavky na ističe s ochranou proti zvyškovému prúdu, pričom výrobcovia môžu poskytnúť rôzne konfigurácie a rozsahy nastavenia.
2. Ako funguje ochrana proti úniku?
V zdravom elektrickom obvode by mal prúd tečúci cez odchádzajúce vodiče primerane korešpondovať s prúdom vracajúcim sa obvodom. Stav úniku nastane, keď časť prúdu prejde neúmyselnou cestou, napríklad zhoršením izolácie, pripojeným zariadením alebo kontaktom osoby s časťou pod napätím.
Ochrana proti úniku monitoruje zvyškový prúd spojený s touto nerovnováhou. Ak nameraný zvyškový prúd prekročí nastavený prevádzkový prah zariadenia, ochranný systém odošle vypínací signál do mechanizmu MCCB.
V závislosti od konštrukcie produktu môže ochrana proti úniku poskytovať nastaviteľný zvyškový prevádzkový prúd, časové oneskorenie, testovaciu funkčnosť, signalizáciu alarmu alebo iné monitorovacie funkcie. Komerčné produkty na ochranu pred únikom MCCB demonštrujú, že nastavenia citlivosti a oneskorenia sa môžu výrazne líšiť v závislosti od zamýšľanej aplikácie.
Prečo sa to líši od ochrany proti preťaženiu?
Ochrana proti preťaženiu a ochrana proti úniku reagujú na rôzne problémy. Preťažený obvod môže odoberať nadmerný prúd, pretože je pripojených príliš veľa záťaží alebo pretože zariadenie pracuje nad rámec svojej určenej kapacity. Porucha úniku sa však týka prúdu unikajúceho z jeho zamýšľanej vodivej dráhy.
Preto jednoduché zvýšenie schopnosti ochrany proti preťaženiu automaticky neposkytuje vhodnú ochranu proti úniku. Pri navrhovaní elektrického rozvodu by sa tieto dve funkcie mali posudzovať oddelene.
3. Ktoré elektrické problémy dokáže riešiť?
Elektrické zariadenia používané v továrňach, komerčných budovách a infraštruktúrnych projektoch môžu pracovať po dlhú dobu v náročných podmienkach. Vlhkosť, prach, starnutie izolácie, mechanické poškodenie, chyby pri inštalácii a opotrebovanie zariadenia, to všetko môže prispieť k abnormálnym dráham prúdu.
Poškodená alebo starnúca izolácia môže vytvoriť neúmyselné prúdové cesty, ktoré sa nemusia správať ako bežný skrat.
Ochrana proti zvyškovému prúdu môže pomôcť odhaliť podmienky úniku, ktoré vyžadujú rýchle odpojenie obvodu.
Kombinácia ochranných funkcií môže zjednodušiť usporiadanie v porovnaní s použitím niekoľkých nezávislých komponentov.
Aktuálna úroveň ochrany závisí od celého elektrického systému, konfigurácie zariadenia a podmienok inštalácie. MCCB s ochranou proti úniku by sa preto malo považovať skôr za súčasť správne navrhnutej schémy ochrany než za univerzálne riešenie pre každé elektrické nebezpečenstvo.
4. Prečo kombinovať MCCB a ochranu proti úniku?
Pre mnohé elektrické projekty je hlavnou atrakciou schopnosť riešiť niekoľko požiadaviek na ochranu v rámci koordinovaného usporiadania zariadení. To môže byť cenné tam, kde je dôležitý priestor na paneli, čas inštalácie a koordinácia systému.
1. Viacnásobné ochranné funkcie
Správne nakonfigurované zariadenie môže poskytnúť ochranu proti preťaženiu, skratu a zvyškovému prúdu v rámci rovnakej architektúry ochrany. To uľahčuje inžinierom vytvoriť definovanú stratégiu ochrany pre napájací alebo distribučný okruh.
2. Efektívnejší dizajn panelov
Integrované alebo tesne prispôsobené ochranné komponenty môžu znížiť potrebu samostatných zariadení, káblov a montážnych usporiadaní. Výrobcovia MCCB s ochranou proti zvyškovému prúdu špecificky zdôrazňujú kompaktnú inštaláciu a znížené požiadavky na komponenty ako praktické výhody.
3. Nastaviteľná ochrana
Niektoré produkty poskytujú nastaviteľné prahové hodnoty zvyškového prúdu a časové oneskorenia. To umožňuje, aby bolo usporiadanie ochrany prispôsobené rôznym obvodom namiesto spoliehania sa na jedno pevné nastavenie pre každú aplikáciu.
4. Jednoduchšie plánovanie systému
Keď sa požiadavky na preťaženie, skrat a únik zvažujú spoločne, inžinieri môžu vyhodnotiť kompletnú stratégiu ochrany namiesto nezávislého výberu jednotlivých komponentov.
5. Kde sa používa MCCB s ochranou proti úniku?
Vhodné použitie závisí od elektrického dizajnu, miestnych požiadaviek a špecifikácií produktu. Typické oblasti použitia zahŕňajú:
- Rozvodnice pre komerčné budovy
- Priemyselné rozvodné systémy elektrickej energie
- Továrenské výrobné zariadenia
- Motorové a strojové podávače
- Dielne a výrobné zariadenia
- Infraštruktúrne a inžinierske inštalácie
- Elektrické zariadenia vyžadujúce monitorovanie úniku uzemnenia
- Distribučné systémy s obmedzeným priestorom panelov
- Projekty vyžadujúce koordinovanú ochranu proti preťaženiu, skratu a zvyškovému prúdu
MCCB sú široko používané v priemyselnej a komerčnej distribúcii, pretože ich prúdové menovité hodnoty a prerušovacie schopnosti môžu pokryť aplikácie nad rámec typického rozsahu malých ističov.
6. Čo by si mali kupujúci pred výberom skontrolovať?
Výber MCCB s ochranou proti úniku na základe menovitého prúdu môže spôsobiť problémy počas inštalácie. Kupujúci by mali poskytnúť výrobcovi alebo elektrotechnikovi pred potvrdením modelu dostatočné informácie o systéme.
- Menovitý prúd:Určte očakávané trvalé zaťaženie a vyberte vhodný menovitý prúd na základe návrhu celého obvodu.
- Prevádzkové napätie:Skontrolujte napätie systému a či je produkt vhodný pre zamýšľanú aplikáciu striedavého prúdu.
- Počet pólov:Skontrolujte, či systém vyžaduje 3P, 4P alebo inú konfiguráciu.
- Skratová schopnosť:Overte dostupný potenciálny poruchový prúd a uistite sa, že istič má vhodný vypínací výkon.
- Citlivosť na únik:Určte zvyškový prevádzkový prúd potrebný pre plánovanú stratégiu ochrany.
- Časové oneskorenie:Zvážte, či je pre koordináciu s nadradenými alebo nadradenými zariadeniami potrebná okamžitá prevádzka alebo časovo oneskorená odozva.
- Podmienky inštalácie:Skontrolujte okolitú teplotu, kryt, vlhkosť, nadmorskú výšku a ďalšie relevantné faktory prostredia.
- Normy a certifikácie:Potvrďte štandardy a schválenia požadované na cieľovom trhu.
7. Vysvetlenie kľúčových parametrov
Nasledujúce parametre sú obzvlášť dôležité pri porovnávaní rôznych produktov na ochranu proti úniku MCCB.
| Parameter | Prečo na tom záleží | Čo by mali kupujúci potvrdiť |
|---|---|---|
| Menovitý prúd (In) | Definuje úroveň prúdu, na ktorú je istič navrhnutý za určitých podmienok. | Prispôsobte istič zaťaženiu obvodu a konštrukcii vodiča. |
| Menovité napätie (Ue) | Definuje elektrické prevádzkové napätie pre aplikáciu. | Potvrďte kompatibilitu s napätím systému. |
| Breaking Capacity | Označuje poruchový prúd, ktorý môže istič bezpečne prerušiť za špecifikovaných testovacích podmienok. | Porovnajte hodnotenie produktu s dostupným skratovým prúdom. |
| Nastavenie unikajúceho prúdu | Určuje úroveň zvyškového prúdu, pri ktorej funguje ochrana proti úniku. | Potvrďte požadovanú citlivosť a rozsah nastavenia. |
| Časové oneskorenie | Môže pomôcť koordinovať ochranu proti úniku s inými ochrannými zariadeniami. | Skontrolujte, či je požadovaná odozva okamžitá alebo oneskorená. |
| Počet Poliakov | Určuje, ktoré vodiče sú spínané a chránené. | Potvrďte 3P, 4P alebo inú požadovanú konfiguráciu. |
| Normy | Poskytuje rámec pre výkon a testovanie produktu. | Overte si príslušné IEC, regionálne a projektové požiadavky. |
Napríklad súčasné komerčné produkty s ochranou proti zvyškovému prúdu môžu ponúkať rôzne kombinácie menovitého prúdu, konfigurácie pólov, prevádzkového napätia a vypínacej kapacity. Tieto špecifikácie by sa mali vždy porovnať so skutočnými údajmi o produkte, a nie predpokladať ich len z kategórie produktov.
8. MCCB s ochranou proti úniku vs. samostatné ochranné zariadenia
Z technického hľadiska môžu byť vhodné integrované aj samostatné ochranné opatrenia. Lepšia konfigurácia závisí od elektrickej architektúry projektu, priestorových požiadaviek, koordinačnej stratégie a preferencií obstarávania.
| Úvaha | MCCB s ochranou proti úniku | Samostatné ochranné opatrenie |
|---|---|---|
| Rozloženie panela | Môže poskytnúť kompaktné usporiadanie. | Môže vyžadovať dodatočný montážny priestor. |
| Elektroinštalácia | Môže znížiť prepojenie medzi samostatnými ochrannými komponentmi. | Môže vyžadovať dodatočné zapojenie a koordináciu. |
| Ochranné funkcie | Navrhnuté okolo usporiadania kombinovanej ochrany. | Funkcie je možné zvoliť nezávisle. |
| Údržba | Menej samostatných komponentov môže zjednodušiť kontrolu. | Jednotlivé komponenty je možné vymieňať samostatne v závislosti od prevedenia. |
| Prispôsobenie | Závisí od dostupných konfigurácií ističa a ochrany proti úniku. | Môže ponúknuť flexibilitu kombináciou rôznych zariadení. |
Dôležité je, že integrácia automaticky neznamená vhodnosť. Zvolená kombinácia musí stále spĺňať elektrické požiadavky inštalácie.
9. Úvahy o inštalácii a údržbe
Správna inštalácia je rovnako dôležitá ako výber správneho ističa. Dokonca aj dobre navrhnutý MCCB s ochranou proti úniku nemusí poskytovať zamýšľaný výkon, ak je zapojenie, uzemnenie, nastavenia alebo inštalačné prostredie nesprávne.
Starostlivo skontrolujte zapojenie
Postupujte podľa schémy zapojenia a pokynov na inštaláciu od výrobcu. Fázové a nulové vodiče, ak je to vhodné, musia byť usporiadané správne, aby systém detekcie zvyškového prúdu fungoval podľa plánu.
Skontrolujte nastavenie úniku
Nepredpokladajte, že najnižšie dostupné nastavenie zvodového prúdu je automaticky vhodné. Nastavenie by malo zodpovedať zamýšľanej ochrannej funkcii a elektrickým charakteristikám obvodu.
Zvážte selektivitu
Veľké rozvody môžu obsahovať viacero ochranných zariadení. Ich prevádzkové charakteristiky by sa mali prehodnotiť spoločne, aby príslušná následná porucha zbytočne neodpojila oveľa väčšiu časť inštalácie.
Vykonajte funkčné testovanie
Ak výrobok poskytuje testovaciu funkciu, testovanie by sa malo riadiť postupom odporúčaným výrobcom a požiadavkami platnými pre inštaláciu. Niektoré zariadenia na zvyškový prúd poskytujú testovacie funkcie a ďalšie monitorovacie funkcie.
10. Shanghai DaDa Electric Co., Ltd. a riešenia ochrany proti úniku
Shanghai DaDa Electric Co., Ltd. poskytuje riešenia MCCB navrhnuté pre aplikácie, kde konvenčná ochrana obvodov a ochrana proti úniku musia spolupracovať. Jeho séria DAM1L je príkladom MCCB s integrovanou ochranou proti zvyškovému prúdu, ktorý je navrhnutý pre aplikácie vrátane elektrických systémov budov, priemyselných areálov a iných nízkonapäťových distribučných prostredí.
Informácie o produkte uvádzajú konfigurácie, ako je štvorpólová konštrukcia, široký rozsah menovitého prúdu a nastaviteľná ochrana proti zvodovému prúdu. V závislosti od modelu je možné zvodový prevádzkový prúd nakonfigurovať v špecifikovanom rozsahu, čo umožňuje prispôsobenie stratégie ochrany rôznym aplikáciám.
Pre zahraničných nákupcov, distribútorov, výrobcov panelov a dodávateľov elektrických zariadení je najužitočnejším prístupom poskytnúť dodávateľovi požiadavky na projekt pred požiadaním o cenovú ponuku. To pomáha určiť, či je požadovaný prúd, usporiadanie pólov, nastavenie úniku, vypínacia kapacita a certifikácia k dispozícii v zamýšľanej konfigurácii.
Informácie, ktoré treba zahrnúť do dopytu
- Požadovaný menovitý prúd
- Systémové napätie a frekvencia
- Počet pólov
- Požadovaná citlivosť na zvodový prúd
- Požadovaná funkcia časového oneskorenia
- Očakávaný skratový prúd alebo požadovaná vypínacia schopnosť
- Inštalačné prostredie
- Cieľový trh a požiadavky na certifikáciu
- Požadované množstvo
- OEM alebo prispôsobené požiadavky, ak sú použiteľné
Uvedenie týchto podrobností na začiatku môže zefektívniť technickú komunikáciu a znížiť riziko výberu ističa, ktorý nezodpovedá konečnej inštalácii.
11. Často kladené otázky
Ochrana proti úniku detekuje zvyškový prúd spôsobený neúmyselnou dráhou prúdu a môže spustiť vypnutie ističa, keď sa dosiahne nakonfigurovaný prevádzkový prah. Rieši iný stav ako konvenčná ochrana proti preťaženiu a skratu.
Nie. Bežný MCCB poskytuje funkcie, ako je ochrana proti preťaženiu a skratu, zatiaľ čo konfigurácia s ochranou proti úniku pridáva detekciu zvyškového prúdu a ochranu.
Ochrana proti úniku môže pomôcť odhaliť určité abnormálne prúdové cesty, ktoré môžu prispieť k elektrickým rizikám. Protipožiarna ochrana však závisí od kompletnej elektroinštalácie, stavu zariadenia, nastavení ochrany a platných bezpečnostných opatrení.
Neexistuje jedno nastavenie vhodné pre každú inštaláciu. Príslušná hodnota závisí od cieľa ochrany, charakteristík obvodu, vybavenia a príslušných elektrických požiadaviek. Nastavenie by mal určiť kvalifikovaný personál.
Konfigurácia MCCB je zvyčajne navrhnutá na základe bežných ochranných funkcií ističa, ale presné ochranné funkcie závisia od konkrétneho modelu a konfigurácie vypínacej jednotky. Vždy si overte technickú dokumentáciu výrobcu.
IEC 60947-2 je dôležitou normou pre nízkonapäťové ističe a zahŕňa požiadavky týkajúce sa ističov s ochranou proti zvyškovému prúdu. Môžu sa uplatňovať aj regionálne normy a požiadavky špecifické pre projekt.
Áno, vhodné modely je možné použiť v priemyselnej distribúcii a aplikáciách zariadení, ak ich elektrické parametre, ochranné charakteristiky a špecifikácie prostredia zodpovedajú inštalácii.
Poskytnite požadovaný prúd, napätie, póly, vypínaciu schopnosť, nastavenie zvodového prúdu, požiadavku na časové oneskorenie, podmienky inštalácie, množstvo a cieľovú certifikáciu. To dáva výrobcovi dostatok informácií na odporúčanie vhodnej konfigurácie.
12. Záver
MCCB s ochranou proti zvodu rieši dve dôležité oblasti elektrickej ochrany: konvenčnú nadprúdovú ochranu a detekciu zvyškového prúdu. Začlenením týchto funkcií do koordinovaného riešenia môže pomôcť zjednodušiť návrhy rozvodov energie, kde je dôležitá elektrická bezpečnosť, priestor na paneli a koordinácia systému.
Najdôležitejším krokom je pozrieť sa za názov produktu. Menovitý prúd, prevádzkové napätie, vypínacia kapacita, konfigurácia pólov, citlivosť na únik, časové oneskorenie, podmienky inštalácie a príslušné normy ovplyvňujú, či je konkrétny MCCB vhodný pre projekt.
Pre kupujúcich, ktorí hodnotia MCCB s ochranou proti úniku pre komerčné budovy, priemyselné zariadenia, distribučné panely alebo aplikácie OEM, je práca priamo zo skutočných elektrických požiadaviek najspoľahlivejším spôsobom, ako identifikovať vhodnú konfiguráciu.
Potrebujete MCCB s ochranou proti úniku?
Ak získavate MCCB pre nový elektrický projekt, nahrádzate existujúce ochranné zariadenia alebo vyvíjate prispôsobené distribučné riešenie,Shanghai DaDa Electric Co., Ltd.vám môže pomôcť skontrolovať požadované špecifikácie a konfiguráciu produktu. Podeľte sa o svoje napätie, prúd, číslo pólu, požiadavky na ochranu pred únikom a podrobnosti o aplikácii, aby ste mohli prediskutovať vhodné riešenie.
Pre špecifikácie produktu, požiadavky OEM alebo projektové otázky,kontaktujte náss vašimi elektrickými požiadavkami a informáciami o aplikácii.
