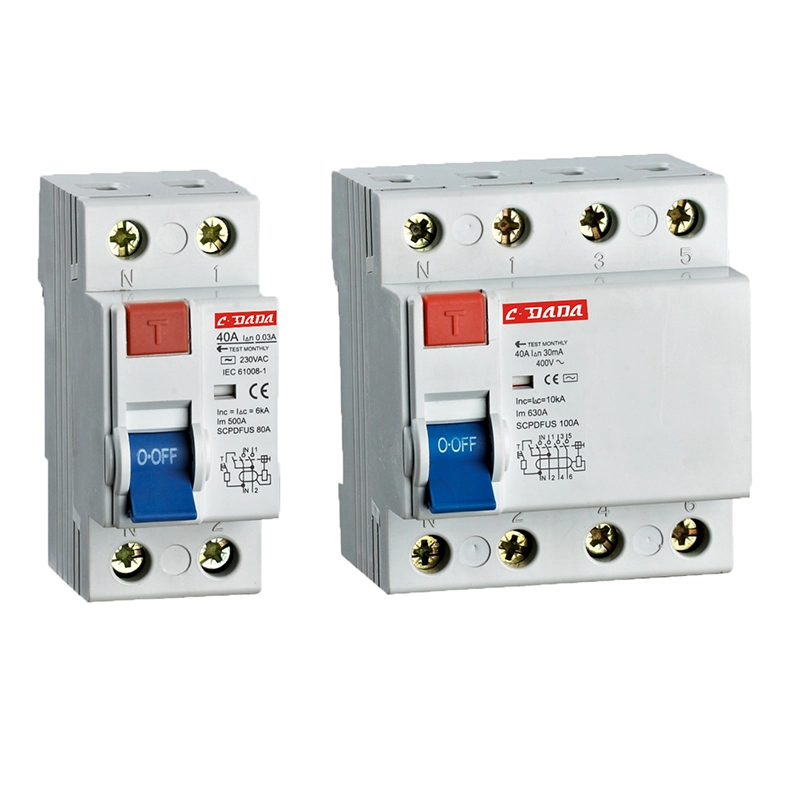

Čo je prúdový chránič?

A Prúdový istič(RCCB) je kritické elektrické bezpečnostné zariadenie určené na ochranu ľudí a majetku pred úrazom elektrickým prúdom, nebezpečenstvom požiaru a zvodovými prúdmi. V moderných elektrických systémoch, kde sú obytné, komerčné a priemyselné záťaže čoraz zložitejšie, hrajú RCCB zásadnú úlohu pri zabezpečovaní bezpečnej distribúcie energie. Tento článok poskytuje komplexného sprievodcu pre pochopenie toho, ako RCCB fungujú, prečo sú nevyhnutné, ako vybrať správny model, bežné postupy inštalácie, tipy na údržbu a aplikácie v reálnom svete. Čitateľom tiež pomáha pri riešení praktických problémov, ako je nepríjemné vypínanie, nesprávne dimenzovanie a problémy s kompatibilitou systému.

Obsah

• 1. Úvod do prúdového ističa
• 2. Ako funguje prúdový chránič
• 3. Typy RCCB a ich rozdiely
• 4. Kľúčové výhody a ochranné mechanizmy
• 5. RCCB vs MCB vs RCBO
• 6. Ako si vybrať správny RCCB
• 7. Pokyny na inštaláciu a osvedčené postupy
• 8. Bežné problémy a odstraňovanie problémov
• 9. Údržba a testovanie
• 10. Aplikácie v rôznych odvetviach
• 11. Bezpečnostné normy a súlad
• 12. Často kladené otázky
• 13. Záver

1. Úvod do prúdového ističa

Prúdový istič (RCCB) je elektrické ochranné zariadenie, ktoré odpojí obvod vždy, keď zistí nerovnováhu medzi živým a neutrálnym prúdom. Táto nerovnováha zvyčajne indikuje zvodový prúd tečúci do zeme, čo môže byť nebezpečné pre ľudí alebo môže viesť k elektrickému požiaru.

Na rozdiel od štandardných ochranných zariadení, RCCB nechránia pred preťažením alebo skratom. Namiesto toho je ich primárnou úlohou zaistiť osobnú bezpečnosť detekciou aj malých zvodových prúdov – často len 30 mA.

2. Ako funguje prúdový chránič

Princíp činnosti prúdového ističa je založený na Kirchhoffovom súčasnom zákone, ktorý uvádza, že prúd vstupujúci do obvodu sa musí rovnať prúdu, ktorý z neho odchádza. Ak je nejaký rozdiel, znamená to únik.

Vo vnútri RCCB prúdový transformátor nepretržite monitoruje živé a neutrálne vodiče. Za normálnych podmienok sa magnetické polia navzájom rušia. Keď však dôjde k úniku, nerovnováha spustí spúšťací mechanizmus.

• Normálny stav: Živý prúd = neutrálny prúd
• Chybový stav: Živý prúd ≠ neutrálny prúd
• Akcia vypnutia: Okruh sa okamžite odpojí (milisekundy)

Táto rýchla odozva je to, čo robí RCCB mimoriadne účinnými pri predchádzaní elektrickým šokom.

3. Typy RCCB a ich rozdiely

Rôzne aplikácie vyžadujú rôzne typy RCCB. Nižšie je uvedený rozpis najbežnejších typov:

4. Kľúčové výhody a ochranné mechanizmy

RCCB poskytujú viacero vrstiev ochrany, vďaka čomu sú nepostrádateľné v moderných elektrických systémoch:

• Ochrana pred úrazom elektrickým prúdom:Zabraňuje smrteľným nehodám okamžitým odpojením chybných obvodov.
• Protipožiarna ochrana:Zastavuje zvodové prúdy, ktoré môžu prehrievať vedenie.
• Ochrana zariadenia:Znižuje škody spôsobené zemnými poruchami.
• Vysoká citlivosť:Detekuje únik už od 10–30 mA.
• Rýchla doba odozvy:Výlety v priebehu milisekúnd.

Vďaka týmto výhodám sú RCCB nevyhnutné v obytných aj priemyselných elektrických infraštruktúrach.

5. RCCB vs MCB vs RCBO

Mnoho používateľov si mýli RCCB s MCB a RCBO. Nižšie uvedená tabuľka objasňuje rozdiely:

V mnohých inštaláciách sa RCCB používajú spolu s MCB na dosiahnutie úplnej ochrany.

6. Ako si vybrať správny RCCB

Výber správneho RCCB je rozhodujúci pre zaistenie bezpečnosti a účinnosti systému. Zvážte nasledujúce faktory:

• Menovitý prúd:Zhoda so záťažou systému (napr. 25A, 40A, 63A).
• Úroveň citlivosti:30mA pre osobnú ochranu, 100mA–300mA pre požiarnu ochranu.
• Počet pólov:2-pólové pre jednofázové, 4-pólové pre trojfázové systémy.
• Výber typu:AC, A alebo B v závislosti od charakteristík zaťaženia.
• Spoľahlivosť značky:Vyberte si certifikovaných výrobcov s overenými bezpečnostnými záznamami.

7. Pokyny na inštaláciu a osvedčené postupy

Správna inštalácia je nevyhnutná pre výkon RCCB. Nesprávne zapojenie môže viesť k nepríjemnému vypnutiu alebo zlyhaniu.

• Zabezpečte správne pripojenie fázy a nuly.
• Nainštalujte RCCB pred koncovými obvodmi.
• Vyhnite sa miešaniu neutrálnych vodičov medzi obvodmi.
• Otestujte zariadenie po inštalácii pomocou testovacieho tlačidla.
• Dodržiavajte miestne elektrické predpisy a normy.

8. Bežné problémy a odstraňovanie problémov

Dokonca aj vysokokvalitné RCCB môžu mať problémy. Tu sú bežné problémy a riešenia:

• Nepríjemné zakopnutie:Často spôsobené únikom z viacerých zariadení alebo zlou izoláciou.
• Zlyhanie pri resetovaní:Môže indikovať pretrvávajúcu zemnú poruchu.
• Žiadna cesta počas testu:Zariadenie môže byť chybné a vyžaduje výmenu.
• Prehrievanie:Spôsobené uvoľnenými spojmi alebo preťažením.

9. Údržba a testovanie

Pravidelná údržba zabezpečuje dlhodobú spoľahlivosť RCCB:

• Každý mesiac stlačte testovacie tlačidlo na overenie prevádzky.
• Každý rok skontrolujte zapojenie vodičov.
• Zastarané zariadenia vymeňte každých 8–10 rokov.
• Sledujte známky zmeny farby alebo pálenia.

10. Aplikácie v rôznych odvetviach

Prúdové ističe sú široko používané v rôznych sektoroch:

• Obytné budovy:Kuchyne, kúpeľne a vonkajšie okruhy.
• Obchodné vybavenie:Kancelárie, nákupné centrá a hotely.
• Priemyselné závody:Ochrana strojov a ovládacie panely.
• zdravotná starostlivosť:Kritické systémy na podporu života a laboratóriá.
• Nabíjacie stanice EV:Vysoko citlivá detekcia úniku.

11. Bezpečnostné normy a súlad

RCCB musia spĺňať medzinárodné bezpečnostné normy, aby sa zabezpečila spoľahlivosť a výkon. Tieto normy definujú parametre, ako je čas vypnutia, citlivosť na únik a testovanie odolnosti.

Súlad zaisťuje, že zariadenie funguje konzistentne v chybových podmienkach a spĺňa globálne bezpečnostné očakávania.

12. Často kladené otázky

Q1: Chráni RCCB pred skratmi?
Nie, chráni iba pred zemným únikom. MCB sú potrebné na ochranu proti skratu.

Otázka 2: Prečo sa môj RCCB často spúšťa?
Môže to byť spôsobené chybnými spotrebičmi, problémami s izoláciou alebo kumulatívnym únikom.

Q3: Môže RCCB fungovať bez uzemnenia?
Neodporúča sa. Správne uzemnenie zabezpečuje efektívnu prevádzku.

Q4: Ako často by sa mali testovať RCCB?
Aspoň raz za mesiac pomocou vstavaného testovacieho tlačidla.

Q5: Aká je životnosť RCCB?
Typicky 8–10 rokov v závislosti od podmienok používania.

13. Záver

Prúdový istič je jedným z najdôležitejších bezpečnostných zariadení v akomkoľvek elektrickom systéme. Poskytuje život zachraňujúcu ochranu detekciou zvodových prúdov a odpojením obvodov v priebehu milisekúnd. Či už sa používajú v domácnostiach, továrňach alebo komerčných budovách, RCCB výrazne znižujú riziko úrazu elektrickým prúdom a nebezpečenstvo požiaru.

Výber správneho typu, správna inštalácia a pravidelná údržba zaisťuje dlhodobú bezpečnosť a stabilitu systému. Keďže dopyt po elektrickej energii neustále rastie, RCCB zostávajú základnou súčasťou moderných systémov distribúcie energie.
