A 125 Miniatúrny istič 15KAje určený pre elektrické systémy, ktoré vyžadujú vysokú prúdovú kapacitu a spoľahlivú ochranu proti skratu. Na rozdiel od bežných MCB s nízkym výkonom môže zariadenie s vysokou vypínacou kapacitou 125 A riešiť náročné distribučné aplikácie, kde môžu byť poruchové prúdy podstatne vyššie. Tento článok vysvetľuje, ako MCB 125 15KA funguje, čo znamenajú jeho kľúčové špecifikácie, kde ho možno použiť, ako ho správne vybrať a nainštalovať a čo by nákupné tímy mali preskúmať pred zadaním objednávky. Skúma tiež praktické konštrukčné vlastnosti série DAB7-125 od Shanghai DaDa Electric Co., Ltd., vrátane tepelno-magnetickej ochrany, dizajnu obmedzujúceho prúd, veľkých káblových koncoviek a vypínacej kapacity 15 kA.
Obsah
- Čo je miniatúrny istič 125 15KA?
- Prečo záleží na 125A a 15KA?
- Ako funguje ochranný mechanizmus?
- Ktoré funkcie zlepšujú praktický výkon?
- Kde sa dá použiť 125 15KA MCB?
- Kľúčové špecifikácie na preskúmanie
- Ako vybrať správnu konfiguráciu
- Úvahy o inštalácii a údržbe
- Bežné problémy a obavy z nákupu
- Prečo Shanghai DaDa Electric Co., Ltd.?
- Často kladené otázky
- Záverečné úvahy

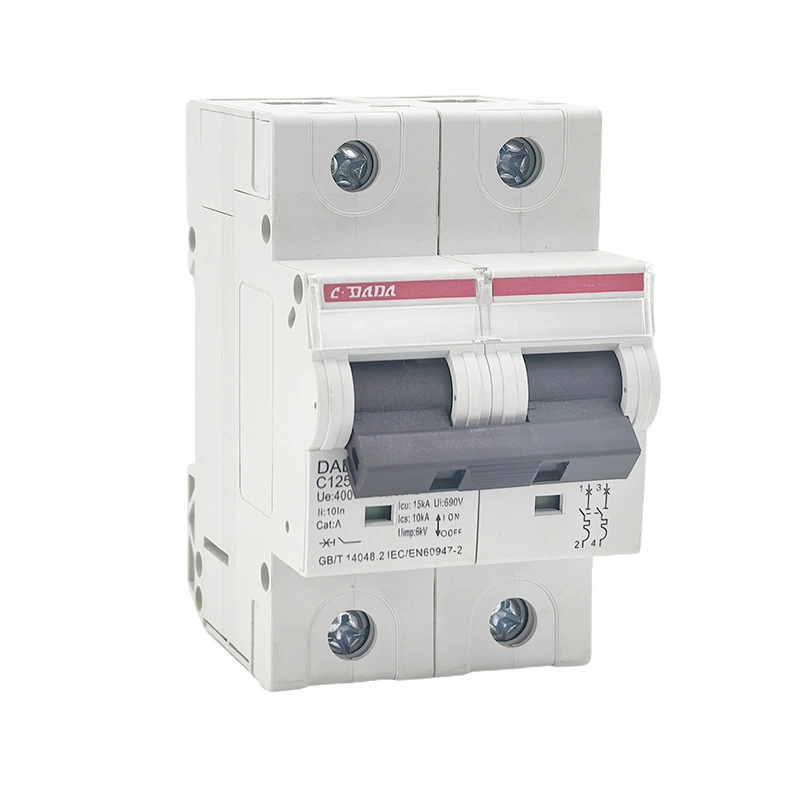

Čo je miniatúrny istič 125 15KA?
Miniatúrny istič 125 15KA je vysokoprúdové ochranné zariadenie určené na prerušenie elektrických obvodov pri výskyte abnormálnych prúdových podmienok. V označení produktu „125“ vo všeobecnosti označuje menovitý prúd do 125 A, zatiaľ čo „15KA“ označuje skratovú vypínaciu kapacitu 15 kA za príslušných testovacích podmienok a normy.
Tieto dve čísla popisujú rôzne elektrické charakteristiky. Menovitý prúd 125 A sa týka prúdu, ktorý je istič navrhnutý na prenášanie za špecifikovaných prevádzkových podmienok. Hodnota 15 kA sa vzťahuje na úroveň potenciálneho skratového prúdu, ktorý môže istič bezpečne prerušiť za svojich špecifikovaných podmienok.
Toto rozlíšenie je dôležité, keď inžinieri porovnávajú ističe. Vyšší menovitý prúd neznamená automaticky vyššiu skratovú vypínaciu schopnosť. Obidve hodnoty sa musia vyhodnotiť vzhľadom na elektrické charakteristiky inštalácie.
Séria DAB7-125 od Shanghai DaDa Electric Co., Ltd. je vyvinutá pre priemyselné a komerčné aplikácie distribúcie energie. Publikované informácie o produkte uvádzajú maximálny menovitý prúd 125 A a možnosti vysokej vypínacej kapacity vrátane 15 kA. Výrobca špecifikuje aj tepelno-magnetickú ochranu a prevedenie obmedzujúce prúd.
Prečo záleží na 125A a 15KA?
Elektrické rozvodné systémy môžu obsahovať značnú poruchovú energiu, najmä v blízkosti transformátorov, rozvodných dosiek, priemyselných strojov a veľkých výkonov. Ak je ochranné zariadenie vystavené poruchovému prúdu nad jeho špecifikovanou schopnosťou prerušenia, následky môžu zahŕňať poškodenie zariadenia, nadmerné iskrenie a vážne bezpečnostné riziká.
Vypínacia kapacita 15 kA poskytuje vyššiu rezervu prerušenia ako mnohé štandardné MCB s nízkou vypínacou kapacitou. Skutočná vhodnosť však závisí od predpokladaného skratového prúdu v mieste inštalácie a požiadaviek platnej elektrotechnickej normy.
| Parameter | Čo Označuje | Prečo na tom záleží |
|---|---|---|
| 125A | Menovitý prúd | Určuje normálny prúdový rozsah ističa. |
| 15 kA | Vysoká schopnosť skratového prerušenia | Pomáha ističu prerušiť špecifikované vysoké poruchové prúdy. |
| Termálny výlet | Ochrana proti preťaženiu | Reaguje na trvalé nadmerné aktuálne podmienky. |
| Magnetický výlet | Ochrana proti skratu | Poskytuje rýchlu prevádzku počas ťažkých poruchových podmienok. |
| Obmedzenie prúdu | Zníženie energie porúch | Môže pomôcť obmedziť stres kladený na nadväzujúce zariadenia. |
Pri navrhovaní distribučného systému by sa preto mal istič vyberať z výpočtu skutočného zaťaženia, menovitého výkonu vodiča, výpočtu poruchového prúdu, napätia, frekvencie, konfigurácie pólov a koordinačných požiadaviek, a nie zo samotného menovitého prúdu.
Ako funguje ochranný mechanizmus?
Moderný MCB vo všeobecnosti kombinuje dva primárne princípy vypínania: tepelnú ochranu a magnetickú ochranu. Tieto dva mechanizmy riešia rôzne typy nadprúdových udalostí.
Tepelná ochrana reaguje na podmienky preťaženia, ktoré pretrvávajú v priebehu času. Keď prúd prekročí zamýšľanú prevádzkovú úroveň, teplo spôsobí, že tepelný prvok začne fungovať a otvorí okruh.
Magnetická ochrana je určená pre vysokoprúdové poruchové stavy. Silná magnetická odozva môže rýchlo aktivovať vypínací mechanizmus, keď dôjde k vážnemu skratu.
Keď sa kontakty počas prerušenia poruchy oddelia, môže sa vytvoriť elektrický oblúk. Vnútorné štruktúry riadenia oblúka pomáhajú kontrolovať a uhasiť oblúk počas prerušenia.
Konštrukcia obmedzujúca prúd môže znížiť energiu, ktorá môže prechádzať obvodom počas udalosti skratu, čo pomáha znižovať namáhanie pripojených komponentov.
Informácie o produkte DAB7-125 popisujú funkciu tepelného a magnetického spúšťania, mechanizmus bez spúšťania a dizajn obmedzujúci prúd. Tieto vlastnosti sú obzvlášť dôležité pre aplikácie, kde ochranné zariadenie musí konzistentne reagovať na dlhotrvajúce preťaženie a vysokoprúdové poruchy.
Ktoré funkcie zlepšujú praktický výkon?
Elektrické ochranné zariadenia sa nehodnotia len podľa hlavného menovitého prúdu. Praktická použiteľnosť môže ovplyvniť mechanická konštrukcia, dizajn svoriek, materiály kontaktov, spôsob montáže a usporiadanie vnútorného oblúka.
- Vysoká vypínacia schopnosť:Špecifikácia 15 kA poskytuje vyššiu schopnosť skratového prerušenia ako mnohé bežné MCB s nízkou vypínacou kapacitou.
- Veľké káblové koncovky:Séria DAB7-125 je navrhnutá s veľkými svorkami vhodnými pre medené a hliníkové vodiče do 35 mm² podľa zverejnených informácií výrobcu.
- Mechanizmus bez vypínania:Istič si môže zachovať svoju ochrannú funkciu, aj keď je ovládací mechanizmus držaný v polohe ON.
- Pozitívna indikácia kontaktu:Jasná indikácia stavu kontaktu môže uľahčiť kontrolu a údržbu.
- Tepelno-magnetická prevádzka:Rôzne nadprúdové stavy možno riešiť pomocou doplnkových vypínacích mechanizmov.
- Montáž na DIN lištu:Modulárna montáž zjednodušuje inštaláciu v rámci kompatibilného distribučného zariadenia.
- Puzdro spomaľujúce horenie:Publikované informácie DAB7-125 špecifikujú materiál krytu spomaľujúci horenie PA66.
Tieto detaily sú dôležité pre distribútorov a systémových integrátorov, pretože efektívnosť inštalácie a prevádzkyschopnosť môžu ovplyvniť celkovú prevádzkovú skúsenosť, nielen počiatočnú nákupnú cenu.
Kde sa dá použiť 125 15KA MCB?
MCB s vysokou vypínacou kapacitou 125 A možno zvážiť pre elektrické rozvodné systémy, kde prúd obvodu a úroveň poruchy spadajú do špecifikovaného prevádzkového rozsahu zariadenia. Typické aplikačné prostredia môžu zahŕňať priemyselné zariadenia, komerčné budovy, rozvodné panely zariadení a iné obvody s vyšším prúdom.
| Aplikácia | Typická požiadavka | Potenciálny úžitok |
|---|---|---|
| Priemyselná distribúcia | Vyššie prúdové zaťaženie a náročné poruchové stavy | Vysoká prúdová kapacita s ochranou proti skratu |
| Obchodné budovy | Spoľahlivá ochrana distribúcie | Kompaktná modulárna ochrana distribučných obvodov |
| Strojové systémy | Ochrana elektrických zariadení a podávačov | Tepelná a magnetická nadprúdová odozva |
| Distribučné panely | Priestorovo efektívne ochranné zariadenia | Inštalácia na DIN lištu a modulárna konštrukcia |
| Zariadenie náročné na energiu | Vyšší obvodový prúd | Konfigurácia menovitého prúdu až 125 A v závislosti od zvoleného modelu |
Vhodnosť aplikácie musí byť vždy potvrdená podľa kompletného elektrického návrhu. Napätie, frekvencia, potenciálny poruchový prúd, veľkosť vodiča, teplota okolia, konfigurácia pólov a príslušné inštalačné pravidlá môžu zmeniť výber vhodného ističa.
Kľúčové špecifikácie na preskúmanie
Kupujúci sa často zameriavajú na „125A“ a „15kA“, pretože sú ľahko pochopiteľné. Profesionálne obstarávanie si však vyžaduje širšiu kontrolu špecifikácií.
| Špecifikácia | Otázka o kúpe |
|---|---|
| Menovitý prúd | Zhoduje sa vybratá hodnota s vypočítaným zaťažením obvodu a kapacitou vodičov? |
| Vypínacia schopnosť | Je špecifikovaná kapacita 15 kA vhodná pre prípadný poruchový prúd? |
| Menovité napätie | Zodpovedá istič systémovému napätiu a usporiadaniu rozvodu? |
| Počet pólov | Vyžaduje obvod 1P, 2P, 3P, 4P alebo inú konfiguráciu? |
| Krivka výletu | Je zvolená charakteristika uvoľnenia kompatibilná s pripojenou záťažou? |
| Použiteľná norma | Spĺňa produkt štandard požadovaný pre cieľový trh a inštaláciu? |
| Kapacita terminálu | Môžu svorky bezpečne umiestniť špecifikovaný vodič? |
| Spôsob inštalácie | Je potrebná montáž na DIN lištu alebo iné montážne usporiadanie? |
Napríklad IEC 60947-2 a IEC/EN 60898-1 používajú rôzne klasifikácie a testovacie rámce pre ističe. Publikované údaje výrobcu preto môžu obsahovať terminológiu Icu aj Icn v závislosti od normy a kategórie produktu. Kupujúci by si mal presne overiť, ktoré hodnotenie platí pre napätie a prevádzkové podmienky zamýšľanej inštalácie.
Ako vybrať správnu konfiguráciu
Výber miniatúrneho ističa 125 15KA by mal začať skôr elektrickým systémom než katalógom produktov. Jednoduchý proces výberu môže znížiť riziko nesúladu ističa s obvodom.
- Určite návrhový prúd.Vypočítajte očakávaný nepretržitý a prerušovaný prúd záťaže.
- Skontrolujte hodnotenie vodiča.Ochranné zariadenie by malo byť koordinované s prípustným prúdom kábla v skutočných podmienkach inštalácie.
- Určite potenciálny skratový prúd.Zvolená vypínacia schopnosť by mala byť primeraná úrovni poruchy v mieste inštalácie.
- Potvrďte napätie a frekvenciu.Uistite sa, že istič je dimenzovaný pre elektrický systém.
- Vyberte usporiadanie pólov.Zvážte požiadavky na fázové a nulové vodiče.
- Skontrolujte charakteristiky cesty.Vypínacia krivka by mala byť vhodná pre pripojenú záťaž a predpokladané podmienky nábehu.
- Potvrďte štandardy a certifikácie.Skontrolujte požiadavky cieľového trhu, špecifikáciu projektu a miestne elektrické predpisy.
- Overte fyzickú kompatibilitu.Potvrďte rozmery, veľkosť svoriek, kompatibilitu na DIN lištu a rozstup panelov.
Úvahy o inštalácii a údržbe
Správna inštalácia je nevyhnutná pre akékoľvek vysokoprúdové ochranné zariadenie. Ani dobre navrhnutý istič nedokáže kompenzovať nesprávne dimenzované vodiče, uvoľnené svorky, nevhodné kryty alebo nesprávne postupy inštalácie.
- Pred inštaláciou skontrolujte model ističa a menovitý výkon.
- Odpojte elektrické napájanie a dodržujte príslušný bezpečnostný postup.
- Skontrolujte, či je prierez vodiča kompatibilný so svorkou.
- Vodiče pripravte správne a vyhnite sa poškodeným alebo nesprávne odizolovaným koncom káblov.
- Svorky dotiahnite podľa požiadaviek výrobcu.
- Uistite sa, že istič je bezpečne namontovaný na kompatibilnej lište DIN.
- Skontrolujte, či kryt poskytuje primeranú ochranu a voľný priestor.
- Pravidelne kontrolujte svorky, či nevykazujú známky prehriatia, zmeny farby alebo mechanického uvoľnenia.
- Otestujte ochranný systém podľa požiadaviek na údržbu inštalácie.
Plány údržby by mali odrážať prostredie a pracovný cyklus. Priemyselné inštalácie s vysokým zaťažením, častým spínaním, prachom, vibráciami alebo zvýšenými teplotami môžu vyžadovať častejšiu kontrolu ako málo zaťažené vnútorné rozvody.
Bežné problémy a obavy z nákupu
Kupujúci vysokoprúdových MCB sa často stretávajú s niekoľkými praktickými výzvami. Riešenie týchto problémov pred obstarávaním môže zabrániť oneskoreniam a problémom s inštaláciou.
Niektoré zoznamy produktov uvádzajú iba všeobecnú „vysokú vypínaciu schopnosť“. Kupujúci by si mali vyžiadať presné hodnotenie, štandard, napätie a testovaciu základňu.
Výber 125A bez kontroly kapacity kábla a skutočného konštrukčného prúdu môže spôsobiť problémy s koordináciou.
Väčšie vodiče vyžadujú svorky navrhnuté tak, aby prijali požadovanú plochu prierezu. Kompatibilitu terminálu je potrebné potvrdiť pred kúpou.
Medzinárodní nákupcovia často potrebujú technické špecifikácie, certifikácie, výkresy a informácie o produkte na schválenie projektu.
Profesionálny dodávateľ by mal byť schopný poskytnúť jasné údaje o produkte a pomôcť kupujúcim pochopiť rozdiely medzi menovitým prúdom, vypínacou schopnosťou, charakteristikami vypnutia a požiadavkami na inštaláciu.
Prečo Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.vyvíja a vyrába produkty na ochranu obvodov pre priemyselné a komerčné elektrické aplikácie. Jej publikované produktové portfólio zahŕňa MCB, MCCB, RCBO, RCCB a súvisiace zariadenia na ochranu obvodov.
Séria DAB7-125 je umiestnená pre aplikácie vyžadujúce vyššiu prúdovú kapacitu a vysokú schopnosť skratového vypínania. Publikované špecifikácie zahŕňajú vysokú vypínaciu schopnosť 15 kA, funkciu tepelno-magnetického vypínania, dizajn obmedzujúci prúd, indikáciu kladného kontaktu a svorky vhodné pre väčšie vodiče. :contentReference[oaicite:1]{index=1}
Informácie o továrni výrobcu tiež popisujú špecializované dielne na lisovanie, bodové zváranie, nitovanie, vstrekovanie a montáž, ktoré podporujú výrobu produktov MCB a MCCB. :contentReference[oaicite:2]{index=2}
Pre distribútorov, veľkoobchodníkov s elektrinou, výrobcov panelov a OEM zákazníkov môže byť tento typ výrobnej kapacity užitočný, keď sú dôležitou súčasťou nákupného rozhodnutia konzistentné dodávky produktov, technická dokumentácia a podpora konfigurácie.
| Požiadavka kupujúceho | Príslušná charakteristika DAB7-125 |
|---|---|
| Vysokoprúdová ochrana obvodu | Menovitý prúd do 125A |
| Vyššie požiadavky na skrat | Vypínacia kapacita až 15 kA podľa zverejnených informácií o produkte |
| Ochrana proti preťaženiu | Funkcia tepelného vypnutia |
| Odozva na skrat | Funkcia magnetickej spúšte |
| Väčšie vodiče | Veľké káblové koncovky určené pre vodiče do 35 mm² podľa informácií výrobcu |
| Inštalácia panelov | Modulárny dizajn montáže na DIN lištu |
Špecifikácie produktu by mali byť vždy pred konečným schválením projektu potvrdené na základe najnovšej technickej dokumentácie, najmä ak bude istič inštalovaný v prostredí s vysokým poruchovým prúdom alebo v regulovanom elektrickom systéme.
Často kladené otázky
15KA sa vzťahuje na skratovú vypínaciu schopnosť 15 kA za príslušných špecifikovaných skúšobných podmienok. Označuje úroveň potenciálneho skratového prúdu, ktorý má zariadenie prerušiť v súlade s príslušným menovitým výkonom a štandardom.
Nie. Výber musí brať do úvahy kapacitu vodiča, charakteristiky zaťaženia, napätie systému, podmienky okolia, poruchový prúd, konfiguráciu pólov a príslušné elektrické požiadavky.
125A súvisí s menovitým prúdom ističa, zatiaľ čo 15kA sa vzťahuje na jeho schopnosť skratového prerušenia. Popisujú rôzne charakteristiky ochranného zariadenia.
Môže sa zvážiť pre vhodné priemyselné distribučné obvody, keď elektrický systém spadá do špecifikovaných menovitých hodnôt produktu a požiadaviek na inštaláciu.
Nie. Vypínacia schopnosť je len jedným výberovým faktorom. Musí sa vyhodnotiť aj napätie, menovitý prúd, vypínacie charakteristiky, koordinácia vodičov, konfigurácia pólov a podmienky inštalácie.
Tepelná ochrana rieši podmienky trvalého preťaženia, zatiaľ čo magnetická ochrana rýchlo reaguje na poruchové stavy vysokého prúdu, ako sú skraty.
Publikované informácie DAB7-125 od Shanghai DaDa Electric uvádzajú, že jej veľké káblové koncovky sú vhodné pre medené a hliníkové káble do 35 mm². Presné usporiadanie vodičov by malo byť vždy pred inštaláciou potvrdené aktuálnou technickou dokumentáciou.
Kupujúci by si mali vyžiadať technický list, príslušné normy, menovité napätie, údaje o vypínacej kapacite, charakteristiky jazdy, rozmerové výkresy, informácie o termináloch, certifikácie a podrobnosti o balení relevantné pre cieľový trh.
Záverečné úvahy
Miniatúrny istič 125 15KA rieši špecifickú kombináciu požiadaviek: relatívne vysoká prúdová kapacita a vylepšená schopnosť skratového prerušenia. Pre inžinierov a nákupné tímy je pochopenie toho, čo každé hodnotenie predstavuje, nevyhnutné pre správne technické rozhodnutie.
Najdôležitejšie úvahy presahujú hodnoty „125A“ a „15kA“. Kompletné vyhodnotenie by malo zahŕňať menovité napätie, poruchový prúd, vypínacie charakteristiky, konfiguráciu pólov, kompatibilitu vodičov, príslušné normy, prostredie inštalácie a fyzické rozmery.
Séria DAB7-125 od Shanghai DaDa Electric Co., Ltd. kombinuje vysokoprúdovú ochranu s tepelno-magnetickou prevádzkou, dizajn obmedzujúci prúd, veľké káblové koncovky a publikovanú vypínaciu kapacitu až 15 kA. Tieto vlastnosti robia produkt relevantným pre celý rad priemyselných a komerčných distribučných aplikácií, ak sú správne prispôsobené elektrickému systému.
