Čína dodávateľ prúdového chrániča s nadprúdovou ochranou

Vyberte siCDADAako váš výrobca a dodávateľ. So sídlom v Číne poskytujeme prúdový chránič s nadprúdovou ochranou, ako aj širokú škálu iných nízkonapäťových elektrických zariadení. Môžeme vyvinúť profesionálne, prispôsobené riešenia prispôsobené vašim špecifickým projektovým požiadavkám; naše produkty majú 3-ročnú záruku a spĺňajú rôzne medzinárodné normy.

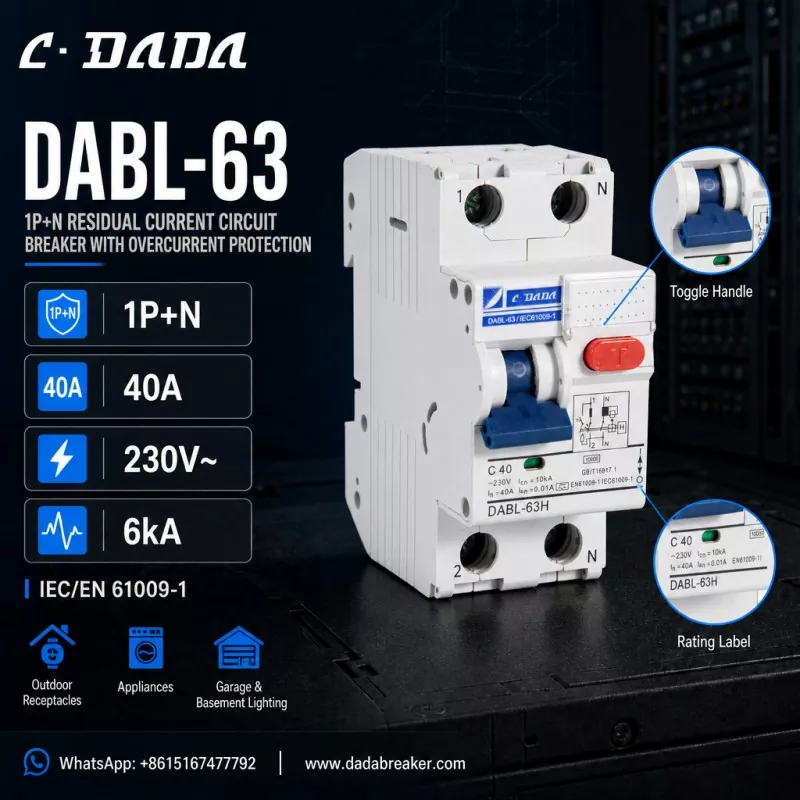

čo je RCBO?

RCBO (zostatkový prúdový chránič s nadprúdovou ochranou) je modulárne zariadenie, ktoré kombinuje funkcie MCB (Miniatúrny istič)a RCCB (prerušovač zvyškového prúdu).

Zatiaľ čo MCB chráni káble iba pred prehriatím (preťažením) a katastrofickým zlyhaním (skrat) a RCCB chráni iba ľudí pred šokom (únikom), RCBO robí všetko. Ak dôjde k poruche – či už ide o masívny nárast spôsobený skratom alebo malým únikom cez ľudské telo – RCBO sa vypne a okruh okamžite izoluje. Táto dvojitá schopnosť z neho robí zlatý štandard pre moderné rezidenčné a komerčné elektrické inštalácie.

Typy a klasifikácie

Naše výrobné možnosti RCBO pokrývajú široké spektrum technických konfigurácií, aby vyhovovali požiadavkám globálneho trhu.

Základné funkcie a ochranné mechanizmy

RCBO je zázrak miniaturizácie, ktorý obsahuje dva odlišné ochranné systémy v jednom kryte.

Nadprúdová ochrana (komponent MCB):

Termálny výlet: Bimetalový pásik sa pri dlhodobom preťažení zahrieva a ohýba, čím mechanicky odblokuje mechanizmus. This protects cables from melting.

Magnetický výlet: Cievka solenoidu reaguje na vysokoprúdové skraty a v priebehu milisekúnd vypne istič, aby sa zabránilo výbuchu alebo požiaru.

Ochrana proti zvyškovému prúdu (súčiastka RCCB):

Transformátor s nulovou sekvenciou: Nepretržite monitoruje rovnováhu medzi živým a neutrálnym prúdom.

Detekcia úniku: Ak prúd uniká do zeme (napr. cez osobu), nerovnováha spustí citlivé relé, ktoré prinúti kontakty otvoriť.

Kombinovaná bezpečnosť: Vnútorný mechanizmus je navrhnutý tak, aby vypínaciu západku mohol spustiť ktorýkoľvek systém (tepelný/magnetický ALEBO zvyškový), čím sa zabezpečí, že žiadna porucha nezostane neodhalená.

Primárne aplikácie a prípady použitia

Obytná distribúcia: Ochrana jednotlivých okruhov (napr. kuchynských zásuviek, kúpeľňových ohrievačov), kde sa vyžaduje ochrana proti preťaženiu a otrasom v obmedzenom priestore panela.

Obchodné budovy: Zabezpečenie kontinuity služby. Ak dôjde k poruche na jednom okruhu (napr. chybný počítač), vypne sa iba konkrétny RCBO, a nie hlavný RCCB rezný výkon na celé poschodie.

Obnoviteľná energia (solárna fotovoltika): Ochrana invertorových obvodov pred poruchami DC vstrekovania a nadprúdmi.

Priemyselná kontrola: Ochrana citlivých riadiacich obvodov a motorov pred poruchami medzi fázou a zemou.

Precízna výroba: od suroviny až po hotový výrobok

Výroba RCBO je podstatne zložitejšia ako samostatná výroba MCB alebo RCCB, pretože si vyžaduje dokonalú synchronizáciu dvoch odlišných mechanizmov.

1. Hlavné suroviny:

Bývanie: Vysokokvalitný polyamid (PA66) alebo polykarbonát, spomaľujúci horenie, ktoré odolávajú teplu generovanému prvkami dvojitej ochrany.

Kontaktný systém: kontakty oxidu strieborného (AgSnO2) schopné zvládnuť vysoké skratové prúdy a časté spínanie úniku.

Magnetické jadro: Permalloy alebo nanokryštalické jadrá pre transformátor na detekciu úniku.

Cestovná jednotka: Komplexná zostava kombinujúca bimetalový pásik, solenoidovú cievku a polarizované magnetické relé.

2. Pracovný postup výroby a spracovania:

Podzostava: Mechanizmus MCB (tepelný/magnetický) a mechanizmus RCCB (transformátor/relé) sú zostavené na samostatných linkách.

integrácia: Dva systémy sú zlúčené. "Vypínacia lišta" je kalibrovaná tak, aby mechanická sila z preťaženia alebo detekcie úniku mohla úspešne odblokovať kontakty.

Elektroinštalácia: Vnútorné flexibilné konektory sú zvarené precízne, aby sa zabezpečila nízka odolnosť a mechanická flexibilita.

Duálna kalibrácia: Toto je najdôležitejší krok. Jednotka je testovaná na prúd (In) (napr. 16 A) a únik (IΔn) (napr. 30 mA). Aby jednotka prešla, musia byť obe dokonale nakalibrované.

Prísne normy kontroly kvality a testovania

Dodržiavame IEC/EN 61009-1, medzinárodnú normu pre RCBO. Naše testovanie je vyčerpávajúce, pretože zariadenie nesie bremeno dvoch bezpečnostných funkcií.

Štandardné testovacie položky a kritériá kontroly výroby:

Naše výrobné schopnosti: linka, vybavenie a tím

Naše zariadenie je navrhnuté tak, aby zvládlo zložitosť montáže RCBO s vysokou presnosťou.

Výrobná linka: Používame modulárne montážne linky, ktoré umožňujú paralelnú montáž komponentov MCB a RCCB pred konečnou integračnou stanicou.

Pokročilé vybavenie:

Dvojkanálové kalibračné lavice: Špecializované prístroje, ktoré súčasne testujú nadprúdové hodnotenie (Ampéry) a zvyškové prúdové zaťaženie (mA), aby sa zabezpečilo, že oba systémy fungujú nezávisle a správne.

Automatické zváracie roboty: Pre presné vnútorné zapojenie, čím sa znižuje riziko uvoľnenia spojov, ktoré sú v takomto kompaktnom zariadení kritické.

Vysokorýchlostné kamery: Používa sa vo výskume a vývoji na vizualizáciu oddelenia kontaktov počas cesty s cieľom optimalizovať mechanizmus prepojenia.

Expertný tím:

Integrační inžinieri: Špecialisti na návrh mechanických spojov, ktorí zaisťujú, že „logika vypnutia“ funguje bezchybne, či už ide o preťaženie alebo únik.

Kontrola kvality: Vyškolení na identifikáciu problémov s „nepríjemným vypínaním“ a zabezpečenie odolnosti zariadenia voči prepätiu, ktoré nepredstavuje poruchu.

Vyberte si naše RCBO. Dodávame produkt, ktorý ponúka maximálnu ochranu na minimálnom priestore, navrhnutý pre svet, ktorý vyžaduje bezpečnosť aj efektivitu.
