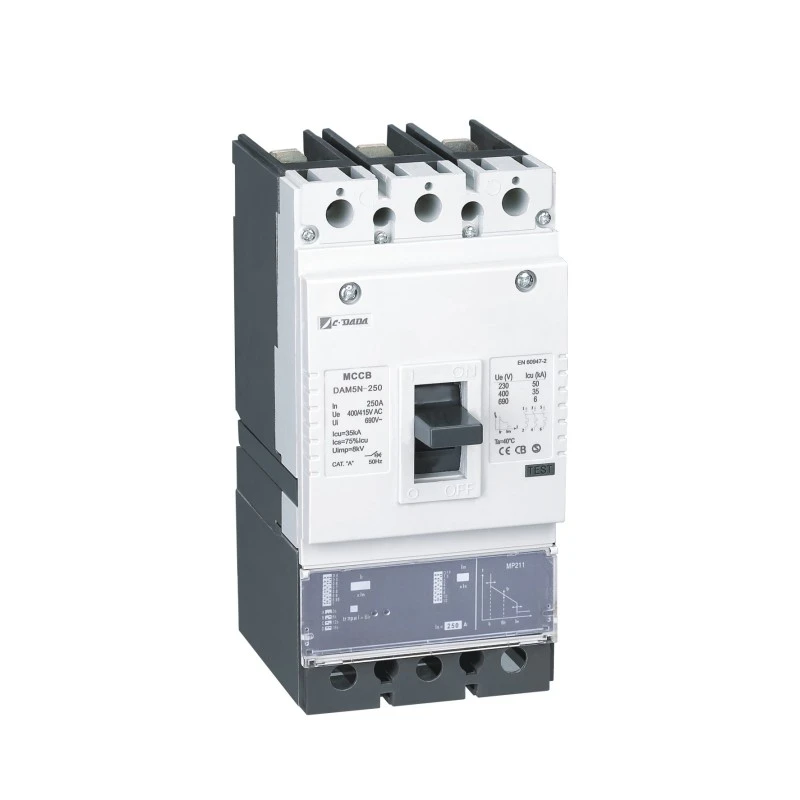

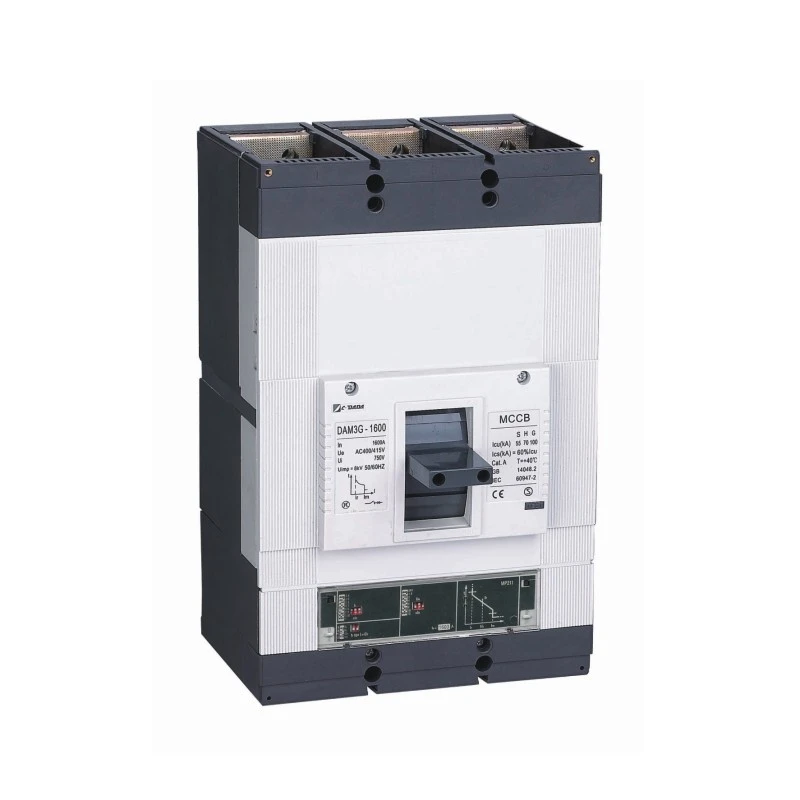

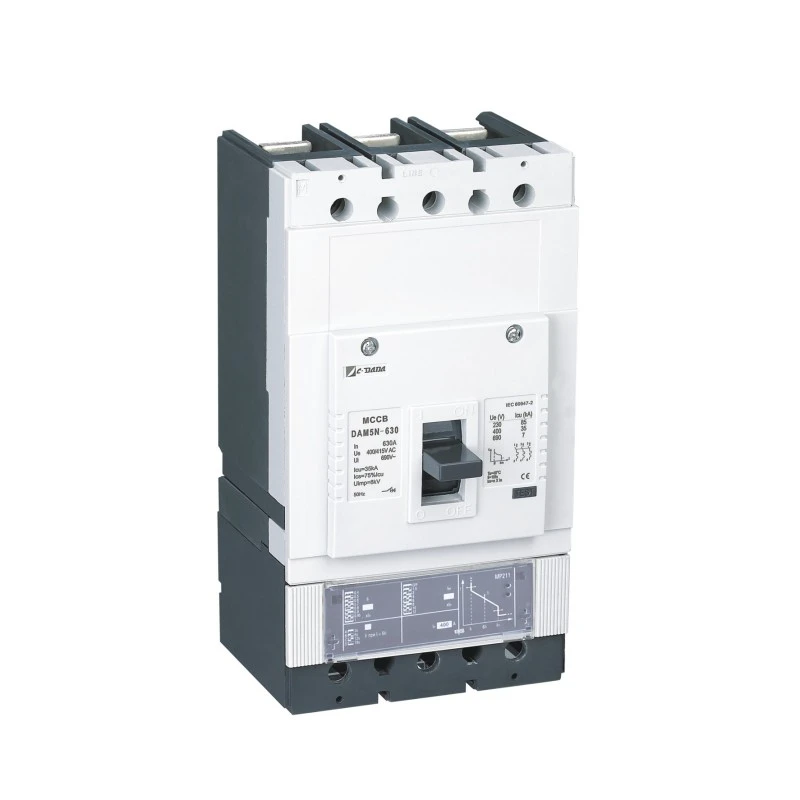

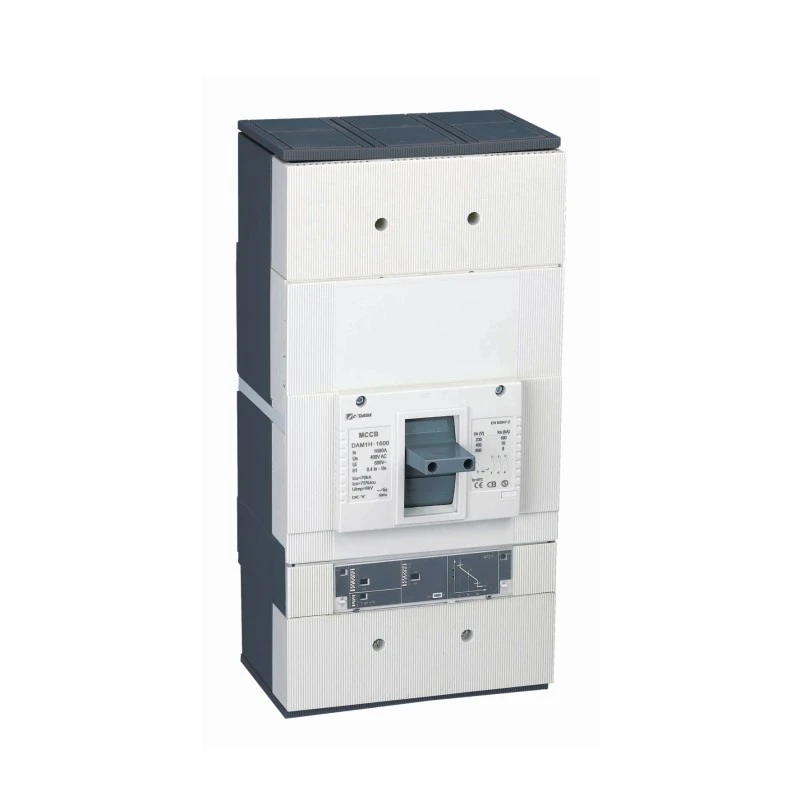

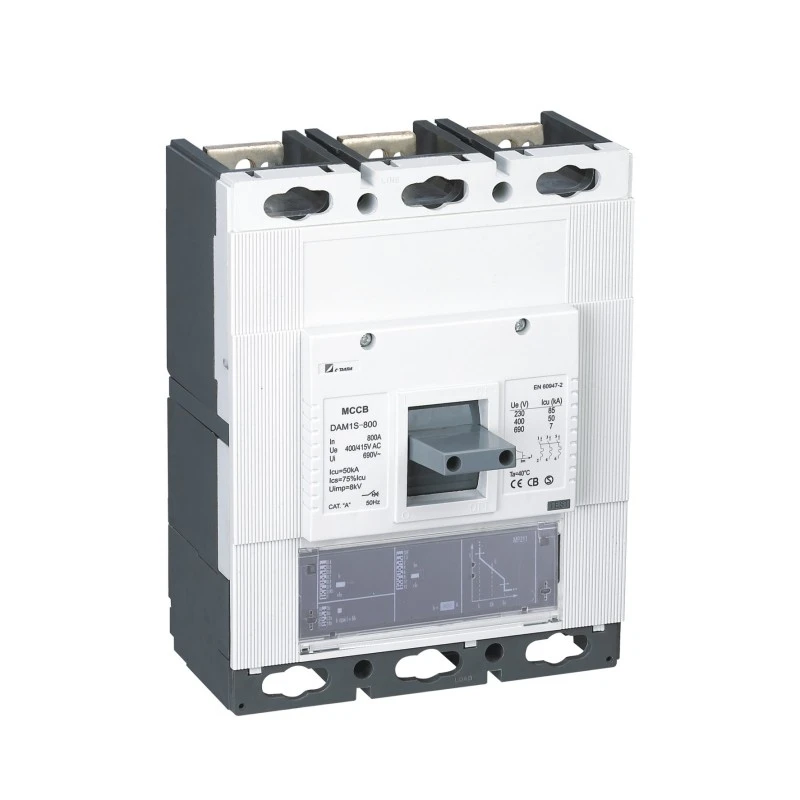

Elektronický typ ističa s lisovaným puzdrom

Pre moderné energetické systémy vyžadujúce presnosť, inteligenciu a spoľahlivosť je elektronický istič od spoločnosti Shanghai DADA Electric CO., LTD. stanovuje nový štandard v nízkonapäťovej ochrane. Na rozdiel od tradičných tepelno-magnetických ističov tento inteligentný MCCB využíva mikroprocesorovú elektronickú spúšť, ktorá poskytuje vysoko presnú, programovateľnú nadprúdovú ochranu – odolnú voči kolísaniu okolitej teploty.

S nastaviteľnými nastaveniami od 40 % do 100 % In (tepelný) a 1,5× až 12× In (magnetický) ponúka bezkonkurenčnú flexibilitu pre komplexnú koordináciu v dátových centrách, priemyselných závodoch, nemocniciach a systémoch obnoviteľnej energie. Dimenzovaný od 100A do 1600A pri 400V/415V, kombinuje kompaktný dizajn s pokročilou funkčnosťou – a zahŕňa bezpečné priame vypnutie pri extrémnych poruchách, aj keď zlyhá elektronika.

Kľúčové špecifikácie

Model: Séria CDADA DAM2 / DE (elektronický typ ističa s lisovanou skriňou)

Typ: Elektronický istič

Póly: 3P / 4P

Menovité napätie (Ue): 400V / 415V AC

Menovitý prúd (In): 100A – 1600A

Vypínacia jednotka: Elektronická spúšť založená na mikroprocesore

Tepelná úprava (Ir): 40 % – 100 % In

Magnetické nastavenie (Im): 1,5× – 12× In

Výhody

★ Široký rozsah: 100A až 1600A (AC)

★ Kompaktné rozmery

★ Nastaviteľné tepelné nastavenie (40-100%) In.

★ Nastaviteľné magnetické nastavenie (1,5-12 krát) In.

★ Ustanovenie tlačidla stlačenia a vypnutia.

★ Oddelené hlavné a oblúkové kontakty

★ Široká ponuka príslušenstva.

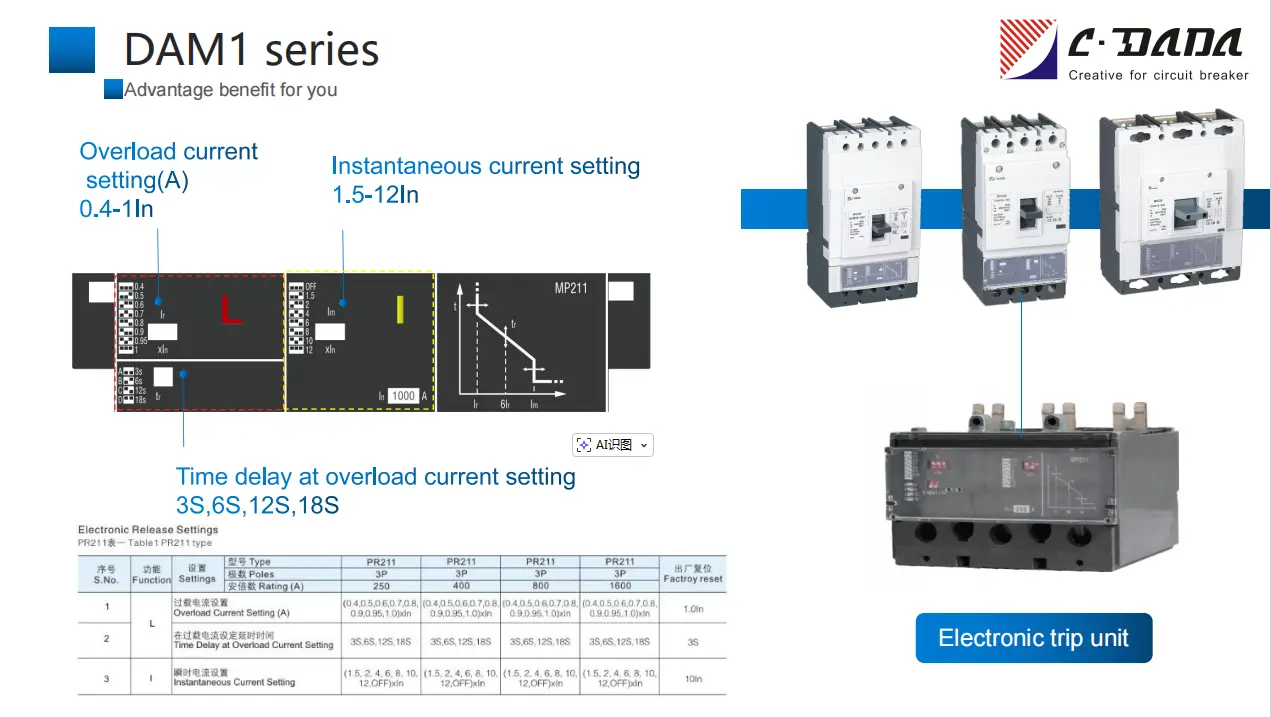

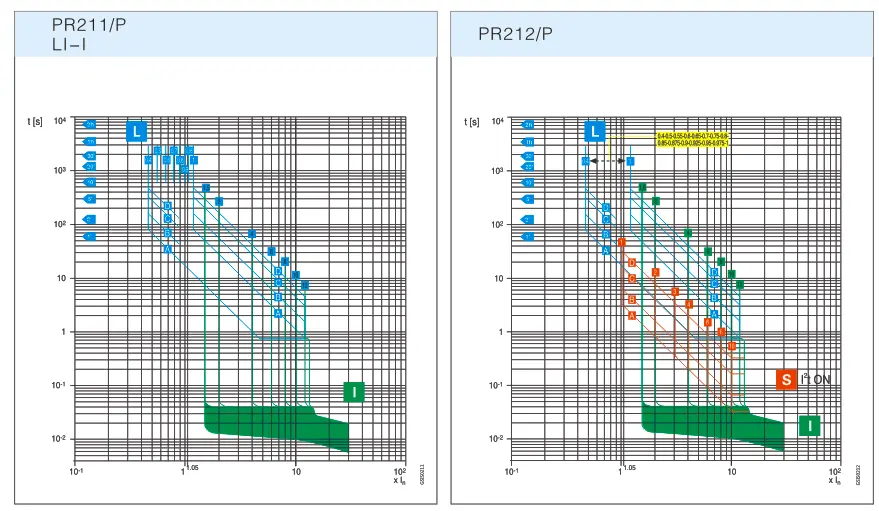

Elektronická charakteristika spúšte

Elektrické parametre

Tabuľka 1 Typ PR211

S.No.

Funkcia

Nastavenia

Typ

PR211

PR211

PR211

PR211

Obnovenie výrobných nastavení

Poliaci

3P

3P

3P

3P

Hodnotenie (A)

250

400

800

1600

1

L

Nastavenie prúdu preťaženia (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 palca

2

Časové oneskorenie pri nastavení prúdu preťaženia

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Nastavenie okamžitého prúdu

(1,5, 2, 4, 6, 8, 10, 12,VYP.)xIn

(1,5, 2, 4, 6, 8, 10, 12,VYP.)xIn

(1,5, 2, 4, 6, 8, 10, 12,VYP.)xIn

(1,5, 2, 4, 6, 8, 10, 12,VYP.)xIn

10In

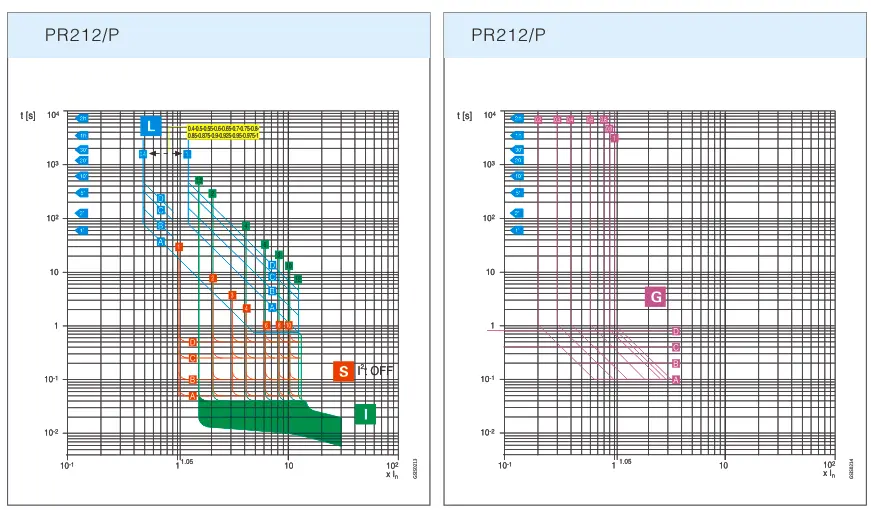

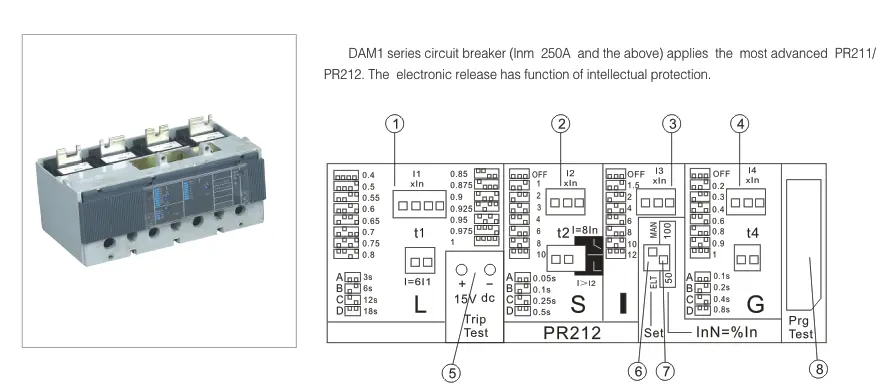

Tabuľka 2 Typ PR212

S.No.

Funkcia

Nastavenia

Typ

PR212

PR212

PR212

PR212

Obnovenie výrobných nastavení

Poliaci

3P

3P

3P

3P

Hodnotenie (A)

250

400/630

800

1600

1

L

Nastavenie prúdu preťaženia (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 palca

2

Časové oneskorenie pri nastavení prúdu preťaženia

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Nastavenie skratového prúdu (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, VYP) xIn

(1, 2, 3, 4, 6, 8, 10, VYP) xIn

(1, 2, 3, 4, 6, 8, 10, VYP) xIn

6In

4

Časové oneskorenie pri nastavení skratového prúdu

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1 S

5

I

Nastavenie okamžitého prúdu

(1,5, 2, 4, 6, 8, 10, 12,VYP.)xIn

(1,5, 2, 4, 6, 8, 10, 12,VYP.)xIn

(1,5, 2, 4, 6, 8, 10, 12,VYP.)xIn

(1,5, 2, 4, 6, 8, 10, 12,VYP.)xIn

10In

6

G

Nastavenie zemného prúdu (A)

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, OFF) xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, OFF) xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, OFF) xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, OFF) xIn

1,0 palca

7

Časové oneskorenie pri nastavení zemnej poruchy

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4 S

8

Výber sady elektrických alebo elektronických parametrov

Funkcia SET (spínač ELT/MAN)

9

Slúži na nastavenie parametrov dip prepínača nulovej čiary

InN=%In,prepínač 50/100

10

Zásuvka pre pripojenie meracieho prístroja

Panelová zásuvka

Prečo si vybrať CDADA Electronic MCCB?

★ Skutočná inteligencia, nielen automatizácia
Mikroprocesor nepretržite analyzuje priebehy prúdu, čo umožňuje presnú ochranu s inverzným časom, s určitým časom a okamžitú ochranu – bez kolísania v dôsledku tepla alebo starnutia.

★ Bezpečný dizajn
Aj keď elektronický obvod zlyhá, priama elektromagnetická západka zaisťuje vypnutie ističa počas vážnych skratov – spĺňa požiadavky IEC 60947-2 na bezpečnostnú redundanciu.

★ Vynikajúca koordinácia
Mimoriadne široké rozsahy nastavenia (40–100 % Ir, 1,5–12 × Im) umožňujú dokonalú koordináciu s upstream/downstream zariadeniami – minimalizujú výpadky zón.

★ Infraštruktúra odolná voči budúcnosti
Kompatibilné s voliteľnými komunikačnými modulmi (Modbus RTU, Profibus) pre integráciu do systémov riadenia budov (BMS) alebo inteligentných sietí.

★ Globálna kvalita, konkurencieschopná cena
Vyrobené podľa normy ISO 9001 v Šanghaji s medzinárodnými certifikáciami, ktoré ponúkajú výkon na európskej úrovni pri ázijskej nákladovej efektívnosti.

★ Máme špecializovaný tím 15 inžinierov zameraných na vývoj, zlepšovanie a prispôsobenie produktov.

Ideálne aplikácie

Dátové centrá: Predchádzajte kaskádovým zlyhaniam pomocou presného selektívneho vypínania

Nemocnice: Zabezpečte neprerušované napájanie systémov na podporu života

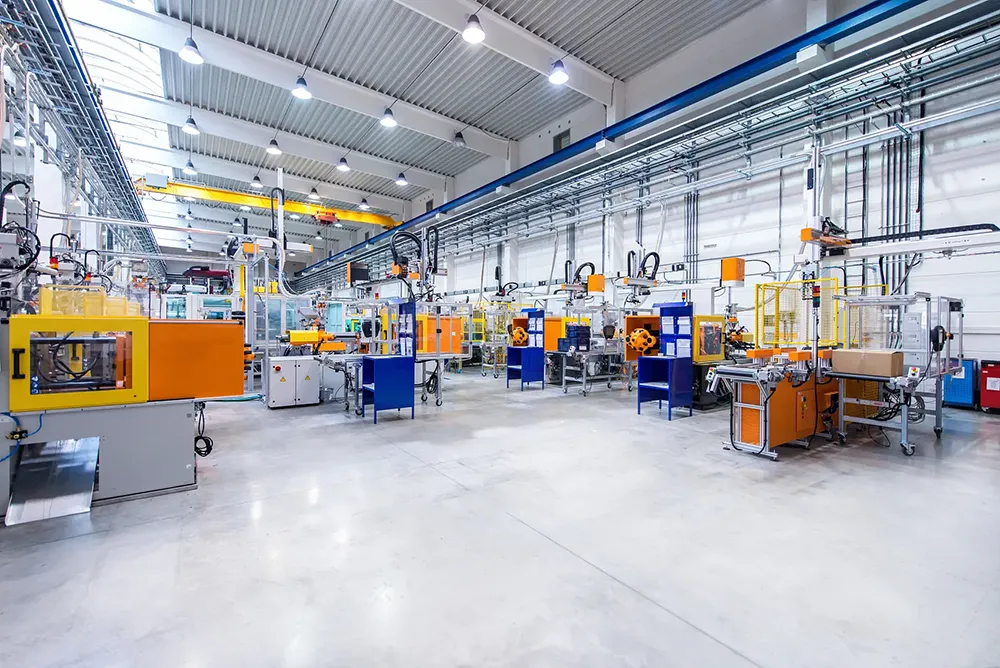

Priemyselná automatizácia: Koordinujte s VFD, softštartérmi a robotikou

Solárne/veterné farmy: Prispôsobte sa profilom premenlivej generácie

Inteligentné komerčné budovy: Umožnite monitorovanie energie bez ďalších meračov

Často kladené otázky (FAQ)

Q1: Čím sa líši elektronický MCCB od tepelno-magnetického?

A1: Elektronické ističe s lisovaným puzdrom používajú mikroprocesor na analýzu prúdu a spúšťania s vysokou presnosťou. Nie sú ovplyvnené okolitou teplotou, ponúkajú širšie rozsahy úprav a môžu poskytovať záznam údajov o zaťažení – na rozdiel od tepelno-magnetických typov na báze bimetalu/solenoidu.

Q2: Je elektronický MCCB 1600A dostupný v 4-pólovej konfigurácii?

Odpoveď 2: Áno – všetky elektronické ističe CDADA od 250A do 1600A sú dostupné vo verziách 3P aj 4P.

Otázka 3: Čo sa stane, ak elektronická spúšť zlyhá počas skratu?

A3: Istič obsahuje mechanickú zálohu: počas extrémnych poruchových prúdov (>12×In) spustí magnetická západka priame otvorenie – zaisťuje bezpečnosť aj pri offline elektronike.

Q4: Môžem sledovať aktuálne hodnoty v reálnom čase?

Odpoveď 4: Áno – elektronická vypínacia jednotka zobrazuje okamžitý, maximálny, minimálny a priemerný prúd počas voliteľných časových okien (napr. 24 hodín), čo je užitočné pre správu energie.

Otázka 5: Prečo si vybrať CDADA pred inými inteligentnými značkami MCCB?

A5: CDADA ponúka:

● Skutočná nastaviteľnosť v dvoch rozsahoch (veľa konkurentov obmedzuje Im na ≤10×)

● Bezpečné mechanické zálohovanie (nie všetky „elektronické“ MCCB ho majú)

● Kompaktná veľkosť – zmestí sa do starších panelov bez úprav

● Silné globálne certifikačné portfólio (ASTA, KEMA, CE)

● Ceny vhodné pre OEM s technickou podporou v angličtine
