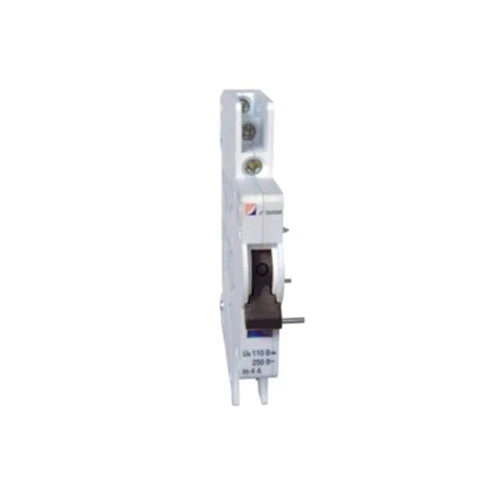

Alarm a pomocný kontakt MCB

CDADA je výrobca a dodávateľ s viac ako 40-ročnými skúsenosťami, videli sme príliš veľa projektov, kde operátori panelov zmeškali vypnutý istič – kým nie je neskoro. Preto sme navrhli alarm a pomocný kontakt CDADA MCB (DAB7-FL): inteligentné, priestor šetriace riešenie, ktoré vám dáva dva kritické signály v jednom module – polohu ističa (ON/OFF) a dôvod vypnutia (preťaženie/skrat).

Naša rada: Ak váš riadiaci systém potrebuje rozlíšiť medzi manuálnym vypnutím a chybovým vypnutím, toto je príslušenstvo, ktoré musíte špecifikovať. Samotné štandardné pomocné kontakty nedokážu rozpoznať rozdiel – ale naše áno.

Dvojfunkčný dizajn: Jeden modul, dva signály

Alarm & Auxiliary Contact CDADA MCB obsahuje dva nezávislé prenosové kontakty so šikovným mechanickým voličom:

★ Žltý indikátor na „A“: Oba kontakty fungujú ako pomocné kontakty → signalizujú stav MCB ON/OFF

★ Žltý indikátor na „AL“:

★ Ľavý kontakt = pomocný (stav ZAP/VYP)

★ Pravý kontakt = Alarm (aktivuje sa iba vtedy, keď sa MCB vypne v dôsledku poruchy)

★ To znamená, že môžete drôtovať:

★ Zelené svetlo, ktoré ukazuje „zapnutie“

★ Červené svetlo alebo vstup PLC na spustenie „alarmu poruchy“

★ Všetko z jedného prídavného modulu na vašom DAB7-63 MCB.

Technické špecifikácie

Dôležité: Toto príslušenstvo nie je možné používať samostatne – musí byť namontované priamo na MCB DAB7-63.

Inštalačná príručka (od našich technikov v teréne)

★ Pre bezpečnú a spoľahlivú prevádzku postupujte podľa týchto krokov:

★ Pred inštaláciou VYPNITE obvod.

★ Zasuňte modul DAB7-FL na ľavú stranu MCB DAB7-63, kým nezacvakne.

★ Zaistite priloženou obojstrannou páskou (pre odolnosť voči vibráciám).

★ Pripojte vodiče k 4 svorkám (2 na skupinu kontaktov):

★ Použite ľavý pár pre pomocné (stav)

★ Použite správny pár pre alarm (detekcia zakopnutia)

★ Ak potrebujete funkciu alarmu poruchy, nastavte žltý volič na „AL“.

★ Test: Manuálne vypnutie MCB — počas poruchy by mal zmeniť stav iba kontakt alarmu.

★ Tip pre profesionálov: Jasne označte káble! Mnoho technikov si pri uvádzaní do prevádzky zamieňa pomocné a alarmové signály.

Kedy by ste to mali použiť namiesto štandardného pomocného kontaktu?

Typické aplikácie:

★ Monitorovanie PDU dátového centra

★ Solárne zlučovacie boxy

★ Priemyselné ovládacie panely

★ Systémy riadenia budov (BMS)

★ Bezpečnostné obvody výťahu alebo HVAC

Často kladené otázky

Q1: Môžem to použiť na MCB bez CDADA?

A1: Nie. DAB7-FL je mechanicky a rozmerovo navrhnutý len pre ističe CDADA DAB7-63. Nepasuje na MCB Schneider, ABB alebo Siemens.

Q2: Ako vlastne funguje alarmový kontakt?

A2: Vo vnútri MCB sa mechanizmus vypínacej západky pohybuje inak počas tepelnej/magnetickej poruchy v porovnaní s ručným vypínaním. DAB7-FL rozpozná tento mechanický rozdiel a aktivuje alarmový kontakt iba pri skutočných poruchách.

Otázka 3: Potrebujem zapojené oba kontakty?

A3: Nie nevyhnutne. Môžete použiť len pomocnú jednotku, iba alarm alebo oboje – v závislosti od vašej logiky ovládania. Modul vám poskytuje flexibilitu.

Q4: Je vhodný pre DC solárne aplikácie?

A4: Áno! S menovitým prúdom DC-12 110V/0,5A je ideálny na monitorovanie solárnych reťazcov, kde potrebujete na diaľku zisťovať poruchy FV polí.

Otázka 5: Prečo si vybrať CDADA pred generickými značkami?

A5: Pretože ponúkame:

● Skutočné rozlišovanie chýb (nielen snímanie polohy)

● Bezproblémová integrácia s MCB DAB7 – žiadne adaptérové ​​dosky

● Mechanická spojka testovaná vo výrobe – žiadna vôľa alebo chýbajúce signály

● Jasný vizuálny indikátor (žltá vlajka) na overenie v teréne

● Globálne certifikácie (CE, CB, RoHS) pre bezproblémové projekty

Záverečná poznámka od CDADA R&D

V moderných elektrických systémoch „zapnutie/vypnutie“ nestačí – potrebujete inteligenciu. Náš alarm a pomocný kontakt MCB premení jednoduchý istič na diagnostický uzol, ktorý vám pomôže vytvoriť inteligentnejšie a bezpečnejšie panely. A keďže ho vytvoril ten istý tím, ktorý navrhuje MCB, získate dokonalú synergiu – žiadne dohady.“ — Vývojový tím produktov CDADA

Pripravení na objednávku? Ponúkame:

● Množstevné zľavy pre výrobcov panelov

● Vopred zmontované jednotky MCB + DAB7-FL (ušetria prácu)

● Bezplatné schémy zapojenia a príklady logiky PLC
