Tepelne magnetický nastaviteľný MCCB

Tepelne magnetický nastaviteľný MCCB série CDADA DAM1, navrhnutý spoločnosťou Shanghai DADA Electric, spoľahlivým dodávateľom, ponúka plne prispôsobiteľnú ochranu proti preťaženiu a skratu pre náročné nízkonapäťové aplikácie. Tento 3P/4P istič s menovitým prúdom až 1 600 A pri 400 V/415 V ponúka nezávislé nastavenie tepelných (70 – 100 % In) a magnetických (5 – 10 × In) prahov vypnutia, čo umožňuje optimálnu koordináciu v komplexných distribučných systémoch.

Je certifikovaný podľa CE, CB, ASTA, KEMA, SEMKO a RoHS a spĺňa globálne bezpečnostné a environmentálne normy, vďaka čomu je ideálny pre výrobcov OEM, dodávateľov a systémových integrátorov na celom svete.

Výhody

★ Široký rozsah: 160A až 1600A (AC)

★ Kompaktné rozmery

★ Nastaviteľné tepelné nastavenie (70-100%) In.

★ Nastaviteľné magnetické nastavenie (5-10 krát) In.

★ Ustanovenie tlačidla stlačenia a vypnutia.

★ Oddelené hlavné a oblúkové kontakty

★ Široká ponuka príslušenstva.

Kľúčové špecifikácie

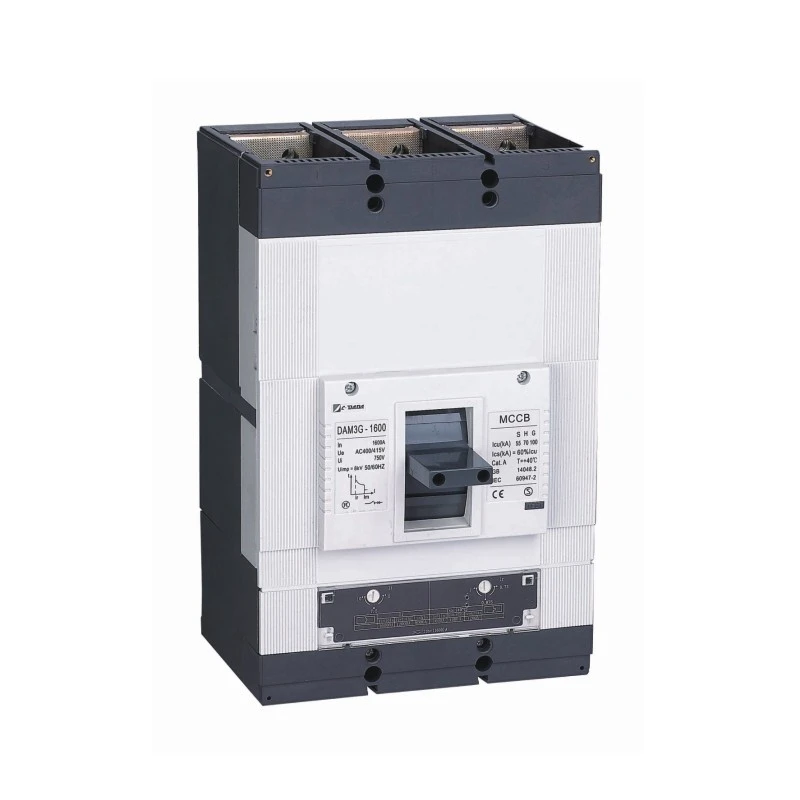

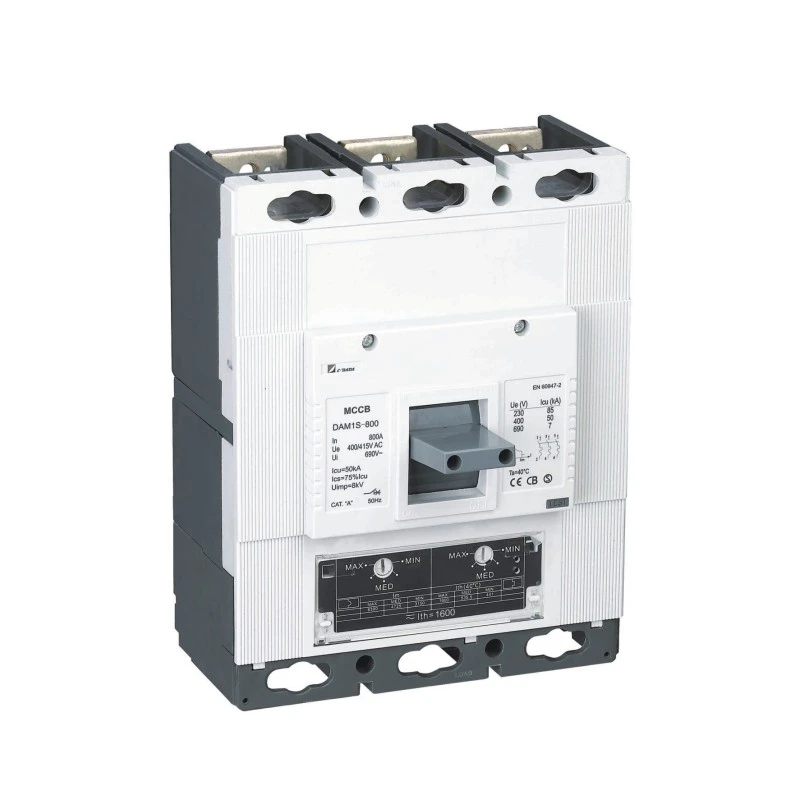

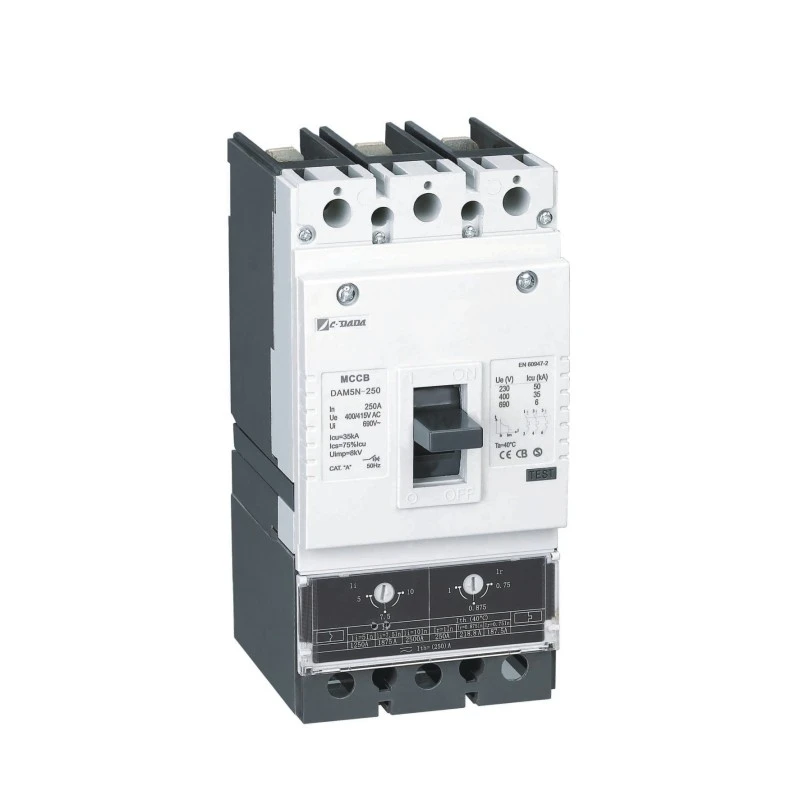

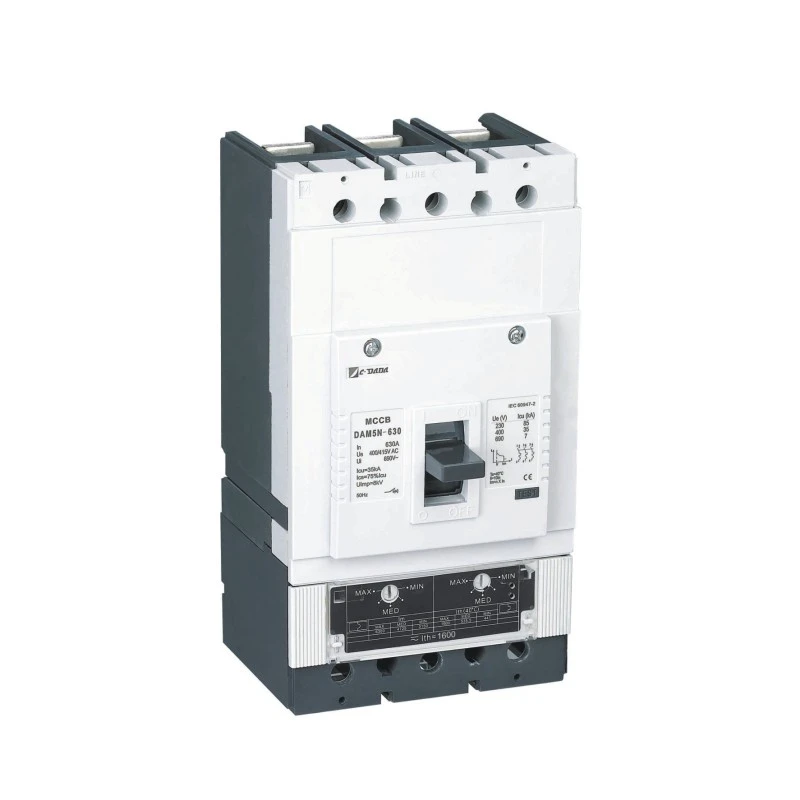

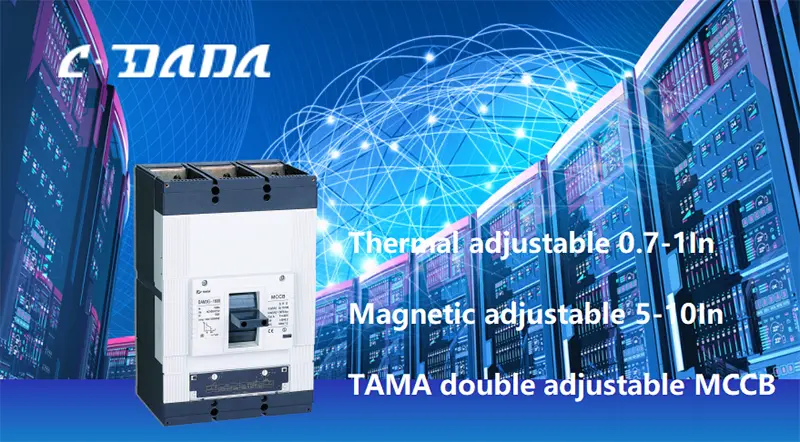

Model: Séria DAM1 – termomagnetický nastaviteľný MCCB

Typ: Tvarovaný istič (MCCB)

Póly: 3P / 4P

Menovité napätie (Ue): 400V / 415V AC

Menovitý prúdový rozsah: 160A – 1600A

Tepelné nastavenie: 70% – 100% In (ochrana proti preťaženiu)

Magnetické nastavenie: 5× – 10× In (okamžité vypnutie pri skrate)

Certifikáty: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Test Icu:O-t-CO(O:Otvoriť manéver,CO:Zatvoriť-Otvoriť manéver,t:Trvanie čakania)

● Ics: Test O-t-CO-t-CO (O: manéver otvorenia, CO: manéver zatvorenia-otvorenia, t: trvanie čakania)

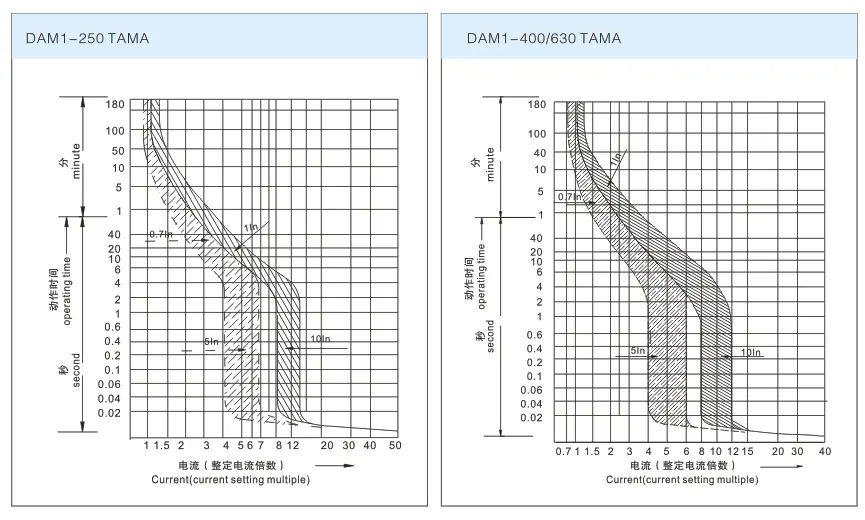

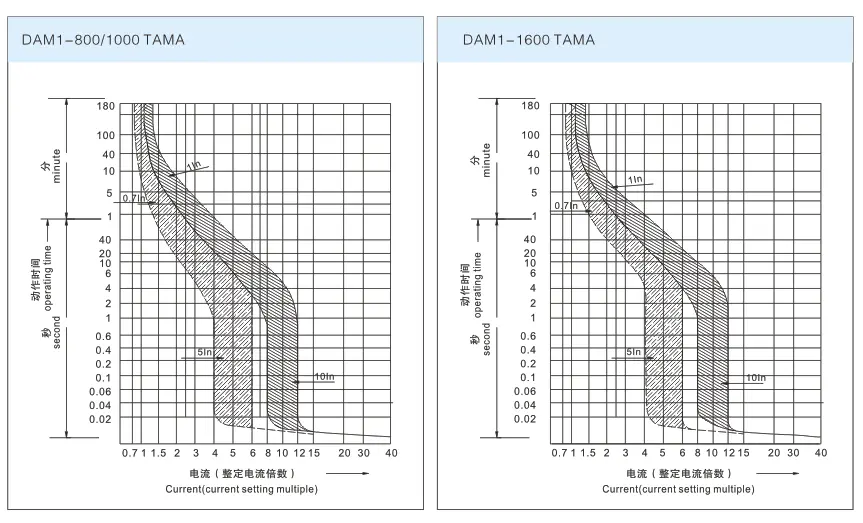

Charakteristická krivka pre TAMA MCCB.

Prečo si vybrať CDADA?

★ Presné strojárstvo
Na rozdiel od štandardných MCCB s pevnými vypínacími krivkami, termomagnetický nastaviteľný dizajn CDADA umožňuje inžinierom jemne doladiť ochranu tak, aby zodpovedala hodnotám káblov a následnému zariadeniu – čím sa znižuje rušivé vypínanie a zlepšuje sa selektivita systému.

★ Globálna zhoda, lokálna podpora
S certifikáciami ASTA (Spojené kráľovstvo), KEMA (Holandsko), CE (EÚ), CB (globálne) a RoHS sú produkty CDADA akceptované vo viac ako 60 krajinách – podporované pohotovou technickou podporou zo Šanghaja.

★ Dobrá materiálna výhoda

Máme prísny systém riadenia dodávateľov a surovín. Na ističe zvyčajne vyberáme najkvalitnejší materiál.

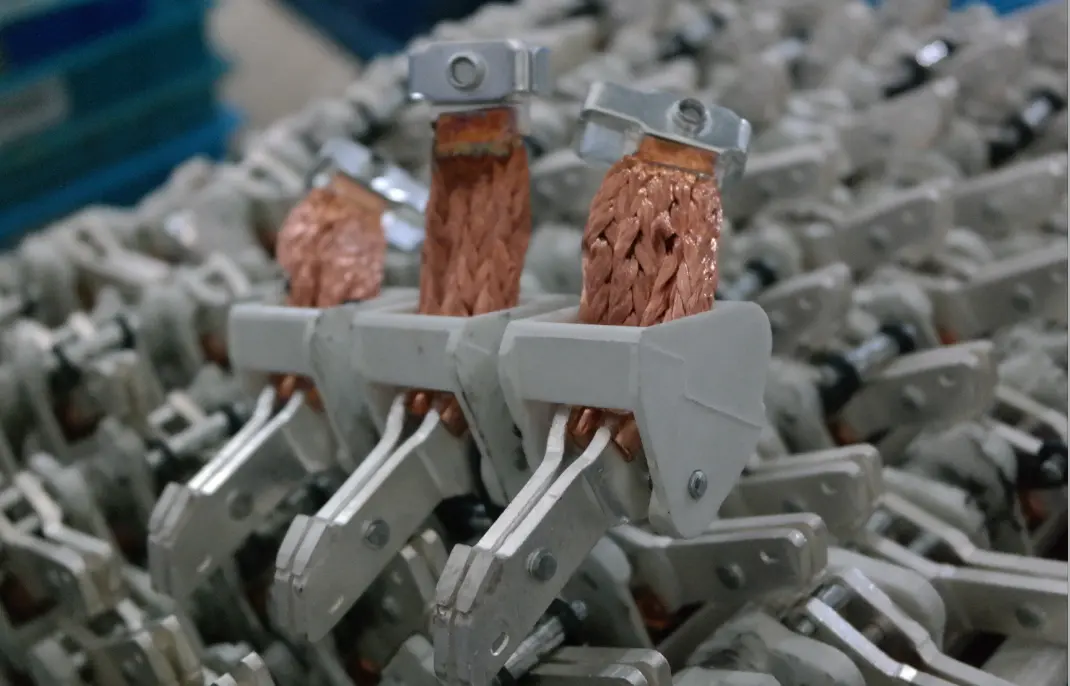

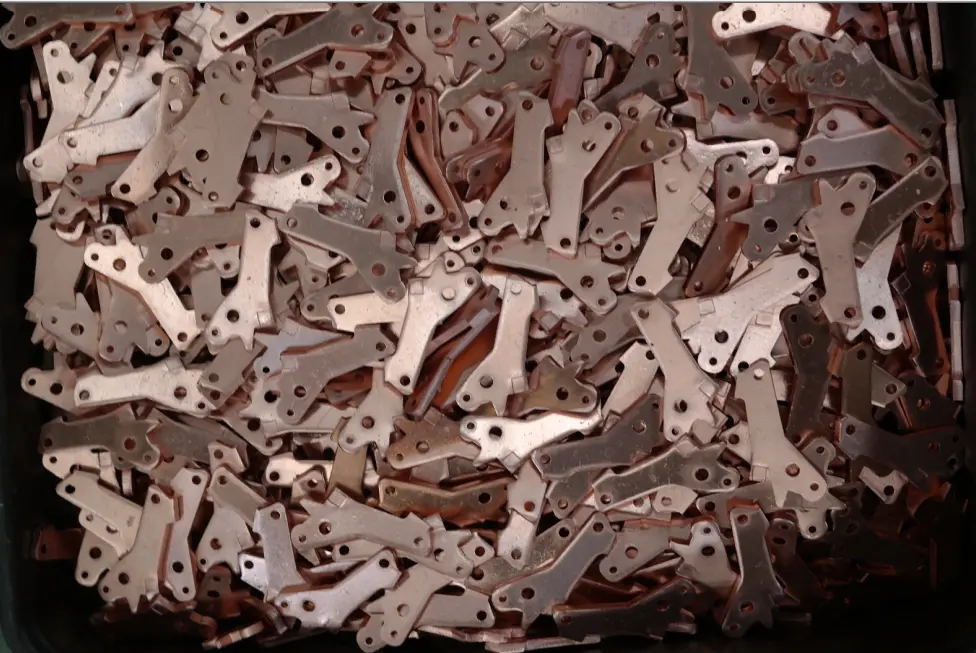

1) Použitá meď T2> 99,9 %,

2) Strieborný kontakt (pohyblivý bod: 50%, stacionárny bod: 85%),

3) Stredový hriadeľ používal BMC-1 ((sklenené vlákno: 25%, najvyššia živica, najvyššia intenzita).

4) Kryt a telo BMC (sklenené vlákno: 22%, vyššia živica, vyššia intenzita)

★ OEM & Retrofit Friendly
Kompaktné rozmery umožňujú priamu výmenu starších ističov bez prerábky panelov. Modulárne príslušenstvo zjednodušuje budúce aktualizácie.

✅ Nákladovo efektívna ochrana
Nastaviteľnosť eliminuje potrebu skladovať viacero ističov s pevným výkonom – jedna jednotka CDADA DAM1 pokrýva viacero scenárov zaťaženia.

Typické aplikácie

★ Riadiace centrá priemyselných motorov (MCC) – Prispôsobte štartovací prúd motora bez vypnutia

★ Panely PDU dátového centra – koordinácia s profilmi zaťaženia IT

★ Systémy obnoviteľnej energie – Prispôsobte sa premenlivým podmienkam solárneho/veterného výkonu

★ Námorné a pobrežné plošiny – Spoľahlivá prevádzka v drsnom prostredí

★ Rozvodne komerčných budov – Optimalizujte ochranu pre HVAC, výťahy, osvetlenie

Často kladené otázky (FAQ)

Q1: Čo znamená „tepelne magnetický nastaviteľný“ v MCCB DAM1?

A1: Znamená to, že prahy spustenia preťaženia (tepelné) aj skratu (magnetické) možno manuálne nastaviť:

● Tepelné: 70 % – 100 % menovitého prúdu (In)

● Magnetické: 5 až 10 krát In To umožňuje vlastné ochranné krivky pre vašu špecifickú aplikáciu.

Q2: Je 250A termomagnetický MCCB dostupný v konfigurácii 3P?

Odpoveď 2: Áno – všetky nastaviteľné modely DAM1 od 160A do 1600A sú dostupné vo verziách 3P a 4P.

Q3: Ako upravím nastavenia cesty?

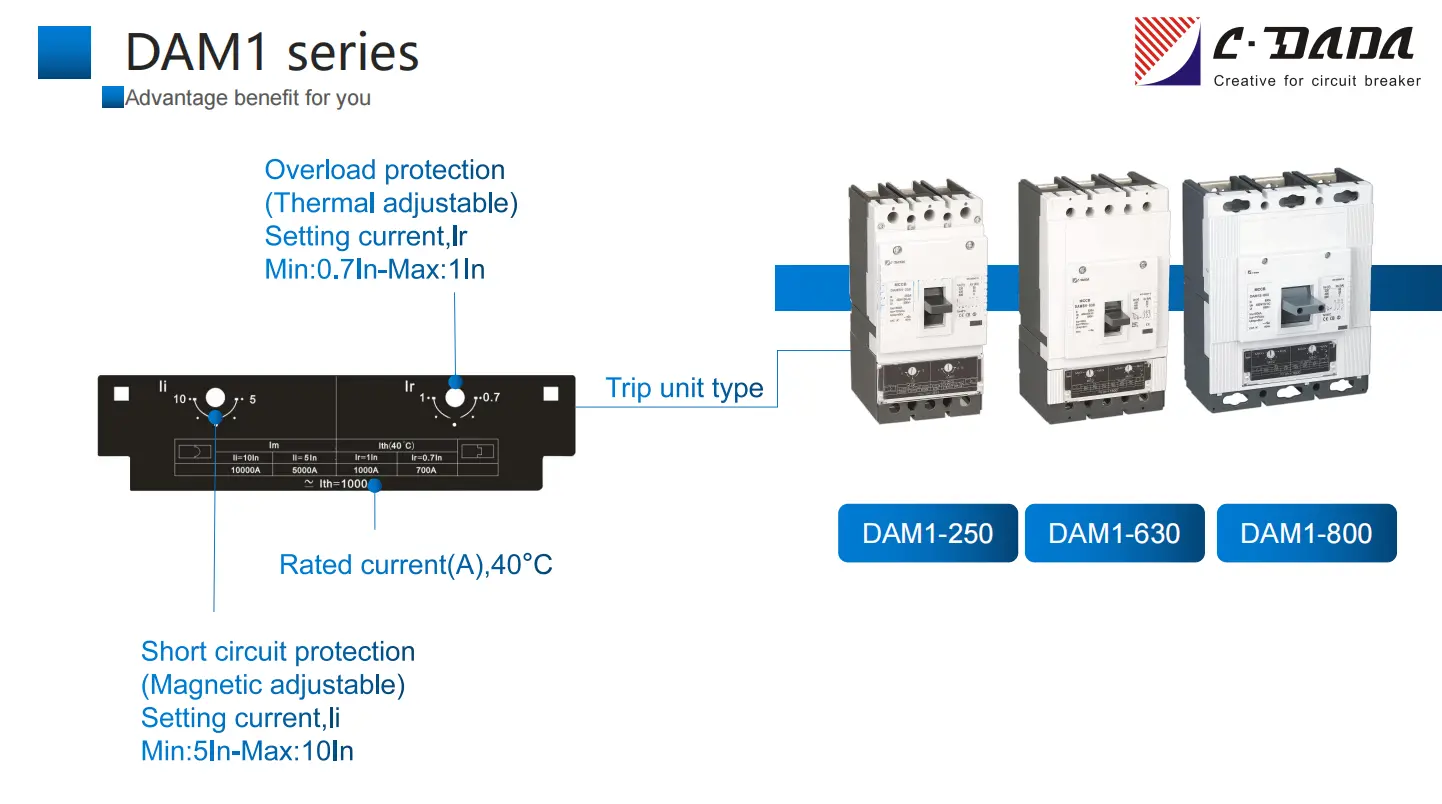

Odpoveď 3: Použite dva vonkajšie číselníky alebo otvory na skrutky na prednom paneli: jeden pre tepelný (s označením „Ir“), jeden pre magnetický (s označením „Im“). Nevyžaduje sa žiadna demontáž.

Q4: Môžem otestovať istič bez toho, aby som vytvoril skutočnú chybu?

A4: Áno – vstavané tlačidlo push-to-trip simuluje stav vypnutia na overenie funkčnosti počas údržby.

Otázka 5: Prečo si vybrať CDADA pred inými čínskymi značkami MCCB?

A5: CDADA vyniká:

● Skutočná dvojitá nastaviteľnosť (veľa konkurentov ponúka iba tepelné nastavenie)

● Medzinárodné certifikácie (nielen CCC)

● Dôsledná kontrola kvality (továreň s certifikáciou ISO 9001)

● Technická dokumentácia v angličtine pre globálne projekty
