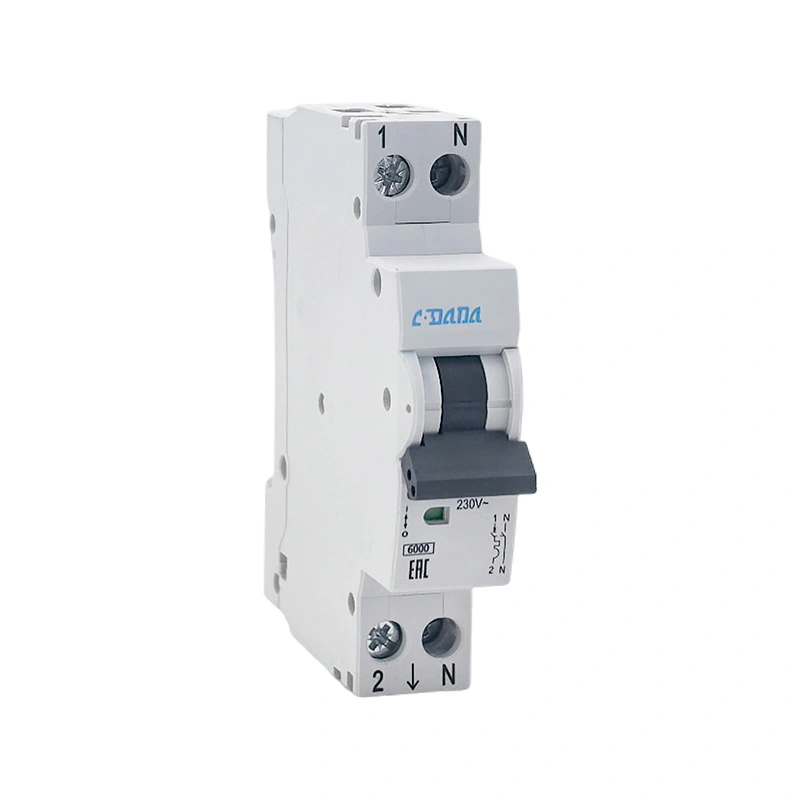

Prečo je miniatúrny istič DPN 6KA dôležitý pre modernú elektrickú ochranu?

A Miniatúrny istič DPN 6KAje navrhnutý tak, aby poskytoval spoľahlivú ochranu proti preťaženiu a skratu, pričom kombinuje kompaktné rozmery s praktickou inštaláciou. Konfigurácia DPN je bežne spojená s usporiadaním 1P+N, zatiaľ čo 6KA označuje skratovú vypínaciu kapacitu 6 kA podľa platných noriem a špecifikovaných skúšobných podmienok. Táto príručka vysvetľuje, čo znamená miniatúrny istič DPN 6KA, ako funguje, prečo je dôležitá jeho vypínacia schopnosť, kde ho možno použiť, ako ho správne vybrať a nainštalovať a čo by kupujúci mali zvážiť pri získavaní zariadení na ochranu obvodu.

Čo znamená miniatúrny istič DPN 6KA?

Miniatúrny istič, bežne označovaný ako MCB, je automatické ochranné spínacie zariadenie používané na prerušenie elektrického prúdu, keď sa vyskytnú abnormálne podmienky. Na rozdiel od bežnej poistky, ktorú je za normálnych okolností potrebné po prevádzke vymeniť, MCB možno vo všeobecnosti resetovať po preskúmaní poruchy a obvod sa považuje za bezpečný.

TermínDPNsa bežne používa na opis kompaktuKonfigurácia 1P+N, v ktorom zariadenie obsahuje ochranu na fázovom vodiči a zároveň spína nulový vodič. Presné vnútorné usporiadanie a či je neutrál chránený alebo len spínaný závisí od konkrétneho dizajnu produktu. Kupujúci by si preto mali overiť technickú dokumentáciu výrobcu namiesto toho, aby interpretovali iba skratku.

The6KAoznačenie, normálne písané ako6 kA, označuje menovitú skratovú vypínaciu schopnosť 6 kA podľa príslušnej normy, skúšobných podmienok, napätia a špecifikácie produktu. V praxi to znamená úroveň potenciálneho skratového prúdu, ktorý je istič navrhnutý tak, aby bezpečne prerušil za svojich špecifikovaných podmienok.

Vďaka tejto kombinácii kompaktnej konfigurácie a definovanej schopnosti skratového prerušenia je miniatúrny istič DPN 6KA užitočný pre mnohé nízkonapäťové distribučné aplikácie, kde je dôležitý priestor na paneli a spoľahlivá ochrana obvodu.

Ako funguje istič DPN 6KA?

Typický miniatúrny istič využíva princípy tepelnej a magnetickej ochrany. Tepelný mechanizmus reaguje na trvalý nadprúd, zatiaľ čo magnetický mechanizmus je určený na rýchlu reakciu na vysokoprúdové poruchové stavy, ako sú skraty.

• Ochrana proti preťaženiu:Keď prúd zostane dostatočne dlhý čas nad normálnou prevádzkovou úrovňou obvodu, tepelný mechanizmus môže spôsobiť vypnutie ističa.
• Ochrana proti skratu:Vysoký poruchový prúd môže aktivovať magnetický vypínací mechanizmus, čo umožňuje rýchle prerušenie obvodu.
• Manuálne prepínanie:Ovládacia rukoväť umožňuje zapnutie alebo vypnutie okruhu počas normálnej prevádzky, keď je výrobok určený pre túto funkciu.
• Lokalizácia chyby:V usporiadaní DPN môžu byť fázové a nulové vodiče odpojené podľa špecifikovanej konštrukcie spínania zariadenia.
• Kompaktná distribúcia:Úzky tvarový faktor môže pomôcť elektrickým panelom umiestniť viac obvodov v obmedzenom priestore na DIN lištu.

Účelom ističa nie je len zastaviť elektrinu. Musí prerušiť abnormálny prúd v rámci podmienok, pre ktoré bol navrhnutý, pričom musí zostať spoľahlivý počas normálnej prevádzky. Preto je dôležitá správna koordinácia s ochrannými zariadeniami pred a po prúde.

Z tohto dôvodu môže výber ističa len na základe jeho fyzickej veľkosti alebo nominálneho prúdu spôsobiť problémy. Pred inštaláciou by ste si mali vždy preštudovať kompletnú elektrickú špecifikáciu.

Prečo je kritická kapacita 6KA dôležitá?

Vypínacia kapacita je jednou z najdôležitejších špecifikácií, ktoré treba pochopiť pri kúpe miniatúrneho ističa. Hodnota 6 kA znamená, že istič má menovitú skratovú kapacitu6000 ampérovza špecifikovaných skúšobných podmienok.

Toto ánonieznamená, že istič by mal nepretržite prenášať 6 000 A. Menovitý prúd ističa je samostatná špecifikácia. Napríklad istič môže mať menovitý prúd vhodný pre osvetľovací alebo zásuvkový obvod, pričom má skratovú vypínaciu kapacitu 6 kA.

Pri novej inštalácii by mal potenciálny skratový prúd v mieste inštalácie posúdiť kvalifikovaný elektrikár. Zvolený istič by mal mať primeranú vypínaciu schopnosť pre inštaláciu a mal by spĺňať platné miestne požiadavky.

Aké sú hlavné výhody?

Správne špecifikovaný miniatúrny istič DPN 6KA dokáže vyriešiť niekoľko bežných problémov v kompaktných elektrických rozvodoch.

Ďalšou praktickou výhodou je jednoduchšia organizácia okruhov. Namiesto toho, aby jediné ochranné zariadenie obsluhovalo príliš veľa záťaží, môže správne naplánovaná rozvodná doska rozdeliť elektrické záťaže do jednotlivých okruhov. To uľahčuje odstraňovanie problémov a môže pomôcť obmedziť vplyv poruchy na postihnutý okruh.

Kde sa bežne používa?

Ističe DPN 6KA je možné zvážiť pre širokú škálu nízkonapäťových distribučných aplikácií za predpokladu, že ich elektrické parametre a požiadavky na certifikáciu zodpovedajú inštalácii.

• Bytové rozvodnice
• Elektrické systémy bytov a budov
• Svetelné obvody
• Zásuvkové a viacúčelové obvody
• Malé komerčné budovy
• Kancelárie a obchodné priestory
• Ústredne a rozvodné obvody zariadení
• Ľahké priemyselné elektroinštalácie
• Pomocné obvody v elektrických skriniach

Môžu byť obzvlášť užitočné v kompaktných distribučných zariadeniach, kde inštalatér potrebuje vyvážiť ochranu obvodu s dostupným montážnym priestorom. Vhodnosť aplikácie by sa však nikdy nemala určovať iba podľa názvu produktu.

Pred výberom konkrétneho modelu je potrebné zvážiť typ záťaže, veľkosť vodiča, spôsob inštalácie, okolitú teplotu, úroveň poruchy, napäťový systém, uzemnenie a miestne elektrické predpisy.

Čo by si mal kupujúci pred výberom skontrolovať?

Jednou z najväčších chýb pri nákupe je výber ističa len na základe jeho menovitého prúdu alebo označenia 6 kA. Kompletnejšia kontrola špecifikácií môže znížiť problémy s kompatibilitou, oneskorenia pri inštalácii a zbytočné náklady na výmenu.

1. Menovitý prúd:Vyberajte radšej podľa návrhu obvodu a očakávanej záťaže, než jednoducho vyberajte najväčšie dostupné hodnotenie.
2. Menovité napätie:Skontrolujte, či je istič vhodný pre napätie a frekvenciu elektrického systému.
3. Konfigurácia pólov:Overte si, či je požadované usporiadanie 1P+N a pochopte, ktoré vodiče sú chránené a spínané.
4. Vypínacia schopnosť:Uistite sa, že hodnota 6 kA je dostatočná pre potenciálny poruchový prúd v mieste inštalácie.
5. Krivka jazdy:Skontrolujte požadovanú vypínaciu charakteristiku založenú na zaťažení a nábehu.
6. Normy a certifikácia:Vyžiadajte si príslušné protokoly o skúškach, vyhlásenia a certifikačné dokumenty platné pre cieľový trh.
7. Kompatibilita terminálov:Skontrolujte rozsah veľkostí vodičov, konštrukciu svoriek, požiadavky na utiahnutie a dostupnosť pripojenia.
8. Kompatibilita na DIN lištu:Uistite sa, že fyzické rozmery zodpovedajú zamýšľanému rozvádzaču.
9. Operačné prostredie:Zvážte teplotu, vlhkosť, nadmorskú výšku, prach, vibrácie a iné podmienky prostredia.
10. Konzistentnosť dodávateľa:Pri projektoch vyžadujúcich opakované objednávky overte výrobnú kapacitu a postupy kontroly kvality.

Pre distribútorov je ďalším dôležitým faktorom konzistencia produktu. Lamač, ktorý spĺňa špecifikácie v jednej zásielke, ale výrazne sa líši v neskorších dávkach, môže vytvárať zásoby a riziká projektu. Kupujúci by preto mali s dodávateľom vopred prediskutovať postupy kontroly kvality, normy kontroly, balenie, označovanie a požiadavky na opakovanú objednávku.

Čo treba zvážiť pri inštalácii?

Elektrickú inštaláciu by mal vykonávať kvalifikovaný odborník v súlade s pokynmi výrobcu a platnými elektrickými predpismi. Dokonca aj správne špecifikovaný istič DPN 6KA môže fungovať zle, ak je nainštalovaný nesprávne.

• Pred prácou na distribučnom zariadení odpojte inštaláciu od napájania.
• Pred pripojením skontrolujte napätie obvodu a usporiadanie zapojenia.
• Istič bezpečne nainštalujte na príslušnú lištu DIN alebo montážny systém.
• Používajte vodiče v rozsahu veľkostí špecifikovaných výrobcom.
• Použite špecifikovaný uťahovací moment koncovky.
• Udržujte vedenie vodičov čisté a vyhýbajte sa zbytočnému mechanickému namáhaniu svoriek.
• Skontrolujte pripojenie fázy a nuly podľa schémy zapojenia produktu.
• Skontrolujte, či kryt poskytuje dostatočný priestor, vetranie a ochranu.
• Pred napájaním dokončeného obvodu vykonajte príslušné elektrické testy.

Zvláštnu pozornosť si zasluhuje pripojenie terminálu. Voľné elektrické spojenie môže vytvárať odpor a teplo, zatiaľ čo nesprávne pripravený vodič môže ohroziť mechanickú stabilitu spojenia. Inštalácia by preto mala dodržiavať výrobcom špecifikovanú prípravu vodičov a požiadavky na krútiaci moment.

Nikdy nepoužívajte istič ako náhradu za správny návrh obvodu. Ochranné zariadenia fungujú ako súčasť kompletného elektrického systému, ktorý zahŕňa vodiče, záťaže, predradenú ochranu, uzemnenie a ďalšie bezpečnostné komponenty.

Ako sa porovnáva DPN 6KA s konvenčnými konfiguráciami MCB?

Porovnanie neznamená, že jedna konfigurácia je univerzálne lepšia. Príslušný návrh závisí od elektrického systému, miestnych predpisov, dostupného priestoru panela, požadovaného usporiadania izolácie a koordinácie s inými ochrannými zariadeniami.

Ako sa dá udržať výkon?

Miniatúrne ističe vo všeobecnosti vyžadujú obmedzenú rutinnú údržbu, ale okolitý elektrický systém by sa mal stále pravidelne kontrolovať. Časté nevysvetliteľné zakopnutia by sa nikdy nemali ignorovať.

• Skontrolujte svorky, či nevykazujú známky prehriatia, zmeny farby alebo poškodenia.
• Počas plánovanej elektrickej údržby skontrolujte uvoľnené spoje.
• Udržujte rozvodný kryt čistý a bez nadmerného prachu alebo vlhkosti.
• Monitorujte opakované výlety a skúmajte základnú príčinu.
• Vymeňte ističe vykazujúce mechanické poškodenie alebo abnormálne prevádzkové správanie.
• Neresetujte istič opakovane bez toho, aby ste zistili, prečo sa spustil.

Istič, ktorý opakovane vypína, môže indikovať preťaženie, skrat, problémy s izoláciou, poruchy zariadenia, nesprávny výber ističa alebo iný problém v rámci inštalácie. Kvalifikovaný personál by mal diagnostikovať problém pred vrátením okruhu do normálnej prevádzky.

Je tiež užitočné udržiavať presné označenie panelov. Jasná identifikácia obvodov môže zefektívniť budúcu kontrolu a údržbu, najmä v komerčných budovách a väčších elektrických skriniach.

Čo by ste mali očakávať od spoľahlivého výrobcu?

Pri získavaní produktov Miniature Circuit Breaker DPN 6KA pre veľkoobchodnú distribúciu, elektrotechnické projekty, aplikácie OEM alebo montáž panelov je kvalita produktu len jednou časťou rozhodnutia o kúpe. Dôsledná dokumentácia, riadenie výroby, komunikácia a popredajná podpora môžu mať tiež dôležitý vplyv na úspech projektu.

Shanghai DaDa Electric Co., Ltd.je potenciálnym dodávateľským zdrojom pre zákazníkov, ktorí hľadajú produkty elektrickej ochrany a súvisiace riešenia ističov. Pri hodnotení akéhokoľvek výrobcu by si kupujúci mali vyžiadať produktové listy a príslušnú dokumentáciu o zhode, objasniť presnú konfiguráciu modelu a potvrdiť požiadavky na výrobu a kontrolu pred zadaním hromadnej objednávky.

Pre dovozcov a distribútorov je komunikácia obzvlášť dôležitá. Pred potvrdením nákupu je užitočné stanoviť presný model produktu, elektrické špecifikácie, množstvo, spôsob balenia, označovanie, požiadavky na dodanie, postup kontroly a dokumentáciu. To pomáha znižovať nedorozumenia medzi kupujúcim, výrobcom a koncovým zákazníkom.

Často kladené otázky

1. Čo znamená 6KA na miniatúrnom ističi?

6KA, bežnejšie písané ako 6 kA, označuje menovitú skratovú vypínaciu kapacitu 6 000 ampérov za špecifikovaných testovacích podmienok. Nie je to normálny prevádzkový prúd ističa.

2. Čo znamená DPN v ističi?

DPN sa bežne spája s konfiguráciou 1P+N. Presné funkcie ochrany a spínania závisia od konštrukcie výrobcu, preto je potrebné pred inštaláciou skontrolovať technický list produktu.

3. Je istič 6 kA vhodný pre každú elektroinštaláciu?

Nie. Vypínacia schopnosť musí zodpovedať predpokladanému skratovému prúdu v mieste inštalácie. Musia sa zohľadniť aj menovité napätie, prúd, vypínacia charakteristika, podmienky inštalácie a príslušné predpisy.

4. Znamená 6 kA, že istič môže nepretržite prenášať 6 000 A?

Nie. Hodnota 6 kA sa vzťahuje na schopnosť skratového prerušenia, nie na trvalú prúdovú zaťažiteľnosť. Menovitý prúd je samostatná špecifikácia.

5. Je možné použiť istič DPN 6KA v bytových rozvodniach?

Môže byť vhodný pre určité obytné aplikácie, keď elektrické menovité hodnoty, konfigurácia, rozmery, certifikácia a požiadavky na inštaláciu produktu zodpovedajú obvodu a miestnym predpisom.

6. Aké informácie by som mal poskytnúť pri žiadosti o cenovú ponuku?

Poskytnite požadovaný menovitý prúd, menovité napätie, konfiguráciu pólov, vypínaciu charakteristiku, vypínaciu kapacitu, množstvo, cieľový trh, príslušné normy, požiadavky na balenie a akékoľvek požiadavky na OEM alebo označovanie. Dodávateľovi to pomáha efektívnejšie vyhodnotiť požiadavku.

7. Prečo opakovane vypína miniatúrny istič?

Opakované vypínanie môže byť dôsledkom preťaženia, skratu, chybného zariadenia, problémov s elektroinštaláciou, nevhodného výberu ističa alebo iných elektrických porúch. Príčinu by mal identifikovať skôr kvalifikovaný personál ako opakované prestavovanie ističa.

8. Je DPN to isté ako dvojpólový istič?

Nie nevyhnutne. Hoci zariadenie DPN môže zahŕňať fázové a neutrálne spínanie, jeho vnútorná ochrana a usporiadanie spínania sa môžu líšiť od bežného dvojpólového ochranného zariadenia. Vždy skontrolujte schému zapojenia a technické špecifikácie výrobcu.

9. Aký je rozdiel medzi menovitým prúdom a vypínacou schopnosťou?

Menovitý prúd sa vzťahuje na prúd, ktorý je istič navrhnutý na prenášanie počas normálnej prevádzky za špecifikovaných podmienok. Vypínacia schopnosť sa týka jeho schopnosti bezpečne prerušiť špecifikovaný skratový prúd.

10. Aká je najdôležitejšia špecifikácia pri objednávaní ističa DPN 6KA?

Neexistuje jediná špecifikácia, ktorá by platila pre každú inštaláciu. Menovitý prúd, napätie, konfigurácia pólov, vypínacia charakteristika, vypínacia schopnosť, príslušné normy, fyzické rozmery a podmienky inštalácie by sa mali kontrolovať spoločne.

Kontaktujte nás ohľadom riešení pre miniatúrny istič DPN 6KA

Výber správneho ističa je v konečnom dôsledku o zosúladení výkonu ochrany so skutočnými požiadavkami elektrickej inštalácie. Miniatúrny istič DPN 6KA môže pri správnej špecifikácii a inštalácii ponúknuť praktickú kombináciu kompaktnej konfigurácie, ochrany proti preťaženiu, schopnosti skratového prerušenia a pohodlnej správy obvodu.

Ak získavate zdrojeMiniatúrny istič DPN 6KAprodukty pre rozvodné dosky, elektrické projekty, aplikácie OEM alebo veľkoobchodné dodávky,Shanghai DaDa Electric Co., Ltd.môže poskytnúť informácie o produkte a prediskutovať vaše technické požiadavky.Kontaktujte náss požadovaným menovitým prúdom, napätím, množstvom, aplikáciou a cieľovým trhom, aby sme prediskutovali vhodné riešenie. Ak chcete prediskutovať špecifikácie, vzorky, hromadné objednávky a požiadavky na projekt, kontaktujte spoločnosť Shanghai DaDa Electric Co., Ltd.
