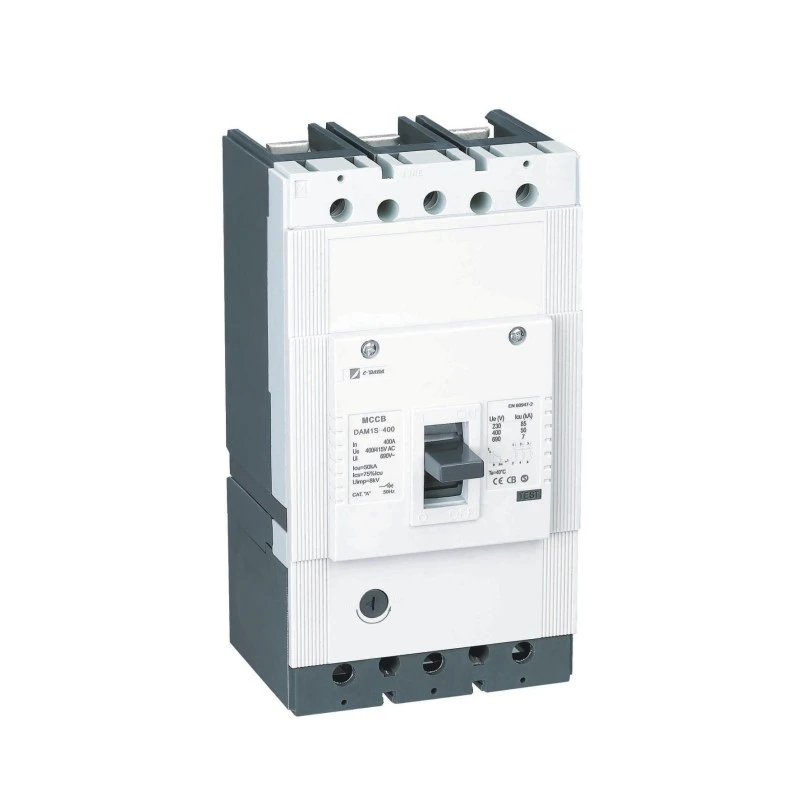

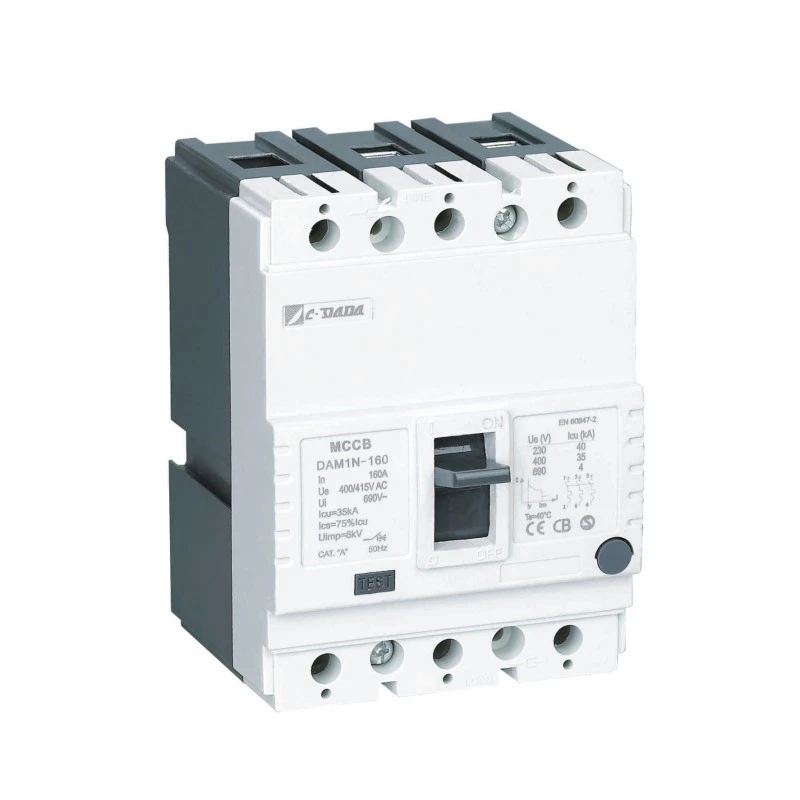

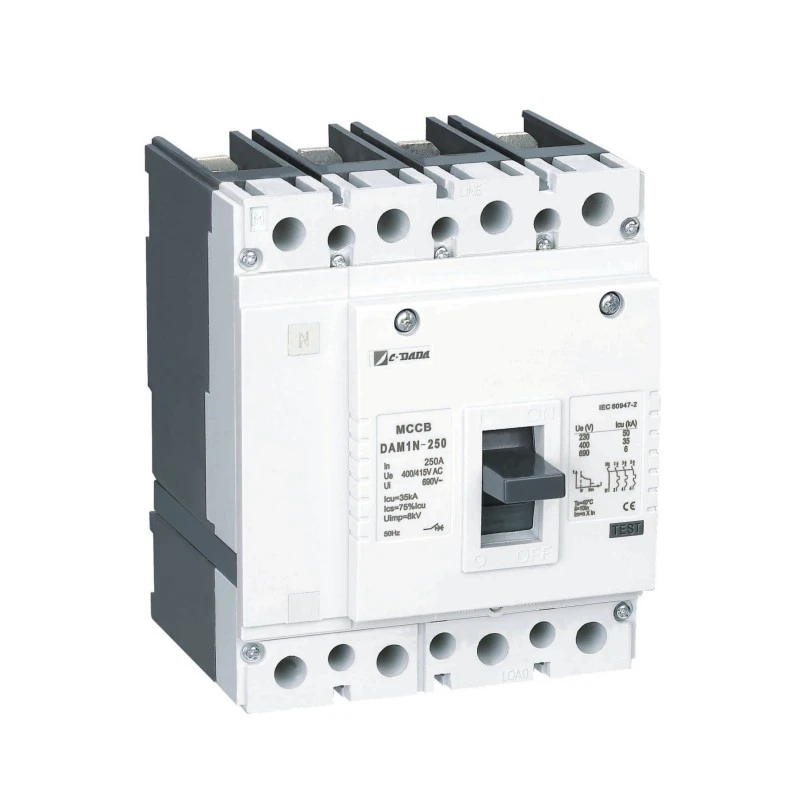

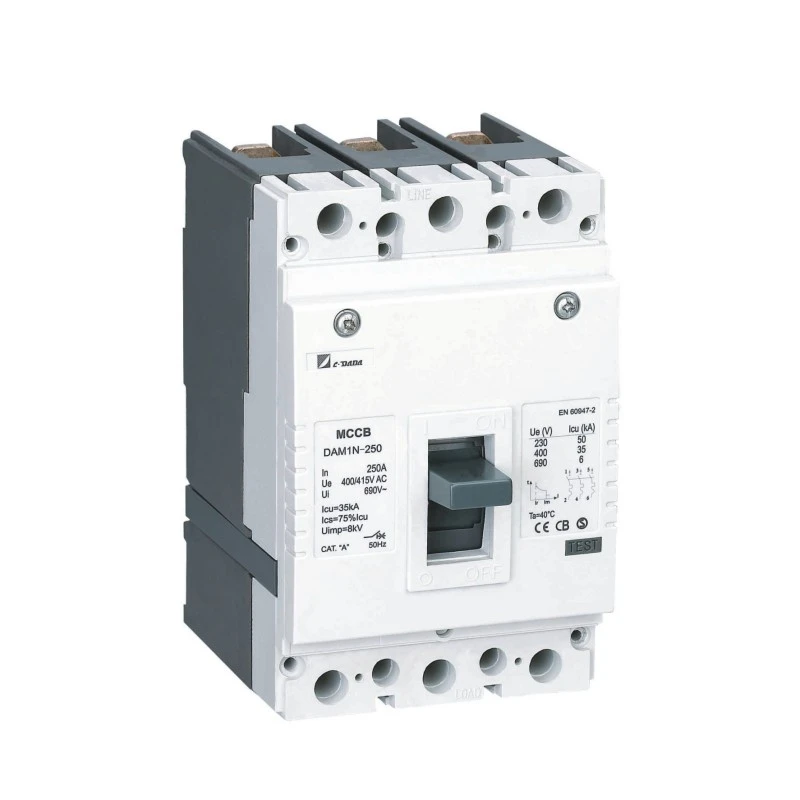

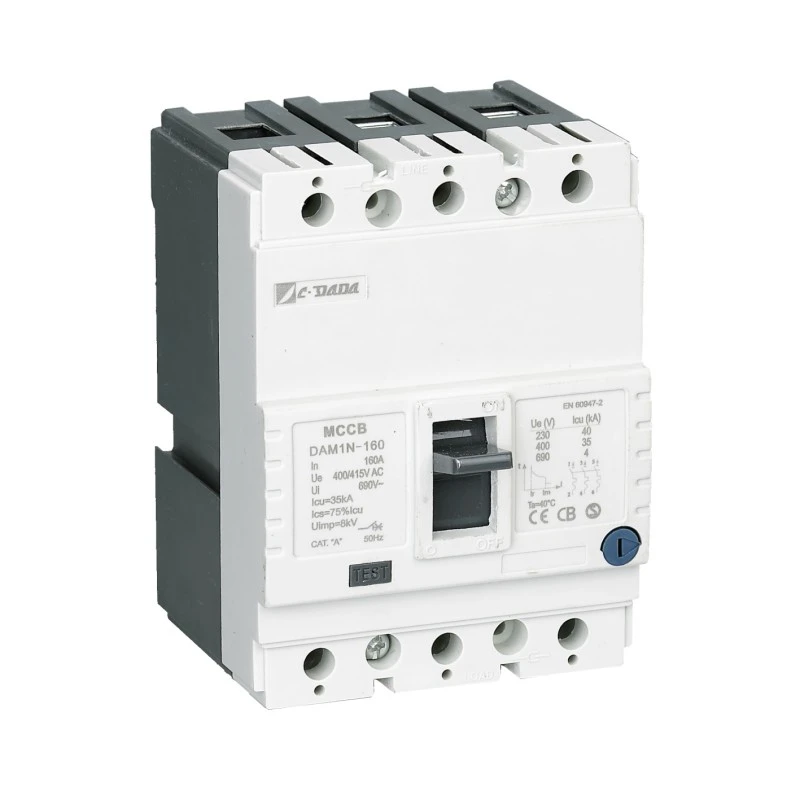

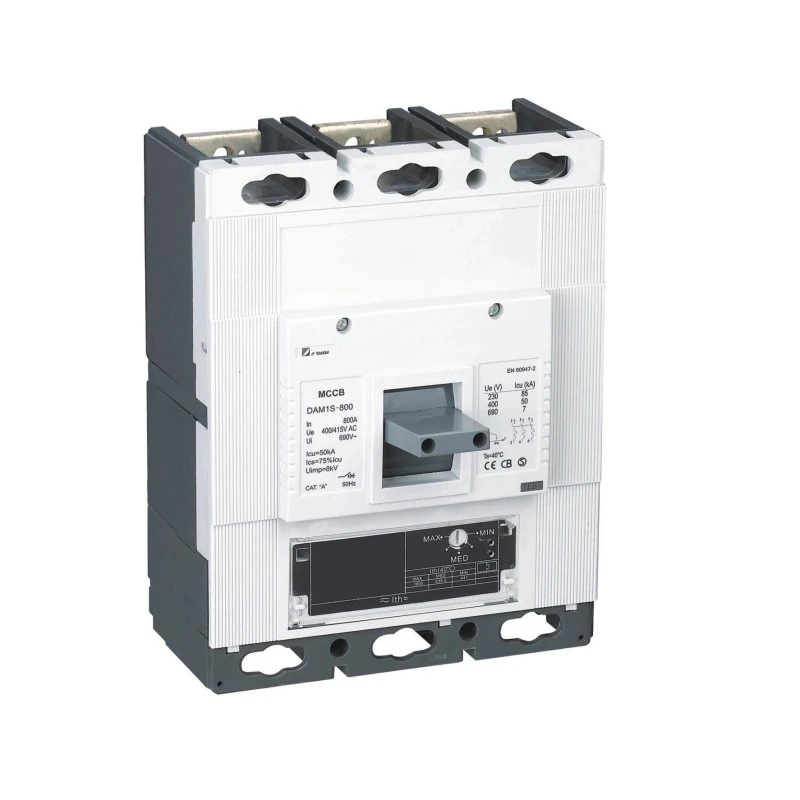

Tepelne nastaviteľný istič lisovaného puzdra

Tepelne nastaviteľný istič série DAM1 od spoločnosti Shanghai DADA Electric CO., LTD. je navrhnutý tak, aby spĺňal štandardy svetovej triedy a poskytoval robustnú ochranu proti preťaženiu a skratu. S nastaviteľným rozsahom nastavenia teploty od 70 % do 100 % In je možné tento istič doladiť tak, aby zodpovedal vašim špecifickým potrebám aplikácie.

Je k dispozícii v konfiguráciách 3P a 4P s menovitým prúdom až 1600 A pri 400 V/415 V a prichádza s globálnymi certifikáciami, ako sú ASTA, KEMA, CE, CB, SEMKO a RoHS, ktoré zaisťujú súlad vo viacerých regiónoch.

Elektrické parametre tepelne nastaviteľného ističa DAM1

Kľúčové špecifikácie

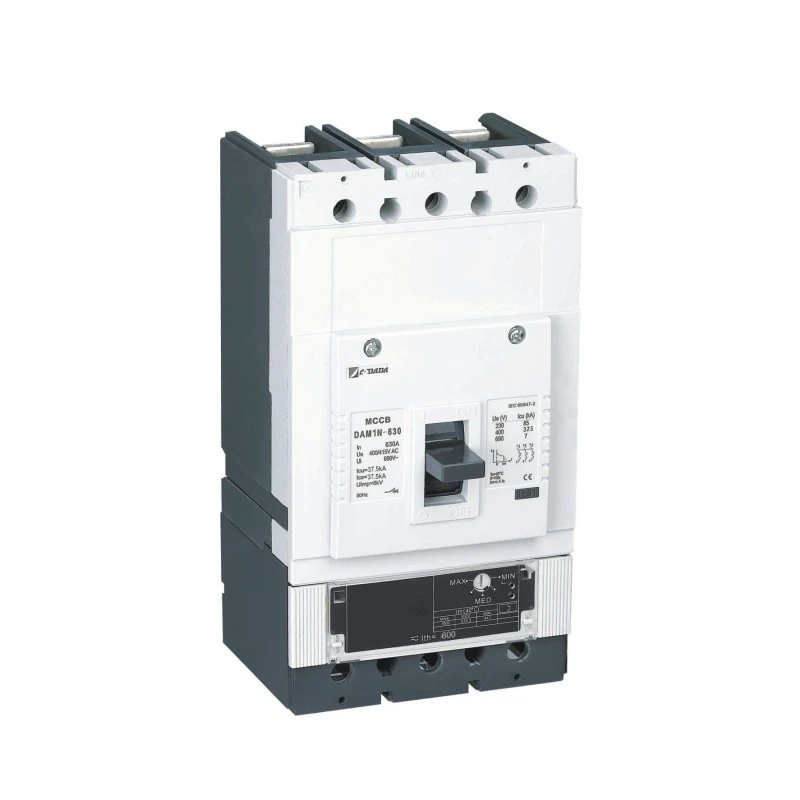

Model: Tepelne nastaviteľný MCCB série DAM1

Typ: Tvarovaný istič (MCCB)

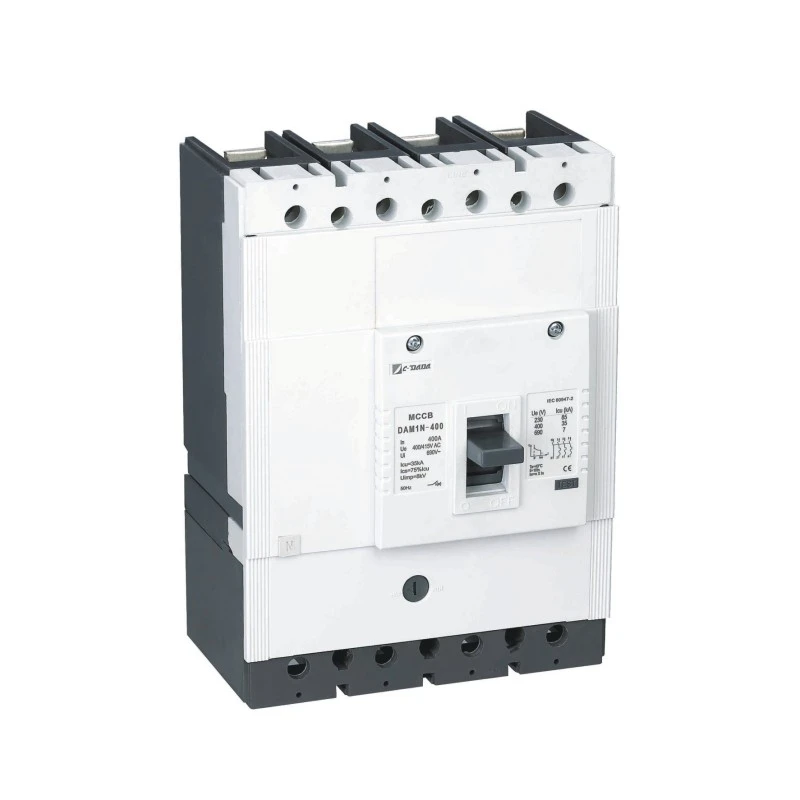

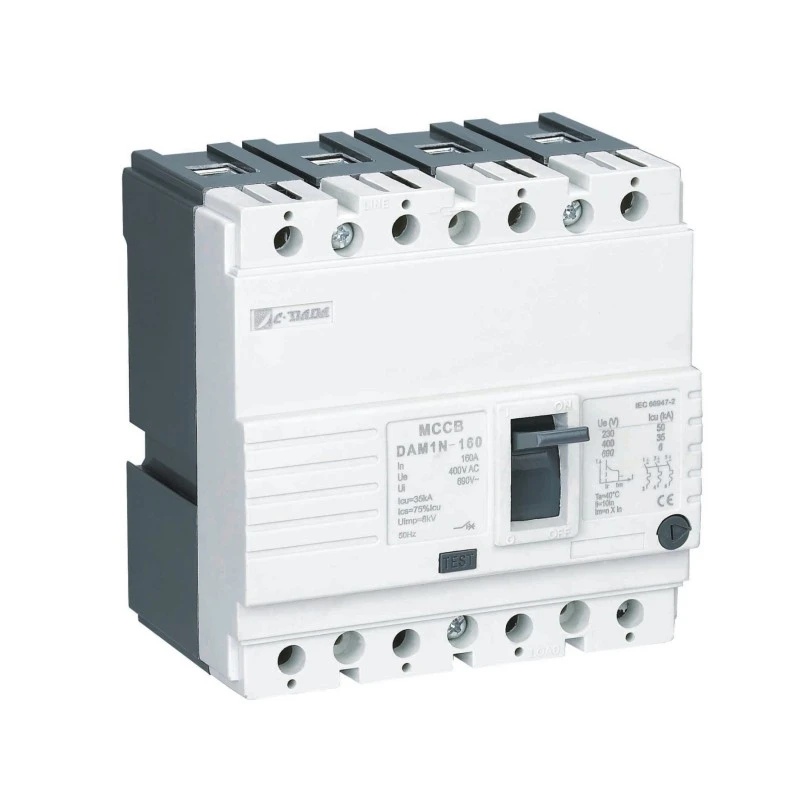

Póly: 3P / 4P

Menovité napätie (Ue): 400V / 415V AC

Menovitý prúd (In): 16A – 1600A

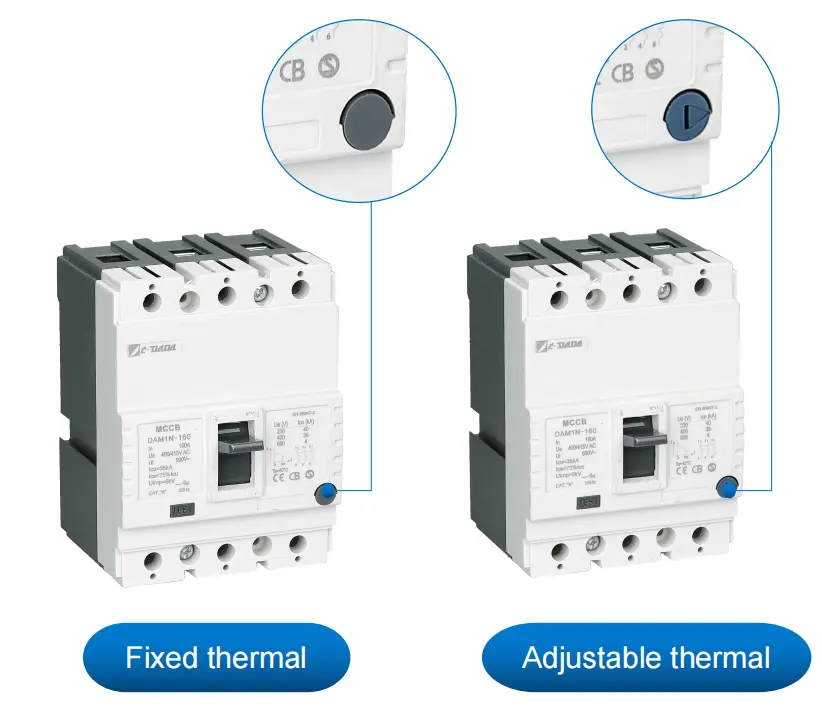

Nastaviteľné tepelné nastavenie: 70% - 100% In

Certifikáty: ASTA, KEMA, CE, CB, SEMKO, RoHS

Veľkosti rámu: 6 veľkostí rámu

Ďalšie funkcie: Tlačidlo Push-to-Trip, oddelené hlavné a oblúkové kontakty

Pracovný princíp a ochranný mechanizmus

★ Tepelná ochrana (preťaženie)

Tepelný prvok série DAM1 používa bimetalový pásik, ktorý sa ohýba pri zahrievaní trvalým nadprúdom (> menovitý prúd). Úpravou tepelného nastavenia medzi 70 % a 100 % In môžu používatelia prispôsobiť čas odozvy ističa tak, aby sa predišlo nepríjemným zapínaniam a zároveň sa zabezpečila účinná ochrana.

★ Tlačidlo Push-to-Trip

Na testovacie účely tlačidlo push-to-trip umožňuje manuálne vypnutie ističa, overenie jeho prevádzkovej integrity bez toho, aby bolo potrebné vyvolať skutočný poruchový stav.

★ Samostatné hlavné a oblúkové kontakty

Na zvýšenie odolnosti a výkonu má séria DAM1 samostatné hlavné a oblúkové kontakty. Táto konštrukcia zaisťuje ochranu hlavných kontaktov počas vysokoprúdových udalostí, čím sa predlžuje životnosť ističa.

Aplikačné scenáre

Tepelne nastaviteľný istič (MCCB) DAM1 je ideálny pre širokú škálu aplikácií, kde je nevyhnutná presná kontrola nad ochranou proti preťaženiu. Patria sem:

★ Priemyselné závody: Zabezpečenie stabilnej prevádzky v oceliarňach, chemických závodoch a ropných plošinách.

★ Komerčné budovy: Ochrana elektrických systémov v nákupných centrách, kancelárskych budovách a hoteloch.

★ Verejné služby: Spoľahlivá distribúcia v rozvodniach a elektrických sieťach.

★ Dátové centrá: Udržiavanie prevádzkyschopnosti v kritickej IT infraštruktúre.

Prečo si vybrať CDADA?

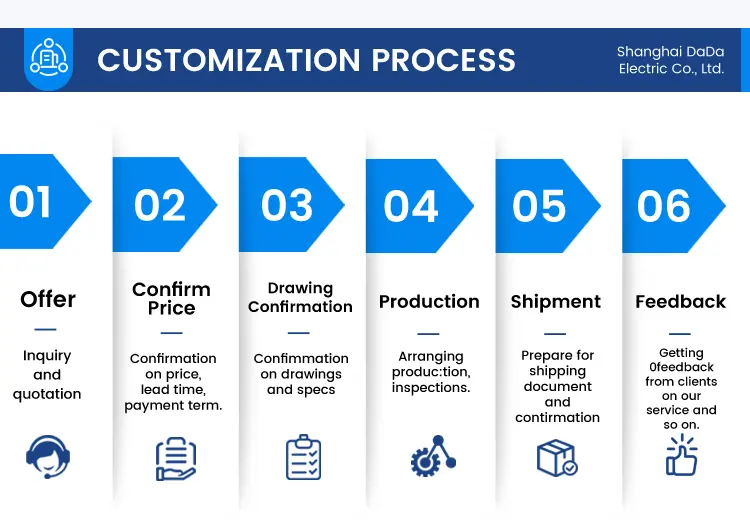

1. Máme profesionálny tím výskumu a vývoja, máme štandardný vývojový proces. Môže poskytnúť vynikajúce prispôsobené služby.

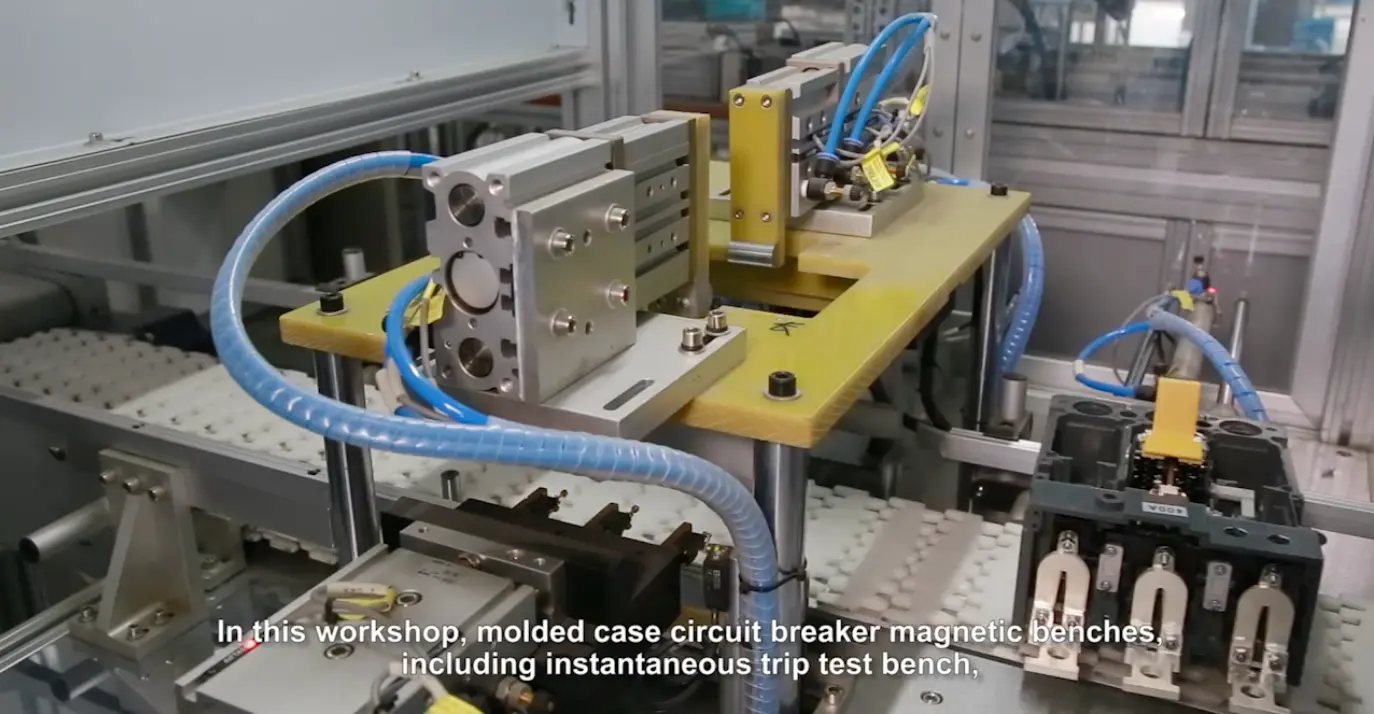

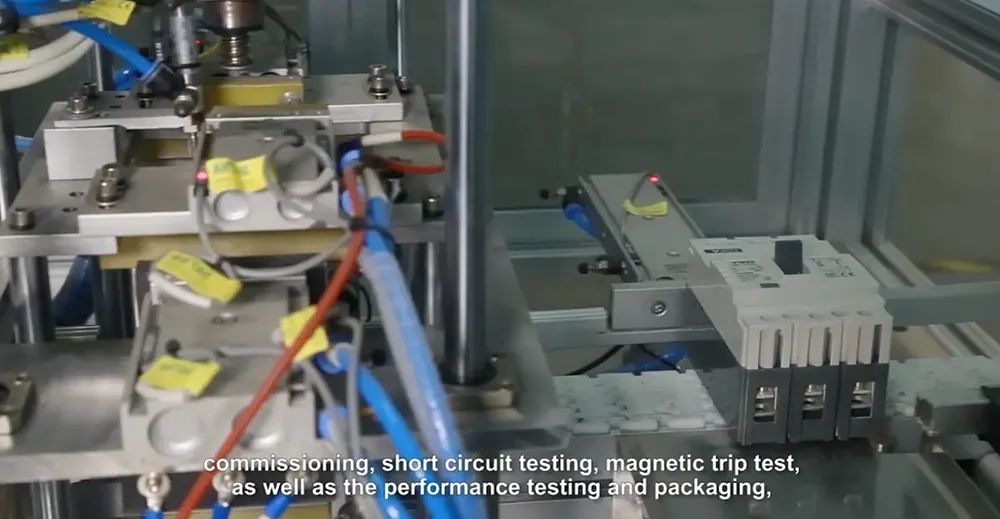

2. Vyrábame istič automatickou výrobnou linkou, Teraz máme 6 automatických výrobných liniek. A denná kapacita je viac ako 1000 ks.

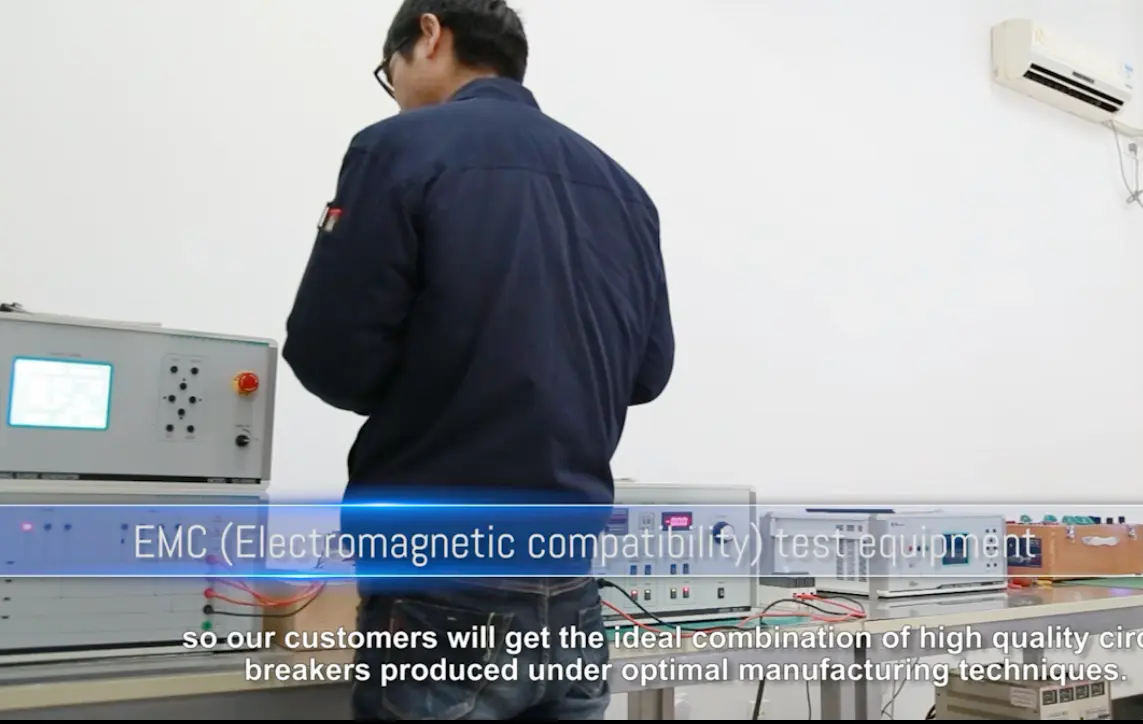

3. Máme plne funkčné laboratórium, naše laboratórium môže byť svedkom laboratória, v našom laboratóriu vieme urobiť tepelné zaťaženie, magnetickú a vypínaciu medzu, životnosť mechanizmu, EMC.

4. Získanie CB, CE, SEMKO, KEMA, ASTA, ROHS, SASO, CCC globálne

často kladené otázky

Q1: Aký je nastaviteľný rozsah teplotného nastavenia pre DAM1 MCCB?

A1: Tepelné nastavenie na sérii DAM1 je možné nastaviť medzi 70 % a 100 % In, čo umožňuje presnú kontrolu nad ochranou proti preťaženiu.

Otázka 2: Môže byť tepelne nastaviteľný istič DAM1 použitý v 3-pólovej aj 4-pólovej konfigurácii?

Odpoveď 2: Áno, séria DAM1 je k dispozícii v konfiguráciách 3P aj 4P, vďaka čomu je vhodná pre rôzne aplikácie.

Otázka 3: Má DAM1 MCCB nejaké ďalšie funkcie na testovanie alebo údržbu?

A3: Áno, séria DAM1 obsahuje tlačidlo push-to-trip pre jednoduché testovanie a overenie funkčnosti ističa bez vyvolania poruchového stavu.

Q4: Ako zvláda DAM1 MCCB skraty?

A4: Séria DAM1 obsahuje magnetický vypínací mechanizmus, ktorý poskytuje okamžitú ochranu proti skratu a zabezpečuje rýchle odpojenie poruchových prúdov.

Q5: Je k dispozícii nejaké príslušenstvo pre DAM1 MCCB?

A5: Áno, k dispozícii je široká škála príslušenstva vrátane poplachových kontaktov, pomocných kontaktov, podpäťových spúští a elektrických ovládacích mechanizmov, ktoré zvyšujú flexibilitu a funkčnosť ističa.
