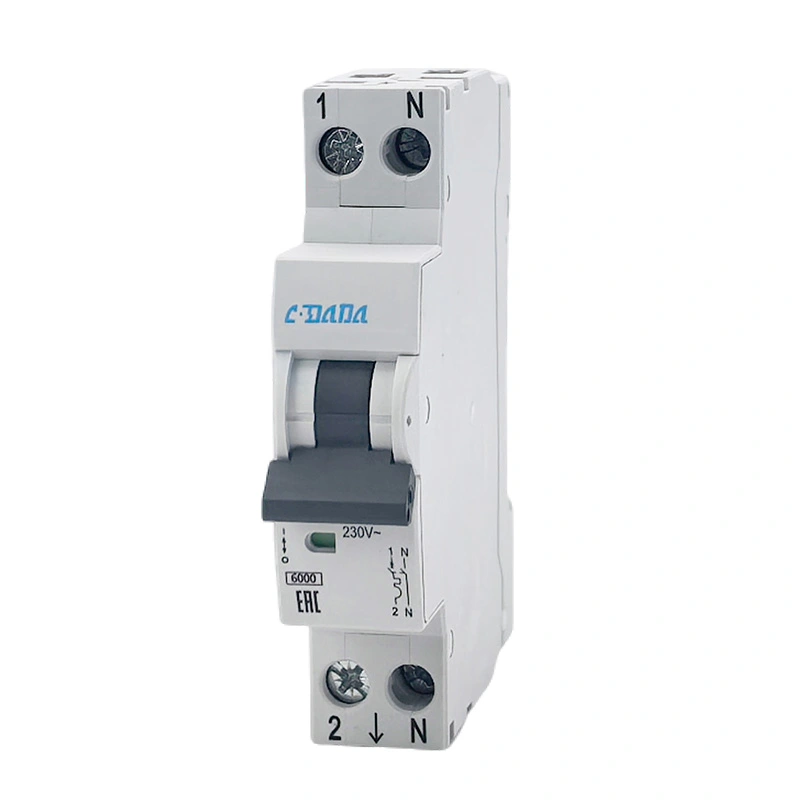

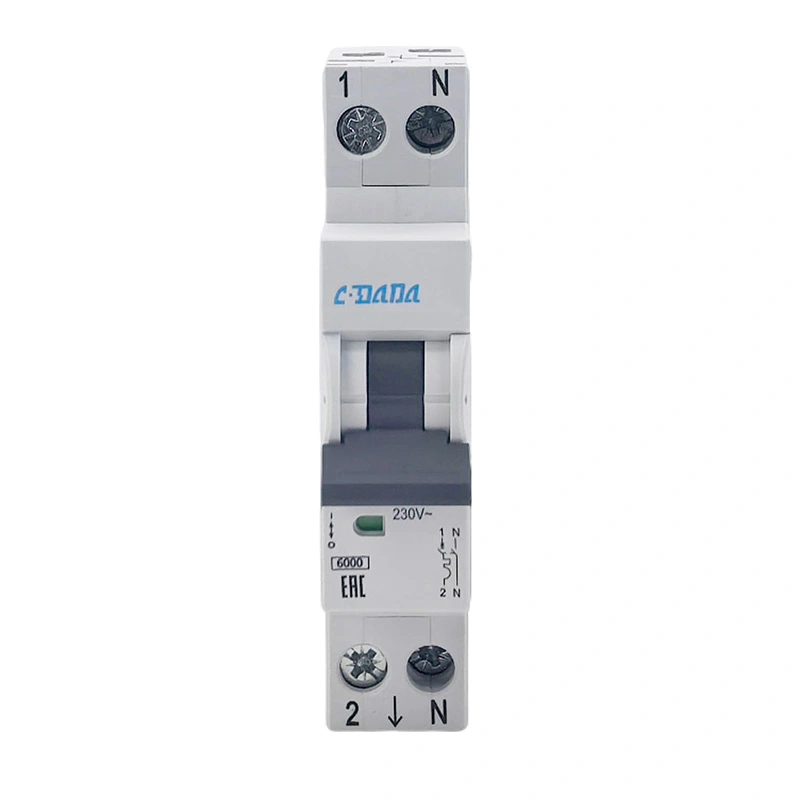

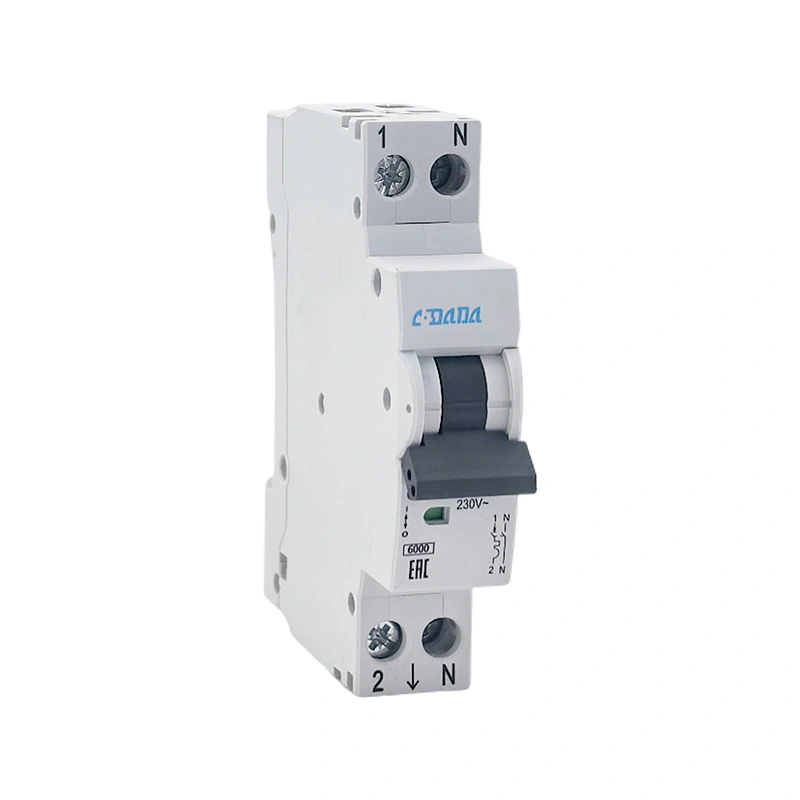

Miniatúrny istič DPN 6KA

Miniatúrny istič CDADA DAB7N DPN 6KA je profesionálny miniatúrny istič 1P+N s dvojitým prerušením vyvinutý nezávisle spoločnosťou Shanghai DADA Electric, spoľahlivým výrobcom s viac ako 40-ročnými skúsenosťami. Vďaka vysokej vypínacej kapacite 6 kA, synchrónnej prevádzke a konštrukcii typu „najskôr vyrobte, potom prerušte“ N-pól účinne zlepšuje výkon pri hasení oblúka a bezpečne chráni obvody a zariadenia. Široko používaný v rozvodných boxoch, bytových dekoráciách, komerčnom napájaní a osvetľovacích obvodoch je prvou voľbou pre globálnych kupujúcich, distribútorov a OEM zákazníkov.

Aké sú výhody MCB DPN 6KA?

★ Štruktúra 1P + N DPN, dvojité body zlomu, bezpečnejšie a spoľahlivejšie

★ N pól sa najprv vytvorí a neskôr sa zlomí, zvyšuje schopnosť prerušenia oblúka

★ 6kA skutočná vypínacia schopnosť, silná ochrana proti skratu

★ Kompaktná šírka 17,8 mm, šetrí miesto v skrinke

★ Vypínacie krivky B/C dostupné pre rôzne zaťaženia

★ Stupeň ochrany IP20, bezpečný na dotyk

★ Široký rozsah zapojenia: flexibilný kábel 1–25 mm²

★ Montáž na DIN lištu, rýchla a stabilná inštalácia

★ Odolnosť voči vysokým a nízkym teplotám: -25℃~+50℃

★ Dlhá mechanická životnosť až 20 000 krát

Aplikácie

Miniatúrny istič CDADA DPN 6KA je široko používaný v:

★ Obytné budovy, byty, vily, bytové dekorácie

★ Kancelárie, obchody, hotely, školy, nemocnice

★ Svetelné obvody, elektrické zásuvky, malé energetické zariadenia

★ Domáce spotrebiče: ohrievače vody, klimatizácie, elektrické ohrievače

★ Rekonštrukcia starého okruhu a modernizácia rozvodnej skrine

★ Obchodné a civilné nízkonapäťové distribučné systémy elektrickej energie

Tabuľka technických parametrov

Obrysové rozmery

★ Dĺžka: 82,5 mm

★ Výška: 73,2 mm

★ Šírka: 17,8 mm (štandardná šírka 1 modulu)

★ Montáž: 35 mm DIN lišta

★ Zapojenie: vhodné pre flexibilný/pevný kábel 1–25 mm²

★ Hrúbka prípojnice: 0,8–2 mm

Štandardné testovacie položky

★ 1,13 v teste bez vypnutia (≥ 1 hodina)

★ 1,45 in vypínací test (<1 hodina)

★ 2,55 V skúške preťaženia

★ Magnetický test okamžitého vypnutia (3In/5In pre krivku B/C)

★ Test dielektrickej odolnosti

★ Test nárastu teploty

★ Skúška vypínacej kapacity proti skratu (6kA)

★ Mechanická a elektrická skúška životnosti

★ Skúška prevádzky pri vysokej a nízkej teplote

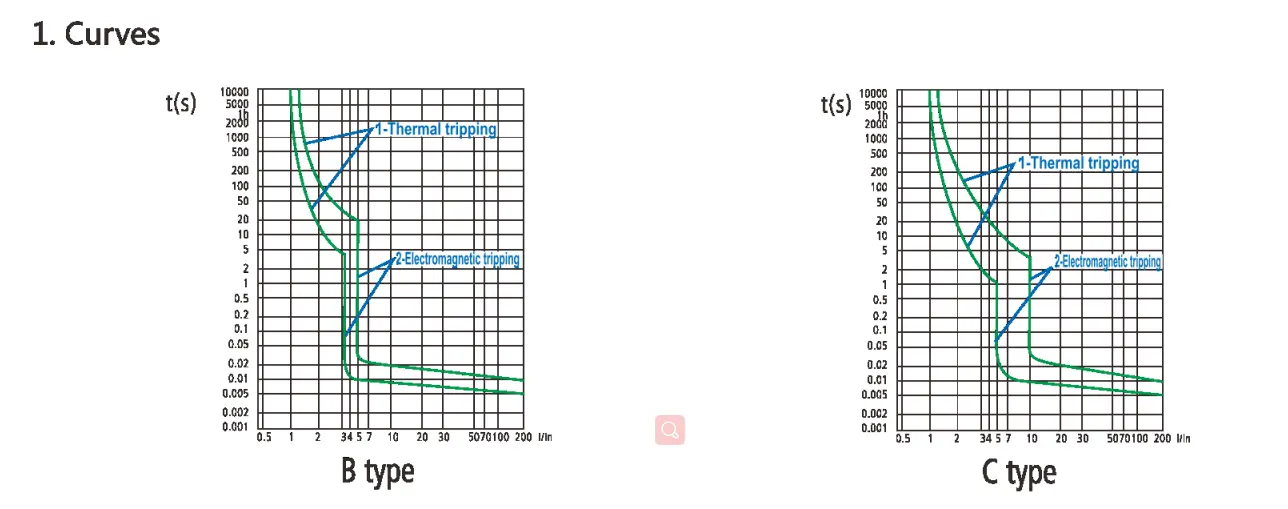

Vypínacie charakteristické krivky

IEC 60898-1

Magnetické uvoľnenie

Keď dôjde k skratu obvodu, okamžité vypnutie sa dosiahne magnetom so železným jadrom. Podľa normy IEC60898 možno tento produkt rozdeliť do troch typov: B, C a D.

Tepelné uvoľnenie

●Keď v obvode dôjde k preťaženiu, bimetalový pásik ističa sa vplyvom tepla ohne, čo spôsobí odpojenie kontaktov a tepelné vypnutie;

●Norma IEC definuje časový rozsah vypínania pre rôzne prúdy preťaženia;

●Referenčná teplota testovacieho prostredia je 30 °C.

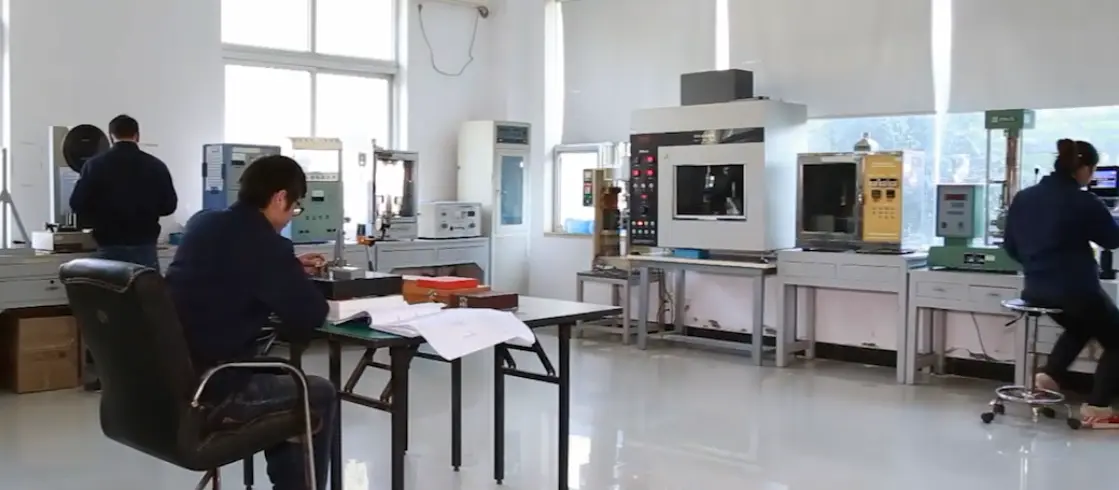

Proces kontroly kvality

1. Vstupná kontrola surovín a overenie certifikácie

2. Automatické vstrekovanie a presné lisovanie kovov

3. Montáž a kalibrácia polotovarov

4. Skúška 100% plnej vypínacej charakteristiky

5. Odolá napätiu a testu izolačného výkonu

6. Skúška starnutia pri vysokej a nízkej teplote

7. Kontrola vzhľadu, rozmerov a loga

8. Konečné balenie a kontrola zásielky

Balenie a doprava

★ Štandardný exportný kartón s nárazuvzdornou podšívkou

★ Skupinová krabica zabalená tak, aby nedošlo k poškriabaniu

★ Jasný štítok: model, prúd, póly, množstvo, certifikácia

★ Vhodné pre námornú, leteckú a pozemnú dopravu

★ Podpora OEM balenia, vlastného loga a štítku

Prípady úspechu zákazníkov

CDADA MCB DPN 6KA bol exportovaný do viac ako 50 krajín a regiónov:

★ Dlhodobé hromadné dodávky pre európskych a ázijských distribútorov

★ Projekty renovácie okruhu domácností na Strednom východe a v Afrike

★ OEM spolupráca so známymi medzinárodnými elektrickými značkami

★ Podpora distribúcie energie pre developerov

★ Stabilné objednávky od dodávateľov elektriny a systémových integrátorov

Prečo si vybrať DADA Electric?

★ 40+ rokov odborných skúseností v oblasti výskumu, vývoja a výroby ističov

★ 90 % základných komponentov vyrobených interne, stabilná kontrola kvality

★ Certifikácia ISO9001, úplný súlad s medzinárodnými normami

★ Kompletné certifikácie: CE, CB, CCC atď.

★ Veľká výrobná kapacita, rýchle dodanie pre hromadné objednávky

★ Profesionálna technická podpora a popredajný servis

★ Prijmite prispôsobenie OEM a ODM, aby ste splnili požiadavky trhu

★ Globálny logistický systém, bezpečné a presné dodanie
