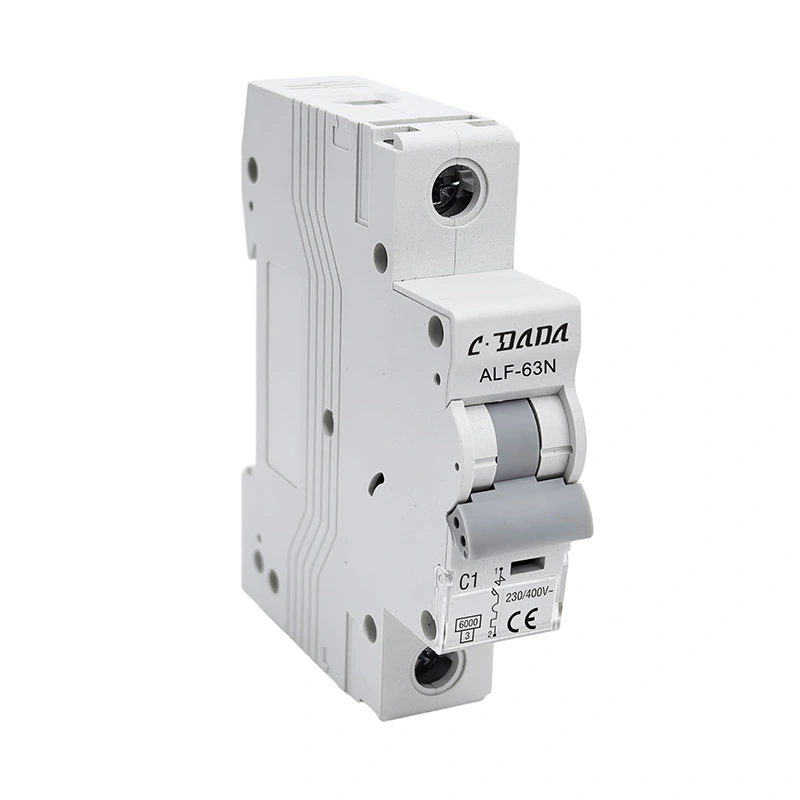

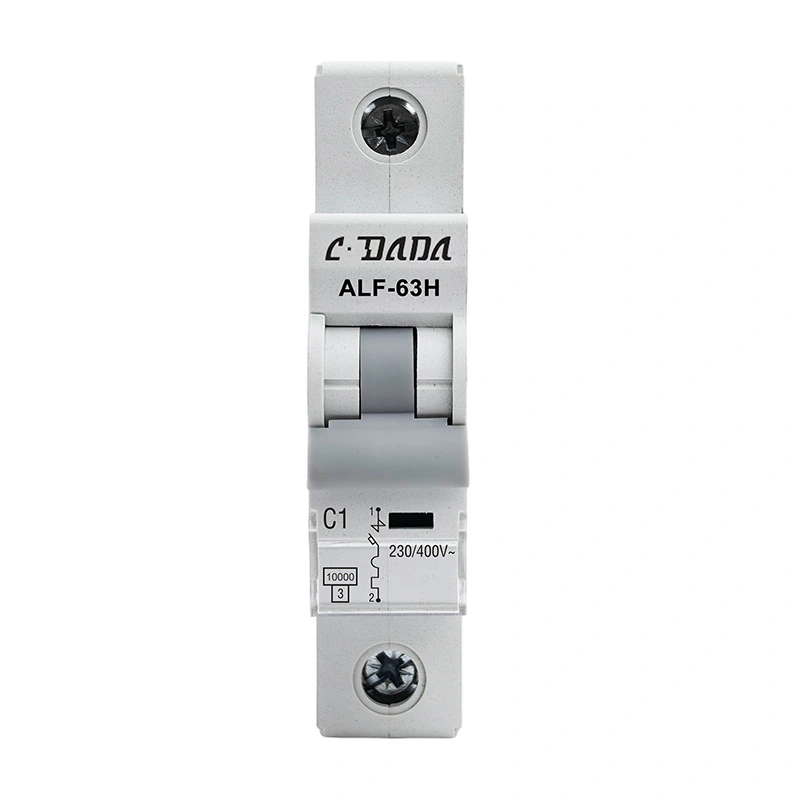

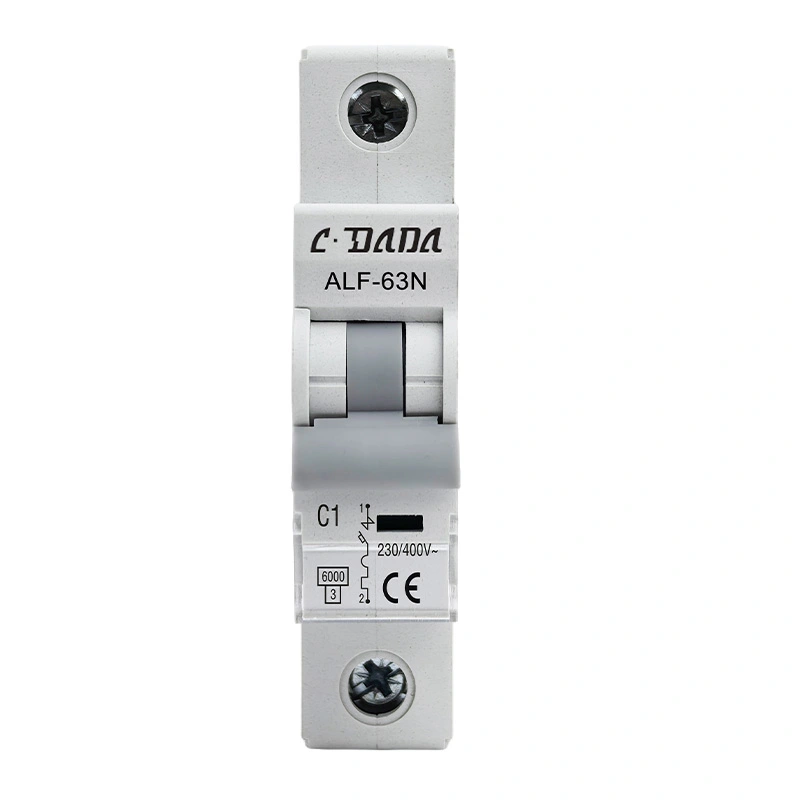

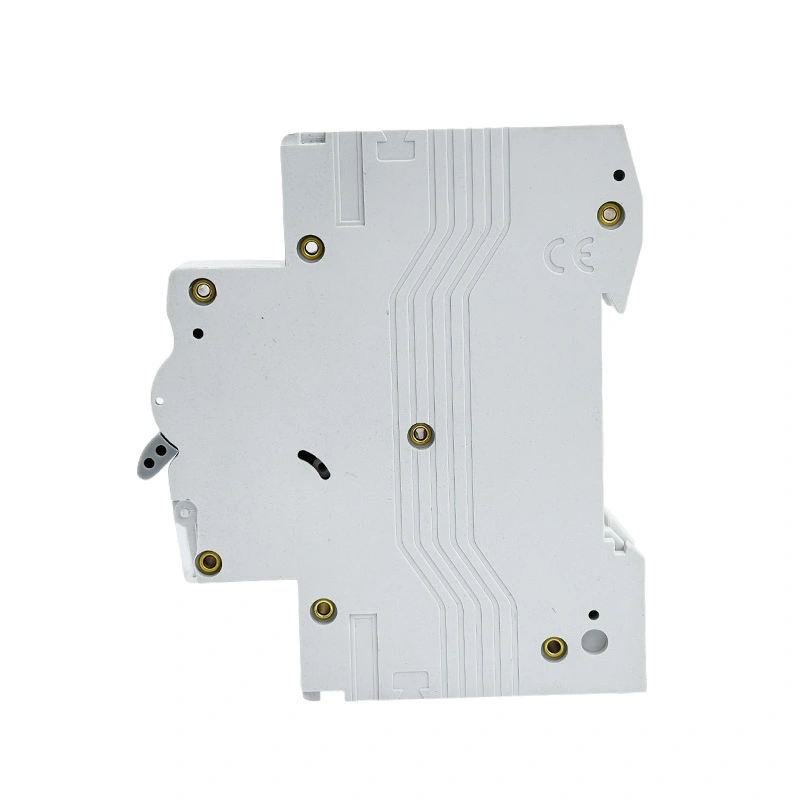

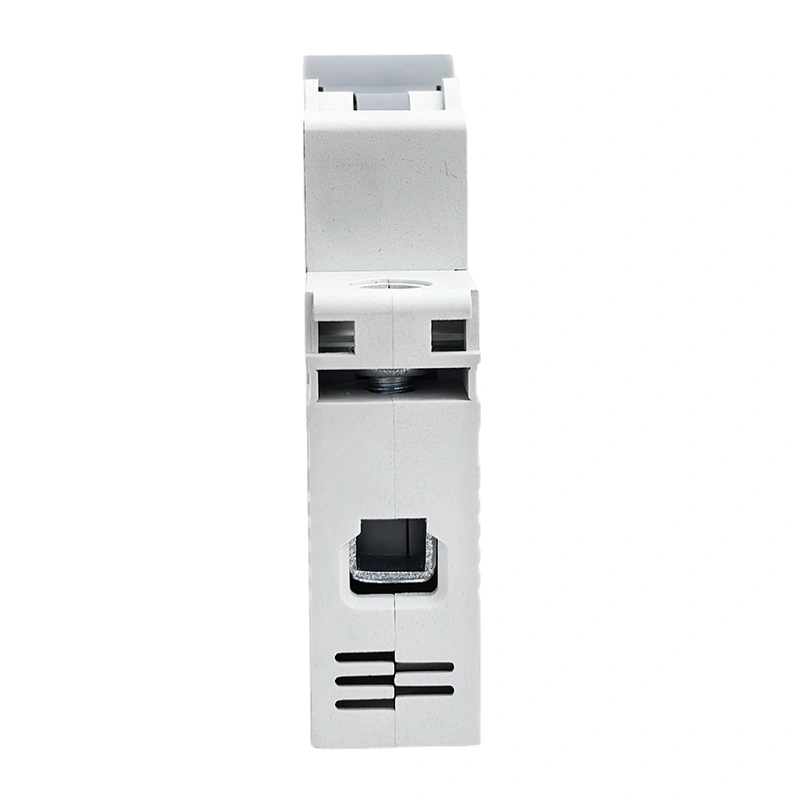

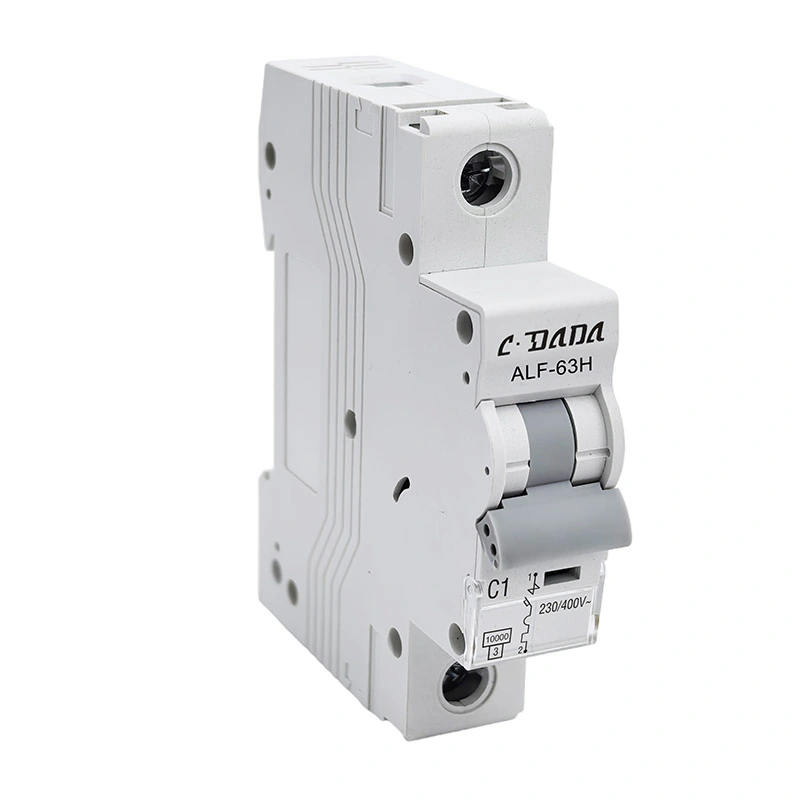

Miniatúrny istič 6KA 10kA

Miniatúrny istič 6KA 10kA s vysokým vypínaním série ALF-63N/H (MCB), v súlade s normou IEC60898, MCB má charakteristiku spoľahlivého výkonu, presnú ochrannú funkciu, krátky čas uvoľnenia a vysokú vypínaciu kapacitu, tiež malý objem. Je široko používaný v stýkačoch, rozvádzačoch a elektrických prístrojoch a pri preťažení.

Kontaktujte CDADA a vyberte si nás ako svojho výrobcu, môžeme ponúknuť služby OEM/ODM.

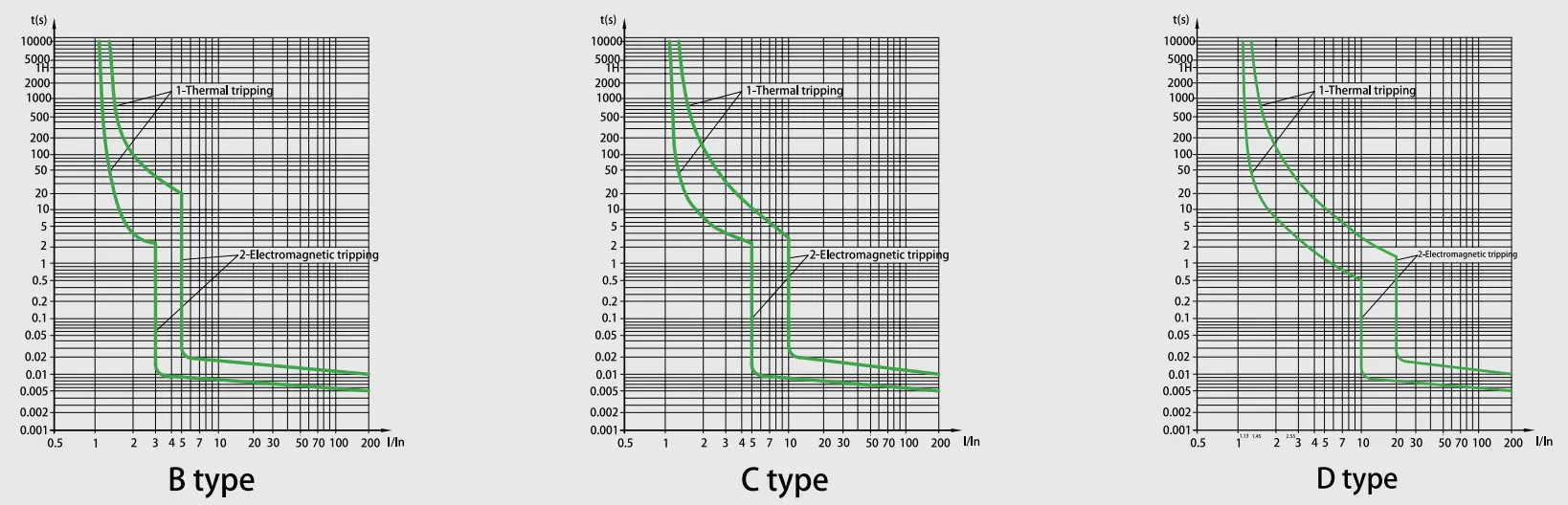

Charakteristická krivka

Technická špecifikácia

Miniatúrny istič 6KA 10kA série ALF-63N/H
Štandardné	EN/IEC60898-1
Vypínacia schopnosť (kA)	6,10
Ochrana	Proti preťaženiu a skratu
Menovitý prúd (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Menovité napätie (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Menovité impulzné výdržné napätie Uimp (kV)	4
Menovité izolačné napätie Ui(V)	500
Obmedzenie energie	3
Teplota okolia (℃)	-25~+40, max. 95% vlhkosť
Tepelný prevádzkový limit	1,13xln Žiadne zakopnutie do hodiny
	1,45xIn Tripovanie do hodiny
Magnetická prevádzka	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Počet pólov	1P,1P+N,2P,3P,3P+N a 4P
Typ cesty	Tepelné/magnetické uvoľnenie
Kapacita terminálu	16 mm² flexibilné alebo 25 mm² pevné až do 25 A
	25 mm² flexibilný alebo 35 mm² pevný od 32 A do 63 A
Stupeň ochrany	IP20
Inštalácia	Montáž na 35 mm DIN lištu
šírka	17,8 mm na pól

Vypínacia charakteristika ističa

NIE	Menovitý uvoľňovací prúd (A)	Počiatočný stav	Testovací prúd	Určený čas	Výsledok, ktorý sa má získať	Poznámky
1	1-63	studený stav	1,13 palcov	t≤1h	Bez výletu
2	1-63	pri predchádzajúcom teste	1,45 ln	t<1h	výlet	Nastavenie prúdu až po špecifikovanú hodnotu plynule za 5 s
3	In≤32	studený stav	2,55 palca	1s	výlet
	V > 32
4	1-63	studený stav	3In	t ≤ 0,1 s	Bez výletu	B typ
			5 palcov	t < 0,1 s	výlet	B typ
			5 za 10 ln	t ≤ 0,1 s	Bez výletu	typ C
			10In	t < 0,1 s	výlet	typ C
			20 ln	t ≤ 0,1 s	Bez výletu	typ D
				t < 0,1 s	výlet	typ D

Vytrvalosť (operácie)

Kategória	Prevádzkové cykly	Frekvencia prevádzky	Menovitý prúd
Elektrická výdrž	4000	240/h	1-32
		120/h	40-63
Mechanická odolnosť	10000	240/h	1-63

Vlastnosti

★ Ultra vysoká skratová vypínacia kapacita

Pokročilá technológia riadenia oblúka dosahuje vyššiu kapacitu prerušenia v porovnaní s priemyselnými štandardmi a zaisťuje spoľahlivú ochranu priemyselných elektrických systémov v extrémnych poruchových podmienkach.

★ Rozhranie pripojenia v dvoch režimoch

Konštrukcia integrovaného hybridného terminálu podporuje pevné ukotvenie prípojníc a flexibilné upínanie káblov, čo umožňuje prispôsobenie sa rôznym inštalačným scenárom bez použitia náradia a zároveň znižuje čas zapojenia o 40 %.

★ Mechanizmus skladovania energie pre dlhovekosť

Operačný systém s podporou pružiny s výdržou 10 000 mechanických cyklov s technológiou kompenzácie opotrebenia

★ Pokročilý kompozitný kryt

s integrovanými zhášacími komorami na zhášanie oblúka, s vlastnosťami odolnými voči teplu, odolným voči teplu a impulzom pre prípad výskytu porúch.

★ Dynamická topológia obmedzujúca prúd

Inteligentné potlačenie prepustenej energie znižuje špičkové poruchové prúdy o 65 – 80 %, čo umožňuje optimalizáciu špecifikácie nadväzujúcich zariadení s potenciálom zníženia celkových nákladov na systém o 30 %.

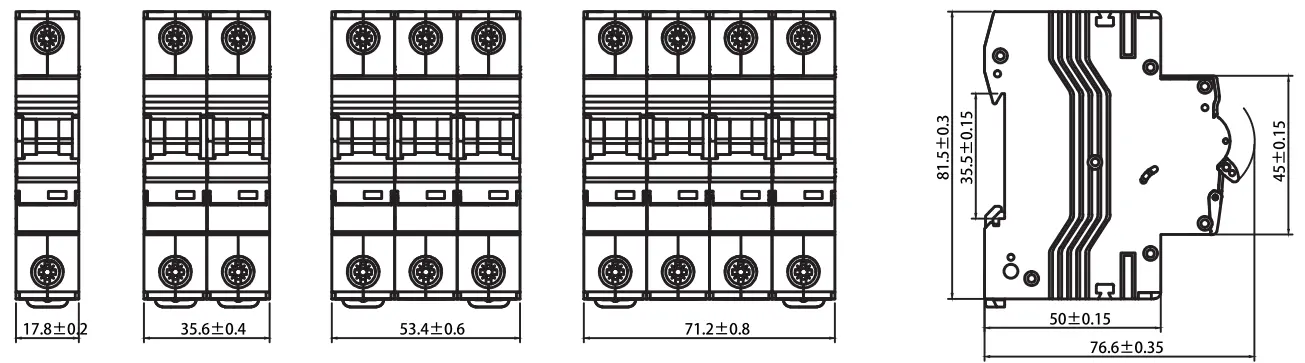

Obrysové rozmery

Aplikačné scenáre

★ Rezidenčné: Spotrebné jednotky a rozvodné dosky pre bezpečnosť domácnosti.

★ Priemysel: Ochrana stýkačov, rozvádzačov a ťažkých elektrických zariadení.

★ Komerčné: Administratívne budovy a nákupné centrá vyžadujúce vysokú spoľahlivosť.

Kontrola kvality a štandardné testovanie

★ Každý CDADA MCB prechádza prísnym testovaním, aby sa zabezpečil súlad s IEC60898-1:

★ Test tepelného vypnutia: Overené pri 1,13 In (bez vypnutia) a 1,45 In (vypnutie do 1 hodiny).

★ Test magnetického vypínania: Presné testovanie uvoľnenia pre charakteristiky B, C a D.

★ Elektrická odolnosť: Testované na 4 000 prevádzkových cyklov.

★ Mechanická odolnosť: Overené na 10 000 cyklov.

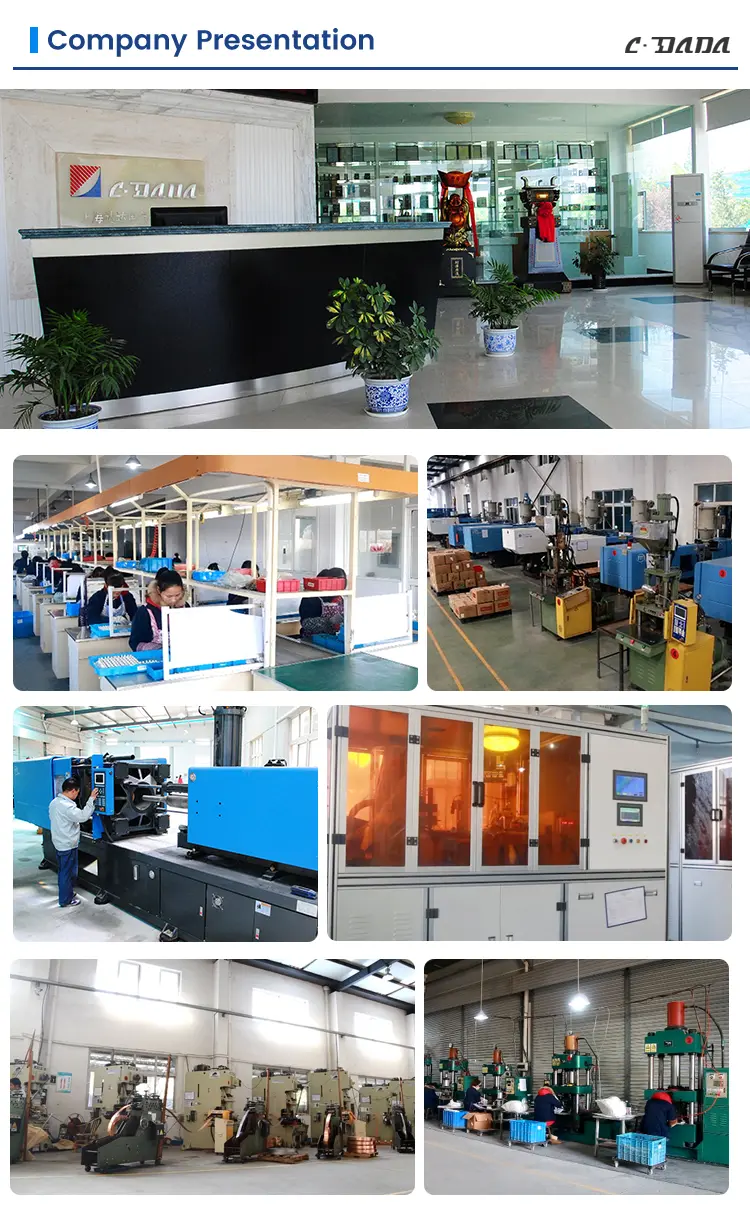

Sila a podpora továrne

Shanghai DADA Electric Co., Ltd. je popredný výrobca s pokročilými výrobnými linkami a profesionálnym inžinierskym tímom. Poskytujeme:

★ Prispôsobené služby OEM / ODM pre globálne značky.

★ Najmodernejšie testovacie zariadenie na zabezpečenie dodávky bez chýb.

★ Globálna logistická podpora: Optimalizované balenie pre námornú a leteckú prepravu, aby sa zabezpečilo doručenie produktov v perfektnom stave.
