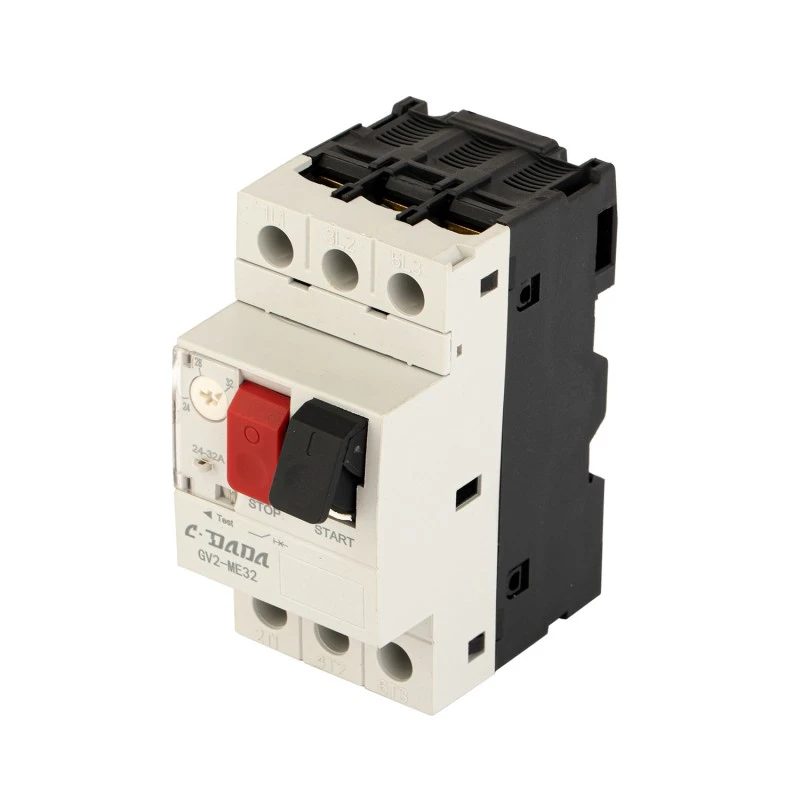

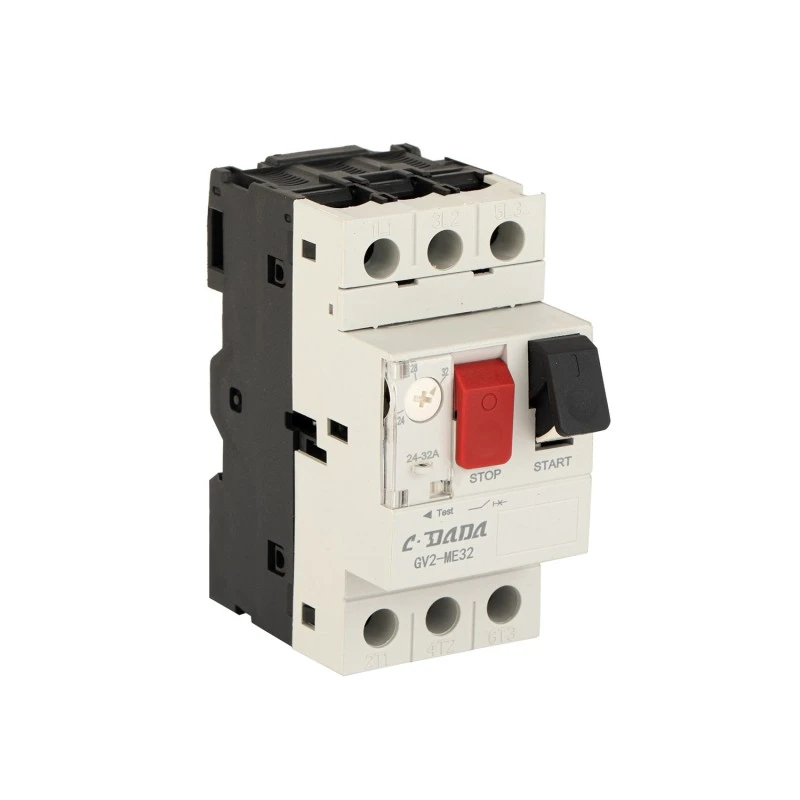

Ochranný istič motora GV2 2P

Zjednodušte ochranu motora pomocou ochranného ističa motora CDADA GV2 2P (MPCB), vysoko presného kompaktného riešenia vyvinutého spoločnosťou Shanghai DADA Electric CO., LTD. pomocou technologickej platformy novej generácie a plne automatizovanej výroby. GV2 2P, navrhnutý pre jednofázové alebo dvojfázové obvody motora, integruje funkcie preťaženia, skratu, straty fázy (pre 3-fázové aplikácie pri použití v súpravách) a izolácie v jednom zariadení namontovanom na DIN lištu.

S nastaviteľným rozsahom nastavenia 0,1A až 32A, tepelnou kompenzáciou pre kolísanie okolitej teploty a menovitým izolačným napätím 690V zaisťuje spoľahlivú ochranu malých motorov v čerpadlách, ventilátoroch, kompresoroch, dopravníkoch a HVAC systémoch. CDADA GV2 MPCB, certifikovaný podľa noriem CE, obsahuje 110 000 mechanických a elektrických operácií a je vybavený voliteľným príslušenstvom, ako sú pomocné kontakty, vypínacia spúšť a podpäťová spúšť, poskytuje výkon na priemyselnej úrovni v priestorovo úspornom 2-pólovom formáte.

Kľúčové špecifikácie

Modelový rad: GV2 2P MPCB

Značka: CDADA | Výrobca: Shanghai DADA Electric CO.,LTD

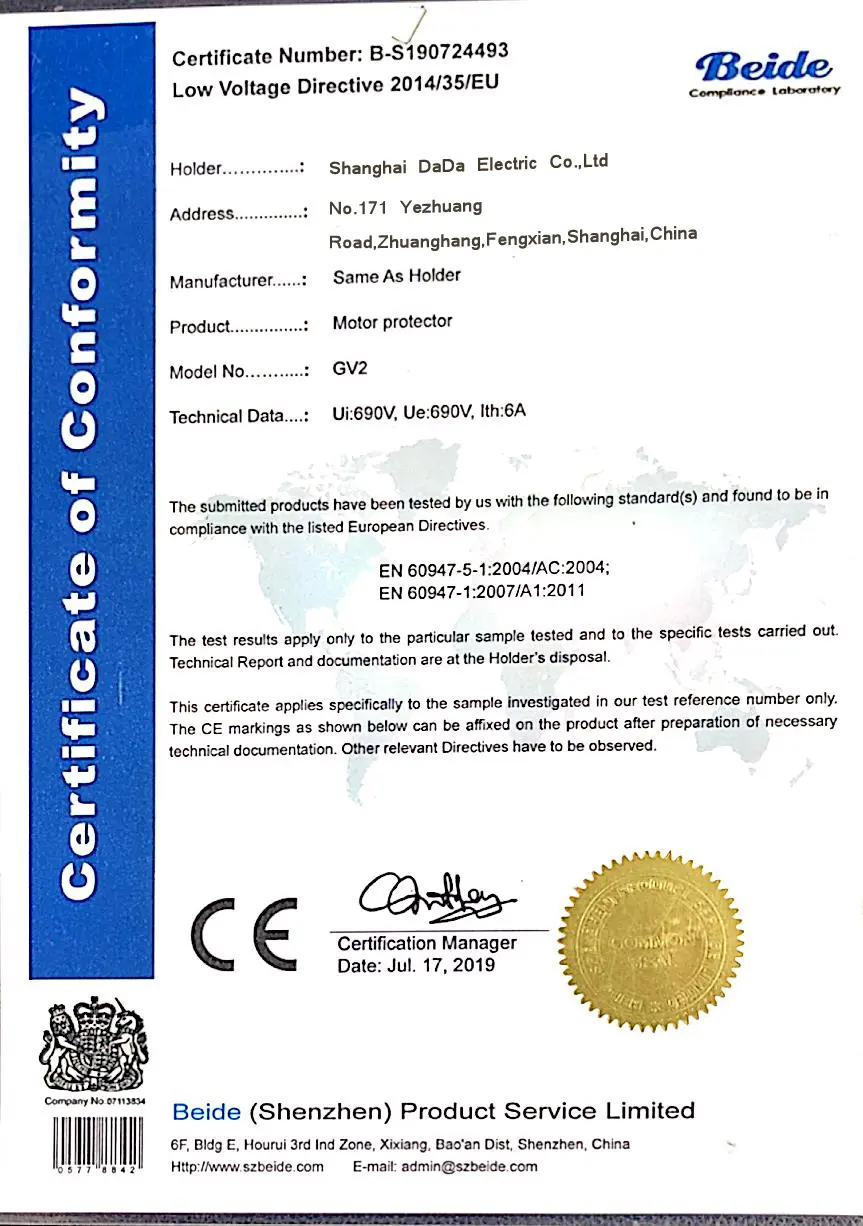

Certifikácia: CE

Póly: 2P (ideálne pre jednofázové motory alebo ako súčasť 3-fázovej ochrannej sady)

Rozsah nastavenia prúdu: 0,1A – 32A (nastaviteľné pomocou kolieska)

Hodnotenie rámu: 32A

Menovité prevádzkové napätie: 690V AC

Menovité izolačné napätie (Ui): 690V

Impulzné výdržné napätie (Uimp): 6000V

Prevádzková frekvencia: 50/60Hz

Trieda spustenia: 10A (štandard pre motory na všeobecné použitie)

Ochranné funkcie:

★ Ochrana proti tepelnému preťaženiu

★ Ochrana proti skratu

★ Ochrana pred stratou fázy* (*pri použití v 3-pólovej konfigurácii alebo koordinovanej súprave)

★  Funkcia izolácie (viditeľná prestávka)

★ Zabudovaná teplotná kompenzácia

Mechanická životnosť: 110 000 operácií

Elektrická životnosť (AC-3, 400V): 110 000 operácií

Uťahovací moment: 1,7 N·m

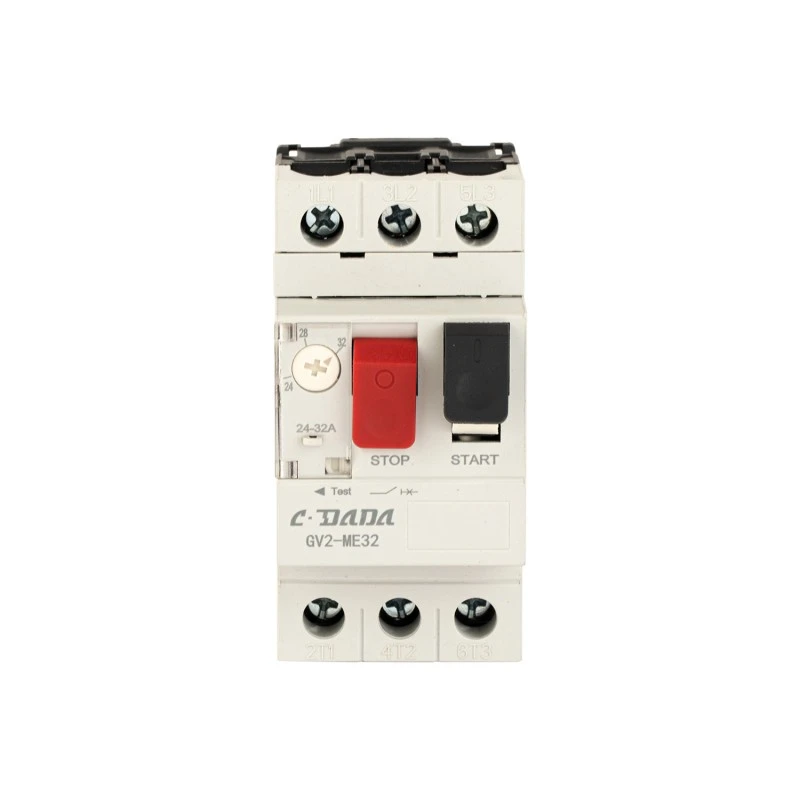

Typ prevádzky: Tlačidlo ON/OFF s jasným indikátorom vypnutia

Montáž: 35 mm DIN lišta

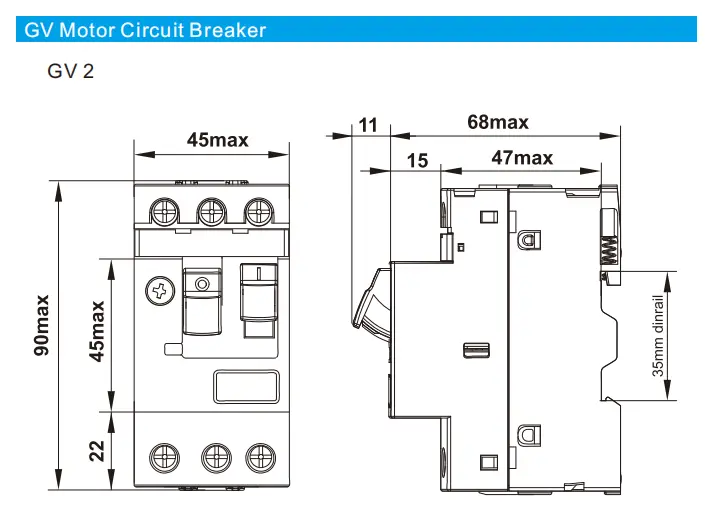

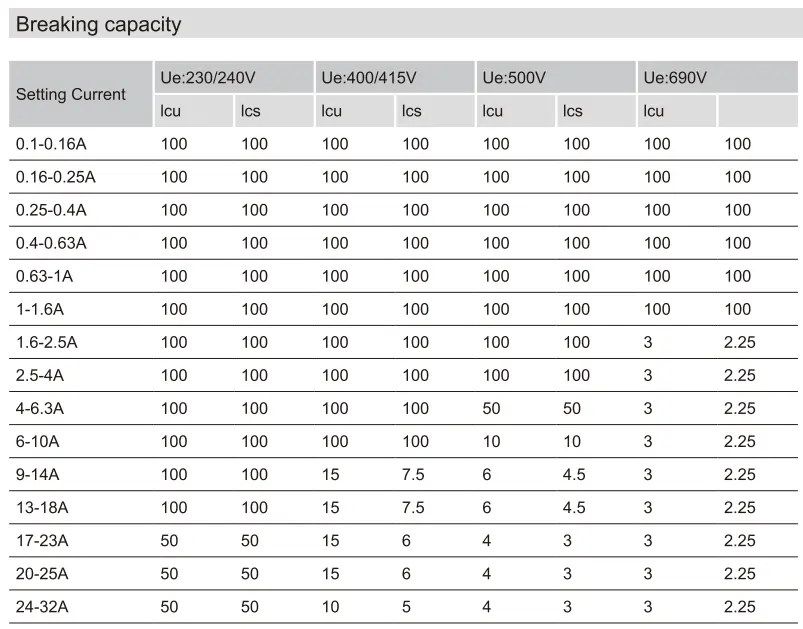

Technický list

Prečo si vybrať ochranný istič motora CDADA GV2 2P?

★ All-in-One ochrana motora

Kombinuje istič + tepelné relé proti preťaženiu + izolátor – eliminuje potrebu samostatných komponentov.

★ Presnosť a stabilita

Mechanizmus s kompenzáciou teploty zaisťuje konzistentné vypnutie bez ohľadu na zmeny prostredia (napríklad horúce dielne alebo studené pivnice).

★ Vysoká odolnosť

110 000 mechanických/elektrických cyklov – čím prekonáva mnohých konkurentov v dlhodobej spoľahlivosti.

★ Priestorovo úsporný 2P dizajn

Ideálne pre kompaktné ovládacie panely, OEM stroje a projekty modernizácie, kde je priestor panelov obmedzený.

★ Kompletný ekosystém príslušenstva

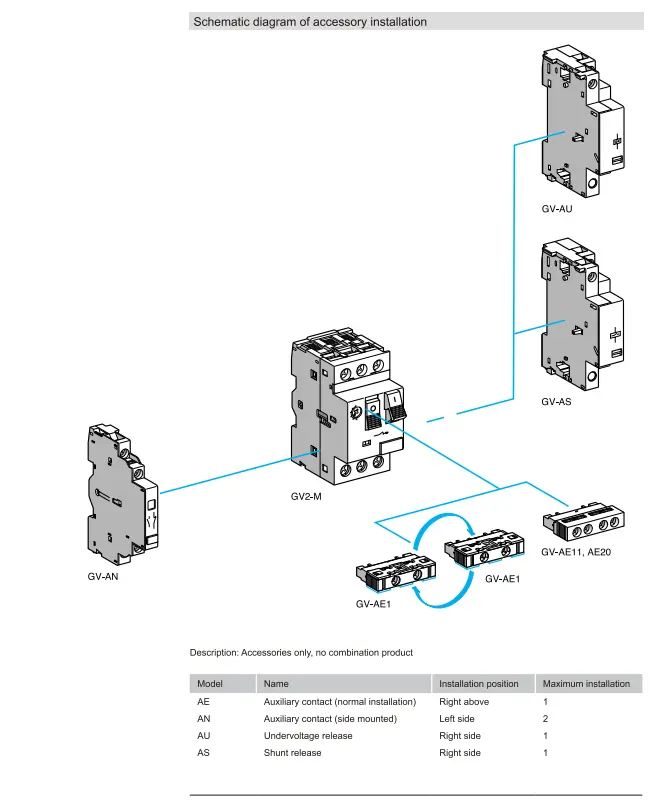

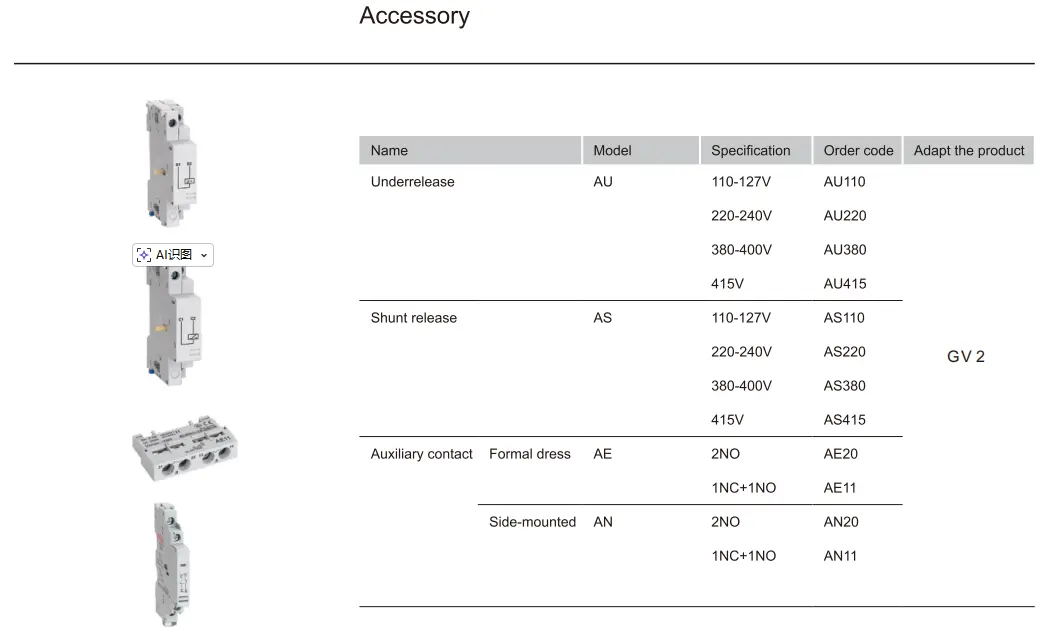

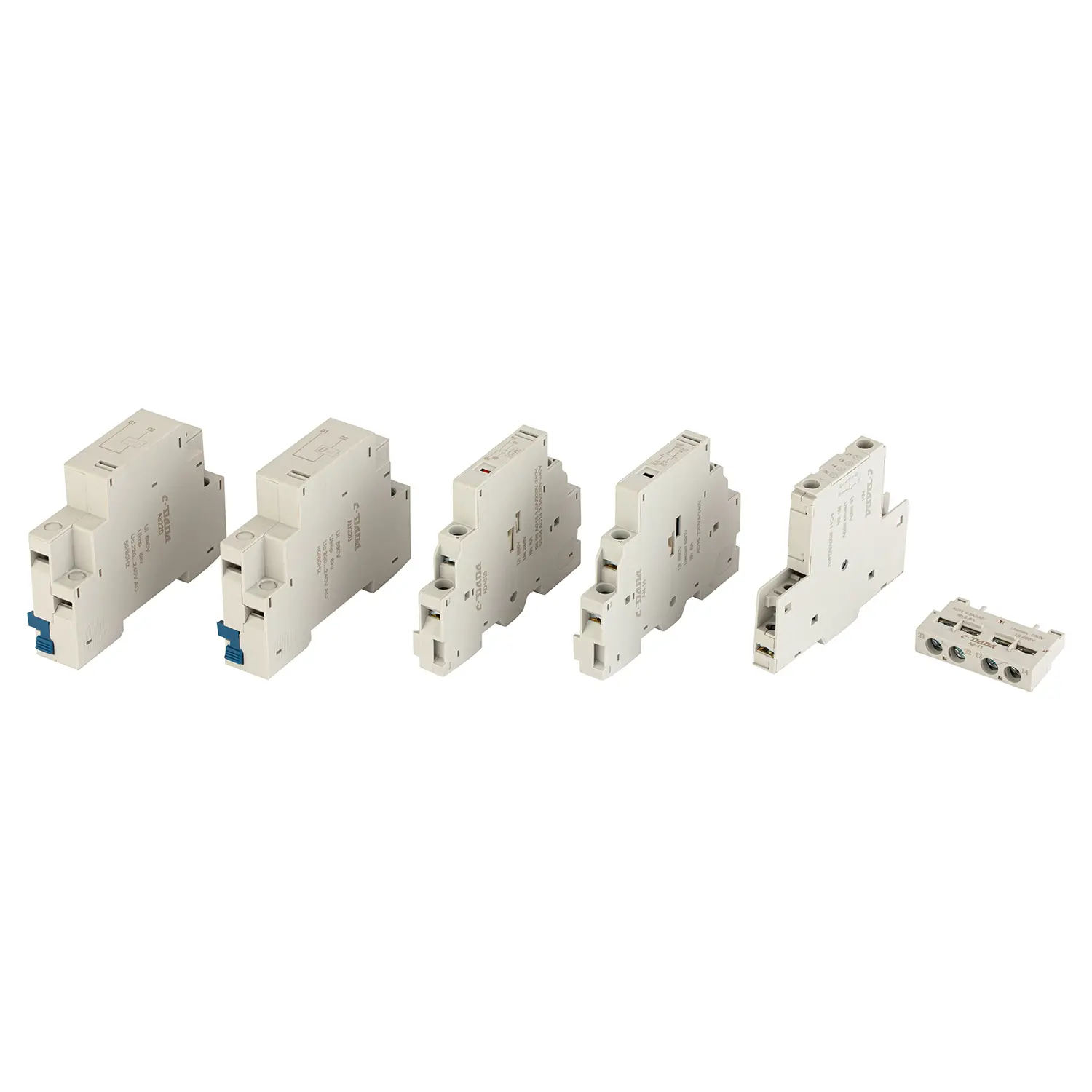

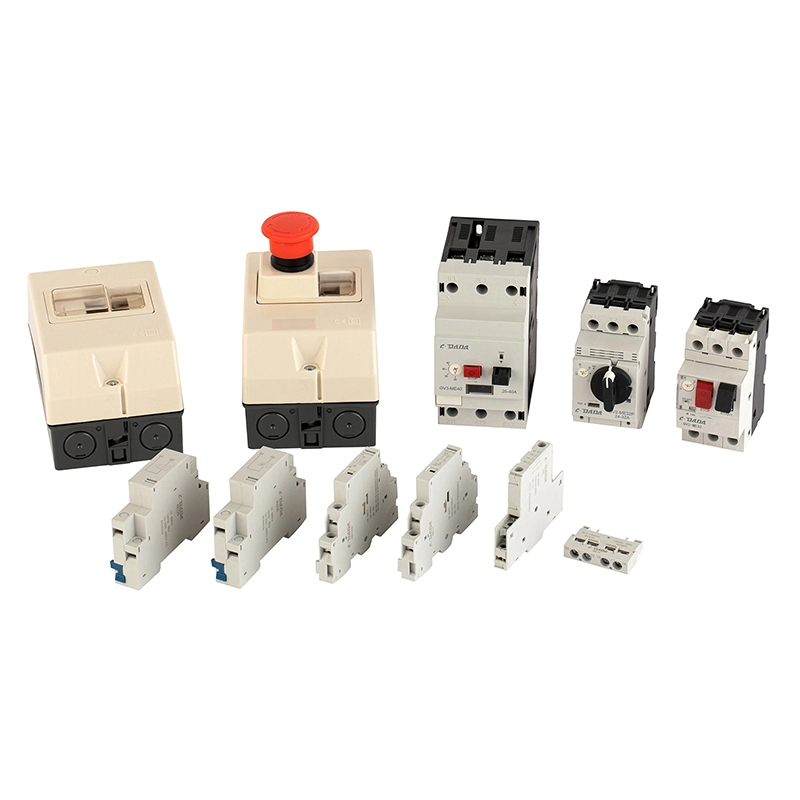

Podporuje AE (predné prídavné zariadenie), AN (bočné prídavné zariadenie), AU (podpäťová spúšť), AS (vypínač) – umožňuje diaľkovú signalizáciu, automatické vypnutie alebo integráciu PLC.

★  Globálne dodržiavanie pravidiel

Certifikácia CE s hodnotením 690 V – vhodná pre trhy v Európe, Ázii, Afrike a Latinskej Amerike.

★ Konzistentnosť je zabezpečená prostredníctvom automatizovaného výrobného zariadenia, štandardizovaných prevádzkových postupov, prísnej vstupnej kontroly materiálu, testovania počas procesu a záverečného 100% funkčného testovania kritických parametrov.

Typické aplikácie

Jednofázové motory: Čerpadlá, otvárače garážových brán, malé kompresory

OEM stroje: Baliace stroje, zariadenia na spracovanie potravín

Systémy HVAC: Fan coil jednotky, malé chladiče

Automatizácia budov: Príslušenstvo pre výťahy, ovládanie ventilácie

Retrofit Projekty: Výmena poistiek + tepelné relé s integrovaným MPCB

Často kladené otázky

Q1: Aký je rozdiel medzi MPCB a štandardným ističom?

A1: Motor Protection Circuit Breaker (MPCB) ako GV2 poskytuje:

● Nastaviteľná tepelná ochrana proti preťaženiu (v súlade s motorom FLC)

● Magnetická ochrana proti skratu

● Detekcia straty fázy (vo verziách 3P)

● Izolačná funkcia

→ Štandardné MCB ponúkajú iba ochranu proti skratu a pevnú ochranu proti preťaženiu – nie sú optimalizované pre motor.

Q2: Môže 2P GV2 chrániť 3-fázový motor?

A2: Nie sám. Pre 3-fázové motory potrebujete tri jednotky GV2 (jedna na fázu) koordinované spolu, alebo použite 3P MPCB. 2P GV2 je však ideálny pre jednofázové motory alebo riadiace obvody.

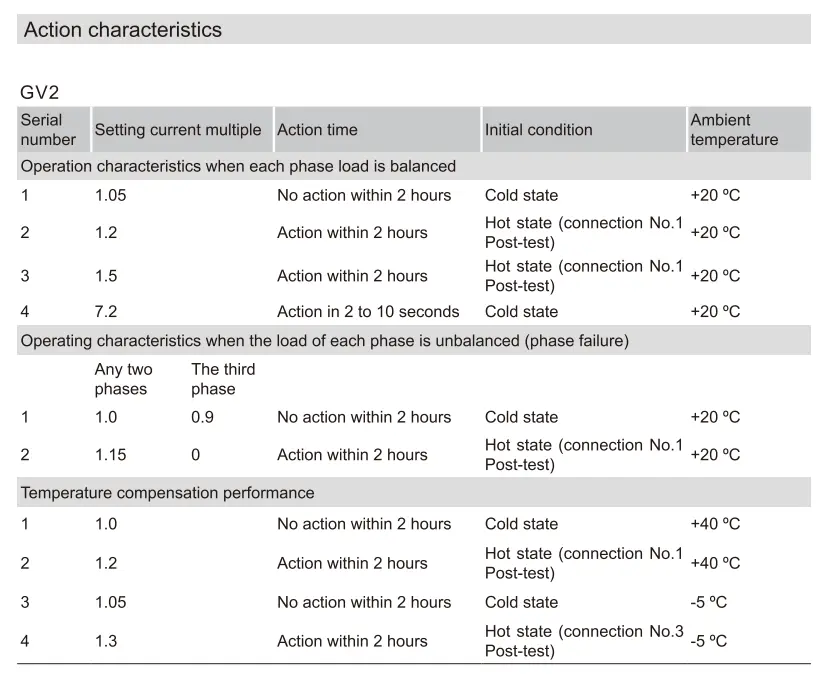

Otázka 3: Čo znamená „Trieda jazdy 10A“?

A3: Definuje, ako rýchlo sa istič vypne pri preťažení. Trieda 10A znamená, že sa vypne do 10 sekúnd pri 7,2× nastavenom prúde – ideálne pre štandardné motory s kotvou nakrátko bez vysokého rozbehového momentu.

Q4: Naozaj kompenzuje teplotu?

A4: Áno! Bimetalový pásik je tepelne kompenzovaný, takže vypnutie zostáva presné, či už je inštalované v sklade pri teplote 0 °C alebo pri teplote 50 °C.

Otázka 5: Prečo si vybrať CDADA GV2 pred inými značkami?

A5: CDADA ponúka:

● Skutočná certifikácia CE so správami o skúškach

● Automatizovaná výroba → konzistentná kvalita a nízka chybovosť

● Úplná kompatibilita príslušenstva (AE/AN/AU/AS)

● Konkurenčné ceny pre OEM a distribútorov

● Rýchla technická podpora a dokumentácia v angličtine
