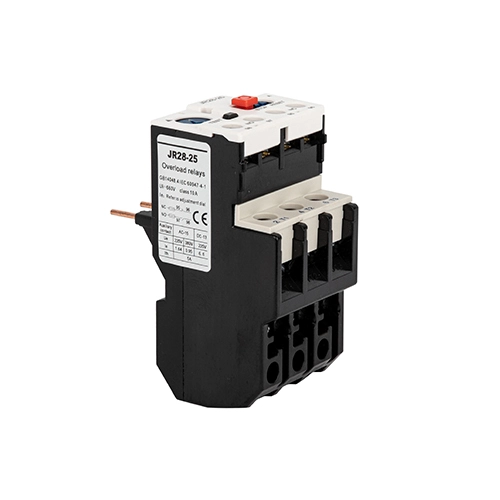

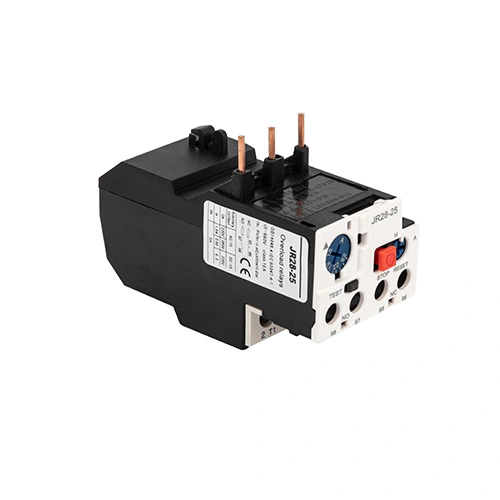

Tepelné preťaženie JR28

Chráňte svoje motory pomocou tepelného preťaženia JR28, robustného a inteligentného ochranného riešenia vyvinutého spoločnosťou CDADA, spoľahlivým výrobcom v Číne. Relé JR28, navrhnuté pre bezproblémovú integráciu so stýkačmi CDADA série D (D9 až D150), poskytuje komplexnú ochranu proti:

● Preťaženia

● Výpadok fázy (strata jednej fázy)

● Príliš dlhé časy štartovania motora

● Dlhodobé zablokovanie rotora

S rozsiahlym nastaviteľným rozsahom prúdu od 0,1A do 140A séria JR28 pokrýva aplikácie od malých ventilátorov až po veľké priemyselné čerpadlá a kompresory. Je vybavený testovacím tlačidlom na overenie ovládacieho okruhu, prehľadným indikátorom vypnutia, manuálnou alebo automatickou voľbou resetovania a plombovateľným krytom, ktorý zabraňuje neoprávneným nastaveniam. CDADA JR28, postavený na osvedčenej bimetalovej tepelnej technológii a v súlade s IEC 60947-4-1, zaisťuje spoľahlivú ochranu motora nenáročnú na údržbu v náročných prostrediach na celom svete.

Kľúčové špecifikácie

Séria: Tepelné preťaženie JR28

Značka: CDADA | Výrobca: Shanghai DADA Electric CO.,LTD

Kompatibilita: Určené pre stýkače D9, D12, D18 … až D150 (séria LC1-D/F)

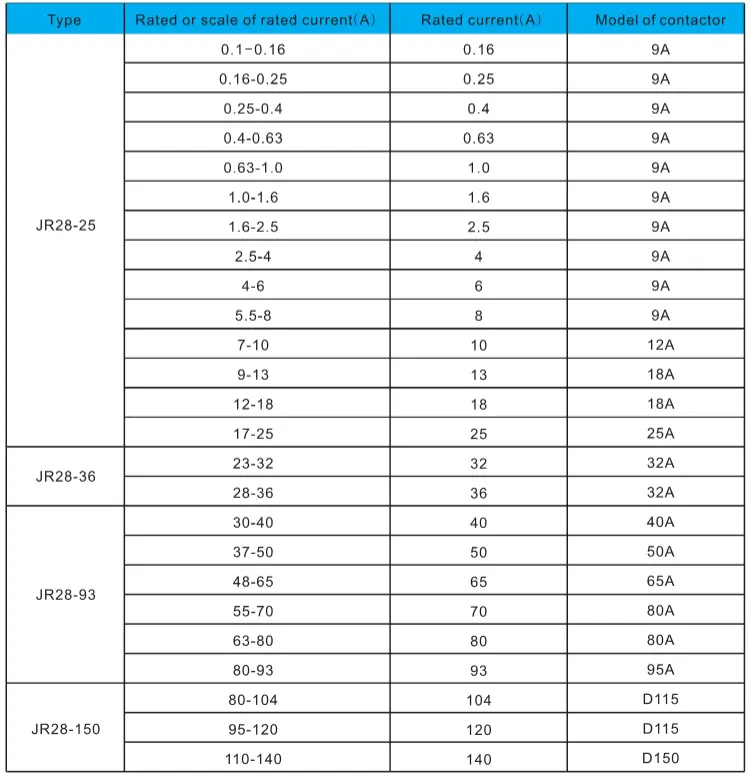

Menovitý prúdový rozsah: 0,1A – 140A (viac modelov: JR28-25, JR28-36, JR28-93, JR28-150 atď.)

Póly: 3-pólové (monitoruje všetky fázy kvôli nerovnováhe)

Ochranné funkcie:

★ Tepelné preťaženie

★ Detekcia výpadku fázy

★ Monitorovanie dlhého času štartu

★ Ochrana proti zastaveniu rotora

Režim resetovania: Manuálny alebo Automatický (pomocou prepínača)

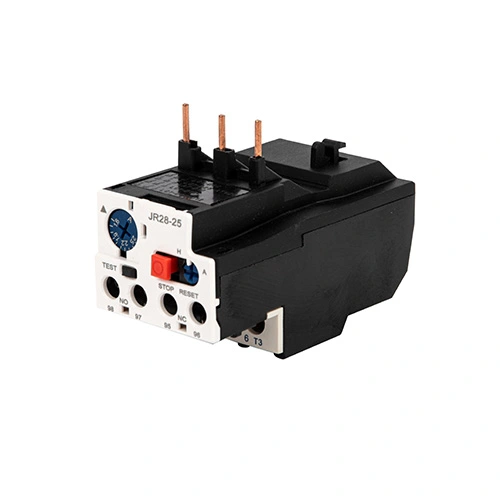

Testovacie tlačidlo: Simuluje vypnutie—aktivuje pomocné kontakty NO aj NC

Tlačidlo Stop: Otvára iba NC kontakt (pre núdzovú signalizáciu)

Indikátor vypnutia: Vizuálny príznak zobrazuje stav vypnutia

Zámok nastavenia: Kryt môže byť zapečatený, aby bola zaistená prevádzka

Pomocné kontakty: Štandardné 1NO + 1NC (pre alarmy, spätnú väzbu PLC alebo blokovanie)

Montáž: Zaklapávací dizajn priamo na kompatibilné stýkače CDADA

Certifikácia: V súlade s IEC/EN 60947-4-1 (dostupná CE dokumentácia)

Prečo si vybrať tepelné preťaženie CDADA JR28?

★  Široké aktuálne pokrytie

Od 0,1 A do 140 A – podporuje všetko od motorov s frakčnými HP až po priemyselné pohony s výkonom 110 kW+.

★ Plná kompatibilita so stýkačmi série D

Navrhnuté tak, aby vyhovovali D9 až D150 – zaisťujú dokonalú mechanickú a tepelnú koordináciu.

★ Pokročilé diagnostické funkcie

★ Tlačidlo TEST overí zapojenie ovládania bez prerušenia napájania

★ Tlačidlo STOP umožňuje externú signalizáciu

★ Indikátor jazdy urýchľuje riešenie problémov

★ Spoľahlivosť priemyselnej triedy

Skutočný bimetalový tepelný mechanizmus (nie elektronický) – odolný voči EMI, napäťovým špičkám a softvérovým poruchám.

★ Bezpečnosť a súlad pripravený

Plombovateľný kryt spĺňa požiadavky ISO, CE a výrobného auditu pre uzamknuté nastavenia.

★ Nákladovo efektívna ochrana

Zabraňuje vyhoreniu motora, znižuje prestoje a predlžuje životnosť zariadenia – ideálne pre výrobcov OEM a systémových integrátorov.

★ Podrobnosti o balení sa líšia podľa produktu. Tieto informácie uvádzame v našich ponukách a baliacich zoznamoch. Štandardné exportné kartóny sú navrhnuté pre optimálnu paletizáciu a nakladanie kontajnerov.

Typické aplikácie

★ Zostavy štartéra motora: Spárované so stykačmi pre čerpadlá, ventilátory, dopravníky

★ HVAC systémy: chladiče, chladiace veže, vzduchotechnické zariadenia

★ Voda a odpadová voda: Ponorné a odstredivé čerpadlá

★ Výroba: Miešačky, extrudéry, baliace linky

★ Ťažba a stavebníctvo: Drviče, kladkostroje, ventilačné ventilátory

Často kladené otázky

Q1: Aký je rozdiel medzi sériami JR28 a LRD?

A1: Obidve sú tepelné relé proti preťaženiu od CDADA. Séria JR28 podporuje vyššie prúdy (do 140A) a je navrhnutá pre väčšie stýkače (do D150), zatiaľ čo LRD typicky pokrýva nižšie rozsahy (do ～104A). Funkčne ponúkajú podobnú ochranu – ale JR28 je optimalizovaný pre náročné priemyselné použitie.

Otázka 2: Môžem použiť tepelné preťaženie JR28 so stýkačmi bez CDADA?

Odpoveď 2: Aj keď je to v niektorých prípadoch možné, optimálny výkon a záručná podpora vyžadujú spárovanie so stýkačmi CDADA série D (D9–D150). Mechanické prispôsobenie, rozptyl tepla a koordinačné krivky sú overené ako systém.

Otázka 3: Ako funguje ochrana pri výpadku fázy v JR28?

A3: Ak dôjde k strate jednej fázy, zostávajúce dva vodiče vedú nevyvážený prúd, čo spôsobuje asymetrické zahrievanie v bimetalických pásoch. JR28 rozpozná túto nerovnováhu a vypne sa rýchlejšie ako pri normálnom preťažení, čím zabráni poškodeniu vinutia motora.

Q4: Je manuálny reset bezpečnejší ako automatický?

A4: Áno – pre kritické systémy. Manuálny reset núti operátora skontrolovať a odstrániť poruchu pred opätovným spustením. Automatický reset je vhodný pre bezobslužné alebo vzdialené zariadenia, kde je prioritou kontinuita (napr. chladiace čerpadlá).

Otázka 5: Prečo si vybrať CDADA JR28 pred globálnymi značkami?

A5: CDADA ponúka:

● Skutočný tepelný diferenciálny mechanizmus s vysokou presnosťou

● Plná kompatibilita so stýkačmi D9–D150 – spoľahlivosť plug-and-play

● Otestujte, zastavte, resetujte a utesnite funkcie v jednej kompaktnej jednotke

● Konkurenčné ceny s kvalitou v súlade s CE

● Rýchla technická podpora a anglická dokumentácia pre globálnych zákazníkov
