1000V DC istič s lisovaným puzdrom

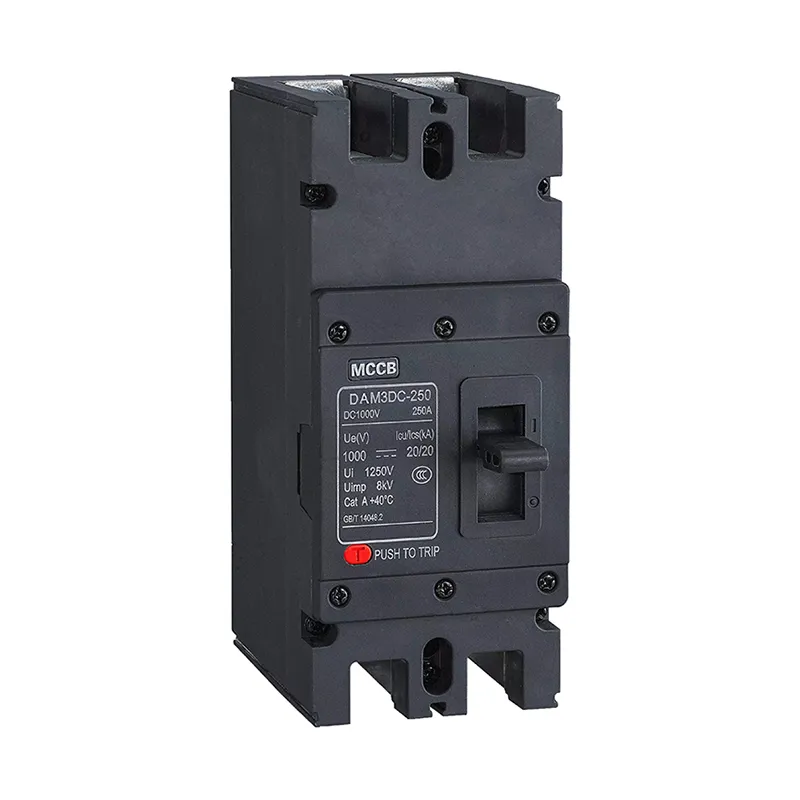

Istič CDADA DAM3PV série 1000V DC Molded Case Circuit, navrhnutý pre náročné potreby moderných systémov obnoviteľnej energie, poskytuje robustnú ochranu proti preťaženiu a skratu v DC rozvodných sieťach a fotovoltaických (PV) inštaláciách až do DC 1500V a 800A. Shanghai DADA Electric CO., LTD., ako výrobca, je náš vysokovýkonný DC MCCB špecificky optimalizovaný pre solárne farmy, zariadenia na ukladanie batérií, infraštruktúru nabíjania EV a priemyselné DC mikrosiete.

Na rozdiel od AC ističov je rad DAM3PV vybavený špecializovaným systémom zhášania oblúka, ktorý bezpečne prerušuje vysokoenergetické jednosmerné oblúky – kritické v systémoch, kde napätie zostáva konštantné a oblúky nezhasínajú. S menovitým pracovným napätím 1 000 V alebo 1 500 V DC podporuje solárnu architektúru obytných/komerčných (1 000 V) aj úžitkových (1 500 V).

K dispozícii v konfiguráciách 2P, 3P a 4P, DAM3PV ponúka rámcové prúdy od 250A do 800A a nastaviteľné menovité prúdy (napr. 100A–250A pre 250-rám). Poskytuje maximálnu vypínaciu kapacitu až 40 kA (pri nižších napätiach) a 20 kA pri 1 000 V/1 500 V DC, čím zaisťuje spoľahlivé odstránenie porúch aj vo veľkých poliach. Istič obsahuje vstavanú funkciu izolácie, krytie IP20 a podporuje ručnú alebo elektrickú prevádzku, plus pomocné, vypínacie a alarmové kontakty na diaľkové monitorovanie a ovládanie.

CDADA DAM3PV, certifikovaný podľa medzinárodných noriem a vyrobený pre drsné prostredie (stupeň znečistenia 3, –5 °C až +40 °C), je bezpečná, škálovateľná a pripravená na budúcnosť pre ochranu jednosmerného napájania.

Kľúčové špecifikácie

Prečo si vybrať kompaktný istič CDADA 1000V DC?

★ Technológia True DC Arc Interruption

Špeciálne navrhnutý zhášací žľab a systém magnetického vyfukovania zaisťuje bezpečné prerušenie vysokonapäťových jednosmerných porúch – nie upravený AC istič.

★ Solar-optimalizované pre 1000V a 1500V systémy

Pokrýva všetky hlavné napätia FV reťazcov, od strechy až po sieť, s jasným prispôsobením pólu/napätiu.

★ Vysoká vypínacia kapacita pri napätí systému

20 kA pri 1000 V DC spĺňa požiadavky IEC pre veľké solárne elektrárne – zabezpečuje selektívnu koordináciu s nadradenými zariadeniami.

★ Vstavaná izolácia + príslušenstvo

Funguje ako ochranné zariadenie aj ako izolátor údržby; podporuje diaľkové vypínanie a spätnú väzbu o stave prostredníctvom voliteľných modulov.

★ Robustné pre drsné prostredie

Stupeň znečistenia 3 a široký rozsah teplôt ho robia vhodným pre púštne, pobrežné alebo strešné inštalácie.

★ Globálny súlad a podpora

Navrhnuté podľa noriem IEC, podporované technickým tímom Shanghai DADA, s dokumentáciou v angličtine pre medzinárodné projekty.

Typické aplikácie

Solárne farmy v úžitkovom meradle: DC ochrana na vstupe zlučovača alebo invertora

Komerčné strešné PV: 1000V agregácia reťazcov a izolácia porúch

Battery Energy Storage Systems (BESS): Ochrana DC zbernice

Stanice rýchleho nabíjania EV: Distribúcia jednosmerného prúdu s vysokým výkonom

Rail & Telecom DC Grids: Spoľahlivá ochrana záložného napájacieho obvodu

Prečo si vybrať CDADA?

★ máme vyhradenú produktovú radu "Solar DC", vrátane DC ističov, poistiek, SPD a zlučovačov navrhnutých pre jedinečné požiadavky fotovoltaických systémov.

★ Služby OEM (vaša značka na našich produktoch) a ODM (vlastný dizajn) sú naše silné stránky. Podporujeme súkromné ​​označovanie a balenie na mieru.

★ Naše kľúčové výhody sú:

1) Kompletné medzinárodné certifikácie,

2) Silná schopnosť OEM / ODM,

3) Vysoký pomer ceny a výkonu,

4) Spoľahlivá výrobná kapacita vo veľkom meradle,

5) Rozsiahle exportné skúsenosti.

Často kladené otázky

Q1: Môžem použiť AC MCCB pre 1000V DC solárne systémy?

A1: Absolútne nie. AC ističe nemôžu spoľahlivo prerušiť jednosmerné oblúky kvôli nedostatku prechodu nulou. Hrozí tak katastrofálna porucha, požiar alebo poškodenie zariadenia. Vždy používajte DC-certifikovaný MCCB ako CDADA DAM3PV.

Q2: Aký je rozdiel medzi DAM3PV-250 a DAM3PV-400HU?

Odpoveď 2: Prípona „HU“ označuje vyšší výkon – vrátane vylepšeného ovládania oblúka, väčších svoriek a kompatibility s krytmi na potlačenie oblúka. Modely HU sa odporúčajú pre kritické solárne aplikácie.

Q3: Potrebujem kryt oblúka?

A3: Dôrazne sa odporúča v uzavretých skrinkách. „Kryt s nulovým oblúkom“ obsahuje plazmu počas prerušenia, čím zlepšuje bezpečnosť operátora a znižuje vnútorné poškodenie – obzvlášť dôležité pri 1000 V+.

Q4: Dá sa použiť ako ručný vypínač?

A4: Áno. Všetky modely DAM3PV majú izolačné charakteristiky, čo znamená, že poskytujú viditeľné oddelenie kontaktov a spĺňajú bezpečnostné normy pre izoláciu údržby.

Otázka 5: Prečo zvoliť CDADA pred ABB, Schneider alebo Eaton pre DC MCCB?

A5: CDADA ponúka:

● Cenovo výhodná 1000V/1500V DC ochrana bez ohrozenia bezpečnosti

● Kompletný ekosystém príslušenstva (bočník, alarm, diaľkové ovládanie)

● Rýchlejšie doručenie a lokalizovaná podpora v Ázii, Afrike a Latinskej Amerike

● Overená spoľahlivosť v teréne vo viac ako 10 GW inštalovaných solárnych projektoch na celom svete
