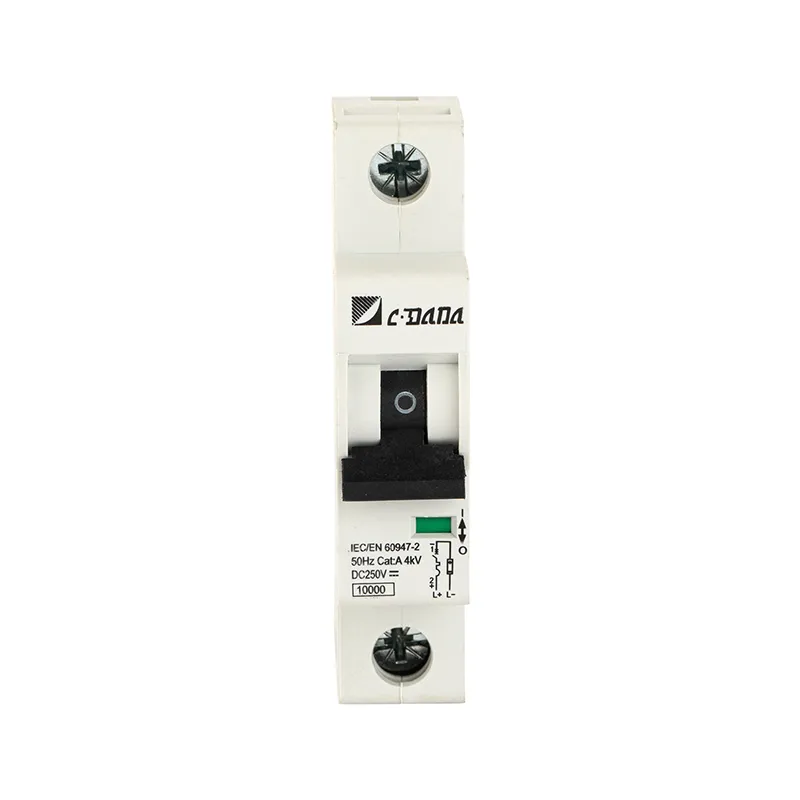

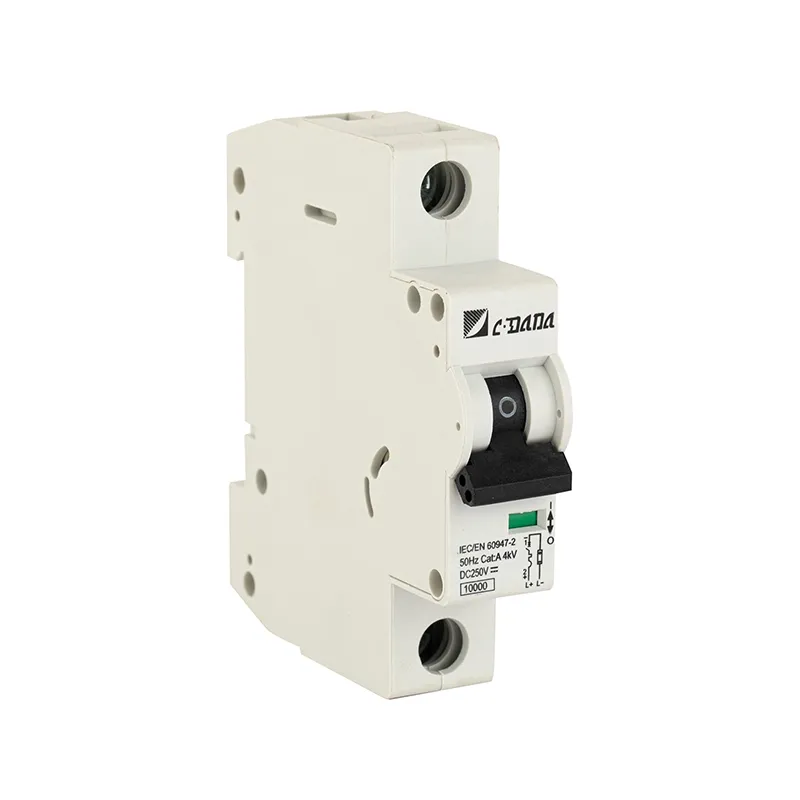

250V DC miniatúrny istič

Chráňte svoje obvody jednosmerného prúdu s miniatúrnym ističom (MCB) CDADA DAB7-63 250 V DC – dimenzovaný až do 250 V DC, navrhnutý spoločnosťou Shanghai DADA Electric CO., LTD, spoľahlivou továrňou v Číne, pre spoľahlivú ochranu proti preťaženiu a skratu v moderných solárnych fotovoltaických (PV), telekomunikáciách, batériových skladoch a priemyselných jednosmerných systémoch.

Na rozdiel od štandardných AC ističov je DAB7-63 špeciálne navrhnutý pre DC aplikácie, kde je zhášanie oblúka náročnejšie kvôli konštantnej polarite napätia. Vďaka vysokej vypínacej kapacite 6 000 A pri jednosmernom napätí 250 V rýchlo prerušuje poruchové prúdy, aby sa zabránilo poškodeniu spätným prúdom, spätnou väzbou meniča alebo poruchami reťazca – čo z neho robí základný bezpečnostný komponent v rezidenčných a komerčných solárnych inštaláciách.

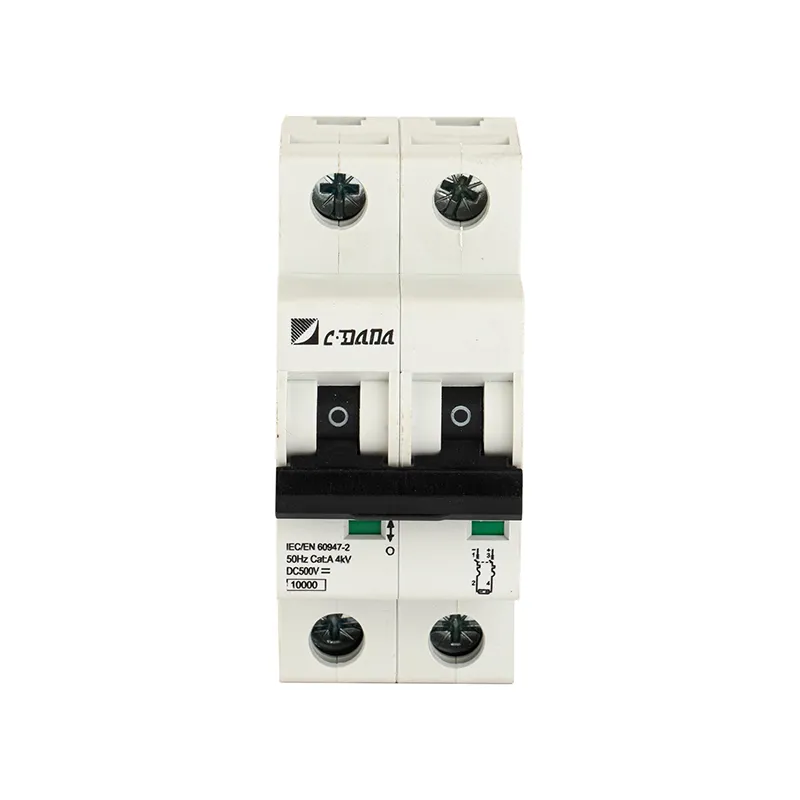

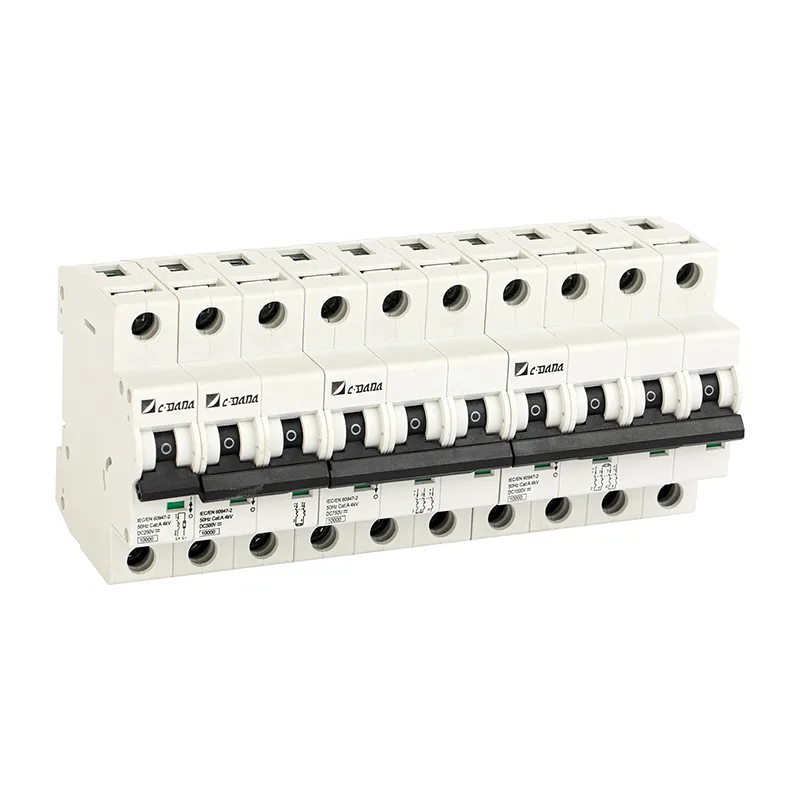

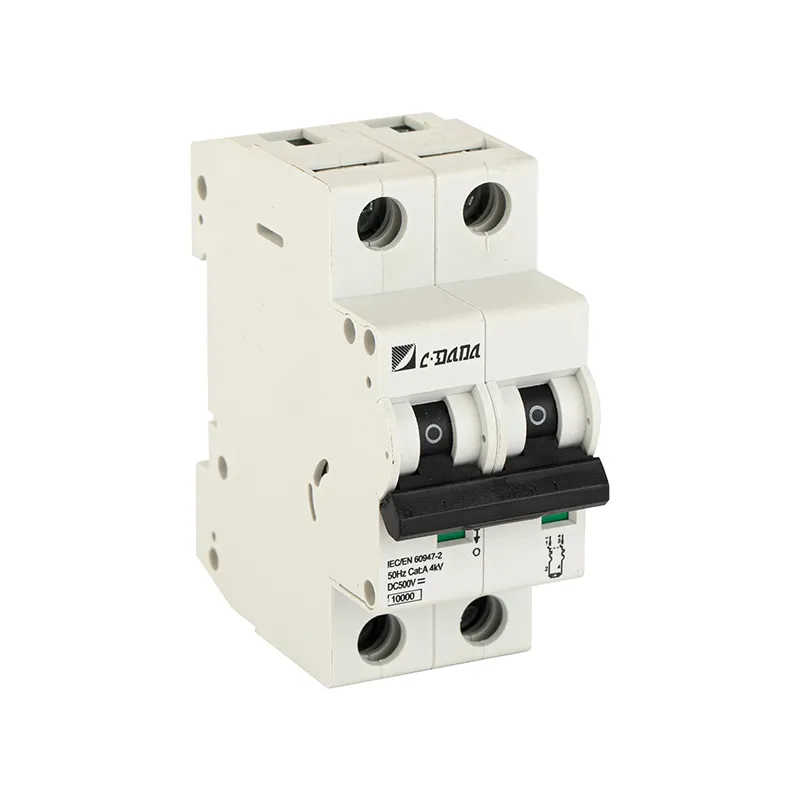

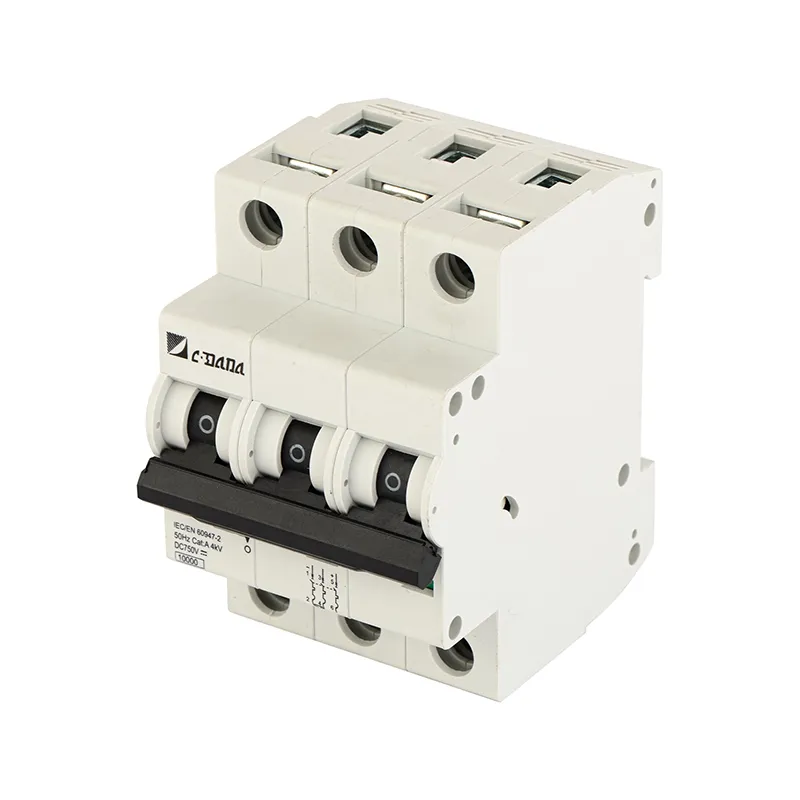

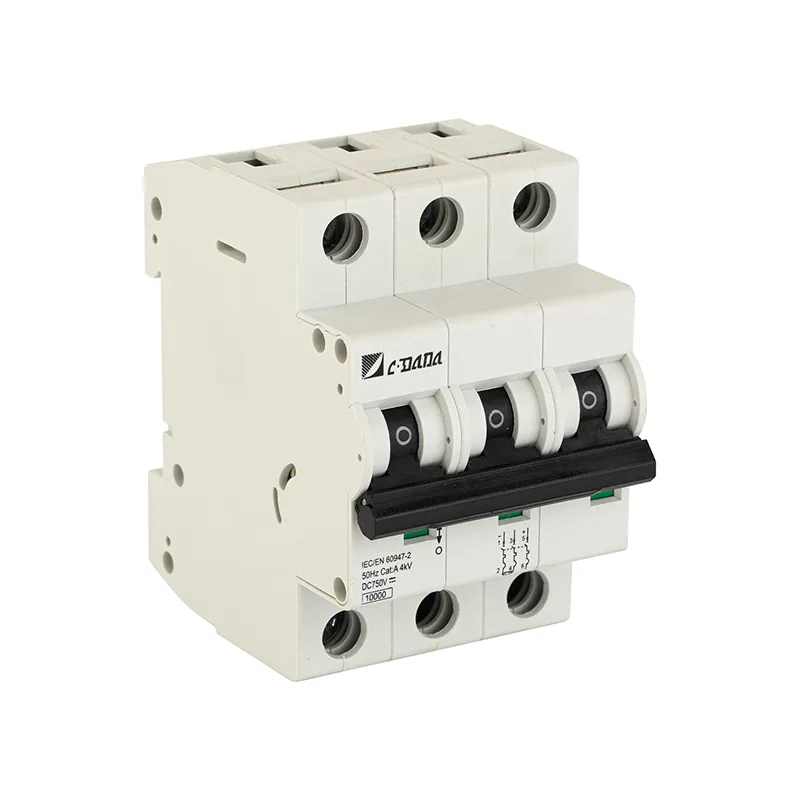

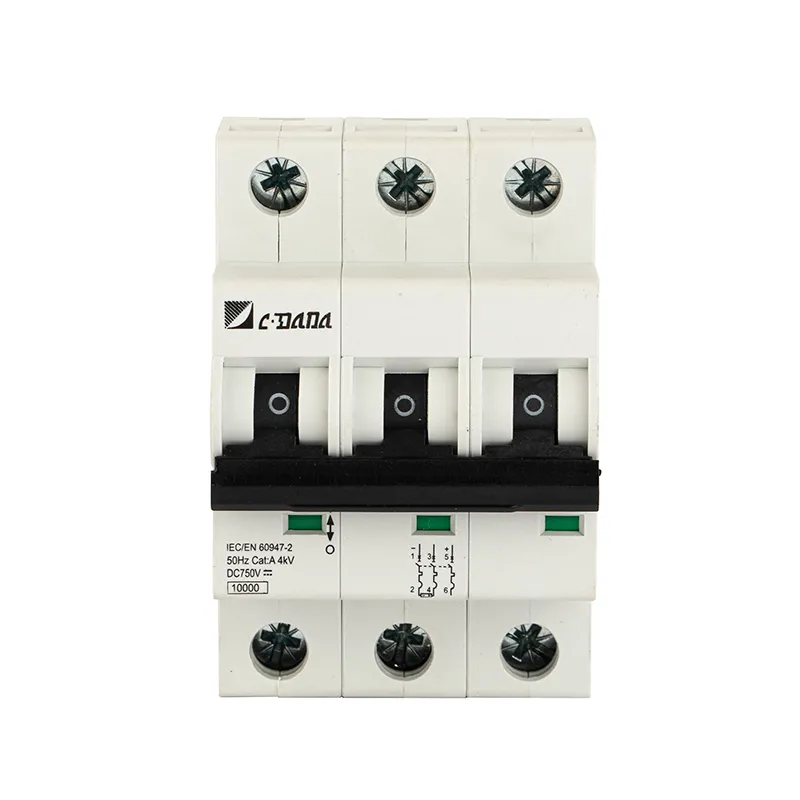

K dispozícii v 13 prúdových menovitých hodnotách (1A–63A) a 1P konfigurácii pre 250 V jednosmerný prúd, je tiež možné nastaviť na 2P (500 V), 3P (750 V) a 4P (1000 V) pre FV polia s vyšším napätím. Istič má dvojité možnosti zapojenia (kábel alebo prípojnica), jasnú indikáciu polohy kontaktu a mechanizmus rýchleho zapínania/vypínania pre lepšie potlačenie oblúka. Plne vyhovuje normám IEC 60947-2, IEC 60947-8, CCC a EÚ RoHS a zabezpečuje globálne bezpečnostné a environmentálne normy.

Kľúčové špecifikácie

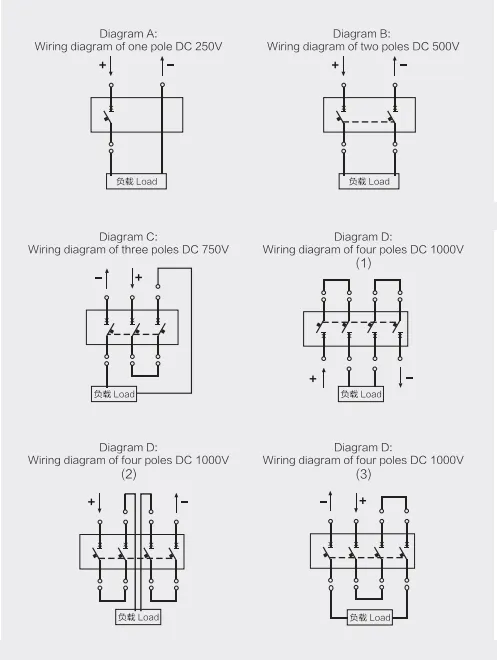

Schéma zapojenia

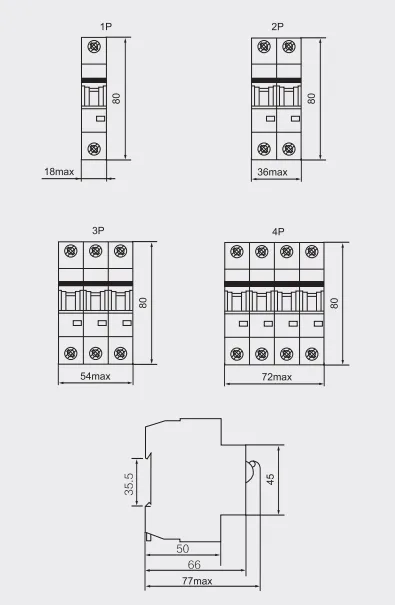

Obrys miniatúrneho ističa DC a inštalačné rozmery

Prečo si vybrať CDADA DC MCB 250V?

★ Určené pre DC systémy

Optimalizovaný dizajn oblúkovej komory zaisťuje bezpečné prerušenie jednosmerných poruchových prúdov – na rozdiel od prerobených AC ističov.

★ Pripravené na solárnu fotovoltaiku

Rozhodujúce pre ochranu FV modulov pred spätným prúdom a spätnou väzbou pri poruche meniča – zvyšuje spoľahlivosť systému.

★ Vysoká vypínacia kapacita

6kA pri 250V DC spĺňa požiadavky pre väčšinu rezidenčných a malých komerčných solárnych inštalácií.

★ Globálne certifikácie

IEC + CCC + RoHS = dôveryhodný výkon v Ázii, Európe, Afrike a Latinskej Amerike.

★ Užívateľsky bezpečný dizajn

Priehľadné okienko polohy kontaktu zabraňuje nesprávnej činnosti; duálne zapojenie zjednodušuje integráciu panelov.

★ Široký prevádzkový rozsah

Funguje spoľahlivo od –35 °C (studené podnebie) do +70 °C (horúce strechy alebo kryty).

Prečo si vybrať CDADA?

★ Sme výrobcom už viac ako 42 rokov. Naša spoločnosť postavená v roku 1983 sa v posledných rokoch veľmi rýchlo rozvíjala. S viac ako 1000 položkami sme navrhli a vyrobili vlastný istič sústredený okolo bežného OEM ističa a tesnení. Vytvárame nový koncept na výrobu diverzifikovaného mužského ističa na podporu potrieb zákazníkov.

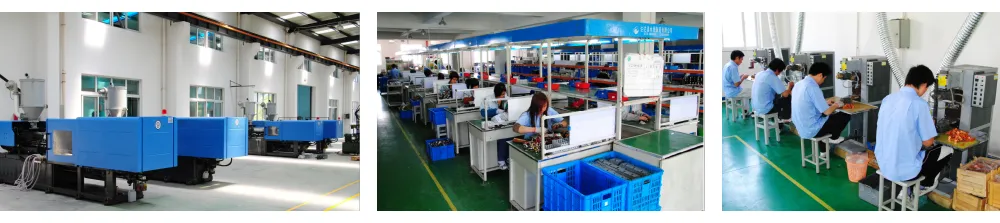

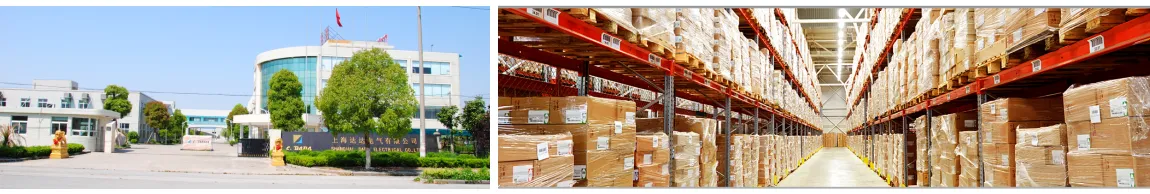

★ S viac ako 42-ročnými skúsenosťami máme vlastné dizajnové a výrobné zariadenia pre rýchle a kvalitné spracovanie.

★ Máme veľmi rýchly tím spätnej väzby. Na otázky odpovedali do 1 pracovného dňa, 3D odpovedali do 1 pracovného dňa.

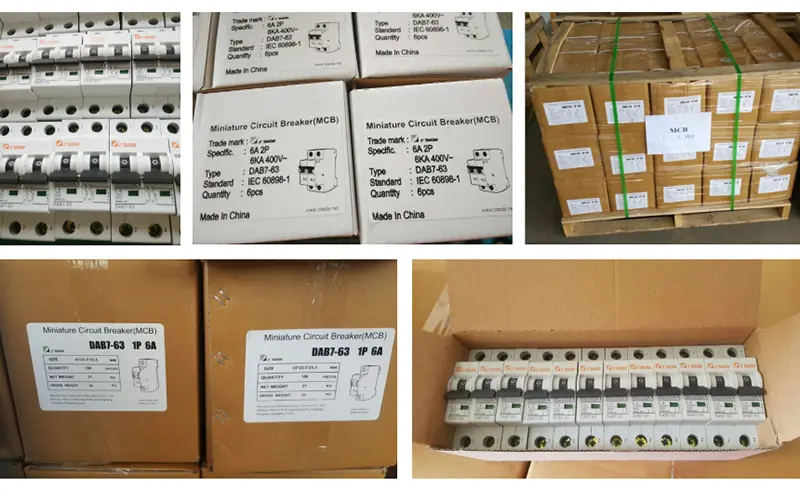

★ Balenie

Väčšina našich zákazníkov nám poskytuje špecifikácie produktu alebo balenia priamo na ich dizajnových výtlačkoch. Radi s vami budeme spolupracovať pri plnení vašich požiadaviek.

★ Svetoznáma výstava elektrickej energie Power Gen

Naša výstava pokrýva svet, Dubaj, Brazíliu, Rusko, Hannover, Egypt, Rakúsko, Irán, Mexiko a ďalšie výstavy profesionálnej moci

Typické aplikácie

Solárne fotovoltaické systémy: Ochrana reťazcov v zlučovacích boxoch

Akumulátorová energia: Ochrana proti nadprúdu na strane DC

Telekomunikačné napájacie skrine: rozvod –48V alebo +24V DC

Nabíjacie stanice elektrických vozidiel: Pomocné jednosmerné obvody

Priemyselné ovládacie panely: jednosmerné napájanie PLC, snímačov a ovládačov

FAQ

Q1: Môžem použiť AC MCB pre obvody DC 250V?

Odpoveď 1: Nie. Ističe striedavého prúdu sa pri hasení oblúkov spoliehajú na prechod cez nulu – jednosmerný prúd nemá prechod cez nulu, takže oblúky pretrvávajú a spôsobujú tavenie, požiar alebo zlyhanie. Vždy používajte MCB s jednosmerným prúdom, ako je CDADA DAB7-63.

Q2: Je polarita dôležitá?

A2: Áno! Miniatúrny istič DAB7-63 250 V DC má definované vstupné (napájanie +/–) a výstupné (L+/L–) svorky. Obrátenie polarity znižuje účinnosť zhášania oblúka a môže spôsobiť stratu bezpečnostnej certifikácie.

Otázka 3: Aký je rozdiel medzi 1P, 2P a 4P DC MCB?

A3:

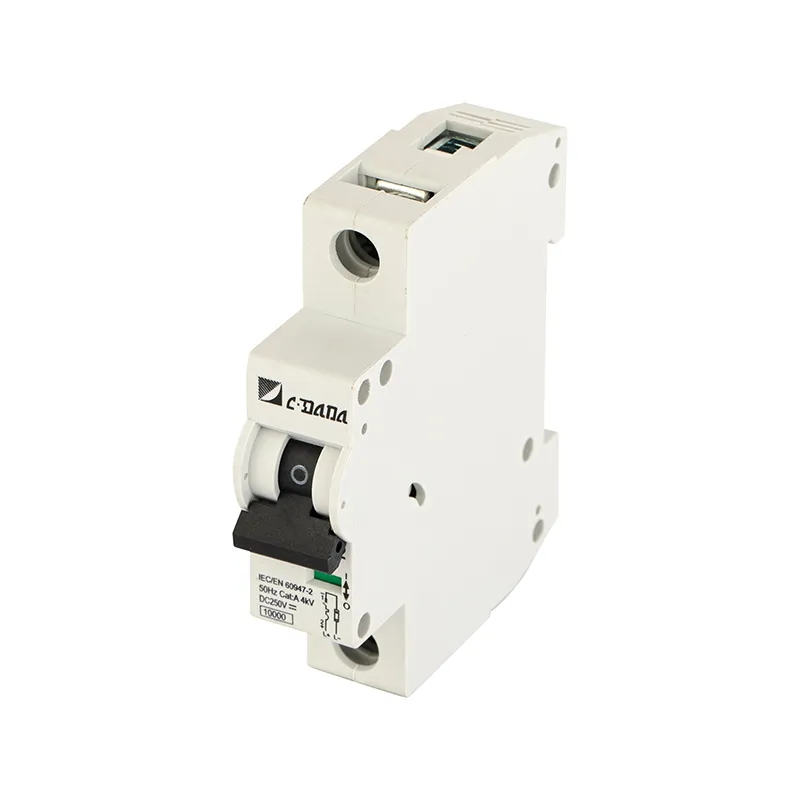

● 1P: Chráni jeden vodič pri 250 V DC (napr. kladné vedenie v uzemnenom FV systéme)

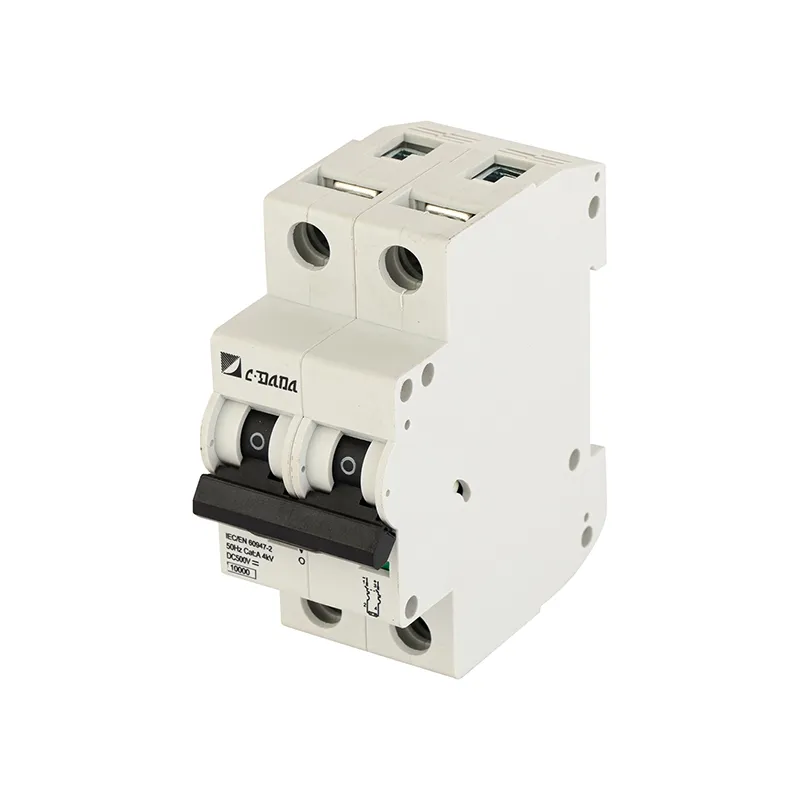

● 2P: Preruší + aj – pri 500 V DC (plávajúce systémy)

● 4P: Pre 1000V DC reťazce (veľké komerčné FV elektrárne)

→ Vždy prispôsobte počet pólov napätiu vášho systému a schéme uzemnenia.

Q4: Dá sa použiť na časté prepínanie?

Odpoveď 4: Nie – je určený na zriedkavú manuálnu obsluhu (napr. údržbu). Na denné spínanie použite jednosmerný stýkač alebo záťažový spínač.

Otázka 5: Prečo si vybrať CDADA pred inými značkami DC MCB?

A5: CDADA ponúka:

● Skutočný dizajn prerušenia jednosmerného oblúka (nie je prispôsobený striedavému prúdu)

● Úplná certifikácia IEC + CCC

● Jasný vizuálny indikátor stavu

● Široký rozsah prúdu (1A–63A) pre presné dimenzovanie

● Konkurenčné ceny s technickou dokumentáciou v angličtine
