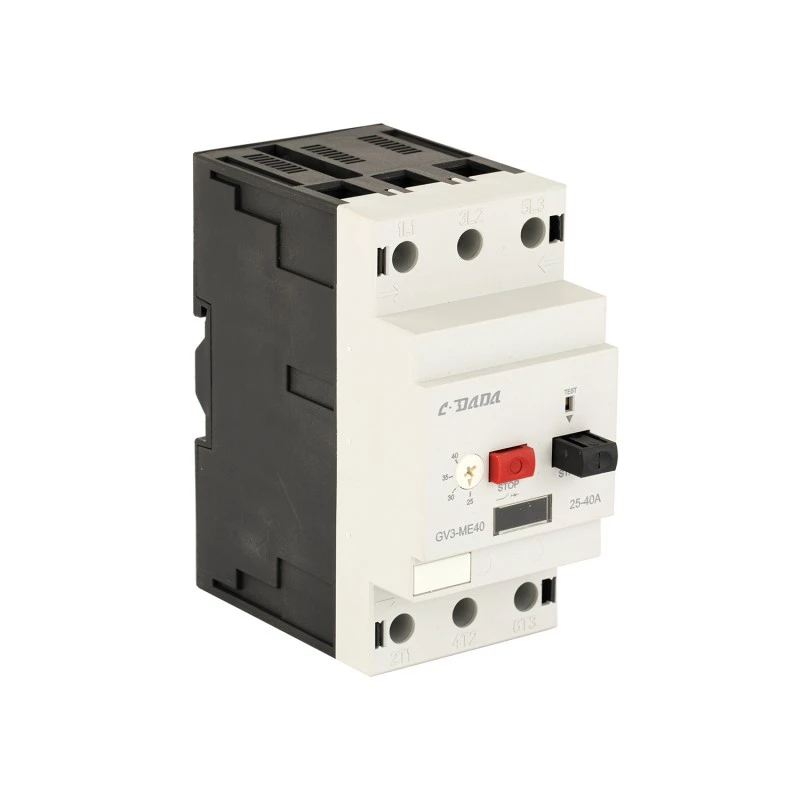

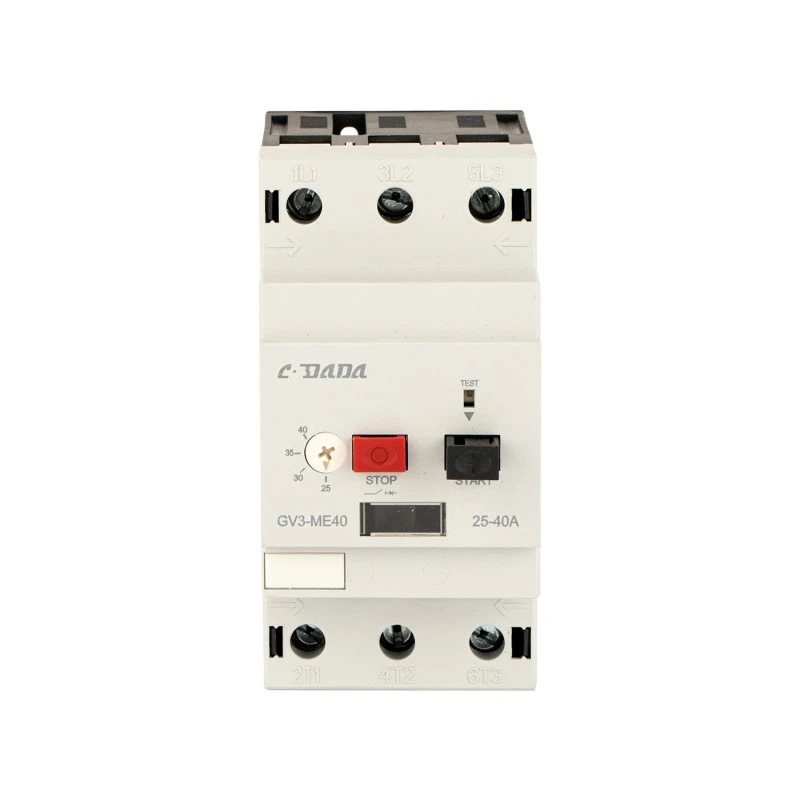

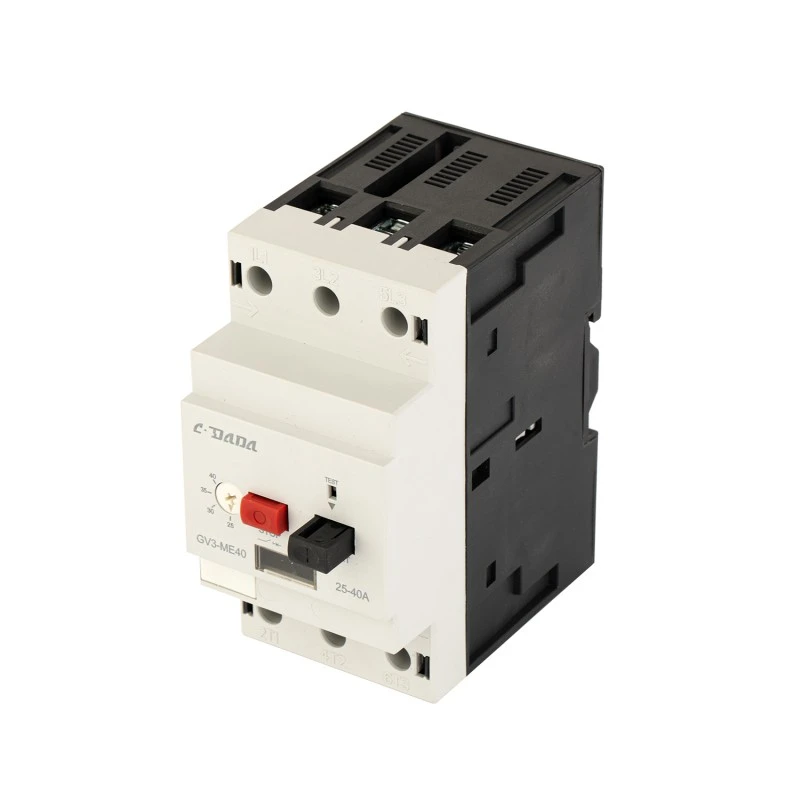

Ochranný istič motora GV3 80A

Zabezpečte spoľahlivú ochranu motora pomocou ochranného ističa motora CDADA GV3 80A, ktorý je súčasťou pokročilej série GV2 GV3 navrhnutej spoločnosťou Shanghai DADA Electric CO., LTD. Tento motorový ochranný istič (MPCB) navrhnutý na technologickej platforme novej generácie využívajúcej plne automatizované výrobné a testovacie zariadenia ponúka komplexnú ochranu motorov v náročných priemyselných prostrediach.

S rozsahom nastavenia prúdu 25A až 80A poskytuje tepelnú ochranu proti preťaženiu, ochranu proti skratu, detekciu straty fázy a funkciu izolácie – to všetko je integrované do jedného robustného zariadenia. GV3 MPCB, certifikovaný podľa noriem CE, s menovitým izolačným napätím 690 V a schopným 110 000 mechanických a elektrických operácií, je ideálny pre aplikácie, ako sú čerpadlá, ventilátory, kompresory, dopravníky a systémy HVAC. Jeho teplotná kompenzácia zaisťuje konzistentný výkon v rôznych okolitých podmienkach, zatiaľ čo voliteľné príslušenstvo ako pomocné kontakty, podpäťová spúšť a vypínacia spúšť zvyšuje funkčnosť a bezpečnosť.

Kľúčové špecifikácie

Modelový rad: GV3 MPCB 80A

Značka: CDADA | Výrobca: Shanghai DADA Electric CO.,LTD

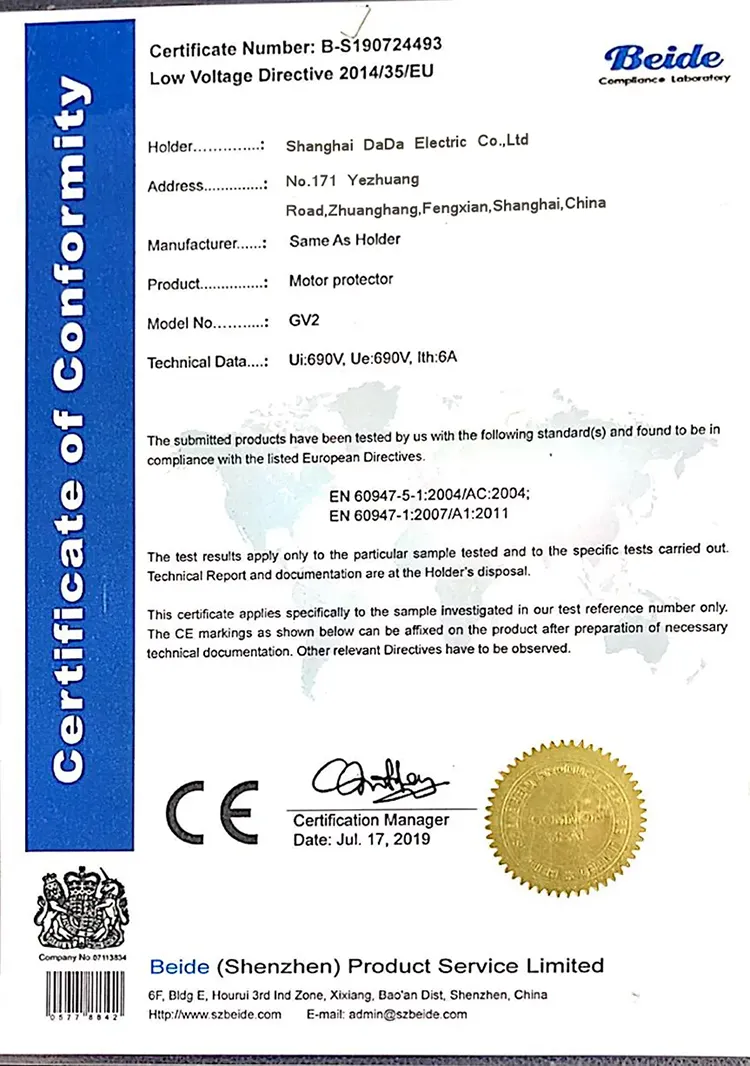

Certifikácia: CE

Rozsah nastavenia prúdu: 25A – 80A (nastaviteľné pomocou kolieska)

Hodnotenie rámu: 80A

Menovité prevádzkové napätie: 690V AC

Menovité izolačné napätie (Ui): 690V

Impulzné výdržné napätie (Uimp): 6000V

Prevádzková frekvencia: 50/60Hz

Trieda spustenia: 10A (štandard pre motory na všeobecné použitie)

Ochranné funkcie:

★ Ochrana proti tepelnému preťaženiu

★ Ochrana proti skratu

★ Ochrana pred stratou fázy

★ Funkcia izolácie (viditeľná prestávka)

★ Zabudovaná teplotná kompenzácia

Mechanická životnosť: 110 000 operácií

Elektrická životnosť (AC-3, 400V): 110 000 operácií

Uťahovací moment: 1,7 N·m

Typ prevádzky: Tlačidlo ON/OFF s jasným indikátorom vypnutia

Montáž: 35 mm DIN lišta

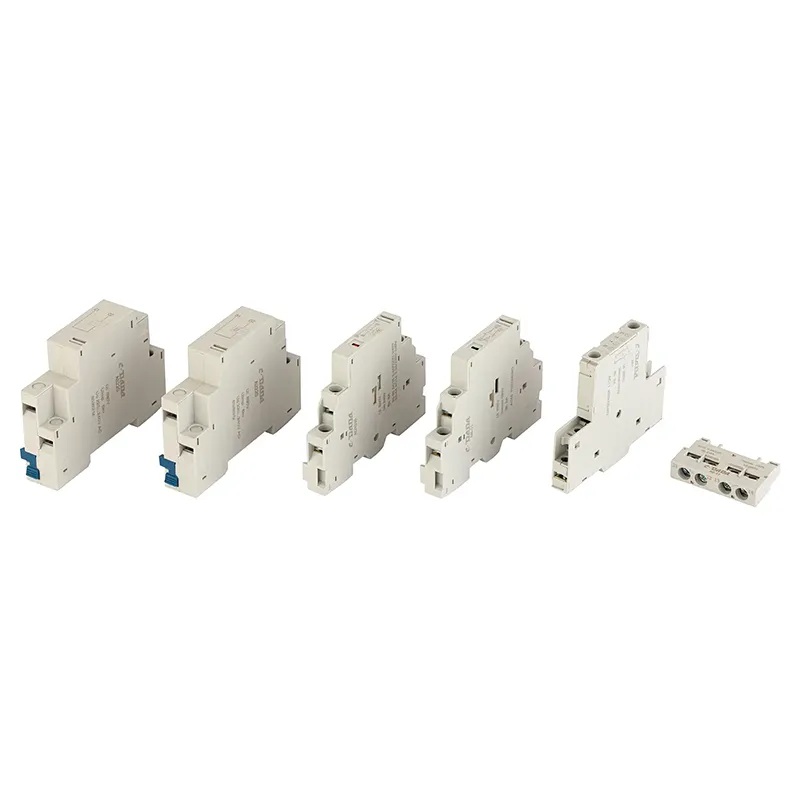

Príslušenstvo:

Predný pomocný kontakt AE

Bočný pomocný kontakt AN

AU podpäťová spúšť

Spúšťač AS

Obrysový rozmer

Prečo si vybrať ochranný istič motora CDADA GV3 80A?

★ Komplexná ochrana

Kombinuje istič + relé tepelného preťaženia + izolátor v jednom zariadení – znižuje priestor na paneli a zložitosť zapojenia.

★ Vysoká životnosť a spoľahlivosť

110 000 mechanických/elektrických cyklov zaisťuje dlhotrvajúci výkon aj v náročných podmienkach.

★ Teplotná kompenzácia

Zabudovaná tepelná kompenzácia zaisťuje presné vypínanie bez ohľadu na kolísanie okolitej teploty.

★ Priestorovo úsporný dizajn

Kompaktný dizajn namontovaný na DIN lištu je ideálny pre priemyselné ovládacie panely a OEM stroje, kde je priestor na prvom mieste.

★ Kompletný ekosystém príslušenstva

Podporuje AE (predné pomocné zariadenie), AN (bočné pomocné zariadenie), AU (podpäťová spúšť), AS (vypínač) – umožňuje diaľkovú signalizáciu, automatické vypnutie alebo integráciu PLC.

★ Globálny súlad

Certifikácia CE s hodnotením 690 V – vhodná pre medzinárodné trhy vrátane Európy, Ázie, Afriky a Latinskej Ameriky.

★ naše továrne úspešne prešli auditmi renomovaných agentúr tretích strán ako SGS/Intertek/TUV/KEMA. Pre kvalifikovaných potenciálnych partnerov sú k dispozícii audítorské správy.

Typické aplikácie

Priemyselné motory: Čerpadlá, ventilátory, kompresory, dopravníky

Systémy HVAC: Veľké chladiče, ventilačné jednotky

OEM stroje: Baliace stroje, zariadenia na spracovanie potravín

Automatizácia budov: Pomocné zariadenia výťahov, veľké ovládače ventilácie

Retrofit Projekty: Výmena poistiek + tepelné relé s integrovaným MPCB

Často kladené otázky

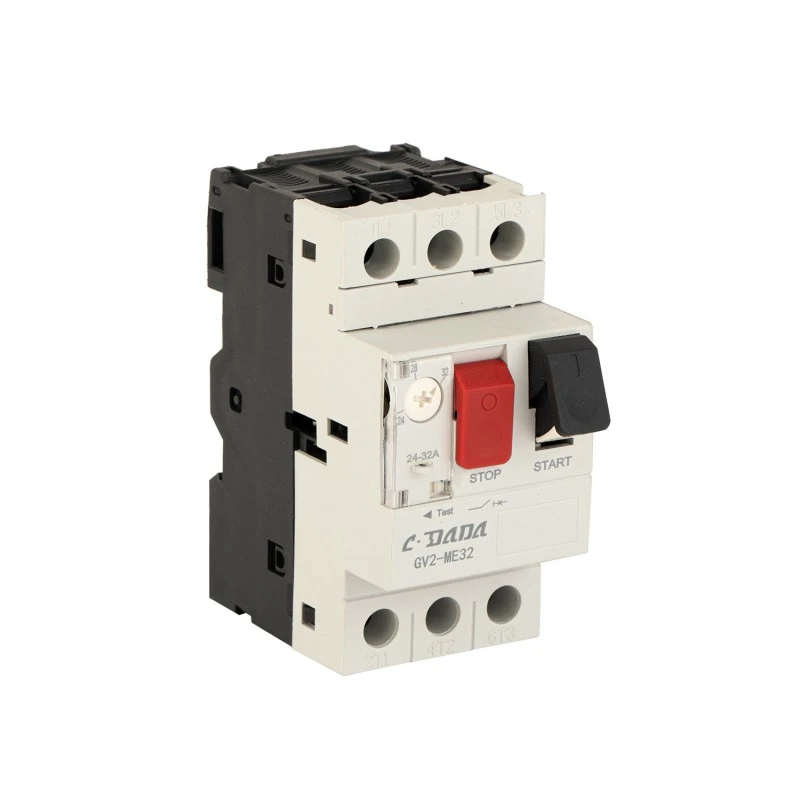

Otázka 1: Aký je rozdiel medzi ochrannými ističmi motora GV2 a GV3 80A?

A1: Séria GV3 je navrhnutá pre vyššie menovité prúdy (do 80A), zatiaľ čo séria GV2 pokrýva nižšie prúdy (do 32A). GV3 je vhodný pre väčšie motory a väčšie zaťaženie.

Q2: Môžem použiť GV3 MPCB pre jednofázové motory?

A2: Áno, ale je primárne určený pre trojfázové motory. Pre jednofázové aplikácie zvážte sériu GV2, ktorá je viac prispôsobená pre menšie motory.

Q3: Má GV3 MPCB vstavanú teplotnú kompenzáciu?

A3: Áno! Mechanizmus tepelného preťaženia zahŕňa teplotnú kompenzáciu, ktorá zabezpečuje konzistentný vypínací výkon v širokom rozsahu okolitých teplôt – od chladiarní až po horúce továrne.

Otázka 4: Koľko operácií zvládne GV3, kým bude potrebovať výmenu?

A4: Mechanická životnosť je dimenzovaná na 110 000 operácií a elektrická životnosť (AC-3, 400 V) je tiež 110 000 operácií, vďaka čomu je vysoko odolná na nepretržité používanie v priemyselných prostrediach.

Otázka 5: Prečo si vybrať CDADA GV3 pred inými značkami?

A5: CDADA ponúka:

● Pokročilá automatizácia vo výrobe → vysoká kvalita a konzistentnosť

● Robustná certifikácia CE s podrobnými testovacími správami

● Široká škála príslušenstva (AE/AN/AU/AS) pre rozšírenú funkčnosť

● Konkurenčné ceny bez kompromisov v oblasti kvality

● Rýchle dodanie a technická podpora pre OEM a distribútorov
