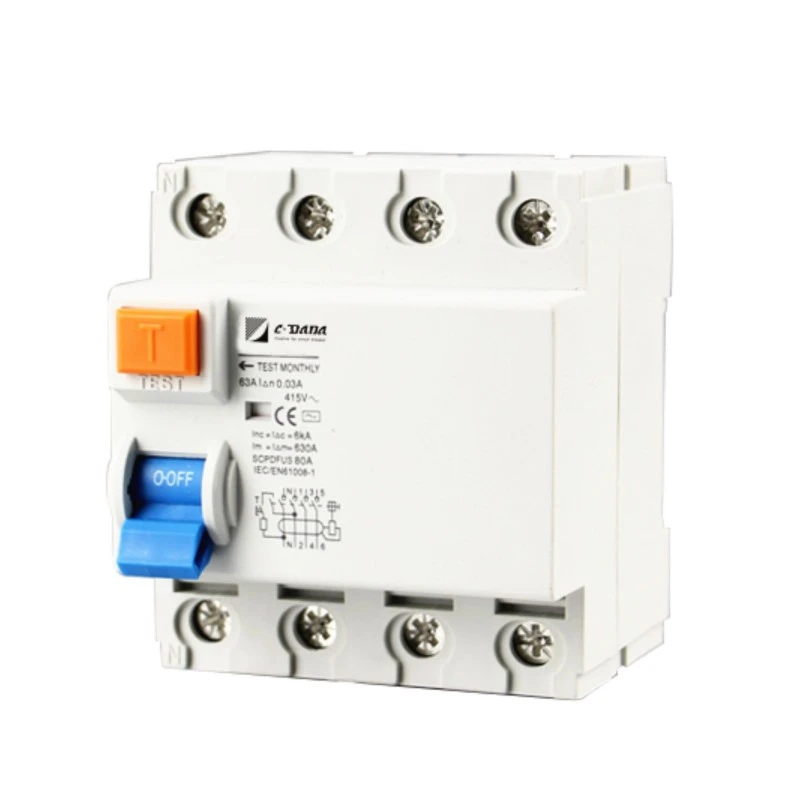

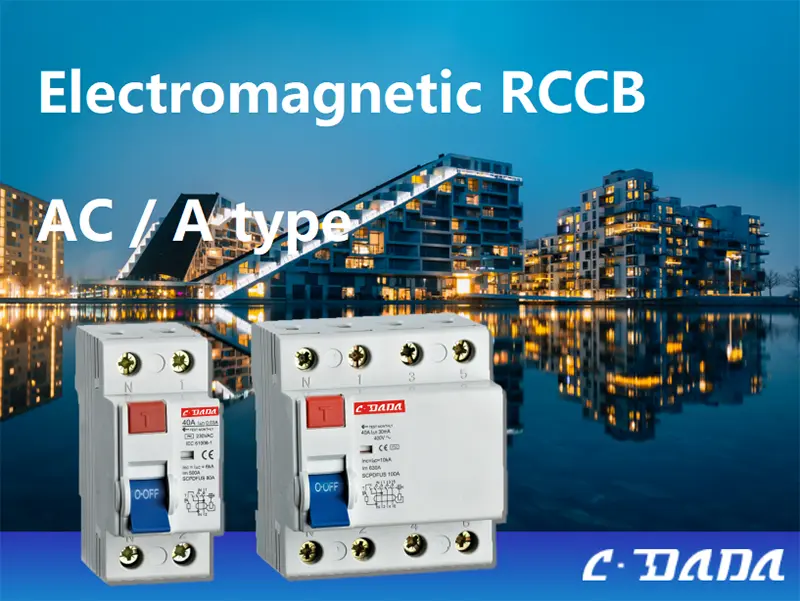

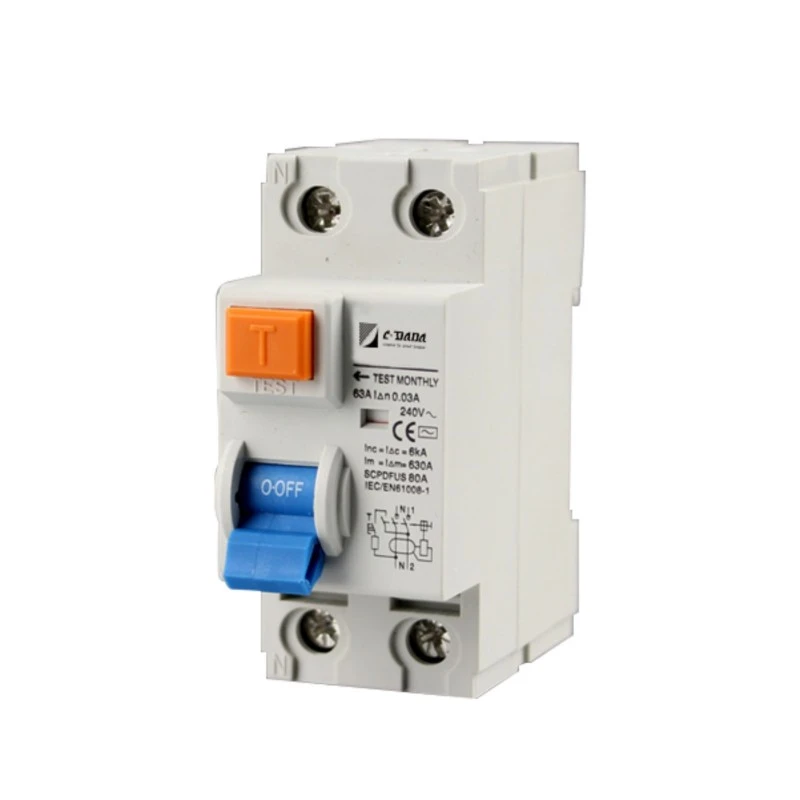

Elektromagnetický prúdový chránič

Pre kritickú bezpečnosť, kde spoľahlivosť nemôže závisieť od externého napájania, zvoľte CDADA Electromagnetic Residual Current Circuit Breaker (RCCB). Tento čisto elektromagnetický RCCB, navrhnutý spoločnosťou Shanghai DADA Electric CO., LTD podľa noriem IEC 61008-1, funguje bez akýchkoľvek elektronických obvodov alebo pomocného napätia, vďaka čomu je odolný voči kolísaniu napájania, prepätiu alebo strate neutrálneho vodiča.

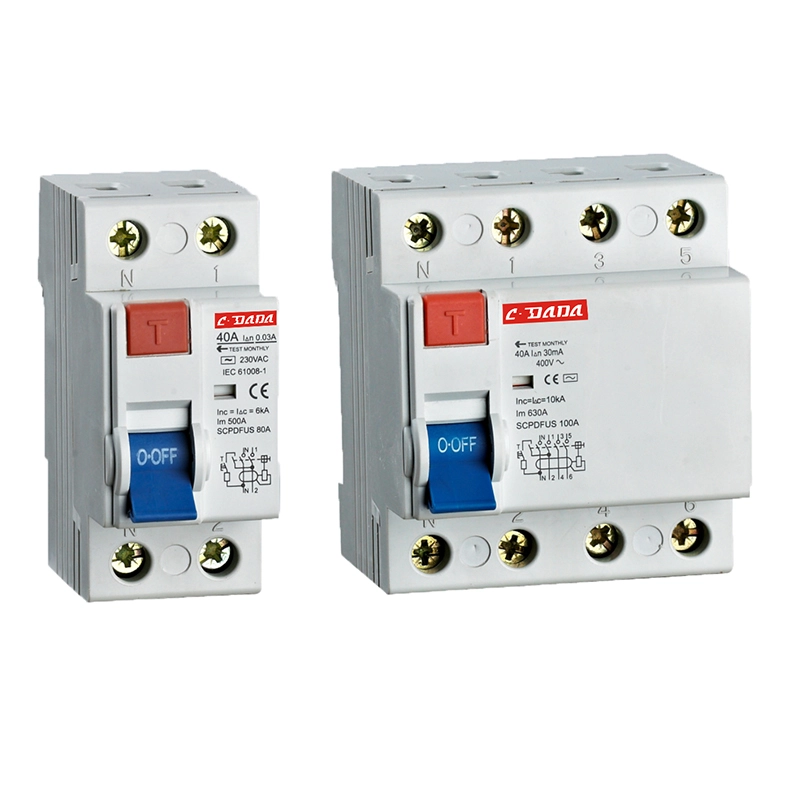

K dispozícii v konfiguráciách 2P (1+N) a 4P (3+N) s menovitými prúdmi od 16A do 100A a citlivosťami 10mA, 30mA alebo 100mA, poskytuje bezpečnú ochranu pred zemným spojením v znečistenom, vysoko vlhkom alebo nestabilnom sieťovom prostredí.

Vďaka hodnote podmieneného skratu 6 kA, importovanému krytu spomaľujúceho horenie a indikátoru polohy kontaktu je elektromagnetický RCCB CDADA dôveryhodný v priemyselných lokalitách, vidieckej infraštruktúre a exportných paneloch, kde najviac záleží na absolútnej mechanickej spoľahlivosti.

Kľúčové špecifikácie

Typ: Elektromagnetický RCCB (žiadna elektronika, nie je potrebné žiadne pomocné napájanie)

Norma: IEC 61008-1

Póly: 2P (1+N) alebo 4P (3+N)

Menovitý prúd (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Menovité napätie:

2P: 240V AC

4P: 240/415V AC

Citlivosť (I△n): 10mA, 30mA, 100mA

Nevypínací prúd: 0,5 × I△n

Trip Time pri I△n: ≤ 0,1 sekundy

Kapacita výroby a rozbitia (I₄m):

500 A (In ≤ 40 A)

630 A (In ≥ 63 A)

Podmienený skratový prúd (vč.): 6kA

Impulzné výdržné napätie (Uimp): 6000V

Stupeň krytia: IP20

Montáž: 35 mm DIN lišta, šírka 45 mm

Koncovky: Kolíkový typ, podporuje káble do 35 mm²

Puzdro: Dovážaný plast spomaľujúci horenie, žiaruvzdorný, nárazuvzdorný

Prevádzková teplota: Vhodné pre znečistené/drsné prostredie

Vizuálny indikátor: Indikátor stavu stykača (zobrazuje stav ON/OFF)

Vypínací mechanizmus: Čisto elektromagnetické uvoľnenie – funguje aj bez napätia na sieti

Prečo si vybrať CDADA elektromagnetický RCCB?

★ Nulová závislosť od napájacieho napätia

Na rozdiel od elektronických prúdových chráničov nevyžaduje elektromagnetický prúdový chránič žiadne pomocné napájanie – spoľahlivo sa vypne, aj keď je prerušený neutrál, zlyhá napätie alebo počas výpadku prúdu.

★ Bezkonkurenčná spoľahlivosť v náročných podmienkach

Špeciálny dizajn svoriek a vysokokvalitné materiály zaisťujú stabilný výkon v prašnom, vlhkom alebo korozívnom prostredí – ideálne pre farmy, tunely a vonkajšie skrine.

★ Vo svojej podstate bezpečný dizajn

Žiadne polovodiče = žiadne starnutie, žiadne softvérové ​​chyby, žiadna citlivosť na EMI. Len mechanicko-magnetická fyzika – overená desaťročiami.

★ Súlad s globálnymi štandardmi

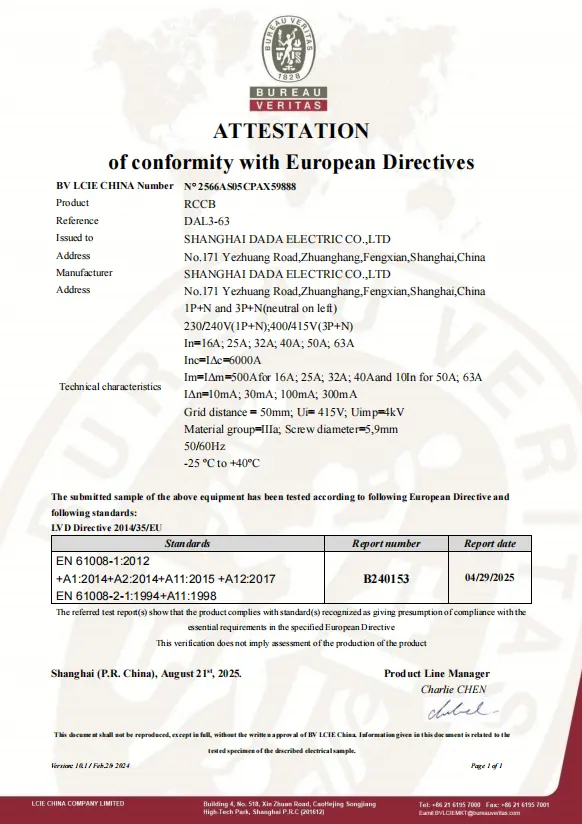

Plne v súlade s IEC 61008-1, vhodné pre medzinárodné projekty vyžadujúce robustnú, bezúdržbovú ochranu.

★ Jasná prevádzková spätná väzba

Zabudovaný indikátor polohy kontaktu umožňuje okamžité vizuálne potvrdenie, čo je dôležité pre bezpečnostné audity a údržbu.

★ Pri rešpektovaní dôvernosti klienta poskytujeme služby mnohým distribútorom a OEM partnerom po celom svete, ktorí dodávajú na veľké projekty a miestne trhy.

★ Naše obchodné a technické tímy sa snažia odpovedať na všetky technické otázky do 24 pracovných hodín.

Typické aplikácie

Elektrifikácia vidieka: Oblasti s nestabilnými alebo slabými sieťami

Priemyselné závody: Prostredia s vysokým EMI (zváračky, motory)

Tunely a bane: Vlhké, znečistené podmienky

Záložné systémy: Kde nemožno zaručiť neutrálnu integritu

Exportné panely: Pre trhy vyžadujúce čisto elektromagnetickú spoľahlivosť (napr. časti Afriky, Stredného východu, juhovýchodnej Ázie)

Často kladené otázky (FAQ)

Otázka 1: Aký je rozdiel medzi RCD typu A a typu AC? A1:

● Typ AC: Detekuje iba hladký sínusový únik striedavého prúdu (napr. pri poruchách ohrievača).

● Typ A: Detekuje únik striedavého prúdu + pulzujúceho jednosmerného prúdu (napr. z nabíjačiek telefónov, ovládačov LED, práčok). → Typ A je potrebný v moderných inštaláciách s elektronickými záťažami. CDADA ponúka oba typy – potvrďte potreby vašej aplikácie.

Q2: Aký je rozdiel medzi elektronickými a elektromagnetickými RCCB?

Funkcia	Elektronický RCCB	Elektromagnetický RCCB
Vyžaduje sa napájanie	Áno (potrebuje sieťové napätie)	Nie - funguje pri 0V
Neutrálna závislosť	Zlyhá, ak sa neutrál preruší	Stále funguje bez neutrálu
Citlivosť EMI	Môže dôjsť k falošnému vypnutiu v blízkosti motorov/VFD	Imunita voči EMI
náklady	Nižšia	O niečo vyššie
Prípad použitia	Stabilné mestské siete	Drsné, vidiecke alebo kritické systémy

Q3: Podporuje tento elektromagnetický RCCB osobnú ochranu 30 mA?

A3: Áno – je k dispozícii v 10 mA, 30 mA a 100 mA. Verzia 30 mA spĺňa požiadavky IEC na život zachraňujúcu ochranu pred nárazmi.

Q4: Môže sa použiť v uzemňovacích systémoch TT?

A4: Absolútne. V skutočnosti sú v systémoch TT preferované elektromagnetické RCCB, pretože sa nespoliehajú na stabilnú neutrálnu referenciu - ktorá môže v nastaveniach TT chýbať alebo má vysokú impedanciu.

Otázka 5: Prečo si vybrať CDADA pre elektromagnetický prúdový chránič?

A5: CDADA poskytuje:

● Skutočný elektromagnetický dizajn v súlade s IEC 61008-1

● Žiadna skrytá elektronika – čisto magnetická prevádzka

● Vysoko kvalitný kryt spomaľujúci horenie pre bezpečnosť

● Overená spoľahlivosť v znečistenom prostredí

● Podpora OEM: hromadné ceny, certifikačné dokumenty, rýchly odber vzoriek
