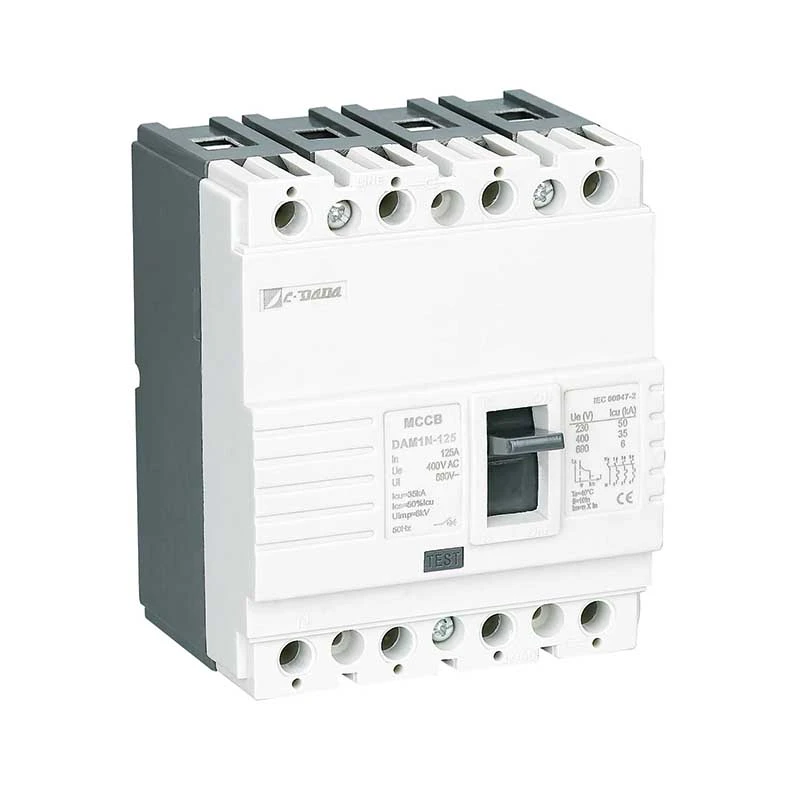

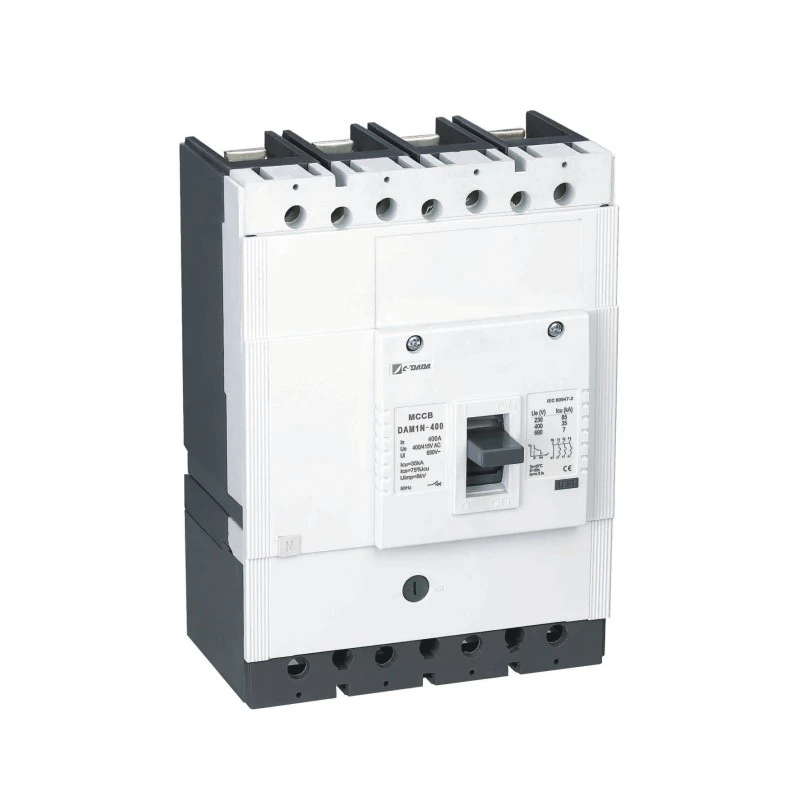

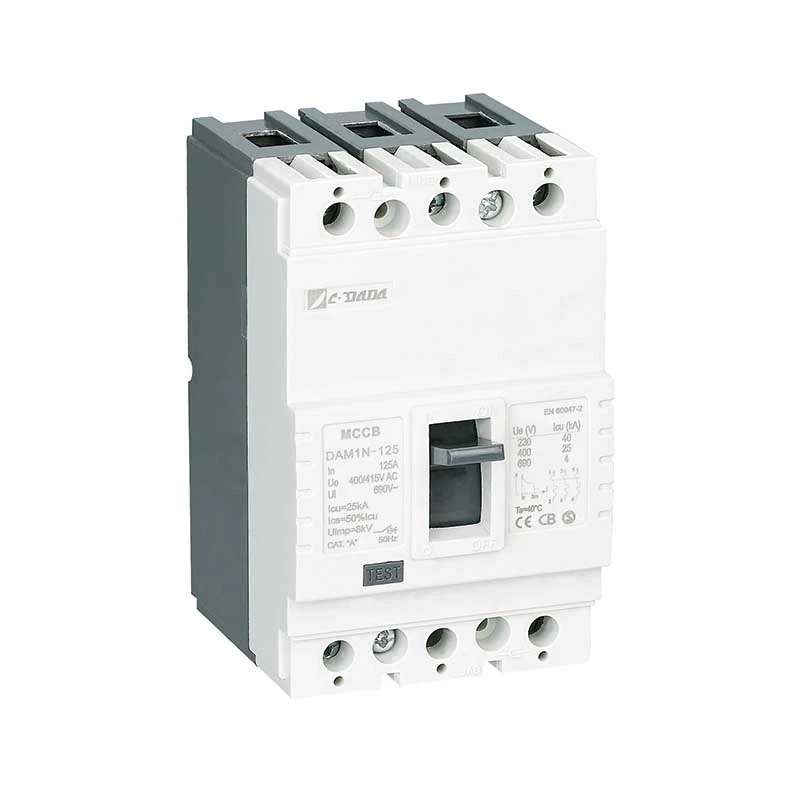

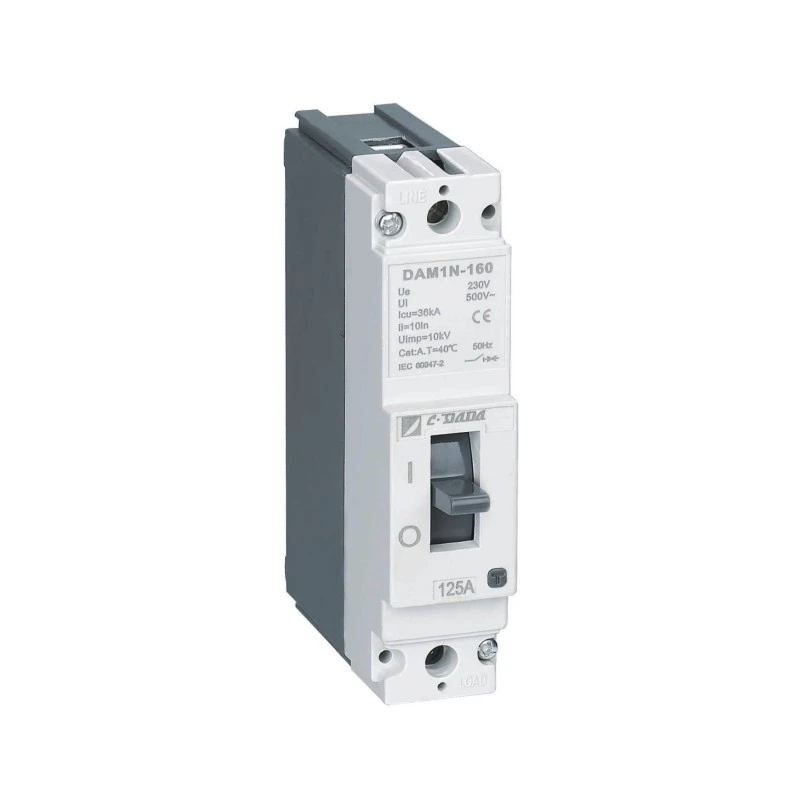

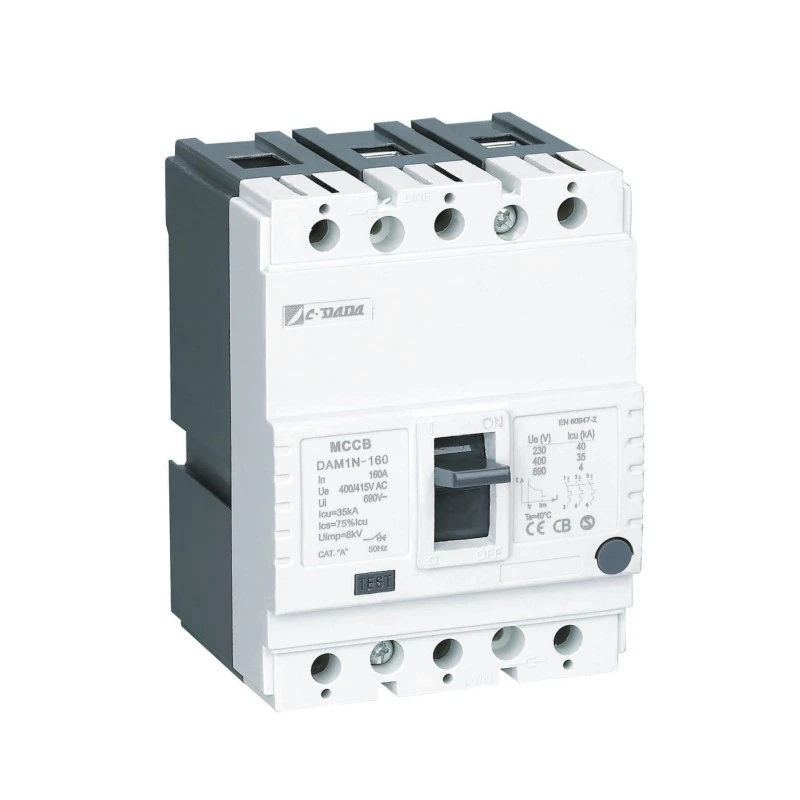

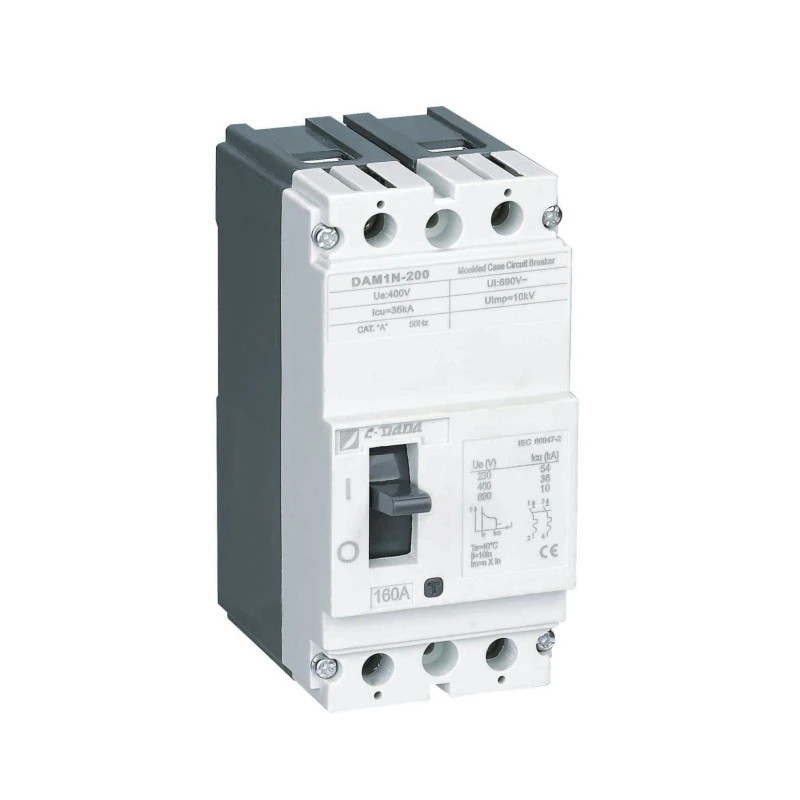

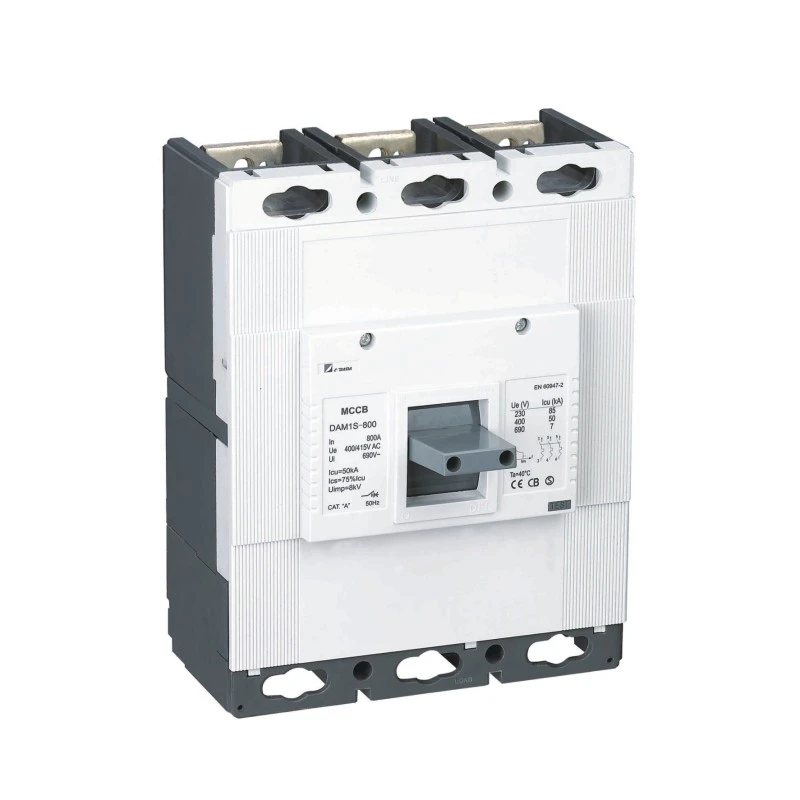

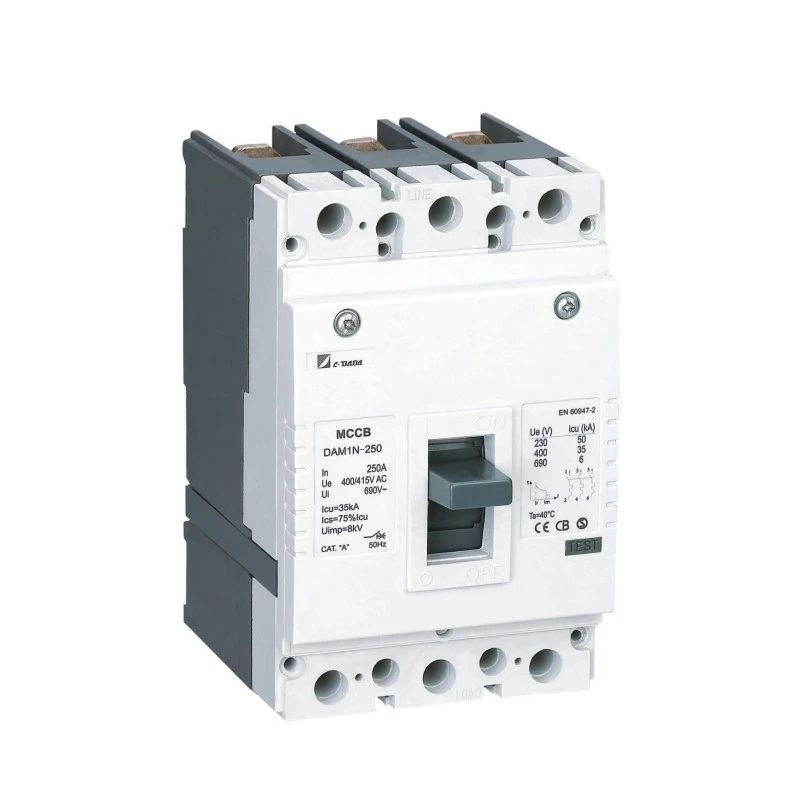

Istič pevného typu lisovanej skrine
Model:DAM1 Series
Zdroj vysokokvalitného a pokročilého ističa pevného typu Molded Case Circuit Breaker (MCCB) od spoločnosti Shanghai DADA Electric – certifikovaný (CE, CB, ASTA), tepelno-magnetická ochrana, 12,5A–1600A. Ideálne pre priemyselné a komerčné panely. Jednoduchá montáž na DIN lištu alebo panel. OEM a hromadné objednávky sú vítané, vyberte si CDADA ako svojho dodávateľa s dôverou.
CDADA istič pevného typu (MCCB) séria DAM1 spĺňa potreby akejkoľvek aplikácie, od malých používateľov až po priemyselné transformátory a rozvodné inštalácie.
Séria DAM1 má sedem veľkostí rámu, až 1600A, vypínaciu kapacitu až 100 kA, prevádzkové napätie až 1000 voltov, ľahko spĺňa rôzne potreby komplexného elektrického a mechanického príslušenstva, poskytuje rôzne inštalačné riešenia na maximalizáciu potrieb akéhokoľvek energetického systému.
S globálnou certifikáciou KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 je najlepšou voľbou pre celosvetové závody na výrobu elektrických spotrebičov a OEM.
Kľúčové špecifikácie
Elektrické parametre tvarovaného ističa DAM1 MCCB
| Model | kód | ICU (KA) | ICS (KA) | Rated Current -In | Ui(V) | Ue(V) | Poliak | Uimp(V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160 A | 500 V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160 (200) A | 750 V | 400 V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125 A | 750 V | 400 V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160 (150) A | 750 V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160 (180) - 200 (225) - 250 (320) A | 750 V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 – 315 (350) – 400 – 500 – 630 A | 750 V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 – 500 – 630 (700) – 800 – 1 000 A | 750 V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| 1-1600 DAM | S | 65 | 50 | 800 - 1 000 - 1 250 - 1 600 A | 750 V | 400 V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Test Icu:O-t-CO(O:Otvoriť manéver,CO:Zatvoriť-Otvoriť manéver,t:Trvanie čakania)
● Ics: Test O-t-CO-t-CO (O: manéver otvorenia, CO: manéver zatvorenia-otvorenia, t: trvanie čakania)
★ Poloha ON/I: Označuje, že kontakty ističa sú zatvorené. V tejto polohe je páka ističa v hornej polohe
★ TRIP Position: Označuje, že istič je otvorený v dôsledku akejkoľvek poruchy (preťaženie alebo skrat). V tomto prípade je páka ističa v strednej polohe medzi polohami ON a OFF. Aby sa istič, ktorý je vo vypnutej polohe, dostal do polohy ON; zatlačte páku ističa smerom nadol, ako ukazuje značka OFF
Istič musí byť nastavený so zvukom „cvaknutia“. Potom potiahnite páku, ako ukazuje značka ON, aby ste istič zatvorili.
★ Poloha OFF/0: Označuje, že kontakty ističa sú otvorené. Týmto spôsobom je páka ističa v spodnej polohe.
Fyzikálne parametre tvarovaného ističa DAM1-125 MCCB
| Kategória (EN 60947-2/IEC 60947-2) | Vytrvalosť |
|
||||||
| Model | Poliak | Dielektrické vlastnosti (V) | lonizačná vzdialenosť (mm) | Celkový počet cyklov | Elektrická životnosť | Mechanický život | Hlavný okruh | Pomocný okruh |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| 1-1600 DAM | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Pracovný princíp a ochranný mechanizmus
★ Tepelná ochrana (preťaženie)
Bimetalový pás sa pri zahrievaní trvalým nadprúdom (> menovitý prúd) ohýba. Rýchlosť ohybu je úmerná veľkosti prúdu – zaisťuje vypnutie v inverznom čase, ktoré napodobňuje tepelné správanie kábla, zabraňuje nepríjemným vypínaniam a zároveň chráni zariadenie.
★ Magnetická ochrana (skrat)
Počas skratu (napr. medzi fázami alebo medzi fázou a zemou) vysokoprúdové magnetické pole okamžite vytiahne piest elektromagnetu, čím sa v priebehu milisekúnd uvoľní západkový mechanizmus – preruší poruchový prúd skôr, ako dôjde k tepelnému poškodeniu.
Výhody produktu
★ Telo a obal:
Polyesterová živica zo sklených vlákien bola použitá ako materiál tela a krytu v súlade s normou EN 60512-20-2. Tento materiál, ktorý sa v literatúre nazýva BMC (Bulk Molding Compound), je uprednostňovaný kvôli vysokým elektrickým a mechanickým hodnotám a dokáže nepretržite odolávať teplote 160 °C. Materiál BMC nehorí pri kontakte s drôtom pri teplote 960 ℃ v súlade s IEC 695-2-1
Bimetal: Bimetal je materiál pozostávajúci z kombinácie dvoch doskových kovov s rôznymi koeficientmi rozťažnosti voči teplu. Prúd prechádzajúci ističom ohrieva bimetal. Vplyvom tohto tepla. bimetal sa ohýba smerom k menej vyčnievajúcej doske. Keďže teplo sa zvyšuje so zvyšujúcim sa prúdom prechádzajúcim ističom, bimetal sa viac zahrieva a viac sa ohýba. Týmto spôsobom ovláda otvárací mechanizmus na otvorenie ističa.

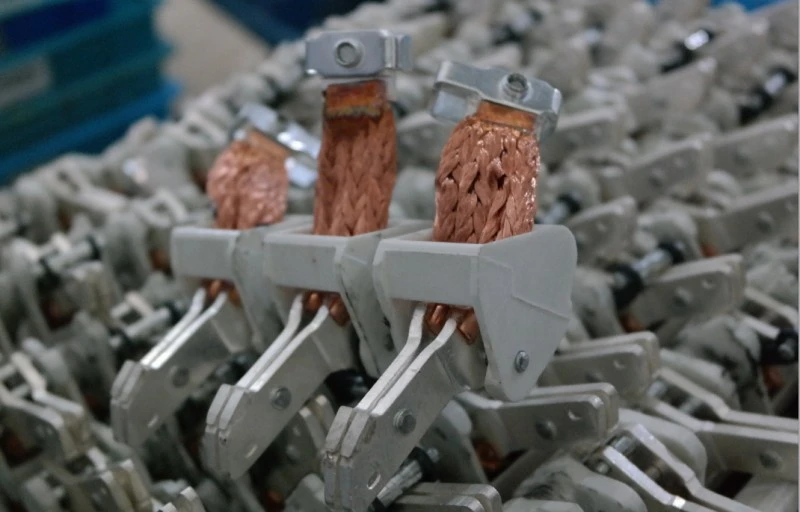

★ Kontakty:

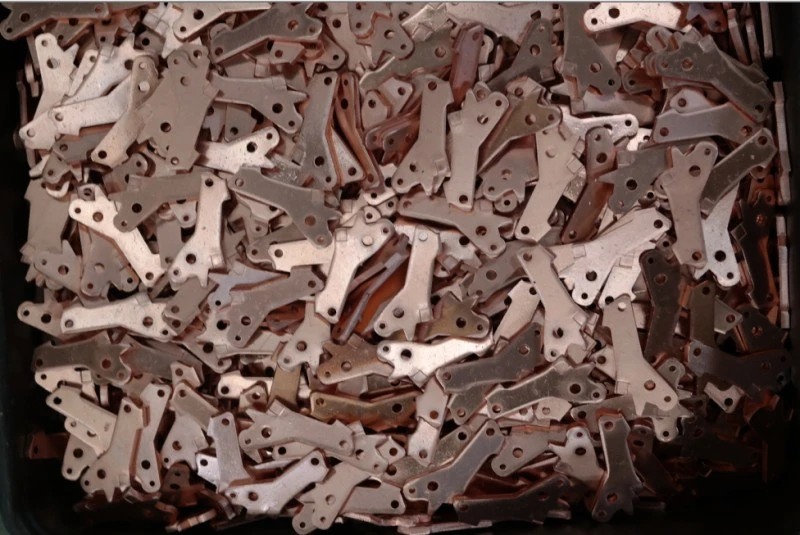

Kontaktná zliatina je určená pre ističe s prihliadnutím na hodnoty zlomených a prenášaných prúdov a konštrukciu Zvyčajne sa v ističoch používajú kontakty zo zliatiny striebra, grafitu, niklu, wolframu Kontakty, ktoré sú vyrobené zo zliatin striebra a grafitu s hladšou štruktúrou, sa používajú v pevných (spodných) kontaktoch, v pohyblivých (horných) kontaktoch sa používajú strieborné wolframové kontakty, ktoré sú tvrdšie. V pohyblivých kontaktoch bola zabezpečená stlačená štruktúra. Týmto spôsobom majú kované kontakty a kontakty z tvrdej zliatiny miesto na mäkkých pevných kontaktoch pri každom otváraní-zatváraní.
Týmto spôsobom je zabezpečený najmenší odpor. Pohyblivý kontakt by sa mal veľmi dobre dotýkať pevného kontaktu, aby mal nízky prechodový odpor. Avšak nadmerná prítlačná sila má za následok poškodenie kontaktov v kratšom čase ako je obvyklé. Kontaktné zliatiny sú veľmi dôležité pre zdravé otváranie-zatváranie.
★ Bunka hasiaceho prístroja oblúka (separátor):
Separátory sa používajú na zhášanie oblúka, ktorý vzniká pri prevádzke ističa pracujúceho pod energiou. Zatiaľ čo pohyblivý kontakt je oddelený od pevného kontaktu, prúd medzi kontaktmi chvíľu preteká a nazýva sa to oblúk. Tento oblúk by mal zhasnúť vo veľmi krátkom čase
★ Zánik oblúka:
Oblúk je tlačený smerom k separátorom v dôsledku magnetického poľa vytvoreného okolo oblúka. Týmto spôsobom sa oblúk predĺži, zoštíhli a odlomí sa medzi oddeľovacími doskami (obrázok 5). Vďaka vlastnostiam materiálu použitého na bočných stenách separátorov dochádza k úniku plynu v dôsledku vysokej teploty spôsobenej oblúkom. Tento plyn má významný vplyv na zhášanie oblúka.
Aplikácia
CDADA DAM1 istič pevného typu lisovaného puzdra (MCCB) je dôveryhodný v celej kritickej infraštruktúre:
★ Priemysel: oceliarne, ropné a plynárenské plošiny, chemické závody
★ Zdravotná starostlivosť: Hlavné a vedľajšie distribučné dosky nemocnice
★ Doprava: Železničná signalizácia, letiskové batožinové systémy
★ Komerčné: mrakodrapy, dátové centrá, nákupné centrá, kongresové centrá
★ Verejné miesta: Divadlá, štadióny, vládne budovy
Výhody inštalácie a údržby
★ Jednoduchá integrácia:
Štandardná súprava obsahuje prípojnice, fázové bariéry a hardvér

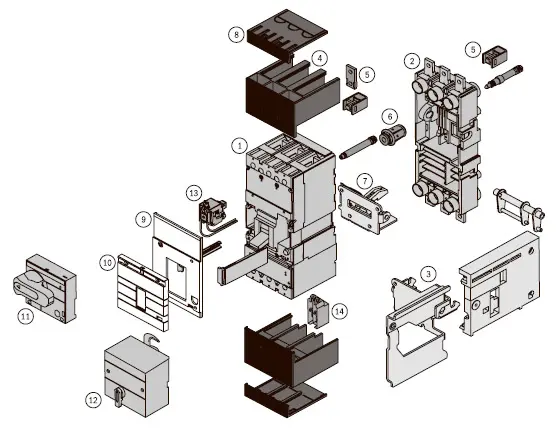

Voliteľné príslušenstvo: poplašné kontakty, bočné/podpäťové spúšte, elektrické ovládacie mechanizmy

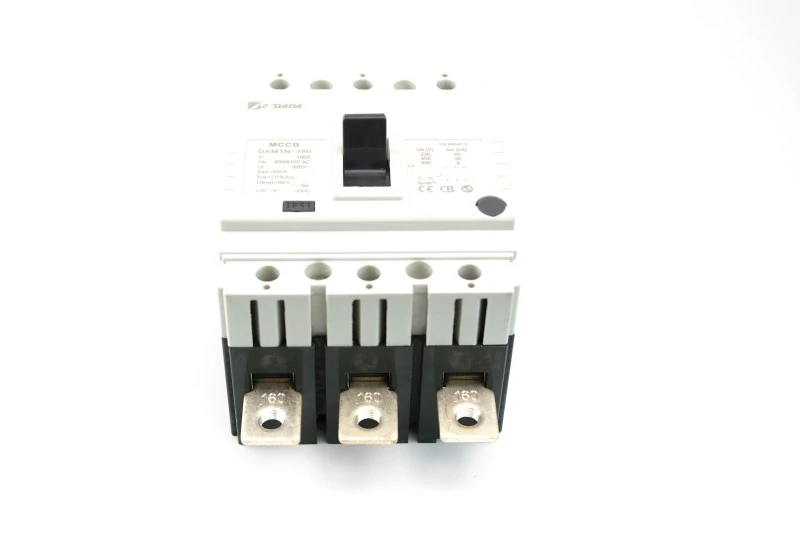

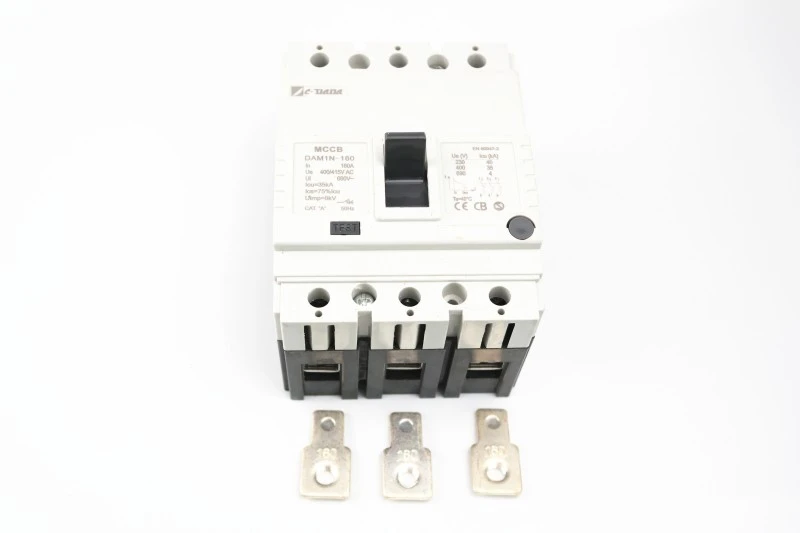

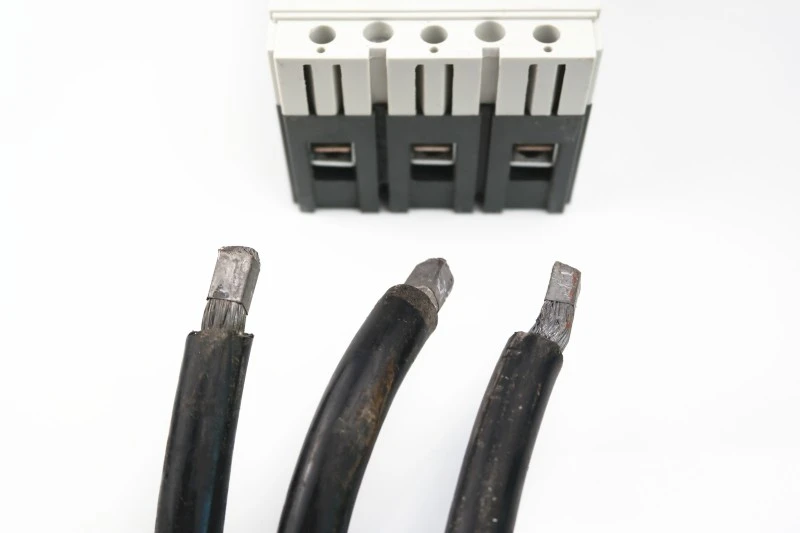

1) Pripojte predĺženou prípojnicou (foto 1)

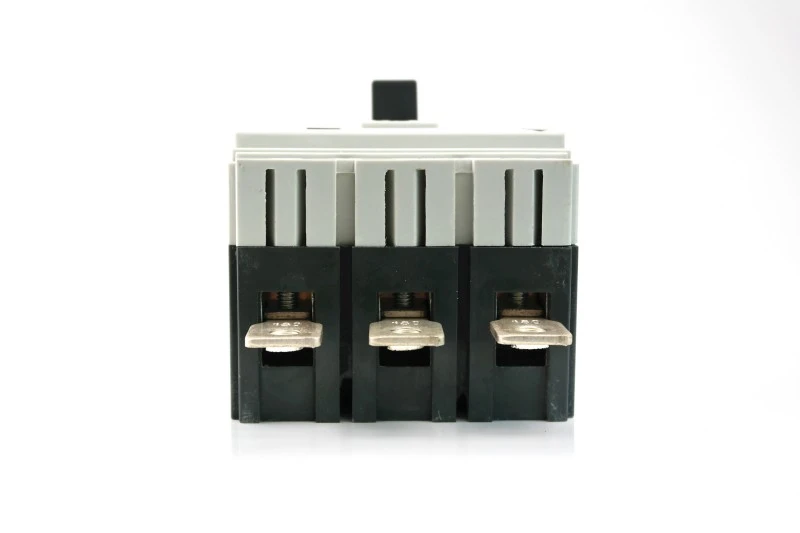

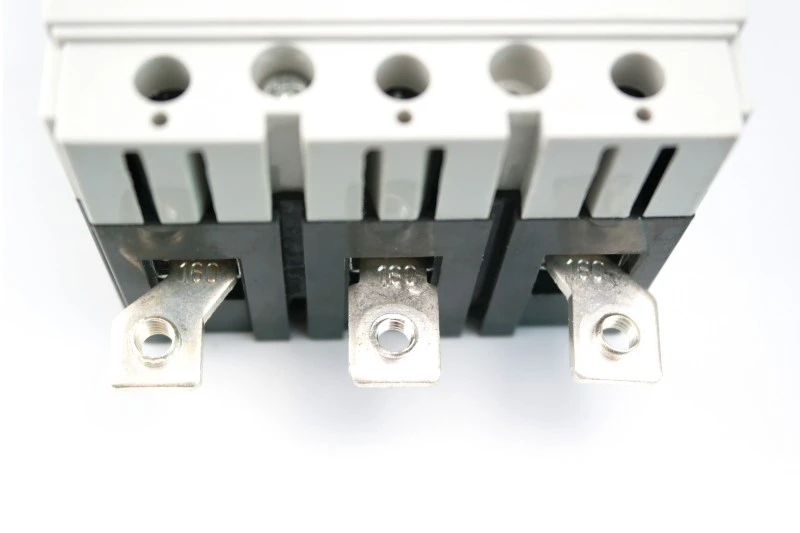

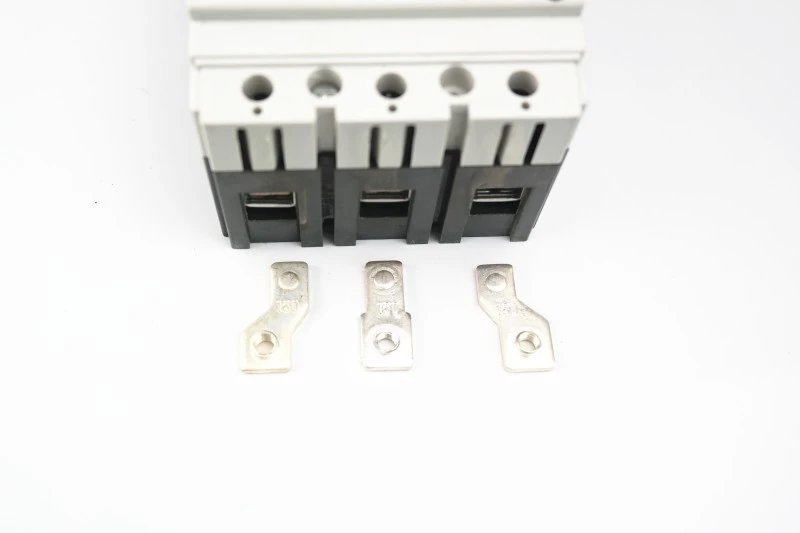

2) Pripojte pomocou rozperného terminálu (foto 2)

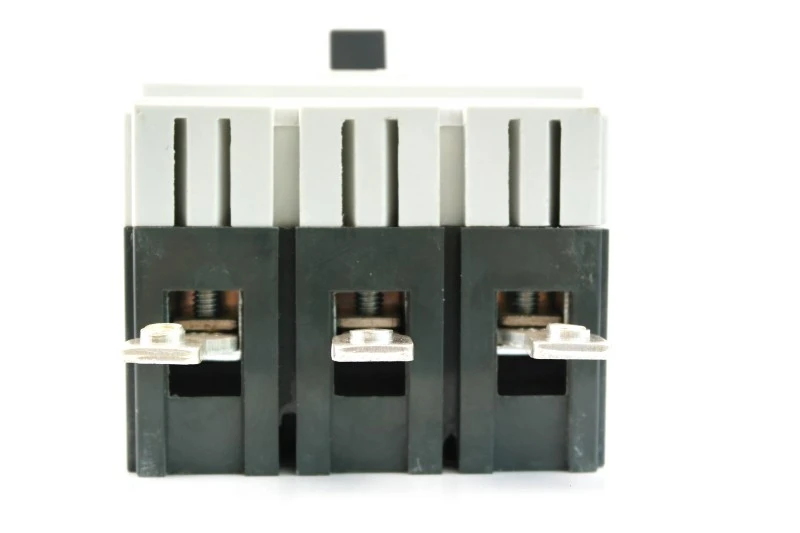

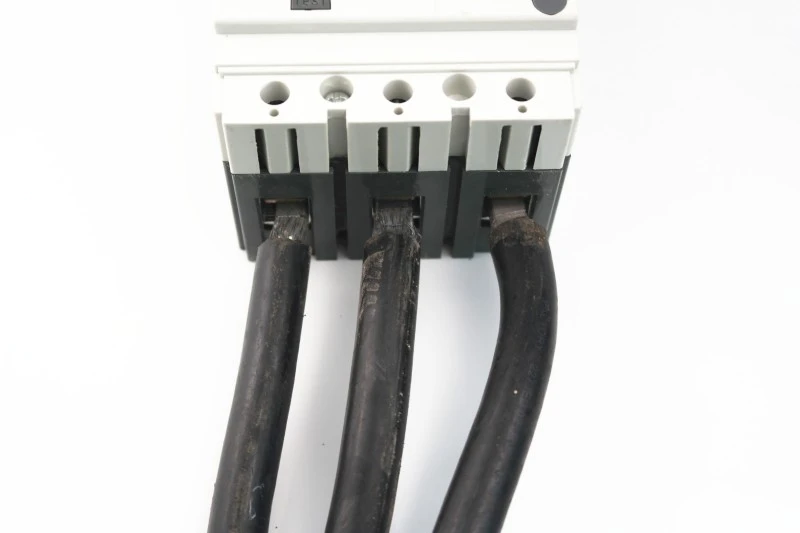

3) Pripojte priamo kábel (foto 3) bez použitia káblových očiek.

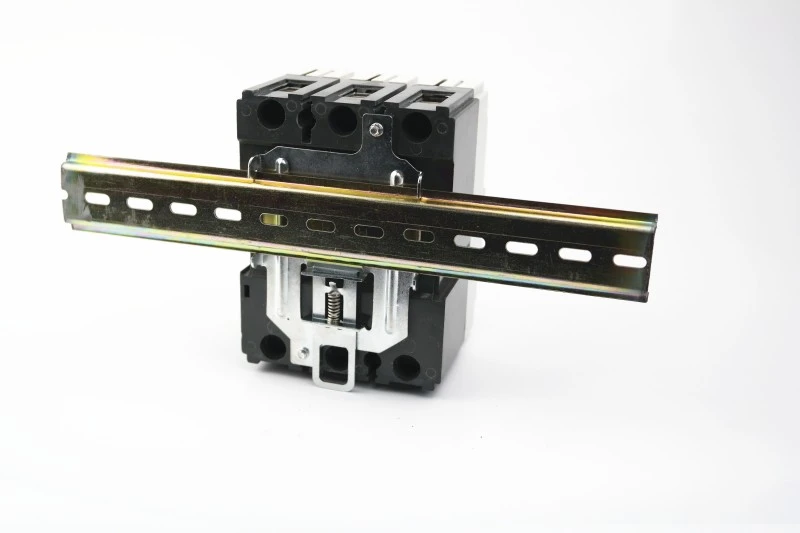

Pomocou špeciálnej svorky je možné inštalovať jednotky 125 a 160 na DIN lištu.
Istič so svorkou

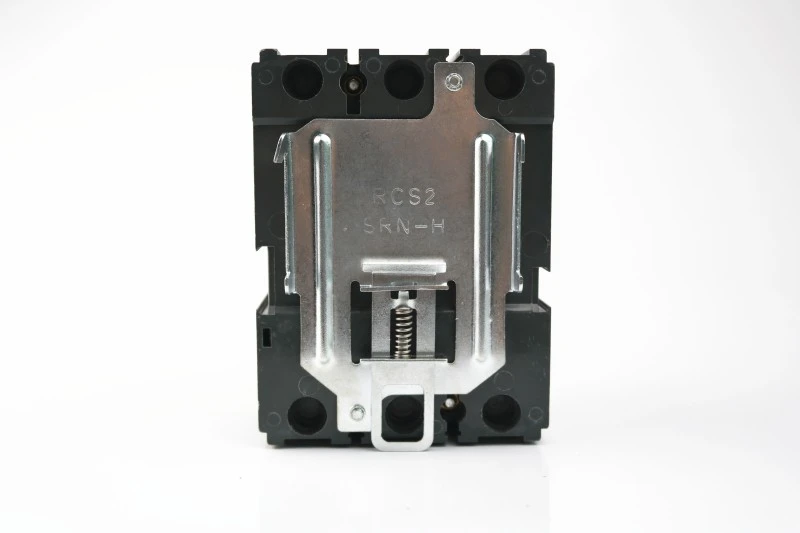

svorka s DIN lištou

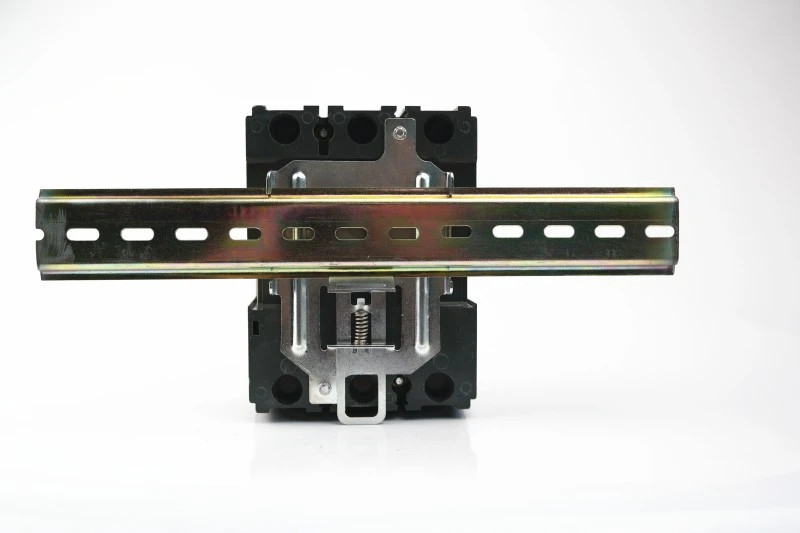

svorka s DIN lištou
★ Priestorovo úsporný dizajn:
O 10–20 % ľahší a kompaktnejší ako domáce alternatívy
Umožňuje menšie veľkosti krytu → nižšie náklady na materiál a dopravu
★ Užívateľsky prívetivý reset:
Jasná indikácia TRIP zabraňuje opätovnému zatvoreniu naslepo
Počuteľné „cvaknutie“ potvrdzuje správne mechanické zapojenie
★ Pripravené na budúcnosť:
Podporuje zásuvné a výsuvné súpravy (pre vybrané modely)
Kompatibilné s doplnkami inteligentného monitorovania
Prečo si vybrať CDADA?
1. Sme popredným výrobcom už 42+ rokov. Naša spoločnosť založená v roku 1983 sa počas 40 rokov veľmi rýchlo rozvíjala.
2. Skupina, ktorá pozostáva z 3 tovární, vlastní výrobnú plochu 52 400 m² a zamestnáva viac ako 500 zamestnancov. Do rozšírenia našej prevádzky a modernizácie našich dielní sme investovali takmer desať miliónov juanov.
3. Továreň auditovaná spoločnosťami INTERTEK, DEKRA & GMC
4. Vysokopevnostné kartóny, ochrana paliet, dobré pre export na veľké vzdialenosti
Často kladené otázky (FAQ)
Q1: Dá sa istič pevného typu DAM1 namontovať na lištu DIN?
Odpoveď 1: Áno – modely 125A a 160A je možné nainštalovať na lišty DIN pomocou voliteľnej špeciálnej svorky. Vyššie hodnoty sú len namontované na paneli.
Q2: Aké certifikácie má séria DAM1?
A2: Je certifikovaný CE, CB, ASTA, KEMA, SEMKO a RoHS, čím sa zabezpečuje súlad v EÚ, na Strednom východe, v juhovýchodnej Ázii a mimo nej.
Otázka 3: Ako resetujem istič po výlete?
Odpoveď 3: Najprv posuňte páčku úplne nadol do polohy OFF (budete počuť kliknutie), potom ju potiahnite nahor do polohy ON. Nikdy ho nasilu neprepínajte priamo z TRIP do ON.
Q4: Sú pomocné zariadenia kompatibilné?
A4: Áno – poplachové kontakty, pomocné kontakty, vypínacie/podpäťové spúšte a elektrické pohony možno pridať bez demontáže.
Otázka 5: Je DAM1 vhodný na výmenu starších ističov?
A5: Absolútne. Jeho kompaktné rozmery umožňujú priamu výmenu starších MCCB vo väčšine panelov – šetrí čas a náklady na upgrade.
