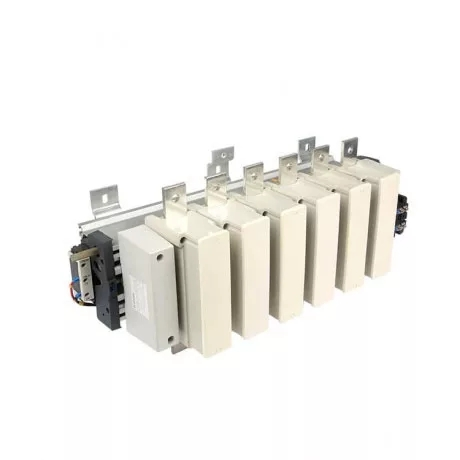

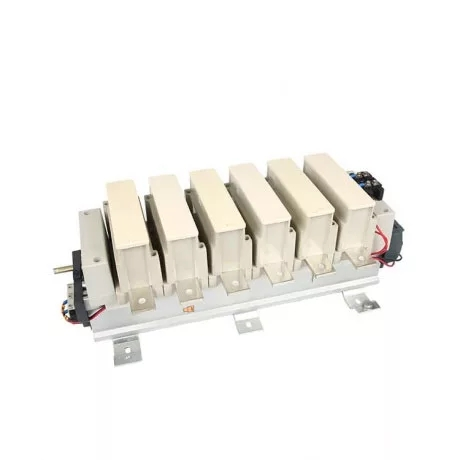

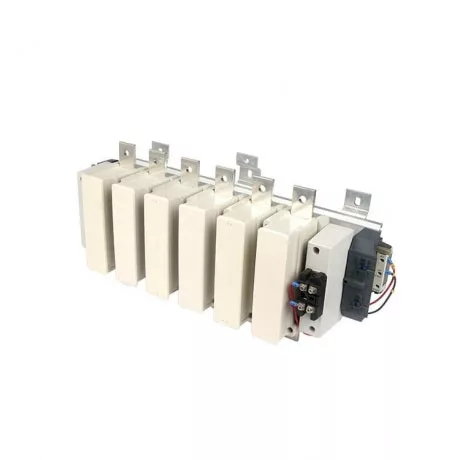

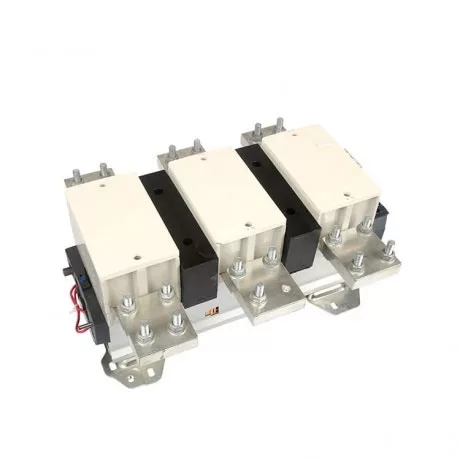

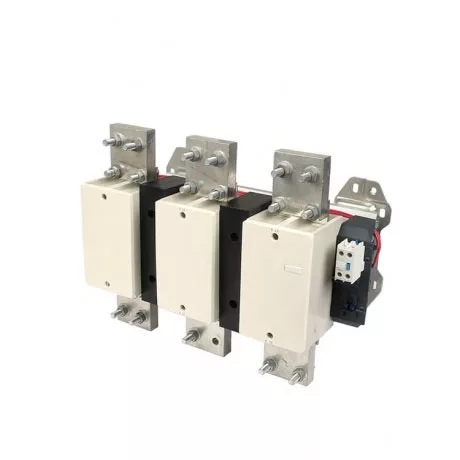

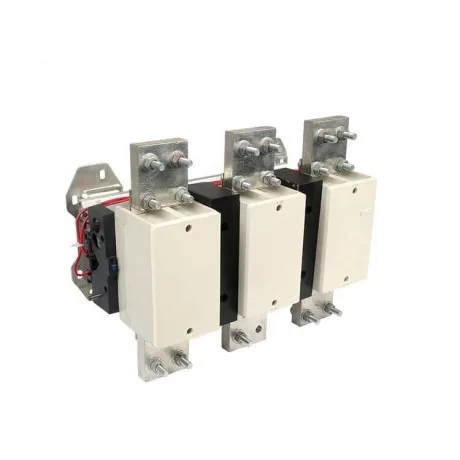

F Stýkač

Splňte požiadavky na napájanie rozsiahlych priemyselných systémov so stýkačom CDADA LC1-F Series F – vysokoprúdovým striedavým stykačom navrhnutým profesionálnym dodávateľom Shanghai DADA Electric CO., LTD. podľa noriem IEC/EN 60947-4-1. Séria LC1-F, navrhnutá pre vysokovýkonné riadenie motora a prepínanie výkonu, podporuje menovité prevádzkové prúdy od 115A do 1000A a riadi 3-fázové motory s kotvou nakrátko až do 500kW (pri 380–415V, AC-3 prevádzka) alebo 670kW pri 690V.

Je k dispozícii v 3-pólových alebo 4-pólových konfiguráciách a je ideálny pre kompresory, veľké čerpadlá, drviče, chladiče HVAC, banské zariadenia a úpravne vody. S triedami využitia AC-3 a AC-4 zvládne štandardné štartovanie motora aj náročné aplikácie, ako je zapojenie alebo zasúvanie. Stýkač CDADA F certifikovaný podľa CE, určený na izoláciu 690 V a použiteľný pri okolitých teplotách od –5 °C do +40 °C, poskytuje robustný výkon nenáročný na údržbu aj v drsnom prostredí až do nadmorskej výšky 2000 m.

Kľúčové špecifikácie

Séria: F stýkač

Značka: CDADA | Výrobca: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certifikácia: CE

Póly: 3P alebo 4P (možnosť výberu v poli na väčšine modelov)

Menovitý prevádzkový prúd (AC-3): 115A – 1000A

Ovládanie výkonu motora (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Kategórie použitia: AC-3 (motor beží), AC-4 (zapojenie/zapojenie)

Menovité izolačné napätie: 690V AC

Teplota okolia: –5°C až +40°C

Nadmorská výška: ≤ 2000 m

Montáž: vertikálna ±5°, montážna kategória III

Napätia cievky (AC): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

Maximálny konvenčný vykurovací prúd (AC-1): Až 1200A

Technický list

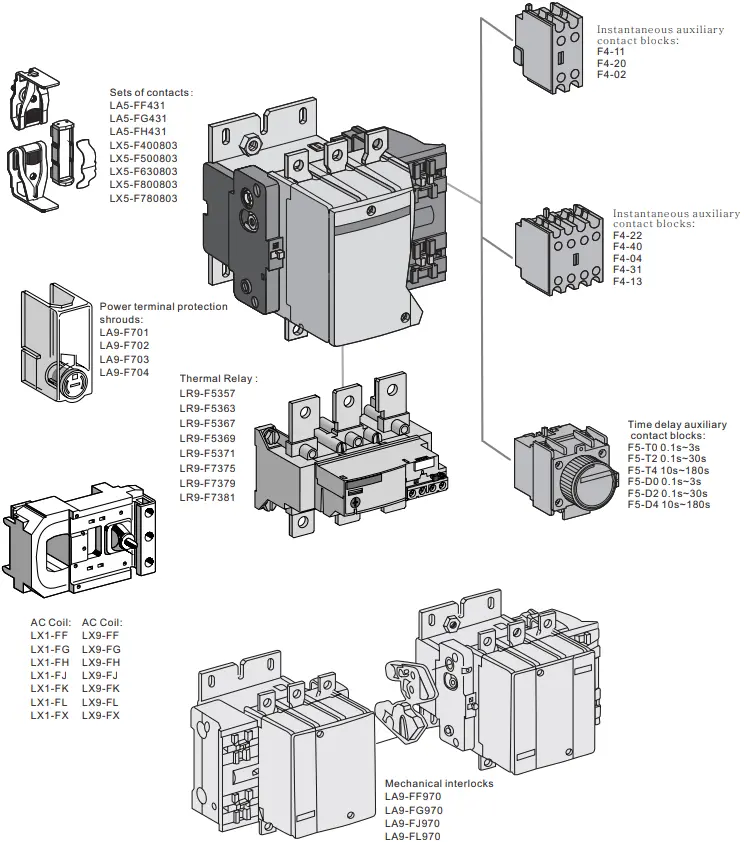

Príslušenstvo

Prečo si vybrať CDADA F Contactor?

★ Skutočný výkon v ťažkých podmienkach

Zvláda až 1000A a 500kW+ motory – ideálne pre baníctvo, ropu a plyn, oceliarne a komunálnu infraštruktúru.

★ Globálna kompatibilita napätia

Široká škála možností AC cievok (vrátane 415V, 480V, 600V) zabezpečuje bezproblémovú integráciu v európskych, severoamerických, stredovýchodných a afrických projektoch.

★ AC-4 Určené pre náročné cykly

Na rozdiel od základných stýkačov, LC1-F odoláva častému cúvaniu, brzdeniu a joggingu, čo je kritické pre žeriavy, výťahy a extrudéry.

★ 4-pólová flexibilita

V prípade potreby prepnite neutrál – ideálne pre systémy TT, agregáty generátorov alebo citlivé priemyselné záťaže.

★ Robustné riadenie teploty a oblúka

Optimalizované oblúkové komory a vysokovodivé kontakty zaisťujú dlhú elektrickú životnosť a nízku tvorbu tepla pri nepretržitom zaťažení.

★ OEM & Panel Builder pripravený

Kompatibilné so štandardnou montážou na lištu DIN alebo skrutkou a dokonale sa spáruje s tepelnými relé proti preťaženiu CDADA pre úplné riešenia štartovania motora.

★ Neustále investujeme do výskumu a vývoja, sledujeme globálne štandardy a trendy na trhu a spolupracujeme s odborníkmi z odvetvia na modernizácii nášho produktového portfólia.

Typické aplikácie

Veľké ovládanie motora: Drviče, guľové mlyny, odstredivé čerpadlá

Energetika a verejné služby: Vodárne/čistiarne odpadových vôd, pomocné zariadenia elektrární

HVAC: Priemyselné chladiče, chladiace veže

Manipulácia s materiálom: Dopravné pásy, korčekové elevátory

Námorné a pobrežné: lodné motorové systémy

Obnoviteľné zdroje: Prečerpávacie vodné systémy, systémy na napájanie biomasy

Často kladené otázky (FAQ)

Q1: Aký je rozdiel medzi stýkačmi série D a F?

A1:

● Séria D (napr. LC1-D): Pre ľahké až stredné zaťaženie (do 95 A / 45 kW).

● Séria F (LC1-F): Pre ťažké priemyselné zaťaženie (115A–1000A / 55kW–500kW+). → Séria F má väčšie kontaktné medzery, zosilnené zhášacie komory a vyššiu krátkodobú odolnosť.

Q2: Môžem použiť stýkač 4P F na prepnutie neutrálu?

A2: Áno. 4-pólová verzia umožňuje súčasné odpojenie všetkých 3 fáz + nulový vodič – vyžadované v niektorých bezpečnostných alebo izolačných aplikáciách (napr. pri výmene generátora).

Q3: Je stále potrebné relé preťaženia?

A3: Absolútne. Stýkač iba spína napájanie - nechráni pred preťažením alebo stratou fázy. Vždy spárujte s tepelným alebo elektronickým nadprúdovým relé na ochranu motora.

Otázka 4: Čo v praxi znamená „hodnotenie AC-4“?

A4: Znamená to, že stýkač môže bezpečne zvládnuť upchávanie motora (spätné brzdenie) a posúvanie (krátke dávky) – bežné v zdvíhadlách, lisoch a mixéroch. To spôsobuje vysoké prúdové rázy; Hodnotenie AC-4 zaisťuje odolnosť kontaktu.

Otázka 5: Prečo si vybrať CDADA F Contactor pred globálnymi značkami?

A5: CDADA ponúka:

● Originálny súlad s normou IEC 60947-4-1 so skúšobnou dokumentáciou

● Konkurenčné ceny bez kompromisov v oblasti kontaktov zo zliatiny striebra alebo potlačenia oblúka

● Úplný rozsah napätia cievky pre globálny export

● Rýchla vzorka a hromadná dodávka z Číny

● Podpora OEM: vlastné označovanie, balenie a technické súbory (deklarácia CE, schémy zapojenia)
