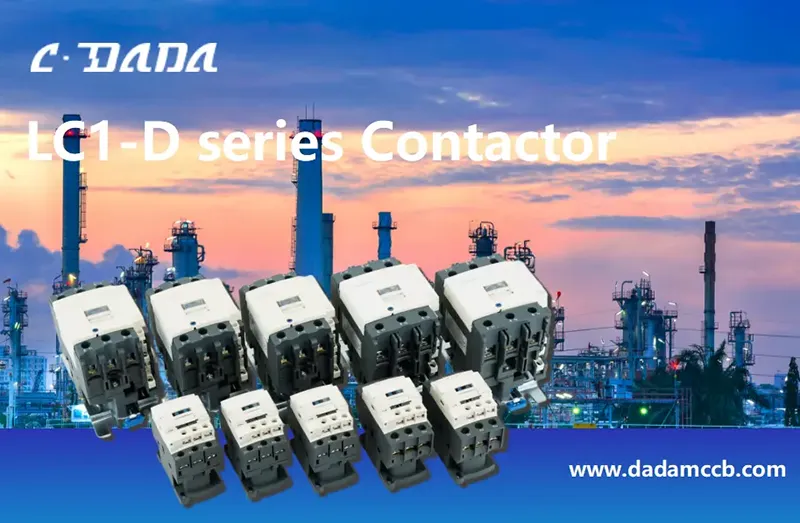

D Stýkač

Model:LC1-D Series

Shanghai DADA Electric je spoľahlivý výrobca a máme vlastné značky CDADA. Náš stýkač D (séria LC1-D) je certifikovaný podľa IEC 60947-4-1, 3P/4P, do 620A, AC-3/AC-4. Široké možnosti napätia cievky. Tento produkt odporúčame pre riadenie motorov a priemyselnú automatizáciu, kontaktujte nás pre cenovú ponuku.

Odoslať dopyt

Popis produktu

Navrhnite spoľahlivé ovládanie motora a spínanie výkonu pomocou stýkača CDADA LC1-D série D, vysokovýkonného striedavého stýkača navrhnutého spoločnosťou Shanghai DADA Electric CO.,LTD, aby spĺňalo normy IEC/EN 60947-4-1. Séria LC1-D, skonštruovaná pre priemyselné, komerčné a infraštruktúrne aplikácie, podporuje 3-pólové alebo 4-pólové konfigurácie s menovitými prúdmi od 9A do 95A (až 620A v ťažkých variantoch) a riadi 3-fázové motory s kotvou nakrátko až do výkonu 45 kW (pri 380 – 315 V AC).

Je vybavený štandardnými pomocnými kontaktmi 1NO+1NC a bez problémov sa integruje s tepelnými relé proti preťaženiu pre úplnú ochranu motora. S AC alebo DC cievkami (24V–600V), kategóriami využitia AC-3 a AC-4 a robustným dizajnom dimenzovaným na 690V izoláciu, CDADA D Contactor poskytuje spoľahlivý výkon v častých cykloch štart-stop, dopravníkových systémoch, čerpadlách, kompresoroch a HVAC jednotkách – dokonca aj v náročných prostrediach až do 40 °C okolitej teploty a 200 m nadmorskej výšky.

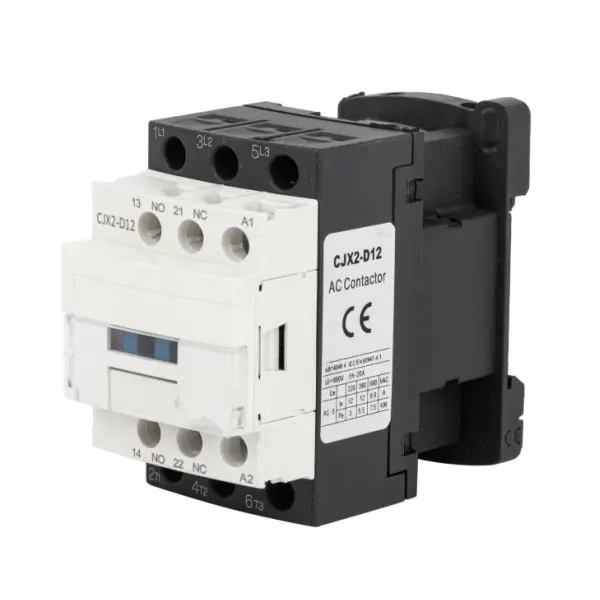

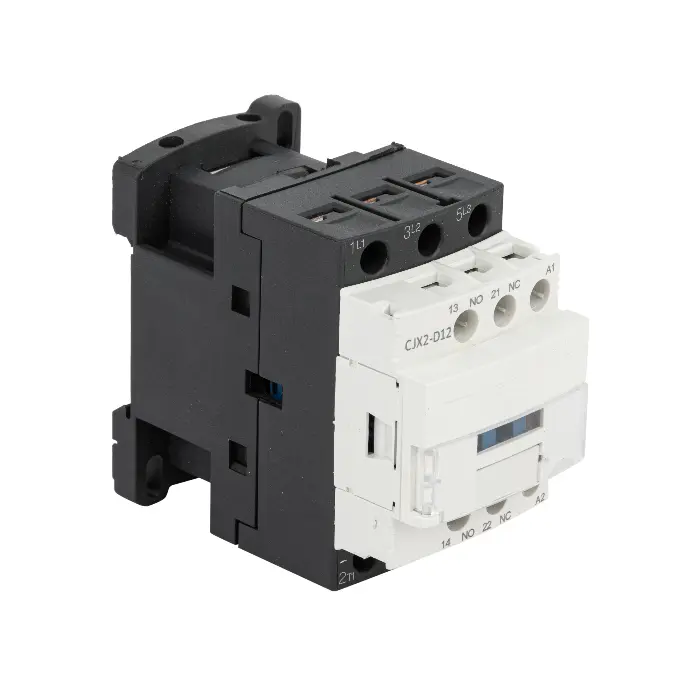

D Contactor

Kľúčové špecifikácie

Séria: D stýkač

Značka: CDADA | Výrobca: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certifikácia: CE

Póly: 3P alebo 4P (voliteľné)

Menovitý prevádzkový prúd (AC-3): 9A – 95A (až 620A v rozšírenom rozsahu)

Ovládanie výkonu motora (AC-3):

380/415V: 4kW – 45kW

660/690 V: do 45 kW

Kategórie použitia: AC-3 (motory s klietkou nakrátko), AC-4 (napájanie a posúvanie)

Menovité izolačné napätie: 690V AC

Teplota okolia: –5°C až +40°C

Nadmorská výška: ≤ 2000 m

Montáž: Vertikálna rovina ±5°, Montážna kategória III

Pomocné kontakty: 1NO + 1NC (štandard na všetkých modeloch)

Možnosti cievky:

AC cievky: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

DC cievky: 24V, 36V, 48V, 110V, 220V

Technický list

Položky		Model	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Poliak			3/4	3/4	3/4	3/4	3/4
Pomocný kontakt			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Menovitý konvenčný vykurovací prúd (A) AC-1			20	20	30	40	50
Ohodnotený prevádzkový prúd (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Menovité izolačné napätie (V AC)			690	690	690	690	690
Sila ovládaná 3-fázový klietkový motor (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC cievka (V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
DC cievka (V)			24, 36, 48, 110, 220

Položky		Model	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Poliak			3/4	3/4	3/4	3/4	3/4
Pomocný obvod Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Menovitý konvenčný vykurovací prúd (A) AC-1			60	80	80	110	110
Ohodnotený prevádzkový prúd (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Menovité izolačné napätie (V AC)			690	690	690	690	690
Sila ovládaná 3-fázový klietkový motor (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC cievka (V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
DC cievka (V)			24, 36, 48, 110, 220

Položky			Model		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Poliak					3		3		3		3/4		3/4
Menovitý konvenčný vykurovací prúd (A) AC-1					200		200		200		275		280
Ohodnotený prevádzkový prúd (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Menovité izolačné napätie (V AC)					690		690		690		690		690
Sila ovládaná 3-fázový klietkový motor (AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
AC cievka (V)					110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Položky				Model		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Poliak						3/4		3/4		3/4		3/4
Menovitý konvenčný vykurovací prúd (A) AC-1						360		430		580		850
Ohodnotený prevádzkový prúd (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Menovité izolačné napätie (V AC)						690		690		690		690
Výkon riadeného 3-fázového klietkový motor (AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
AC cievka (V)						110, 127, 220, 240, 380, 415, 440, 480, 500, 600

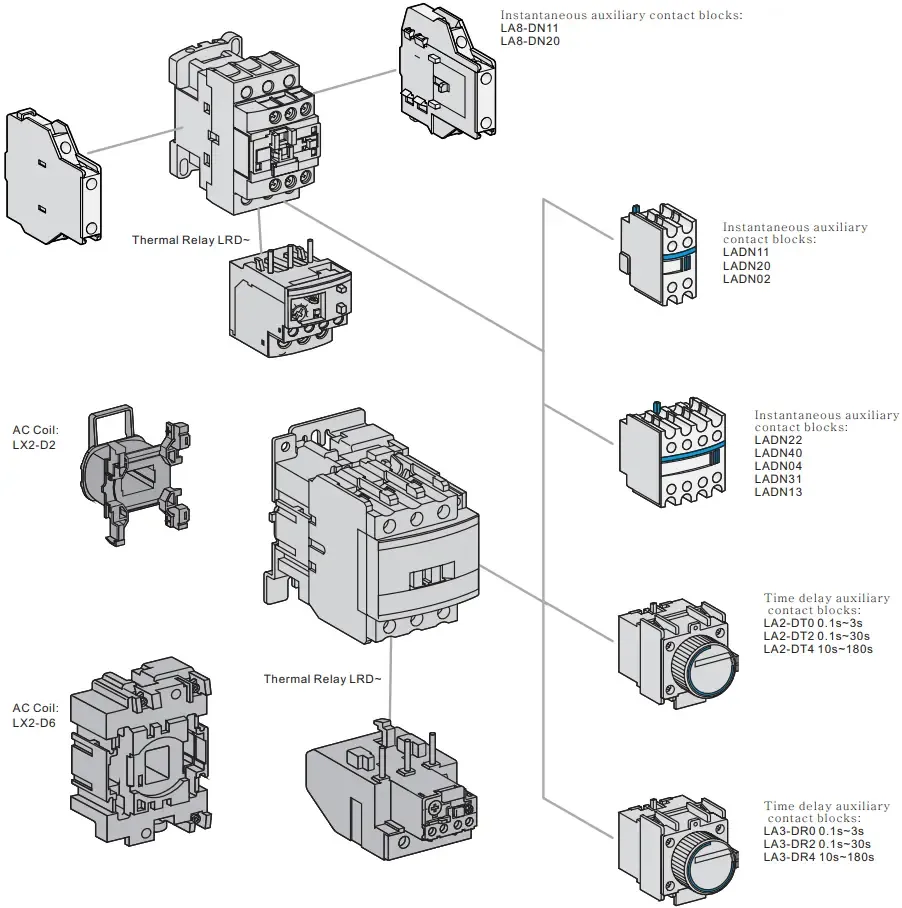

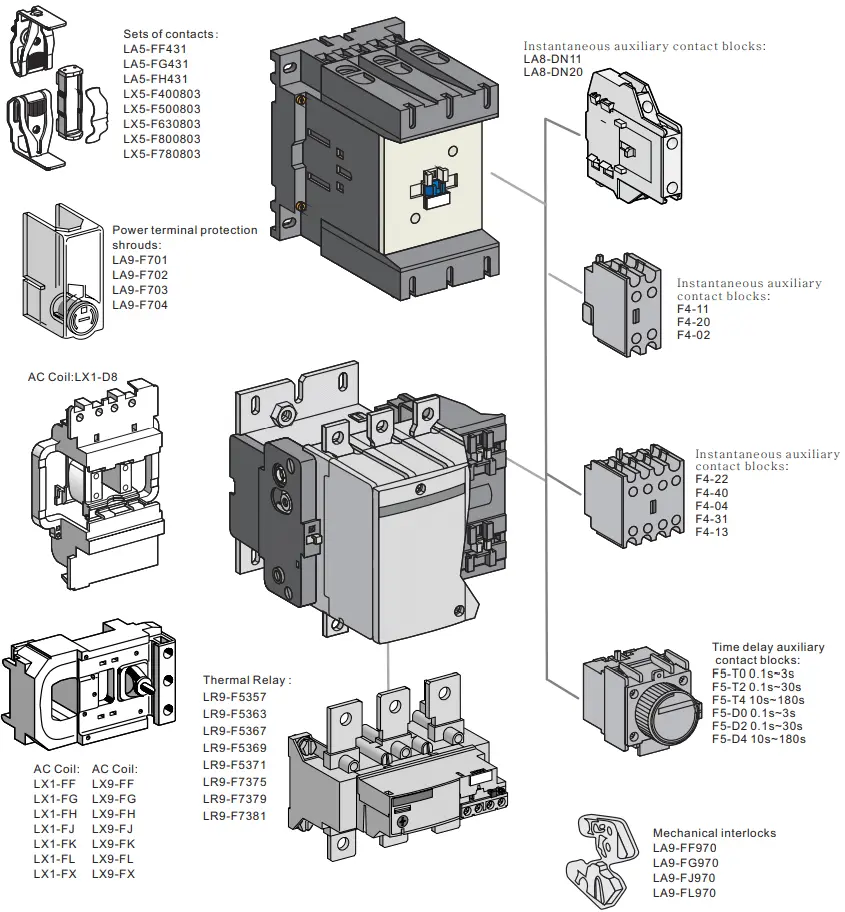

Príslušenstvo

D Contactor

Prečo si vybrať CDADA D Contactor?

★ Skutočná zhoda IEC

Navrhnuté a testované podľa IEC/EN 60947-4-1 – zaisťujúce globálnu akceptáciu a interoperabilitu.

★ Kompletné riešenie riadenia motora

Spárujte s tepelnými relé proti preťaženiu CDADA pre kompletné zostavy štartéra motora – preťaženie + skrat + izolácia.

★ Široká flexibilita napätia

Vyberte si z 13 striedavých a 5 jednosmerných napätí cievky – ideálne pre globálne projekty alebo panely so zmiešaným napätím.

★ Robustné pre vysoké zaťaženie

Podporuje prevádzku AC-4 (časté cúvanie/zapájanie) – ideálne pre žeriavy, výťahy a dopravníky.

★ Integrácia Plug-and-Play

Štandardné pomocné kontakty 1NO+1NC umožňujú jednoduché blokovanie, signalizáciu alebo spätnú väzbu PLC.

★ Spoľahlivosť priemyselnej triedy

Testované na vysokú elektrickú odolnosť, nízky prechodový odpor a stabilné potlačenie oblúka – minimalizuje prestoje.

★ Naše kľúčové výhody sú: 1) Kompletné medzinárodné certifikácie, 2) Silná schopnosť OEM/ODM, 3) Vysoký pomer ceny a výkonu, 4) Spoľahlivá rozsiahla výrobná kapacita, 5) Rozsiahle exportné skúsenosti.

D Contactor

★ Naše výrobky sa úspešne vyvážajú do juhovýchodnej Ázie, na Stredný východ, do Južnej Ameriky, Afriky, Európy a krajín SNŠ, so silným zameraním na trhy Belt and Road.

D Contactor

Typické aplikácie

D Contactor Štartéry motorov: Čerpadlá, ventilátory, kompresory, mixéry

D Contactor Systémy HVAC: Ovládanie chladiča a dúchadla

D Contactor Priemyselná automatizácia: Dopravníkové linky, baliace stroje

D Contactor Správa budovy: Ovládanie výťahov, osvetľovacie sústavy

D Contactor Energia a voda: Čistenie odpadových vôd, zavlažovacie systémy

Často kladené otázky

Q1: Čo znamená „D stykač“?

A1: „D“ označuje sériové označenie (LC1-D), ktoré sa celosvetovo používa pre túto modulárnu, štandardizovanú platformu AC stykačov. Nie je to technická klasifikácia, ale v panelovej výstavbe je všeobecne uznávaná pre svoju kompatibilitu s príslušenstvom, ako sú relé proti preťaženiu a mechanické blokovania.

Otázka 2: Aký je rozdiel medzi povinnosťou AC-3 a AC-4?

A2:

● AC-3: Normálne spustenie/zastavenie motorov s kotvou nakrátko (napr. čerpadiel, ventilátorov). Nižší stres.

● AC-4: Časté zasúvanie, posúvanie alebo cúvanie (napr. žeriavy, kladkostroje). Vyššie elektrické namáhanie → vyžaduje robustnejšie kontakty. → CDADA LC1-D je určený pre oboje, vďaka čomu je všestranný.

Q3: Môžem použiť tento stýkač bez relé proti preťaženiu?

A3: Neodporúča sa pre záťaž motora. Stýkač iba spína napájanie - nechráni pred preťažením. Kvôli bezpečnosti motora vždy spárujte s tepelným alebo elektronickým relé proti preťaženiu.

Q4: Sú k dispozícii 4-pólové verzie?

A4: Áno! Všetky modely LC1-D podporujú konfigurácie 3P alebo 4P – ideálne pre aplikácie s neutrálnym spínaním alebo 4-vodičové systémy.

Otázka 5: Prečo si vybrať CDADA pred inými stýkačmi série D?

A5: CDADA ponúka:

● Originálna zhoda s normou IEC 60947-4-1 so správami o skúškach

● Širší rozsah napätia cievky (vrátane 415 V, 480 V, 600 V na export)

● Konzistentná kvalita s kontaktmi zo striebornej zliatiny a zhášacími komorami

● Ceny vhodné pre OEM a rýchle spracovanie vzoriek

● Globálne certifikácie (CE) a anglická dokumentácia
