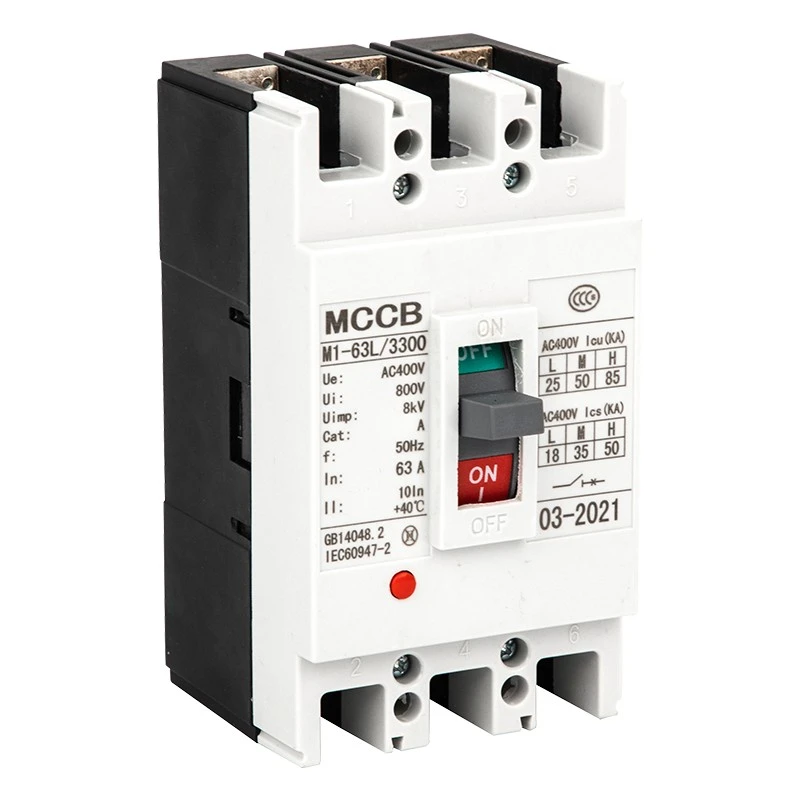

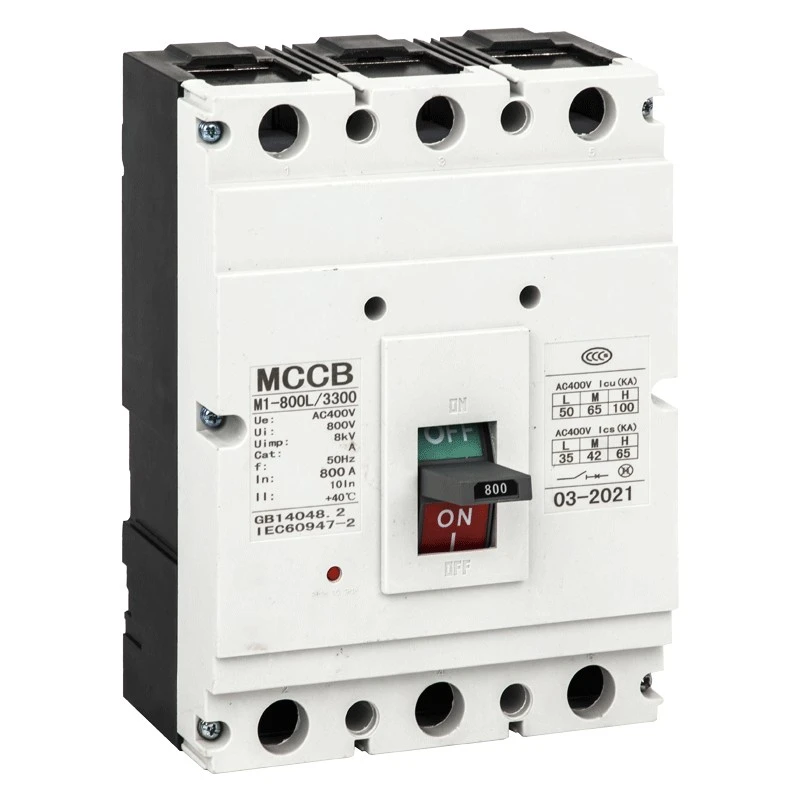

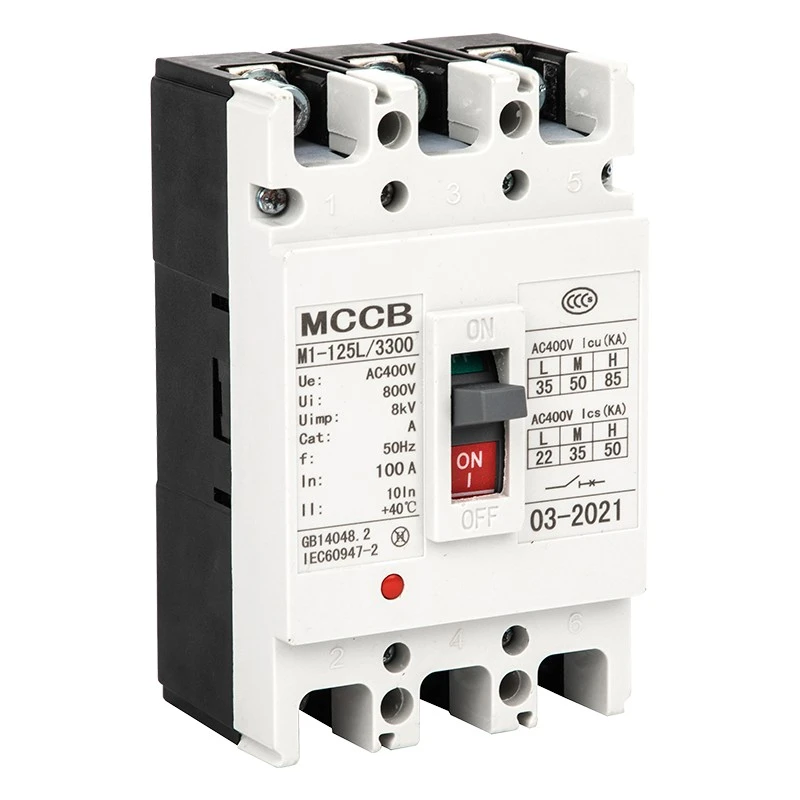

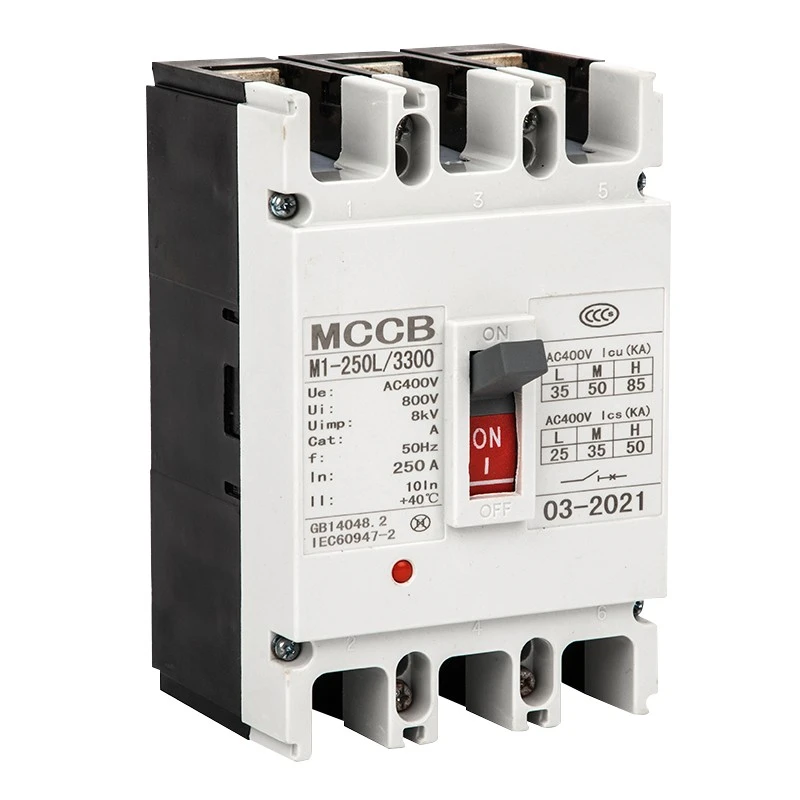

Istič CM1

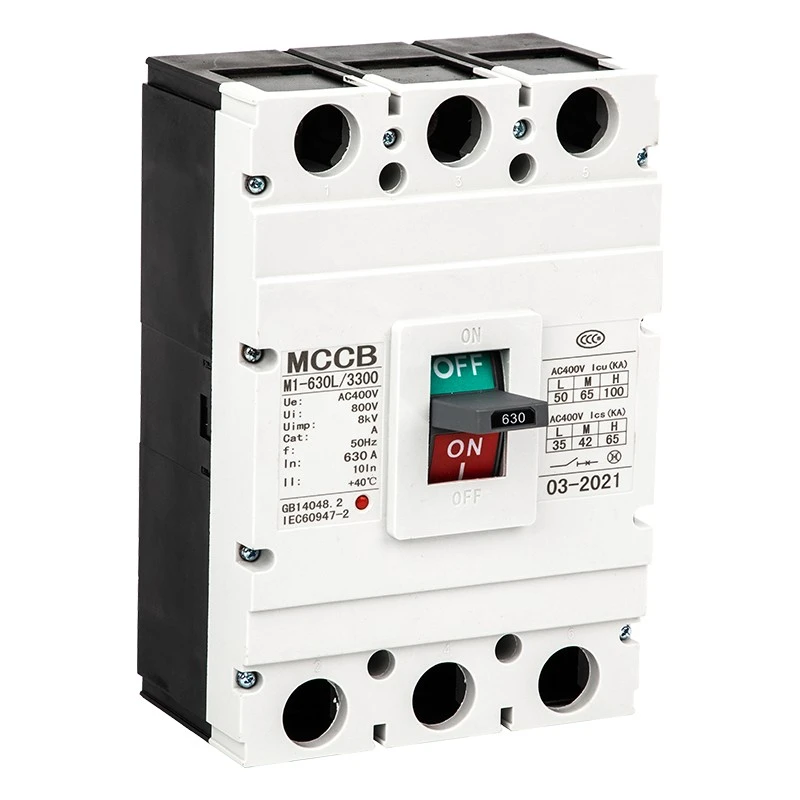

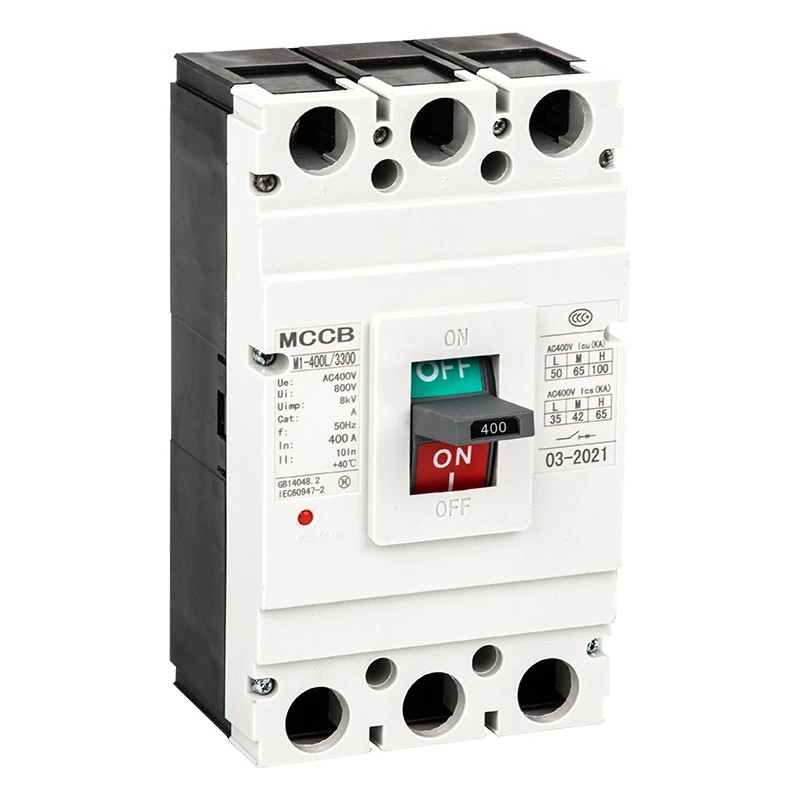

Tento obvodový istič CM1 série DAM2 (CM1) je vysokovýkonné nízkonapäťové ochranné zariadenie vyrábané spoločnosťou Shanghai DADA Electric Co., Ltd., spoľahlivým výrobcom a dodávateľom v Číne. S menovitým izolačným napätím do 800V, menovitým pracovným napätím 400V/690V a menovitým prúdom od 63A do 1600A sa široko používa na distribúciu energie, ochranu obvodov, riadenie motora a zriedkavé spínanie.

Táto séria podporuje vertikálnu a horizontálnu inštaláciu, je v súlade s normou IEC60947-2 a poskytuje úplnú ochranu proti preťaženiu, skratu a podpätiu pre energetické zariadenia.

Vlastnosti produktu

★ Menovité izolačné napätie: 800V; Pracovné napätie: 400V/690V

★ prúdový rozsah: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Vypínacia schopnosť: L štandardný, M stredný, H vysoký typ vypínania

★ Tepelno-magnetické a elektromagnetické dvojité režimy uvoľnenia

★ Vertikálna / horizontálna inštalácia, vhodná na použitie v izolácii

★ Široký rozsah okolitej teploty: -5℃~+40℃

★ Nadmorská výška ≤2000 m, stupeň znečistenia 3

Aplikácie

CDADA CM1 Molded Case Circuit Breaker sa široko používa v priemyselných a civilných systémoch distribúcie energie, vrátane tovární, budov, dátových centier, elektrární, infraštruktúry, mechanických zariadení a rozvodných skríň. Používa sa tiež na ochranu motora, konverziu obvodov a bezpečné napájanie v stavebníctve, hutníctve, petrochemickom priemysle a iných odvetviach.

Technické parametre

★ Normy: IEC60947-2, GB14048.2

★ Frekvencia: AC 50Hz/60Hz

★ Pól: 1P, 2P, 3P, 4P

★ Uvoľnenie: tepelno-magnetické (dvojité), elektromagnetické (okamžité)

★ Okamžité nastavenie: Typ distribúcie 10In±20%; Typ motora 12In±20%

★ Inštalácia: Predná kabeláž, zadná kabeláž, zásuvný typ

★ Ovládanie: Manuálne, elektrický ovládací mechanizmus

Obrys a montážne rozmery

Náš MCCB CM1 poskytuje kompletné údaje o rozmeroch pre modely 63A–1600A, vrátane predného vedenia, zadného vedenia a typu zásuviek. Rôzne veľkosti rámov (63/100/225/400/630/800/1250/1600) majú prispôsobené rozmery H, H1, H2 pre štandardnú inštaláciu do skrine. Výška manuálneho a elektrického ovládacieho mechanizmu je tiež štandardizovaná pre jednoduchú montáž.

Príslušenstvo a funkcie

Vnútorné príslušenstvo

★ Spúšť: 70%–110% menovité napätie pre spoľahlivé vypínanie

★ Podpäťová spúšť: 35%–70% pokles napätia pre automatickú ochranu

★ Pomocný kontakt a alarmový kontakt: Spätná väzba signálu a alarm poruchy

★ Vyhradená spúšť predplatených meračov: Oneskorenie vypnutia 0,5–2 s

Externé príslušenstvo

★ Manuálny ovládací mechanizmus

★ Elektrický (motorový) ovládací mechanizmus

★ Oddeľovače fáz, montážne skrutky, súpravy prípojníc

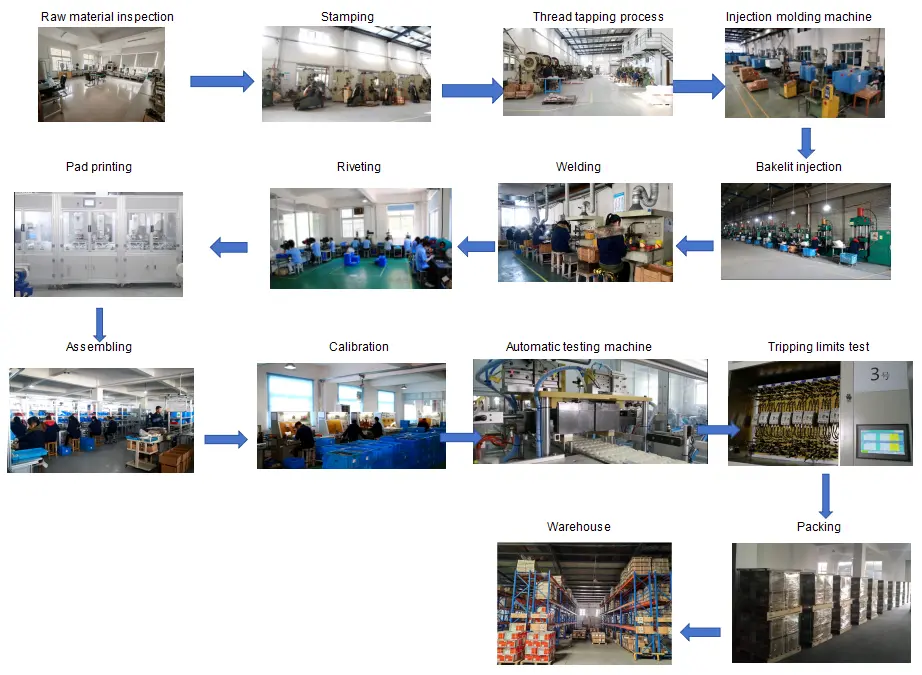

Tok kontroly kvality

Kontrola surovín → Výrobné spracovanie → Montážna linka → Test vypínacej charakteristiky → Test zvýšenia teploty → Test skratu → Test starnutia → Kontrola vzhľadu a rozmerov → Balenie → Záverečná kontrola pred odoslaním

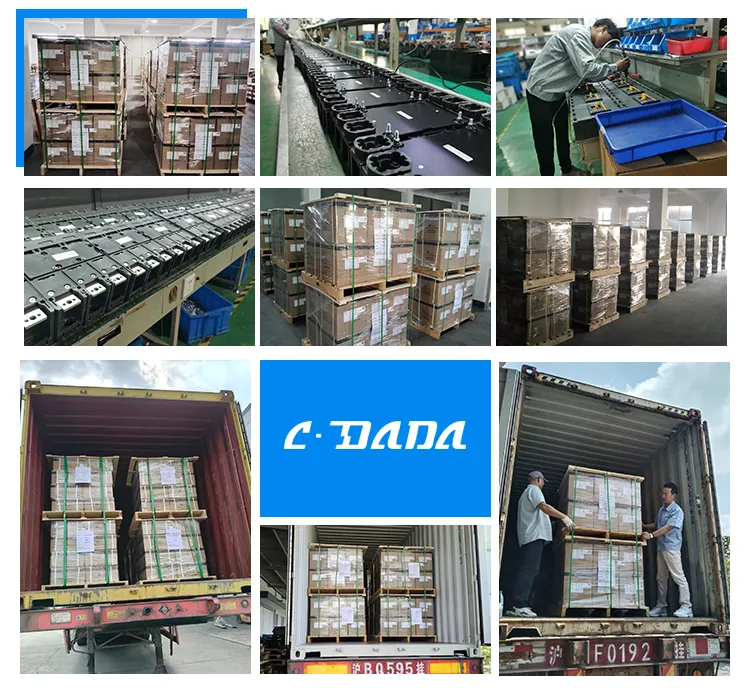

Balenie a doprava

★ Štandardný exportný kartón + drevená paleta pre bezpečnú prepravu

★ Štítok: model, prúd, pól, množstvo, certifikát

★ Vhodné pre námornú, leteckú a pozemnú logistiku

Certifikácie

IEC60947-2, GB14048.2, CE, CB, ROHS a ďalšie medzinárodné schválenia.

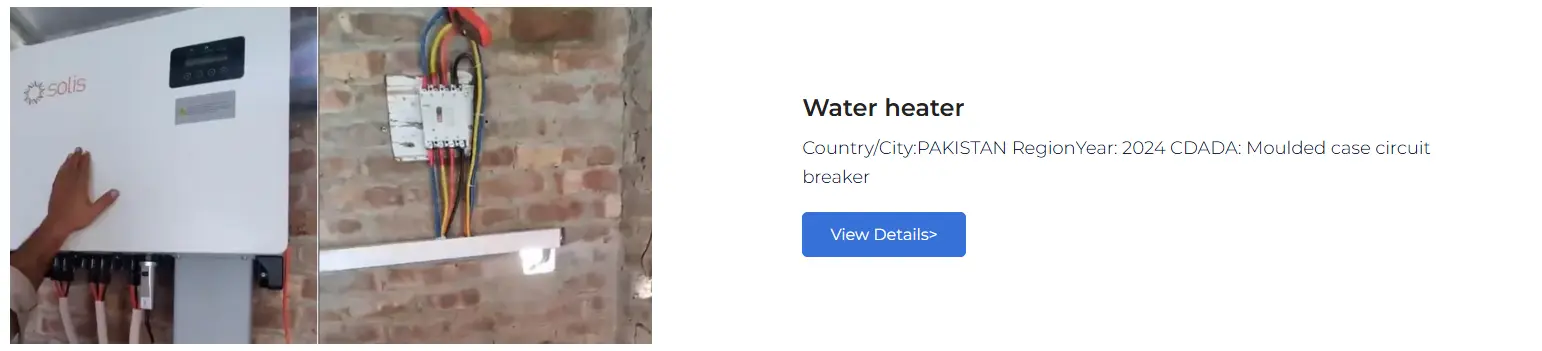

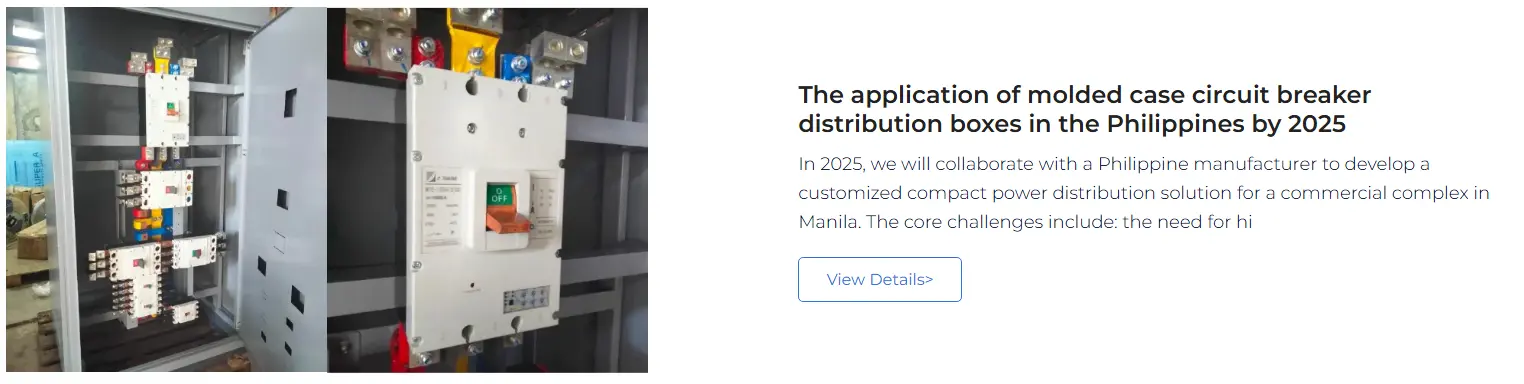

Prípady spolupráce so zákazníkmi

MCCB radu CDADA DAM2 bol dodaný globálnym zákazníkom vrátane integrátorov systémov distribúcie energie, výrobcov priemyselných zariadení, tovární na rozvádzače, stavebných dodávateľov a značiek OEM v Európe, juhovýchodnej Ázii, na Strednom východe, v Afrike a Južnej Amerike. Poskytujeme stabilné hromadné dodávky a prispôsobené riešenia pre dlhodobých partnerov.
