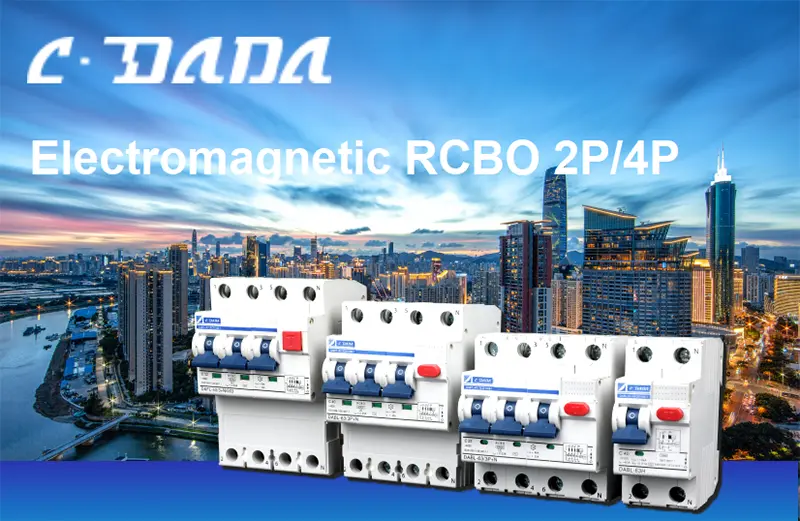

2P 4P elektromagnetické RCBO

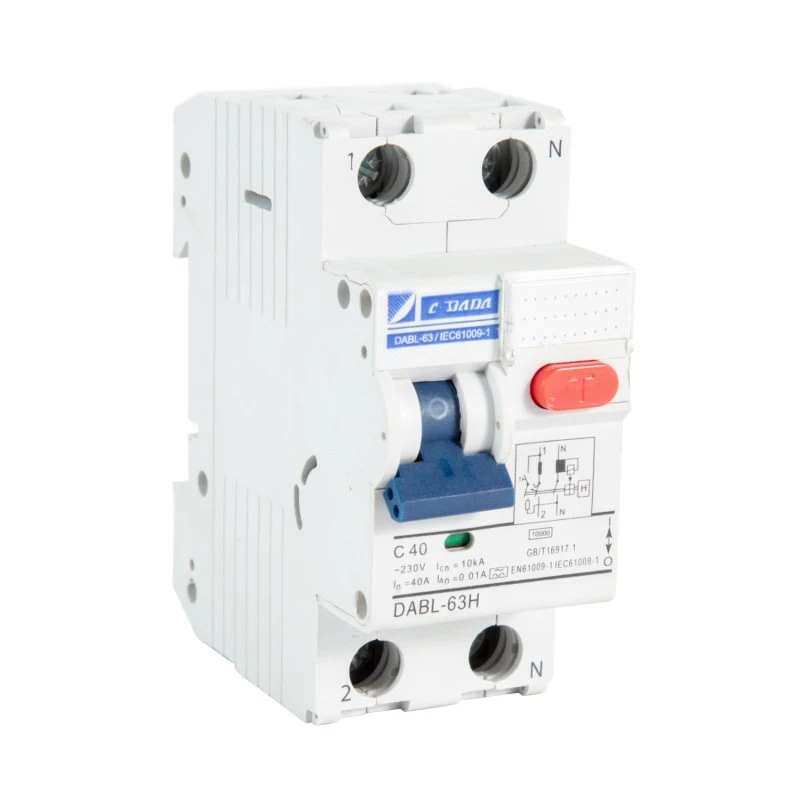

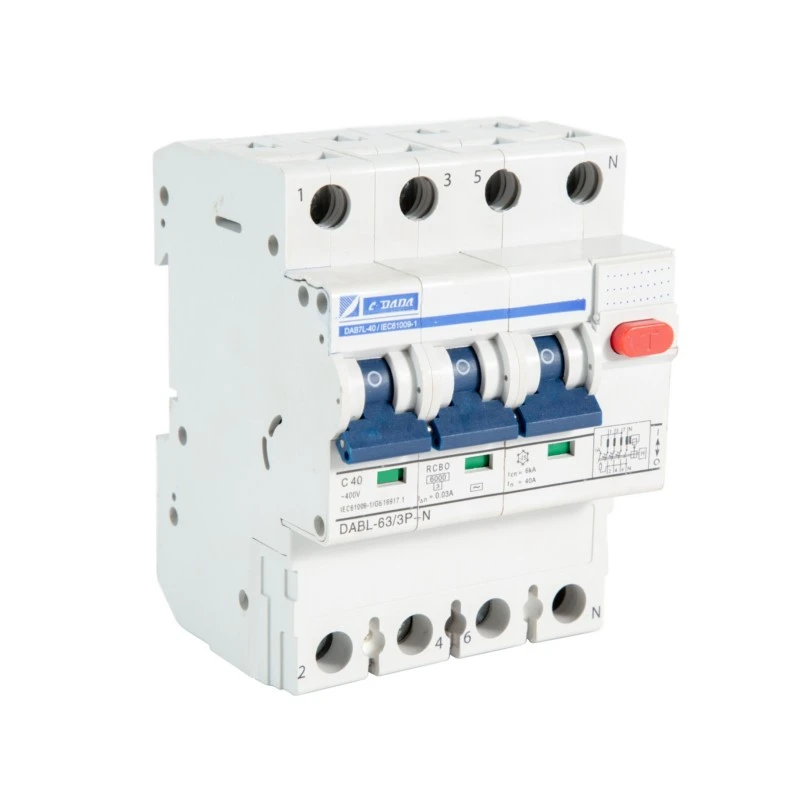

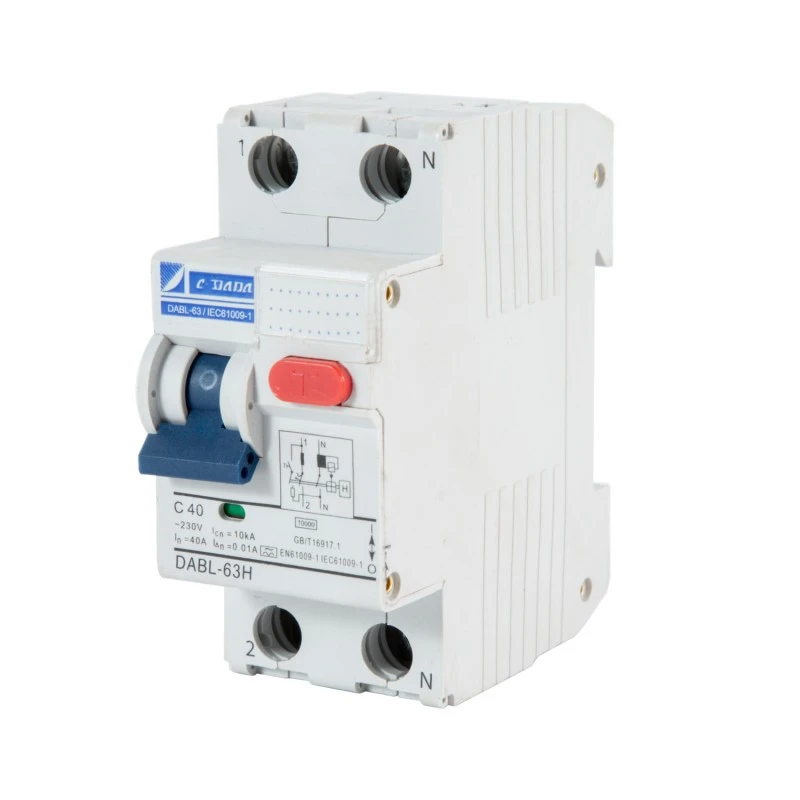

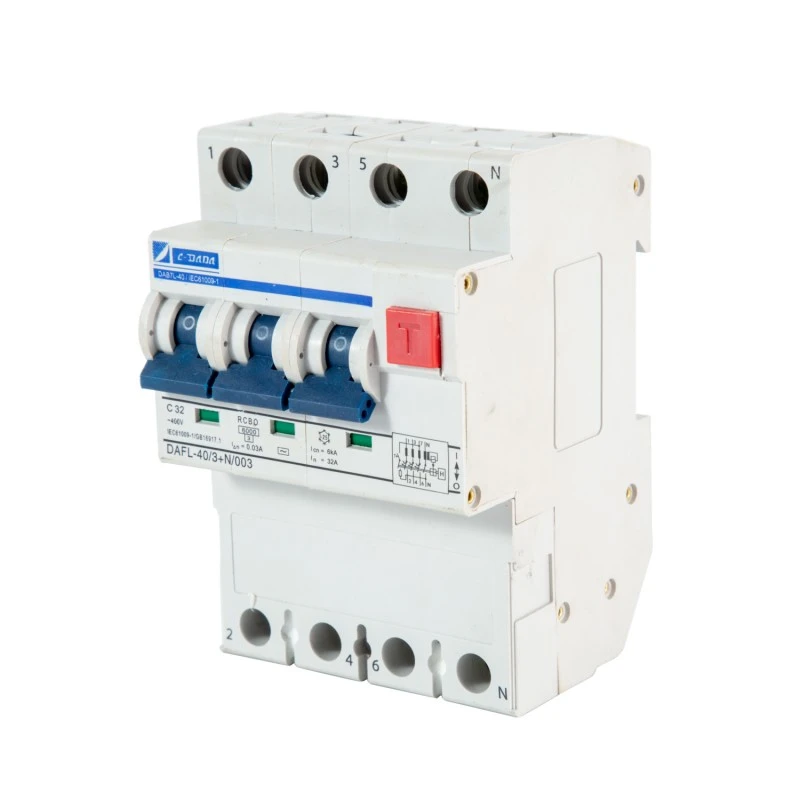

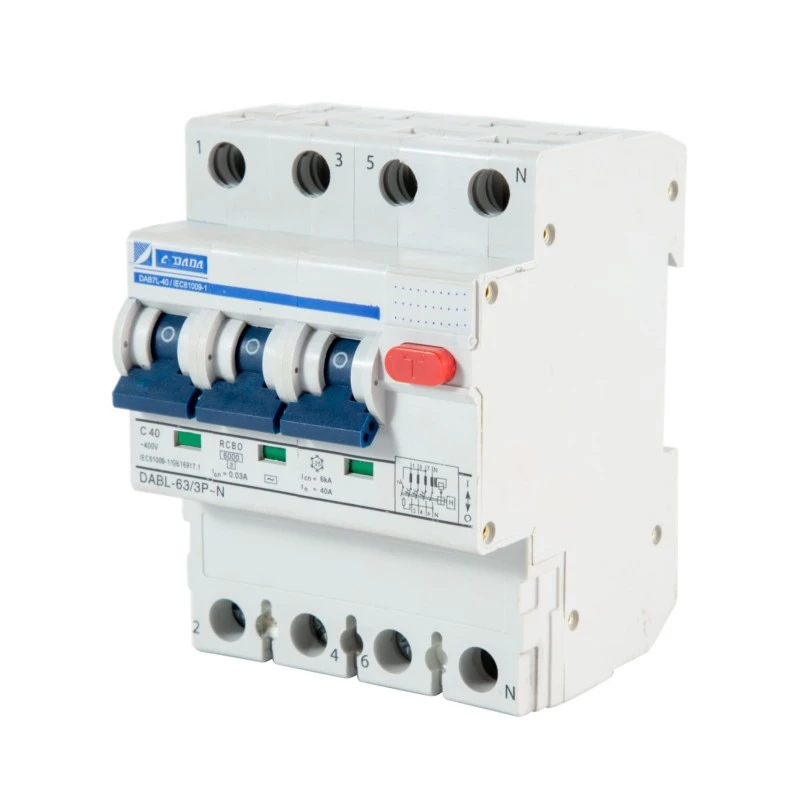

Pre nekompromisnú bezpečnosť v prostrediach, kde je spoľahlivosť napájania neistá, Shanghai DADA Electric CO., LTD. predstavuje CDADA DABF-63 2P 4P elektromagnetický RCBO skutočný 2P/4P elektromagnetický prúdový chránič s nadprúdovou ochranou, ktorý funguje bez akýchkoľvek elektronických komponentov alebo externého napájania. Tento RCBO, navrhnutý podľa noriem IEC, poskytuje tri základné ochrany v jednom zariadení:

★ Prevencia úrazu elektrickým prúdom (prostredníctvom detekcie zvyškového prúdu 30 mA),

★ Ochrana proti preťaženiu (tepelný mechanizmus),

★ Skratové prerušenie (magnetická spúšť, 6kA).

Odporúčaný pre vonkajšie zásuvky, garáže, pivnice a vidiecke inštalácie, DABF-63 naďalej funguje, aj keď dôjde k strate neutrálu, kolapsu napätia alebo počas výpadku prúdu – kritická výhoda oproti elektronickým alternatívam. S nezávislým indikátorom polohy kontaktu, prevádzkovým rozsahom –25 °C až +40 °C a robustným dizajnom svoriek poskytuje bezpečný výkon tam, kde je to najdôležitejšie.

Kľúčové špecifikácie

Model: Séria DABF-63

Typ: Elektromagnetický RCBO (žiadna elektronika, nie je potrebné žiadne pomocné napájanie)

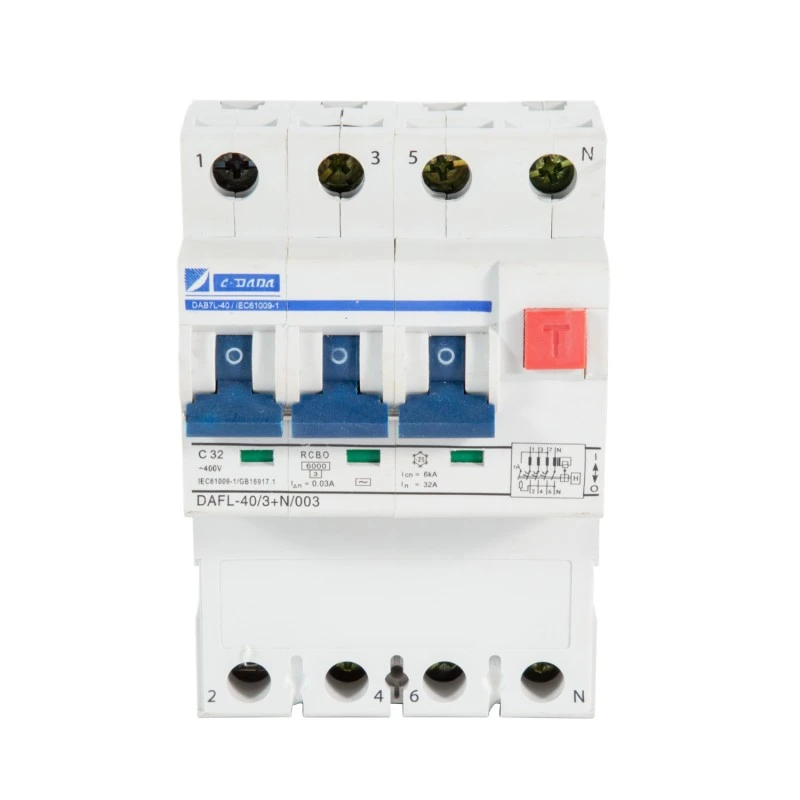

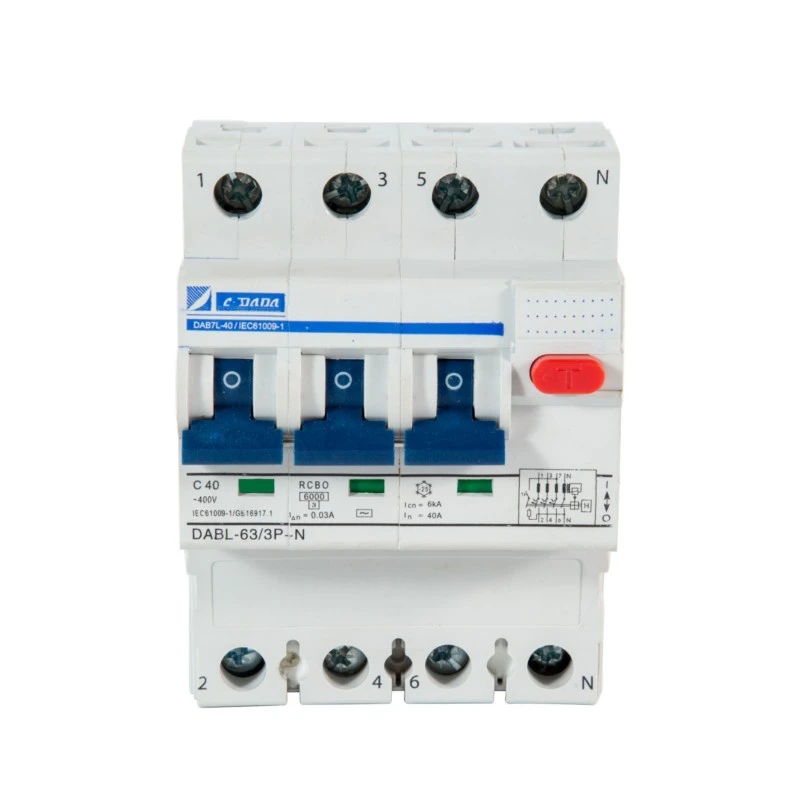

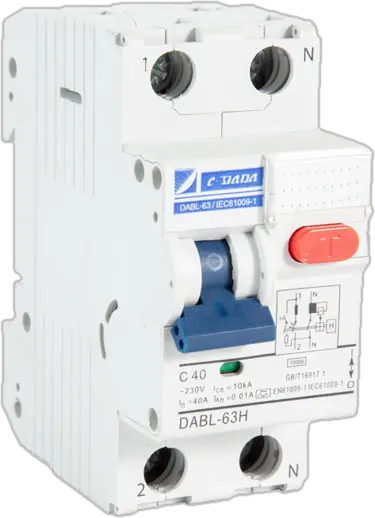

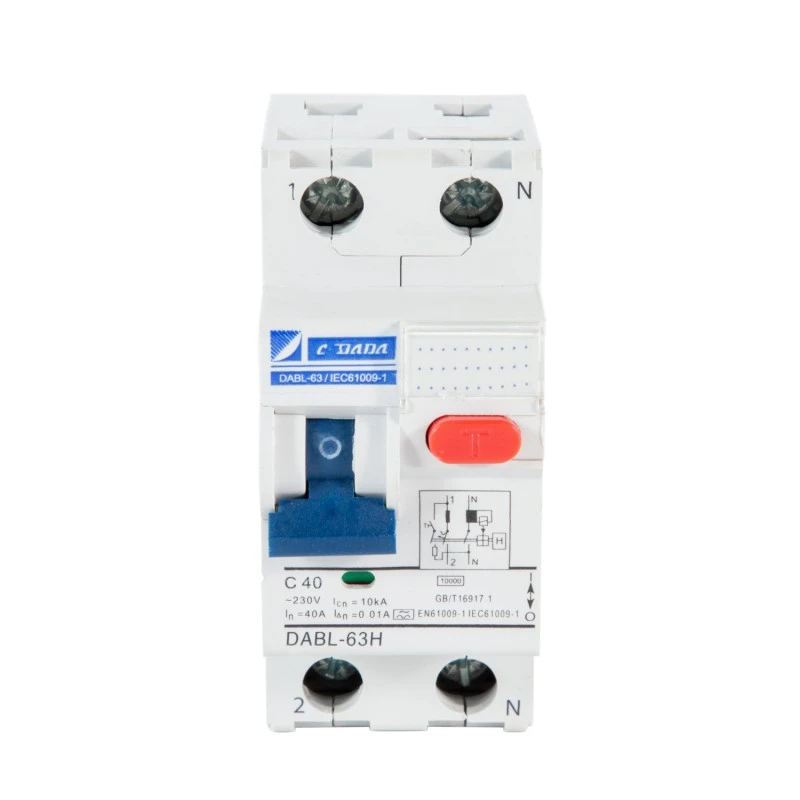

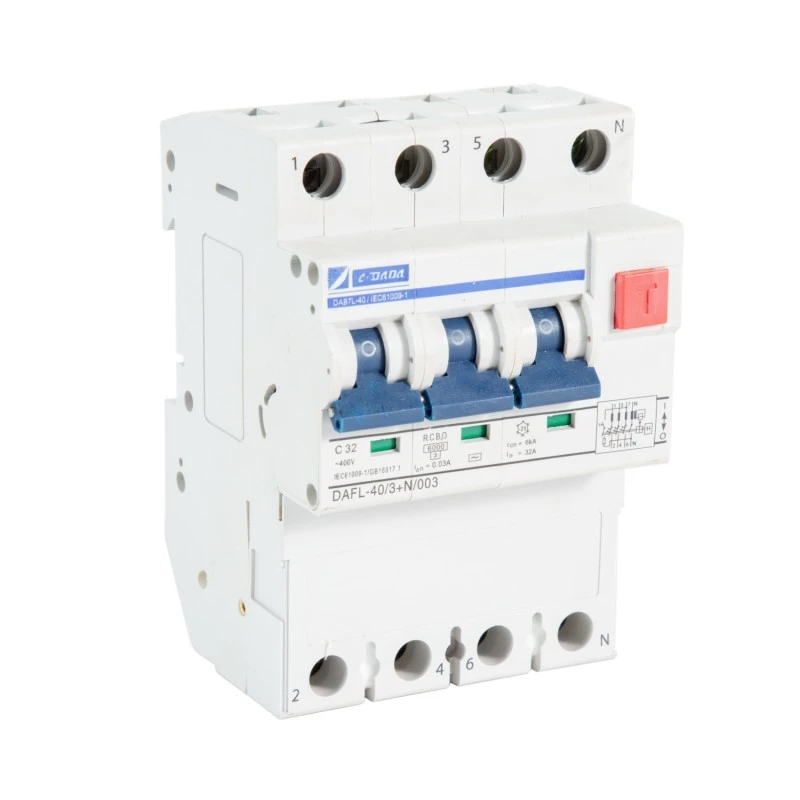

Póly: 2P (1+N) alebo 4P (3+N)

Menovitý prúd (In): 6–63 A (typický rozsah založený na platforme DAB7)

Zvyšková citlivosť (I△n): 30 mA (štandard pre osobnú ochranu; 100 mA voliteľné)

Nevypínací prúd: 0,5 × I△n

Čas cesty pri I△n: ≤ 0,1 s

Vypínacia kapacita: 6kA

Ochranné funkcie:

Zvyškový prúd (únik) – elektromagnetické snímanie

★ Preťaženie – bimetalické tepelné

★ Skrat – magnetické uvoľnenie

★ Prevádzková teplota: –25°C až +40°C

Montáž: 2-modulová šírka na 35mm DIN lištu

Kľúčové vlastnosti:

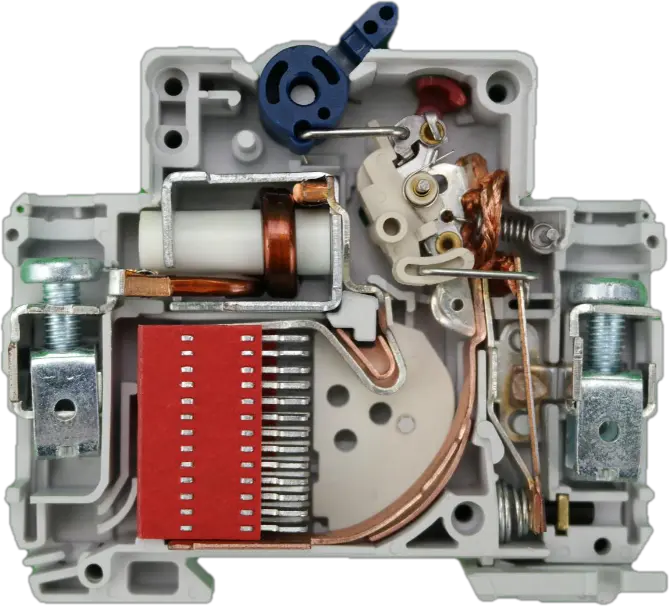

★ Čistý elektromagnetický diferenciálny mechanizmus

★ Nezávislý indikátor polohy kontaktu (skutočný stav ON/OFF/vypnutie)

★ Tlačidlo „TEST“ pre mesačnú kontrolu funkčnosti

★ Vrúbkované svorky → nižšie tepelné straty, pevnejšie uchopenie

★ Kontakty so striebrom → vysoká životnosť, nízky odpor

★ Krížové skrutky (+/–) → jednoduchá inštalácia

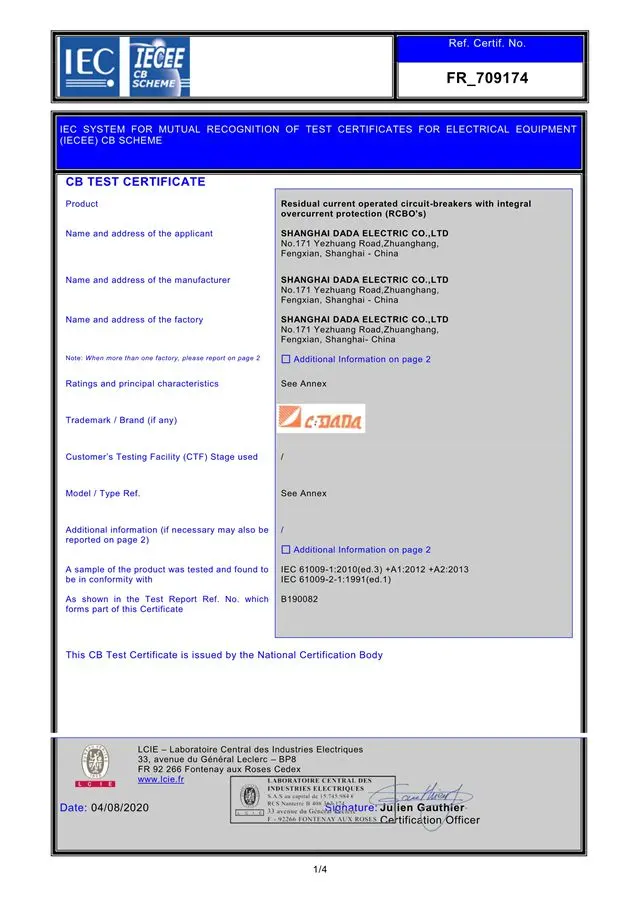

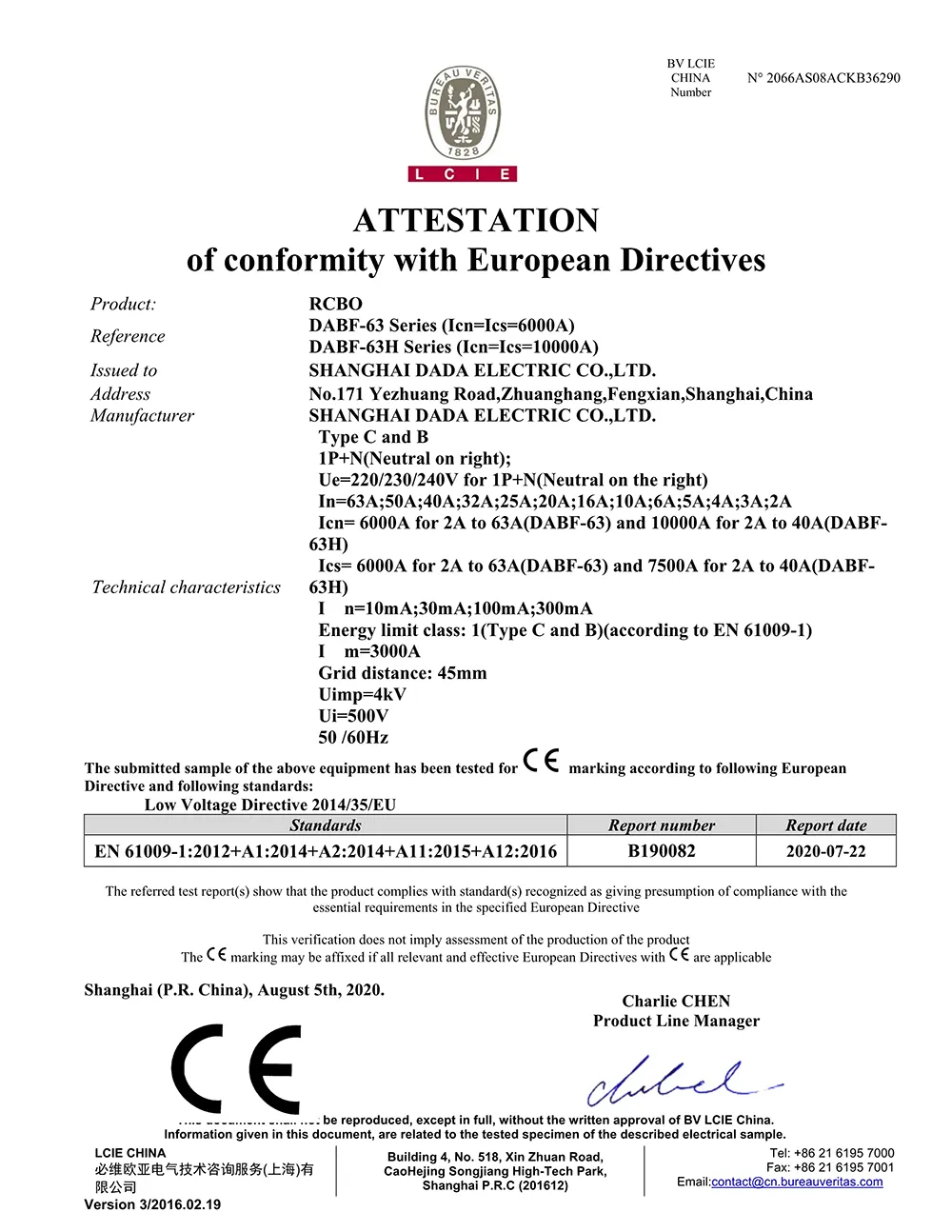

★ Certifikáty: CE, CB (materiály v súlade s RoHS)

Prečo si vybrať CDADA Electromagnetic RCBO?

★ Funguje bez napájania – nikdy

Na rozdiel od elektronických RCBO, náš 2P 4P elektromagnetický RCBO nevyžaduje žiadne sieťové napätie na detekciu úniku – zaisťuje ochranu počas zlyhania neutrálneho vodiča, výpadkov alebo úplných výpadkov.

★ Ideálne pre drsné alebo vzdialené miesta

Ideálne pre vidiecke oblasti, staveniská, farmy, tunely a regióny s nestabilnými sieťami, kde môže dôjsť k poruche elektronických zariadení.

★ Vo svojej podstate bezpečné pri poruche

Žiadne polovodiče = žiadne starnutie, žiadne softvérové ​​chyby, žiadna citlivosť na EMI. Len osvedčená elektromagnetická fyzika.

★ Vymazať prevádzkový stav

Nezávislý indikátor kontaktu zobrazuje aktuálny stav kontaktu – kritický pre audity údržby a bezpečnosti.

★ Kompaktný a spoľahlivý

2-modulová veľkosť šetrí miesto na paneli, zatiaľ čo kontakty zo striebornej zliatiny a robustné svorky zaisťujú dlhú životnosť.

★ Globálny súlad

Certifikované podľa noriem IEC, CE a CB – dôveryhodné pre exportné a medzinárodné projekty.

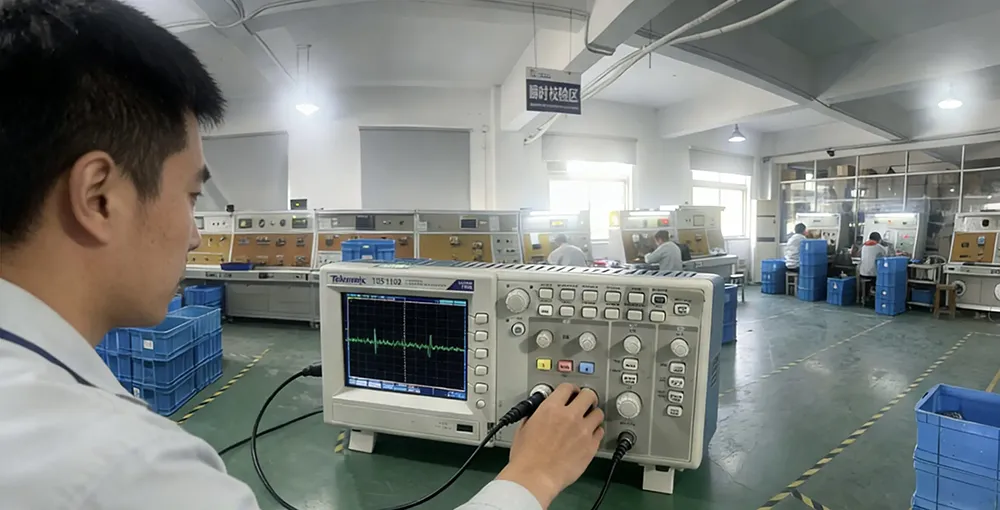

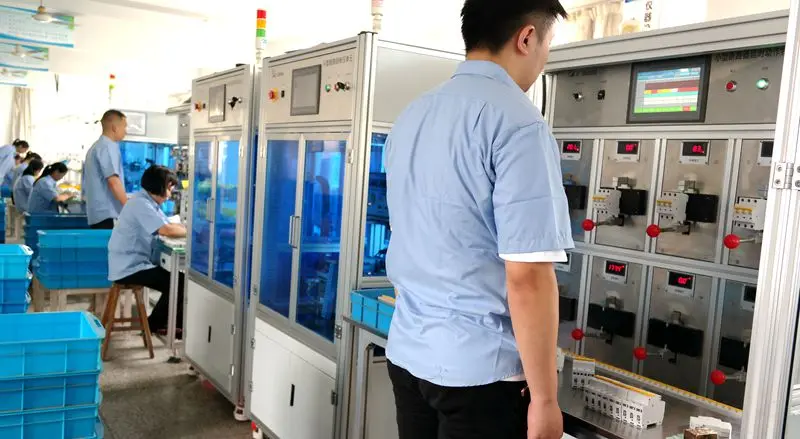

★ Keďže je našou zásadou 100% kontrolovať všetky produkty, ktoré opúšťajú naše zariadenie, môžeme s absolútnou istotou zaručiť, že produkt je funkčne 100% presný predtým, ako opustí naše zariadenie.

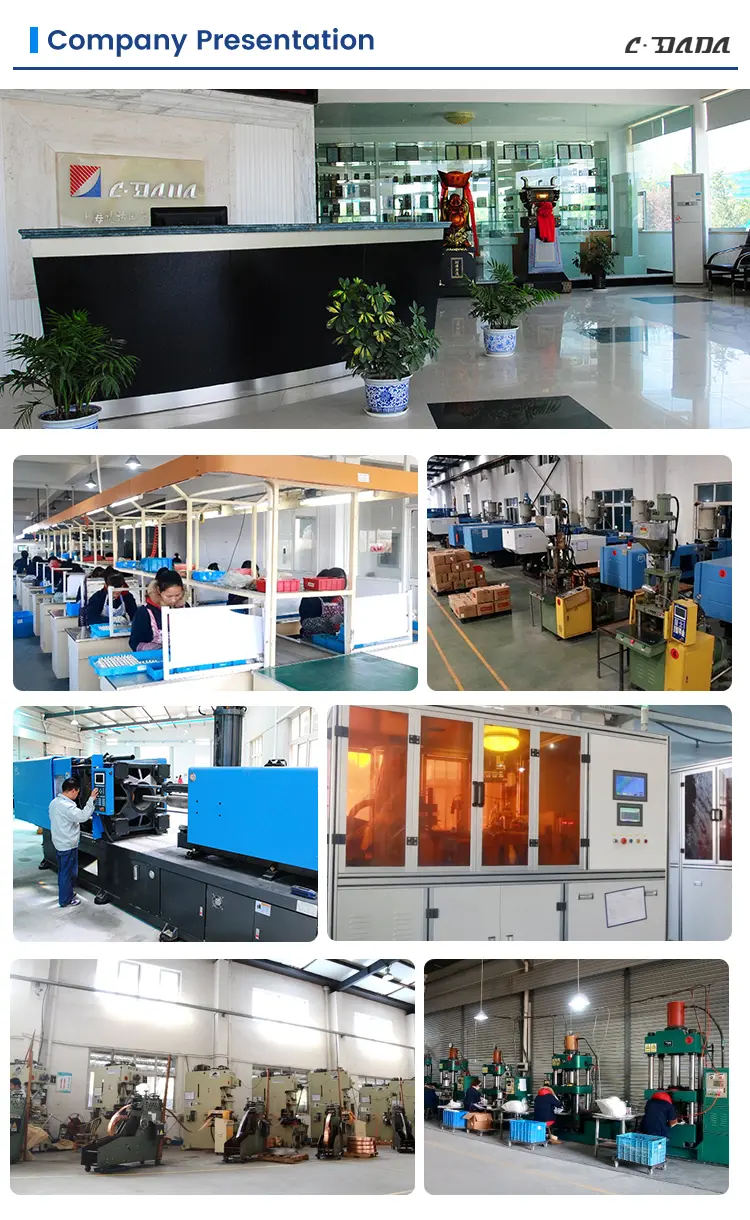

★ Budeme pokračovať v budovaní našej technologickej odbornosti investovaním do vybavenia, procesov, ľudí a certifikácií, ktoré sa prejavia v našom produkte a v konečnom dôsledku aj v spokojnosti našich zákazníkov.

Typické aplikácie

Projekty elektrifikácie vidieka

Vonkajšie zásuvky a nabíjacie body EV (základná vrstva)

Garáže, pivnice a dielne (vlhké, chladné prostredie)

TT uzemňovacie systémy (kde je neutrálna integrita slabá)

Záložné obvody a núdzové panely

Často kladené otázky

Q1: Aký je rozdiel medzi elektronickými a elektromagnetickými RCBO?

A1:

Q2: Poskytuje tento RCBO ochranu proti prepätiu?

Odpoveď 2: Nie. Skutočné elektromagnetické RCBO neobsahujú varistory ani potlačenie prepätia – tie vyžadujú elektronické komponenty. Ak je potrebná prepäťová ochrana, spárujte ju so samostatným SPD (prepäťová ochrana).

Otázka 3: Je 30 mA dostatočných na ochranu osôb pred úrazom?

A3: Áno. 30 mA je prahová hodnota normy IEC pre život zachraňujúcu ochranu pred priamym kontaktom v obytných a komerčných obvodoch.

Otázka 4: Môže sa použiť ako hlavná ochrana prichádzajúcich?

A4: Áno – s vypínacou kapacitou 6 kA môže DABF-63 slúžiť ako vstupná ochrana v malých rozvodných doskách, najmä v systémoch TT.

Otázka 5: Prečo si vybrať CDADA pre elektromagnetické RCBO?

A5: CDADA ponúka:

● Originálny elektromagnetický dizajn (žiadna skrytá elektronika)

● Skutočná prevádzková schopnosť 0V

● 2-modulová kompaktná veľkosť – zriedkavé pre elektromagnetické typy

● Nezávislý indikátor kontaktu pre overenie bezpečnosti

● Globálne certifikácie (CE/CB) a podpora OEM
