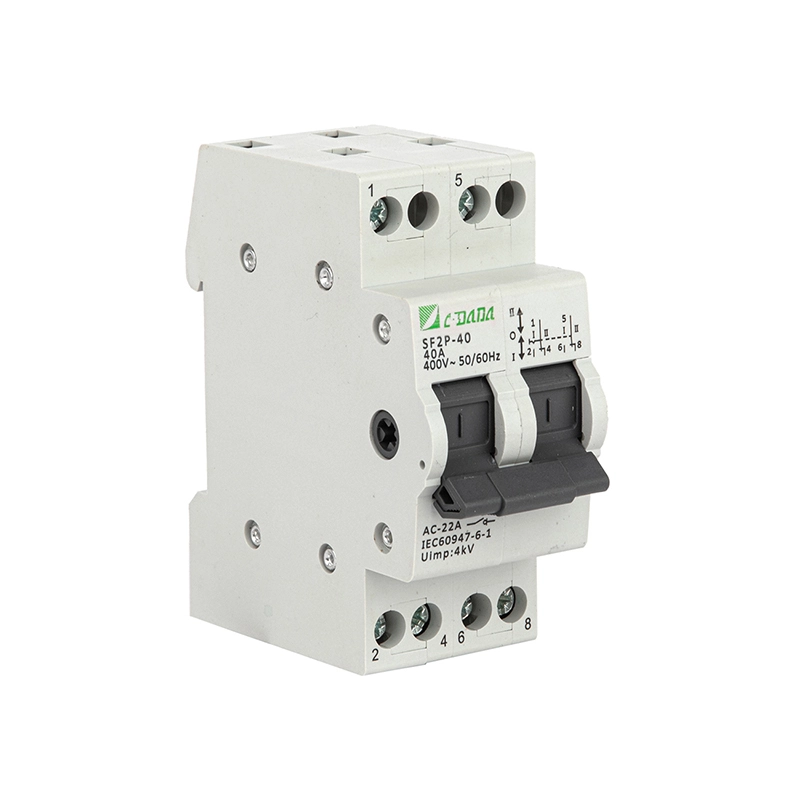

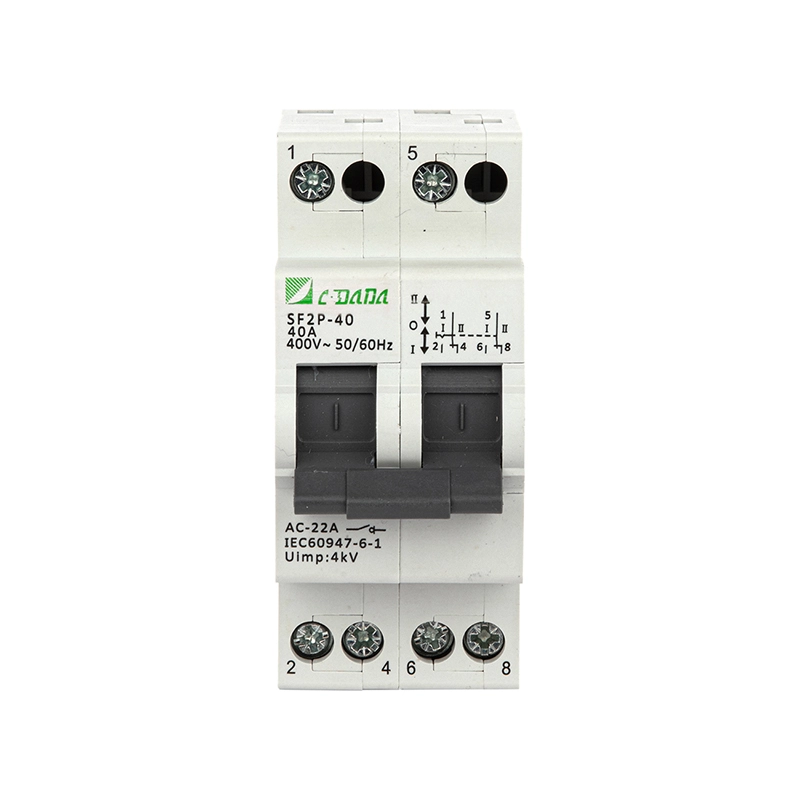

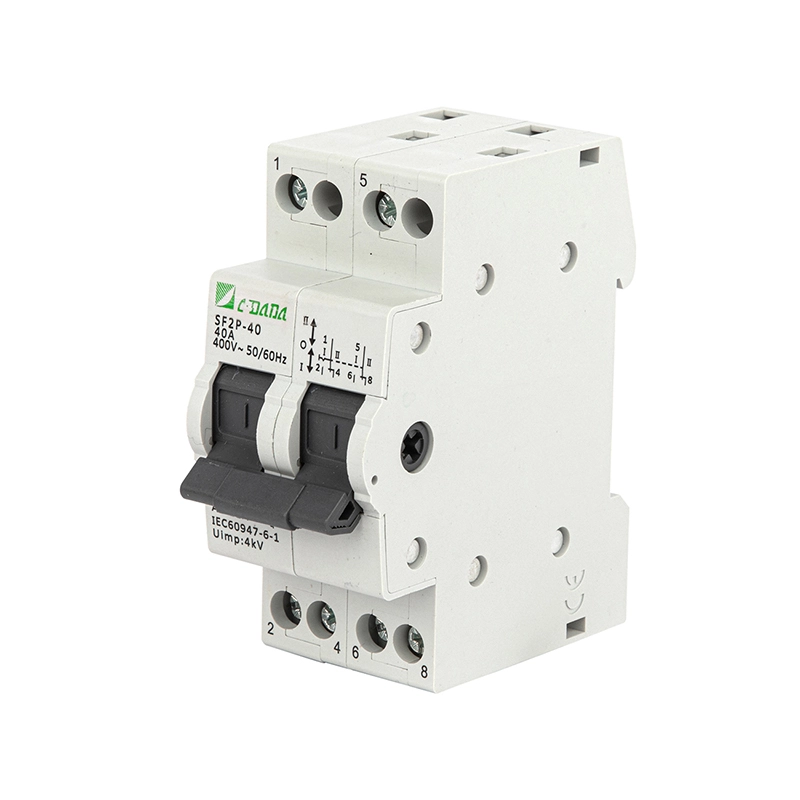

2P prepínač

Zabezpečte bezpečné a spoľahlivé prepínanie zdroja energie pomocou prepínača CDADA SF Series 2P Changeover Switch, ktorý je vhodný na konverziu kritických obvodov v obytných, komerčných a ľahkých priemyselných aplikáciách. Tento mikroprepínač na DIN lištu podporuje duálne zdroje napájania alebo záťaže s jasnou 3-polohovou prevádzkou: I -OFF-II, čo umožňuje bezproblémové prechody medzi sieťou/sieťou a záložným/generátorovým napájaním, riadením vpred/vzad motora alebo obvodmi monitorovania fázy/napätia.

Prepínač CDADA 2P je dimenzovaný na striedavý prúd 50/60 Hz, 230–400 V a prúdy od 16A do 125A a vyhovuje normám IEC 60947-3 a EN 60947-3. Vďaka indikátorom polohy ON/OFF, vysoko vodivým kontaktom a pružinovému mechanizmu rýchleho zapnutia/rozbitia zaisťuje stabilný výkon aj pri častom manuálnom ovládaní. Je navrhnutý na modulárnu inštaláciu popri MCB a stykačoch a je ideálny pre rozvodné dosky v budovách, čerpadlách, telekomunikačných skriniach a systémoch núdzového osvetlenia.

Kľúčové špecifikácie

Séria: SF Séria 2P Manuálny prepínač

Značka: CDADA | Výrobca: Shanghai DADA Electric CO.,LTD

Palice: 2P (Dual Pole) — dostupné vo variantoch 1P až 4P

Menovitý prúd: 16A – 125A (zníženie na 80 % nad 40°C okolia)

Menovité napätie: 230/400V AC, 50/60Hz

Izolačné napätie (Ui): 500V

Kategória využitia: AC-22A (zmiešaná odporová a indukčná záťaž)

Krátkodobý výdržný prúd (Icw): 12×Ie na 1s

Výrobná kapacita: 20 x Ie, t = 0,1 s

Mechanická životnosť: 8 500 operácií

Elektrická životnosť: 1500 operácií (pri zaťažení)

Stupeň znečistenia: II

Montáž: Štandardná DIN lišta TH35

Ovládanie: manuálna 3-polohová rukoväť (I – O – II)

Indikátory: Viditeľná poloha ON/OFF pomocou zarovnania rukoväte

Svorky: Káblové alebo prípojnicové pripojenie

Uťahovací moment:

1,2 N·m (16 – 40 A)

3,5 N·m (63 – 125 A)

Bezpečnostná poznámka: Žiadna zhášacia komora → musí byť použitá s predradenými poistkami/MCB na ochranu proti skratu

Technický list

Prečo si vybrať prepínač CDADA 2P?

★ Bezpečná 3-polohová izolácia

Poloha True OFF (O) odpojí obidva zdroje – kritické pre údržbu a bezpečnosť proti spätnému prívodu.

★ Modulárny dizajn na DIN lištu

Inštaluje sa v priebehu niekoľkých sekúnd spolu s MCB – šetrí miesto a zjednodušuje rozloženie panelov v inteligentných budovách alebo OEM krytoch.

★ Vysoko spoľahlivé kontakty

Optimalizovaná dynamicko-statická kontaktná geometria zaisťuje nízky odpor a dlhodobú stabilitu.

★ Globálny súlad

Certifikované podľa IEC 60947-3 akceptované v Európe, Ázii, Afrike a Latinskej Amerike.

★ Užívateľsky bezpečná prevádzka

Pružinový mechanizmus zabraňuje čiastočnému záberu; predĺžená rukoväť voliteľná pre modely 63A+.

★ Všestranné aplikácie

Od prenosu generátora po zmenu smeru motora – jeden spínač, viacero funkcií.

Typické aplikácie

Záložné energetické systémy: Prepínajte medzi verejnou sieťou a generátorom

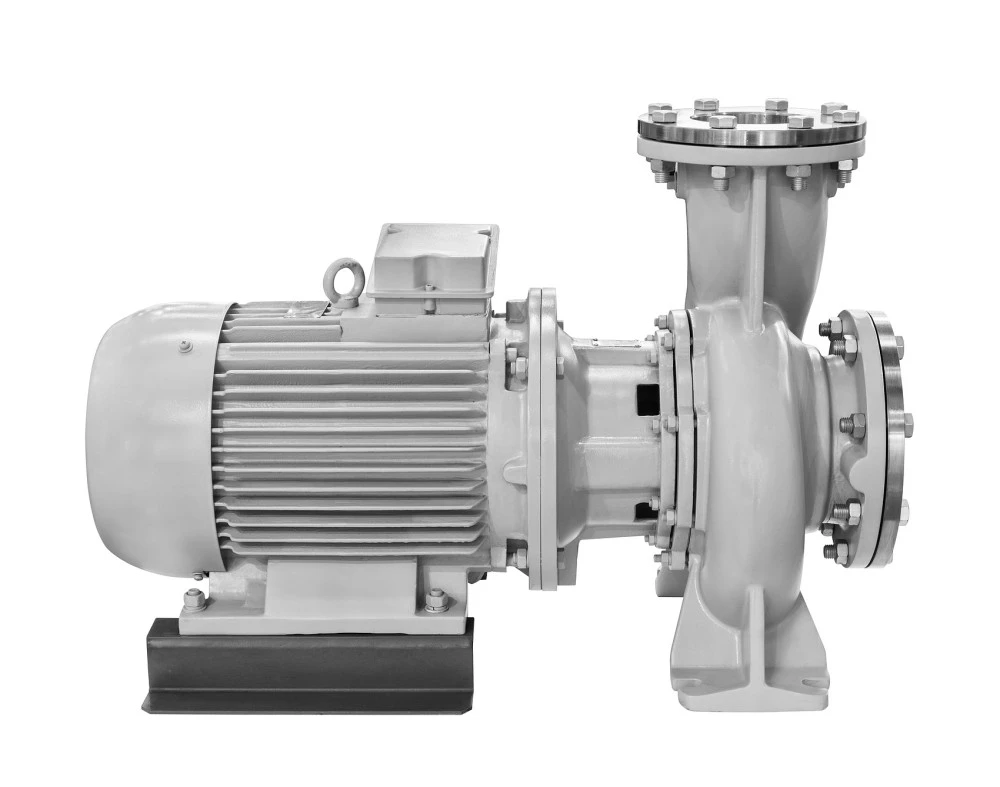

Ovládanie motora: Otáčanie dopredu/dozadu malých čerpadiel alebo ventilátorov

Meracie obvody: Výber napätia/fázy v meracích paneloch

Automatizácia budov: Dvojité spínanie HVAC jednotiek, prenos núdzového osvetlenia

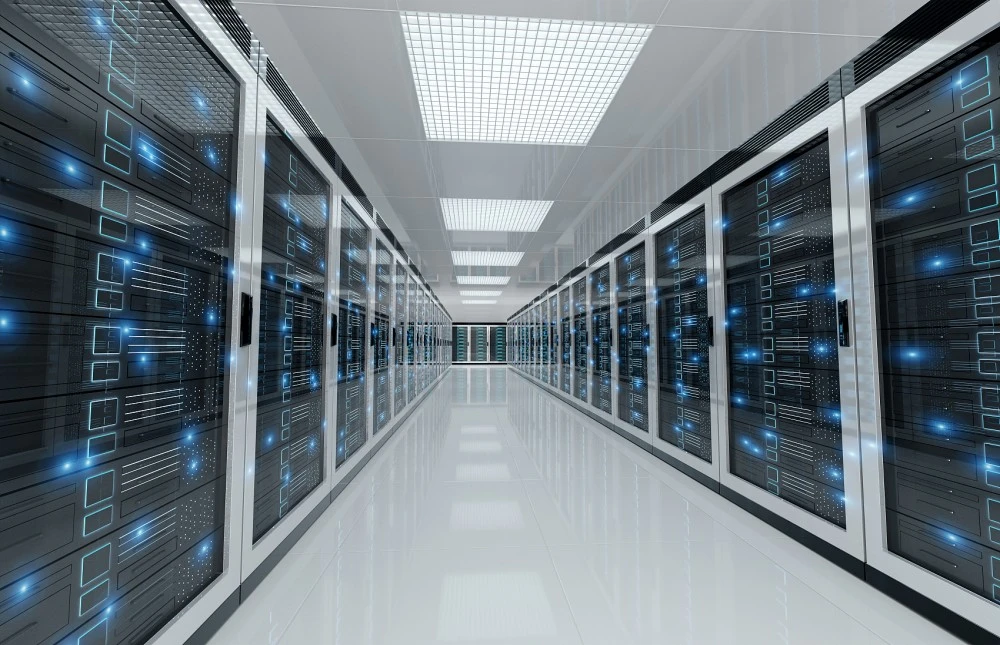

Telecom & Data Centers: Redundantný výber zdroja PSU

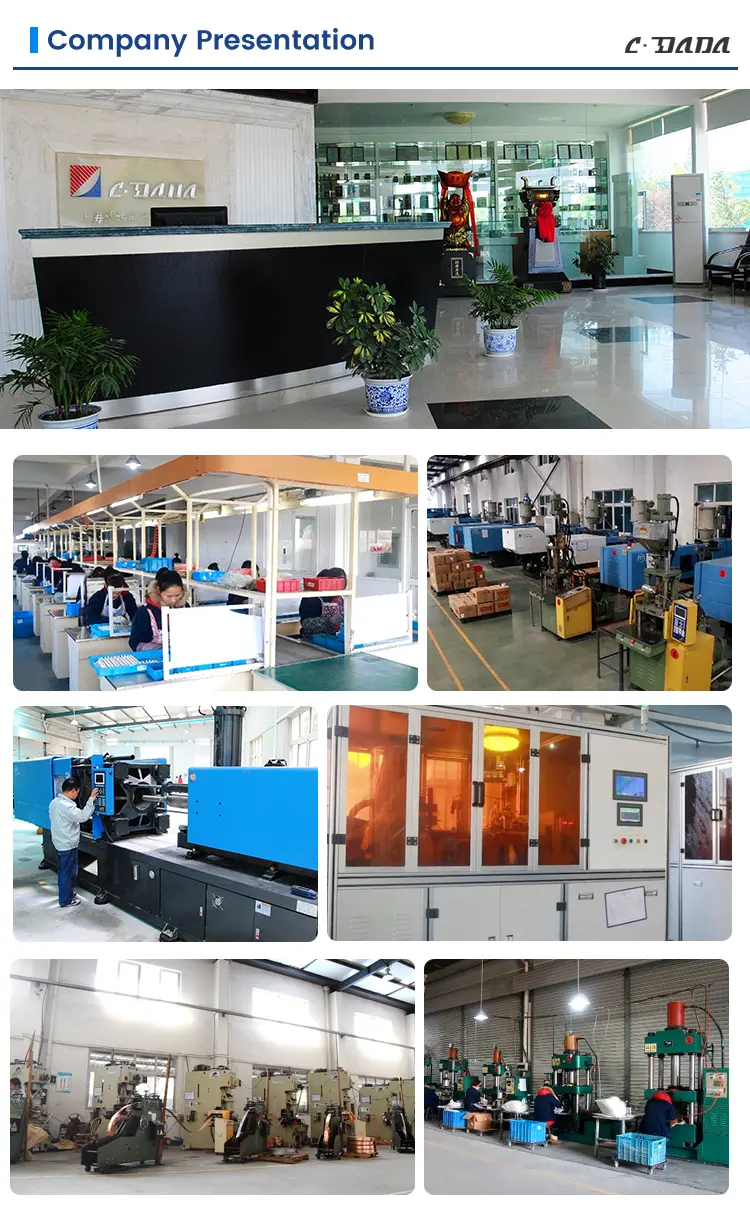

O CDADA

★ Naše kľúčové výhody sú:

1) Kompletné medzinárodné certifikácie,

2) Silná schopnosť OEM / ODM,

3) Vysoký pomer ceny a výkonu,

4) Spoľahlivá výrobná kapacita vo veľkom meradle,

5) Rozsiahle exportné skúsenosti.

★ Naše výrobky sa úspešne vyvážajú do juhovýchodnej Ázie, na Stredný východ, do Južnej Ameriky, Afriky, Európy a krajín SNŠ, so silným zameraním na trhy Belt and Road.

★ Neustále investujeme do výskumu a vývoja, sledujeme globálne štandardy a trendy na trhu a spolupracujeme s odborníkmi z odvetvia na modernizácii nášho produktového portfólia.

Často kladené otázky

Q1: Môžem prepínať pri zaťažení?

A1: Neodporúča sa. Prepínač 2P série SF nemá komoru na zhášanie oblúka. Pred prepnutím vždy odpojte obvod od napätia alebo ho používajte iba na prenos bez zaťaženia (napr. funkcia izolátora). Pre spínanie pod napätím zvážte motorizované ATS alebo poistkové odpínače.

Otázka 2: Prečo je tam poloha „O“ (OFF)?

Odpoveď 2: Stredná poloha OFF zaisťuje úplnú izoláciu od oboch zdrojov energie, čo je nevyhnutné pre bezpečnosť údržby a zabránenie spätnému napájaniu do generátorov alebo meničov.

Q3: Potrebujem poistky s týmto spínačom?

A3: Áno. Keďže nedokáže prerušiť poruchové prúdy, vždy ho spárujte s predradenými poistkami alebo MCB dimenzovanými na potenciálny skratový prúd vášho systému.

Q4: Môže ovládať smer motora?

A4: Áno – pre malé motory môže 2P prepínač obrátiť poradie fáz, keď je správne zapojený. Pred zmenou smeru sa uistite, že je motor zastavený a bez napätia.

Otázka 5: Prečo si vybrať CDADA pred inými značkami?

A5: CDADA ponúka:

● Skutočné 3-polohové mechanické blokovanie (žiadne plávajúce stavy)

● Kompatibilita na DIN lištu s globálnymi štandardmi panelov

● Jasná vizuálna indikácia polohy spínača

● Robustný pružinový mechanizmus pre spoľahlivý prítlak

● Konkurenčné ceny s plnou certifikáciou IEC a technickou podporou
